Двойная намотка часов Arduino

Функции

Заводчик часов обеспечивает работу автоматических часов, когда вы их не носите. Идеально, если у вас есть двое часов и вы носите их попеременно.

независимая регулировка для обоих часов
регулируемое направление вращения в соответствии с требованиями часов
регулируемое время вращения в соответствии с требованиями часов

Используемое оборудование и программное обеспечение

Аппаратное обеспечение:

1 шт. Ардуино Уно
2 шт. Шаговый двигатель 28BYJ-48, вкл. Драйвер (ссылка)
1 шт. Кнопка 16 мм (ссылка)
10 шт. Шарикоподшипник 603ZZ (Ссылка)
2 шт. Шарикоподшипник SMR85ZZ (Ссылка)
22 шт. Шестигранная гайка DIN934 — M3 (Ссылка)
22 шт. Винт с плоской головкой ISO7380 — M3x6 (звено) (ВАЖНО: высота головки макс. 2 мм)
18 шт. Винт с плоской головкой ISO7380 — M3x10 (звено) (ВАЖНО: высота головки макс. 2 мм)
Со��динительные кабели для подключения
USB-кабель для Arduino Uno.

Программное обеспечение:

Инструменты, используемые для разработки: Arduino IDE и Autodesk Inventor.

Схема подключения

см. «Проводка».pdf

Код

см. Code.ino. Он включает описания для каждого раздела. Чтобы изменить время выполнения, измените значение Step2Take в коде.

Инструкции по печати

отлично печатает PLA, а также PETG с некоторой постобработкой деталей. Просто откройте файл 3MF. Это включает в себя правильную ориентацию и опоры.

Инструкции по сборке

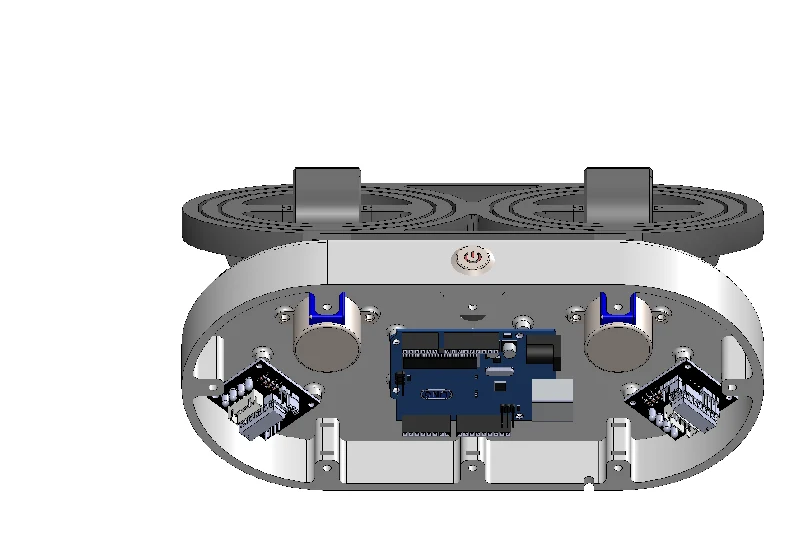

Для сборки см. прилагаемые фотографии и особенно изображение в разобранном виде. Я также прикрепил файл .step с основными частями.
