Семисегментный светодиод (NeoPixel/Arduino)............

Обновление 13 мая: увеличен материал вокруг гнездовой части корпуса. Изменился только 7segledcase1.stl — размер пина не изменился.

Обновление от 3/13: вокруг каждого сегмента была граница толщиной 2 мм, поскольку сегменты заднего воспроизведения были меньше сегментов передней панели (2 мм — это ширина стенки). Это казалось нормальным, так как это могло допустить небольшую «небрежность» в выравнивании, однако в конечном итоге это только усложнило чтение, IMO. Я добавил переднюю пластину с точно таким же размером сегмента, что и задняя пластина.

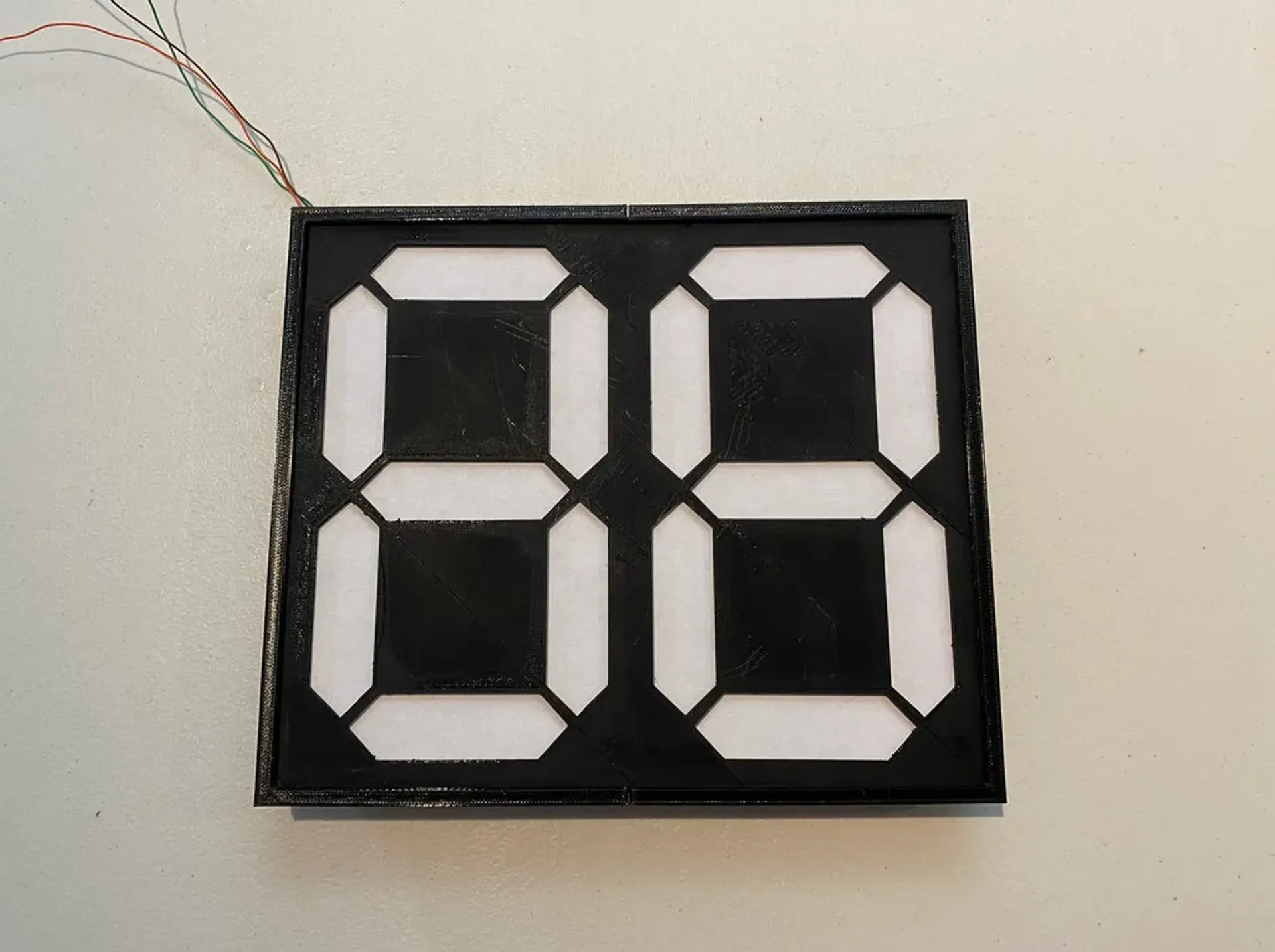

Мне нужны были большие цифры для проекта по ведению счетов, над которым я работаю. Поскольку я использую для своего проекта Arduino (на самом деле ESP8266/Wemos D1) и WS2812/NeoPixels, я хотел иметь возможность легко разместить эти пиксельные полосы в устройстве.

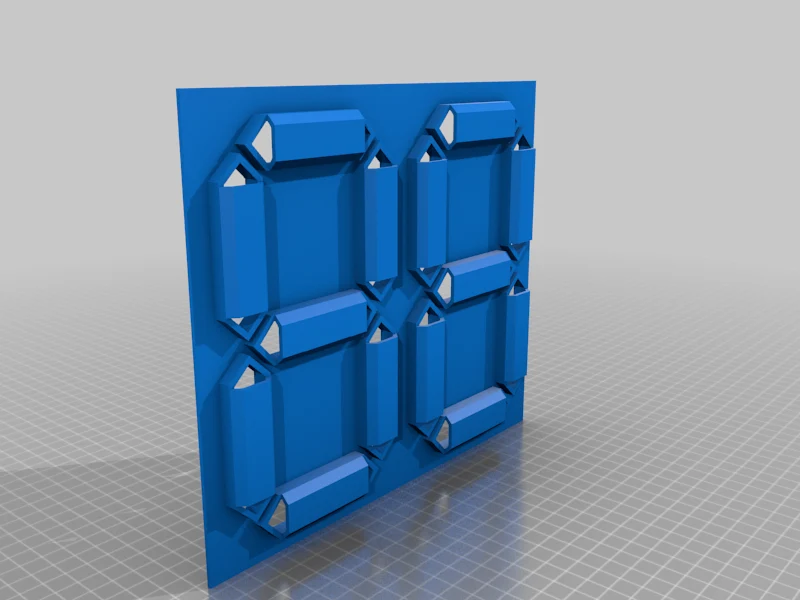

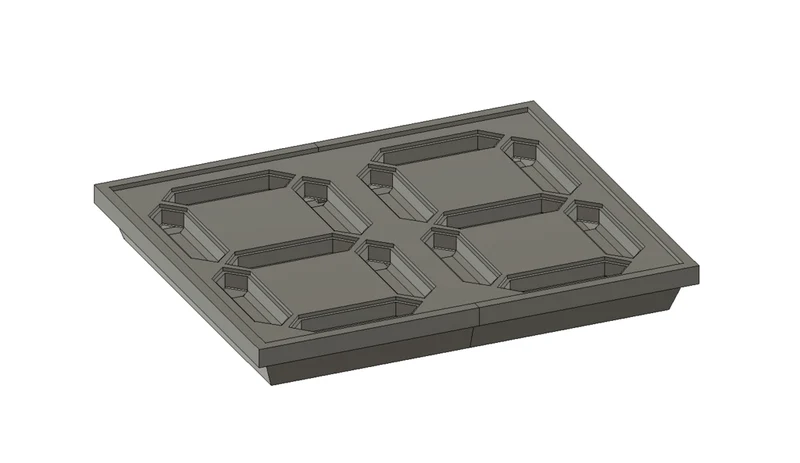

Это два 7-сегментных дисплея. На опорной пласт��не достаточно места для установки 3-4 светодиодов из плотных лент (60/м) или двух светодиодов из менее плотных лент (30/м) в каждом сегменте.

Хотя для этого примера я выбрал два светодиода с лентой 60/м.

Для полной сборки вам понадобится:

Достаточно светодиодов на полосках, чтобы заполнить опорную пластину (7 сегментов x 2 цифры x 2 пикселя на сегмент = в моем случае 28 светодиодов).
Соединительного провода достаточн��, чтобы припаять все полоски.
Микроконтроллер для их управления — источник выборки должен работать со всеми устройствами, подобными Arduino.
Лист полупрозрачного, но непрозрачного материала. В образце я использовал копировальную бумагу, но планирую перейти на плотную бумагу для окончательного проекта.
Клей, чтобы удерживать полоски и закрыть корпус.

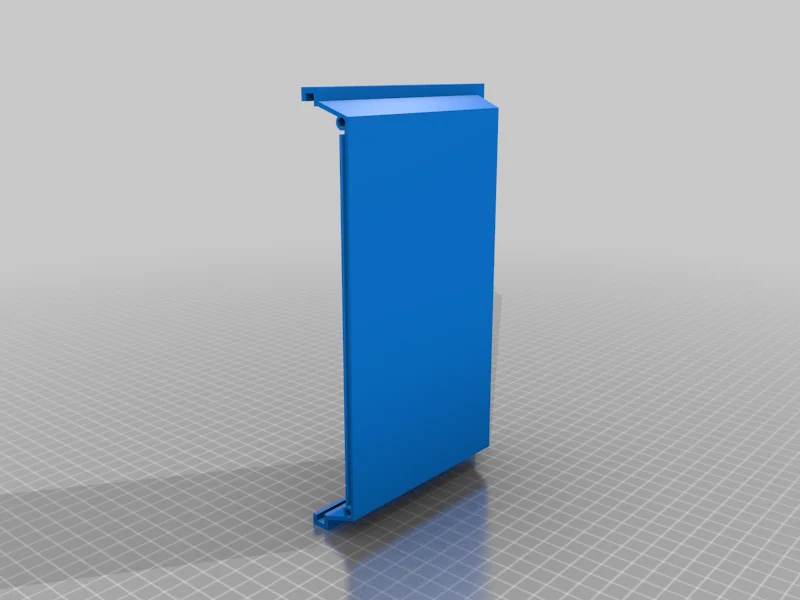

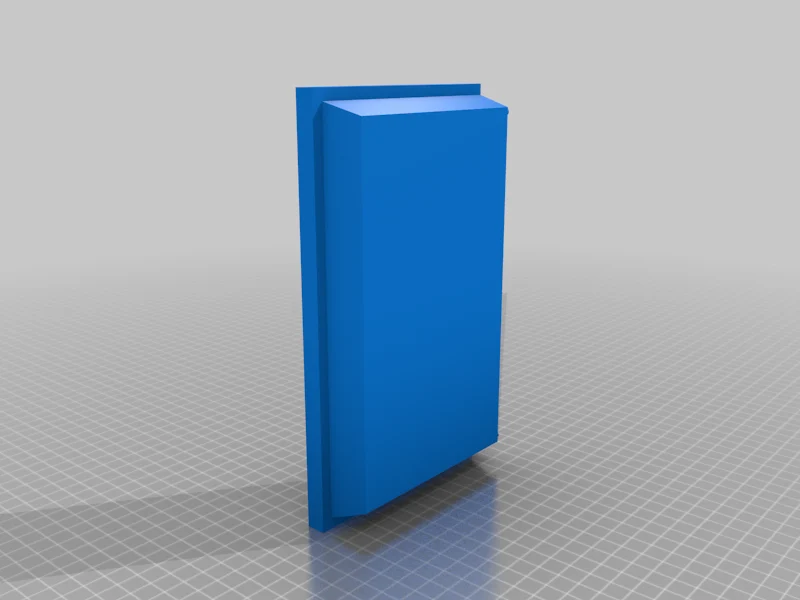

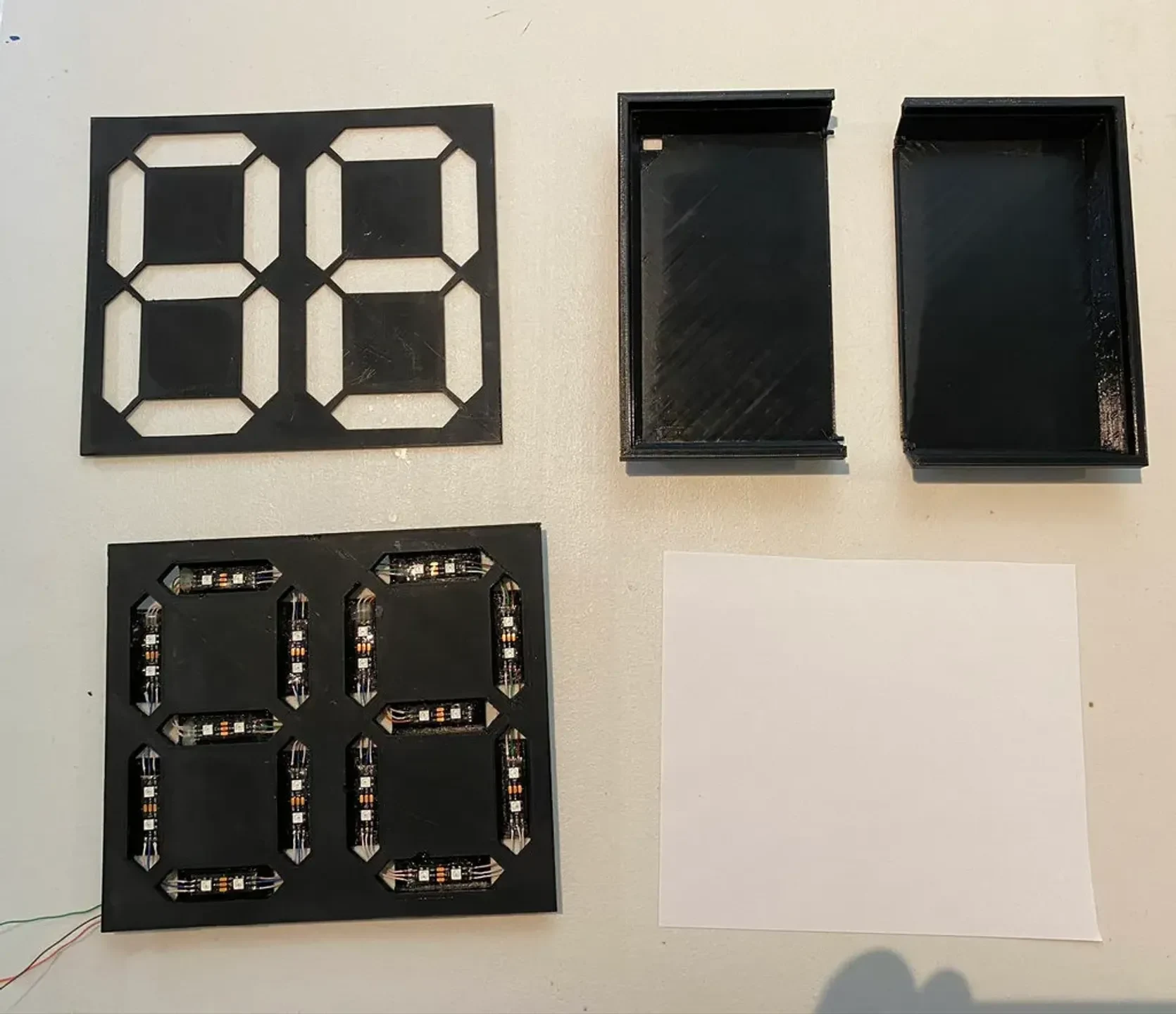

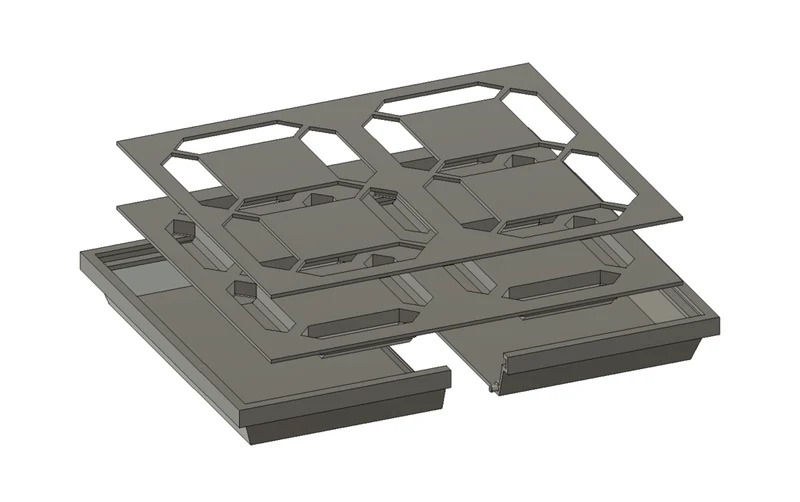

Просто вырежьте и приклейте пиксели к подложке. Исходный код менеджера сегментов не учитывает порядок их подключения, однако вам может потребоваться настроить отображение в соответствии с вашим порядком подключения. Вставьте бумагу или другой материал между задней и лицевой пластинами. Затем вставьте их в пазы частей корпуса. В корпусе имеются установочные штифты, которые после проверки можно также приклеить.

Между задней частью опорной пластины и задней частью корпуса должно быть достаточно места для постоянной установки небольшого микроконтроллера без контактов/контактных разъемов, или вы можете пропустить провод через слот в корпусе.

Вот пример счетчика: https://youtu.be/Krs2V0T__Cs

А вот источник: https://drive.google.com/open?id=14WIE2fckgNkawZp10kC_oE4zWcMO0TAK

Настройки печати

Примечания:

Ничего особенного. На опорной пластине и по бокам корпуса потребуются некоторые опоры.
