Klinkon Electronics уже много лет сотрудничает во многих проектах с DeLucaLabs, производственной лабораторией недалеко от Седико (BL).

Совместно с ними мы разрабатываем систему для подключения как можно большего количества станций к нашей службе экологического мониторинга АММС (Автономная система метеорологического мониторинга — система мониторинга с несколькими взаимосвязанными метеостанциями с целью получения данных об условиях окружающей среды и обработки простых прогнозов погоды, создания архива OpenData с собранными данными), а также в целях снижения затрат и технических сложностей мы также исследовали легко модифицируемые метеостанции с упором на дешевые от Amazon, в основном Bresser 5-в-1 и 7-в-1 и интегрируем их со шлюзом IOT, взяв за основу проект OpenSource BresserWeatherSensorReceiver Маттиаса Принке, состоящий из радиомодуля RFM95W-915S2 и управляемый ESP32, который будет анализировать данные, полученные от метеостанции, а затем отправлять их через Интернет в нашу централизованную систему.

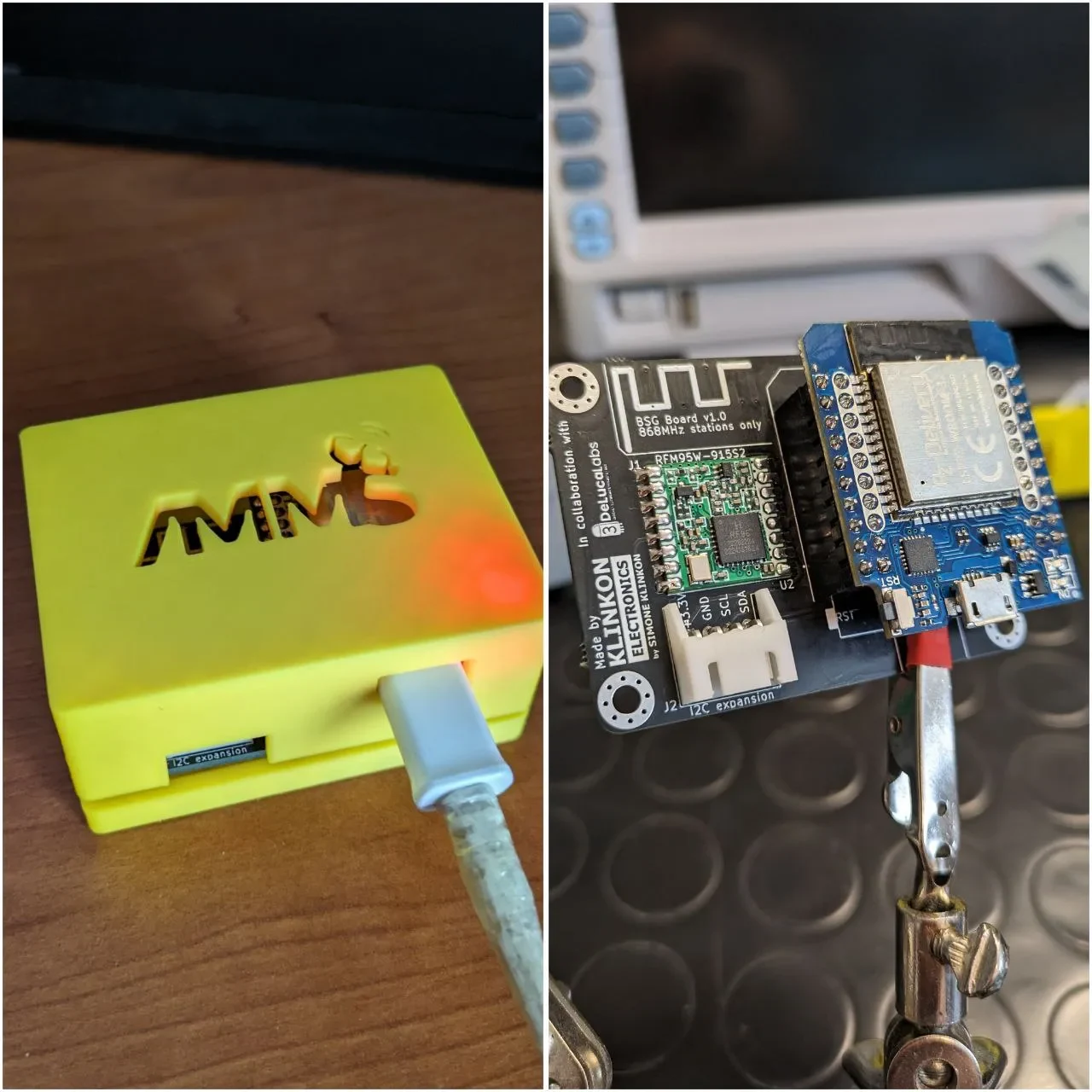

Так родилась плата BSG, небольшая плата (схемы и прошивку которой вы можете найти в этой статье), которая занимается чтением данных и отправкой их в нашу систему, а также может использоваться в качестве шлюза Lora для Esp32.

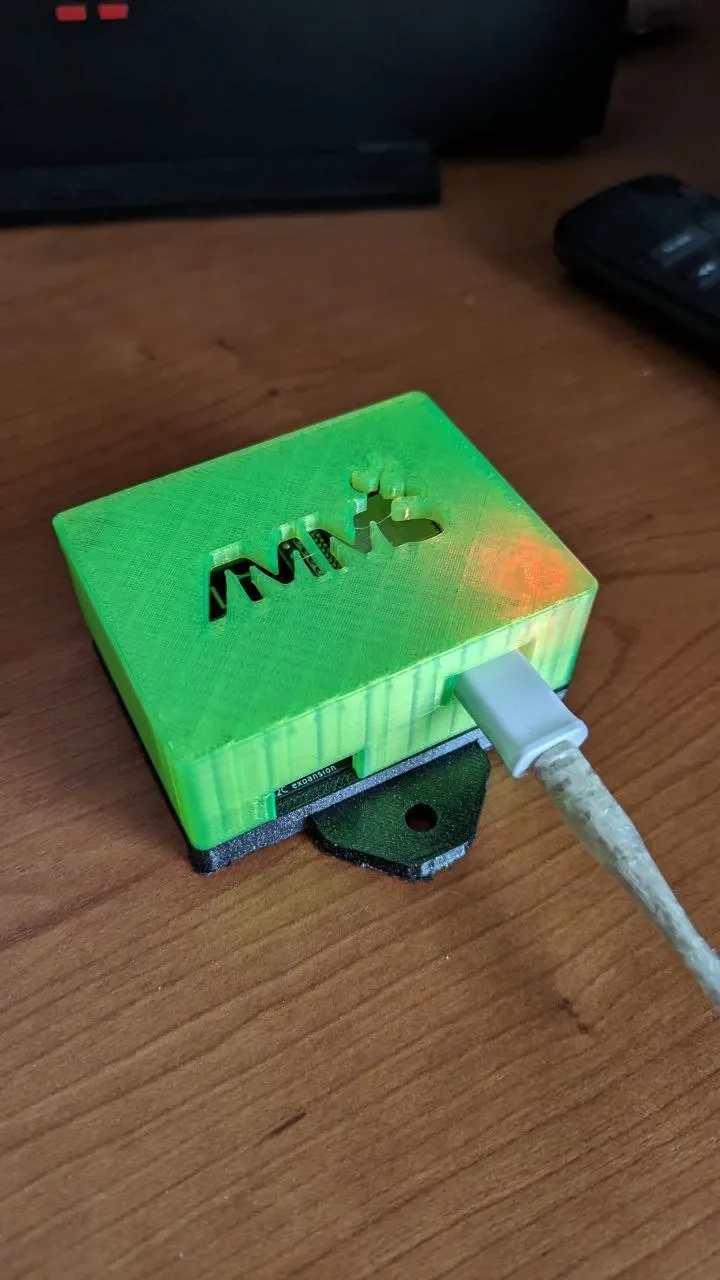

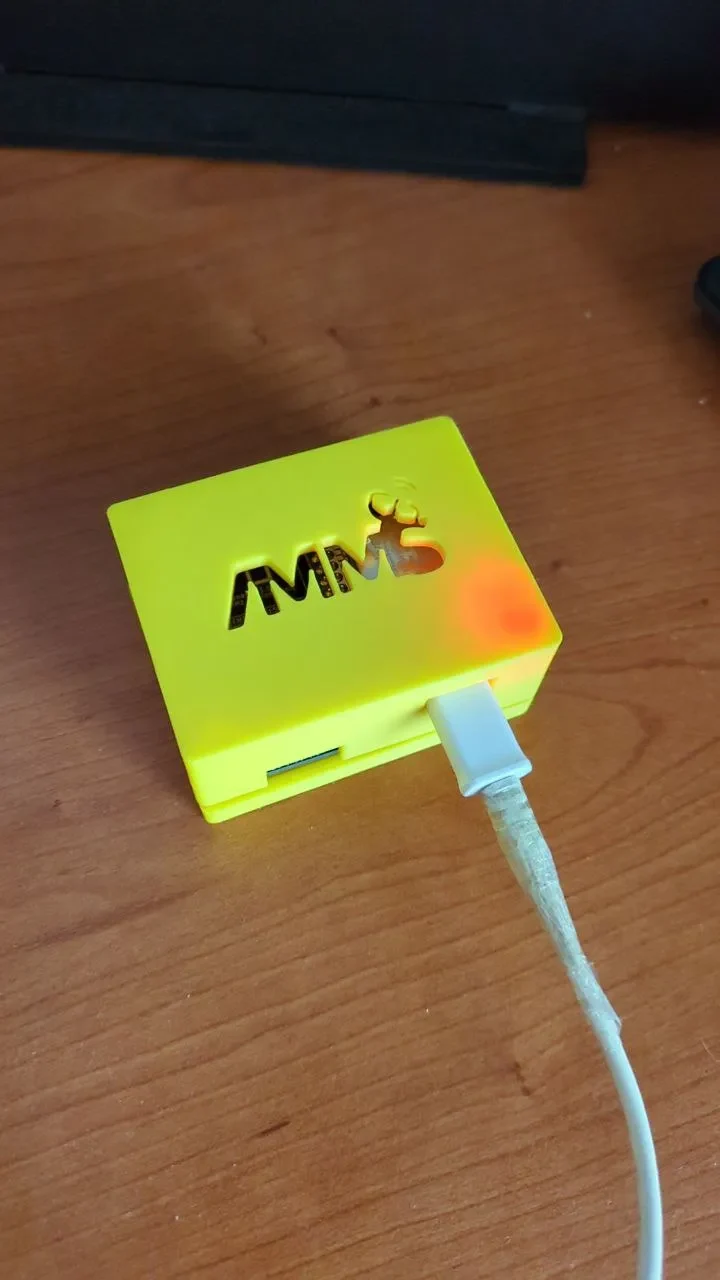

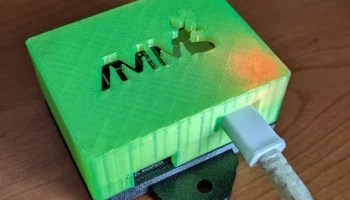

Очевидно, что мы не можем оставить нашу плату без корпуса, поэтому наш участник Альберто Да Рольд разработал для платы простой корпус, который мы загружаем сюда как в тонкой, так и в чуть более толстой версии (единственная разница заключается в том, насколько интенсивна яркость светодиода, в тонкой версии он будет более заметен, в толстой — тусклее).
Плата помещается между двумя частями, а для крышки нужны четыре вставки из горячей латуни m2,5 для винтов. Порт i2c платы также доступен для внешнего расширения.
