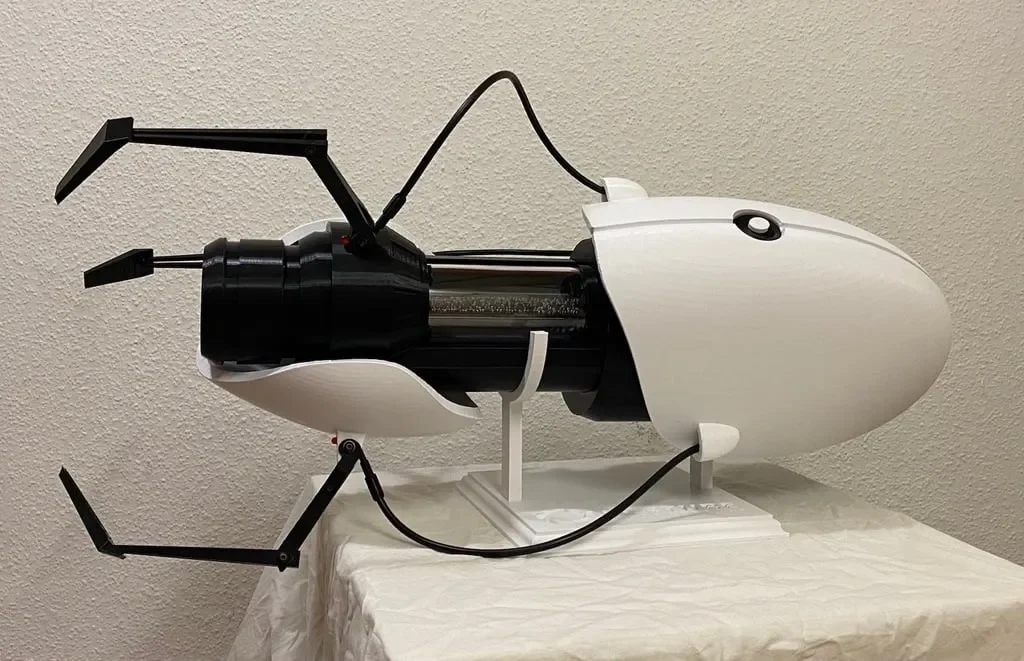

Портальная пушка на базе Arduino - Модификация и список п...

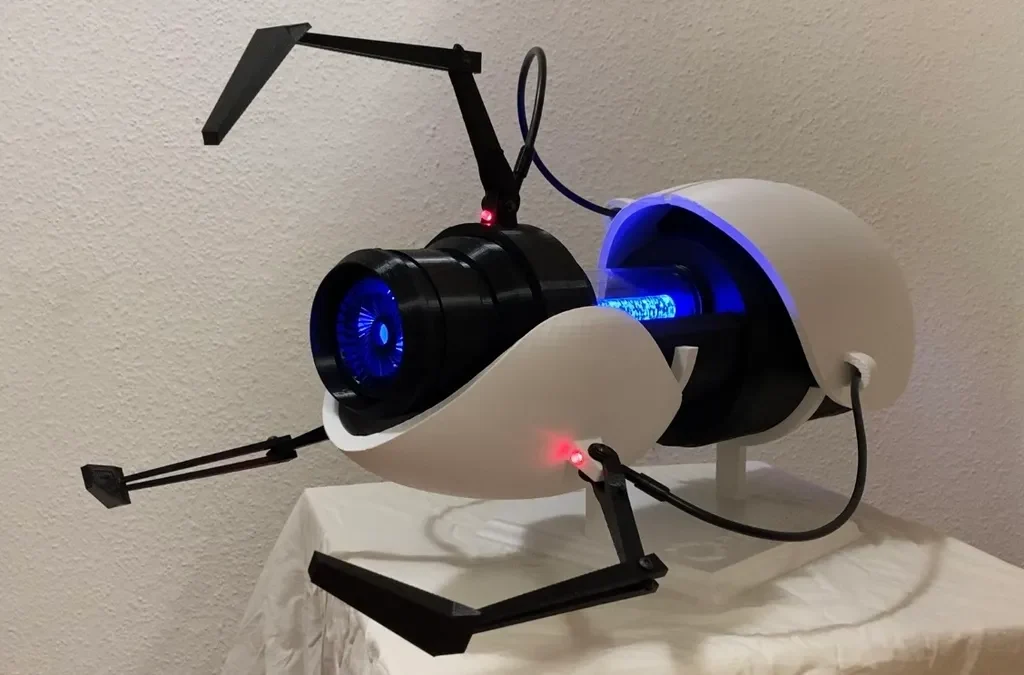

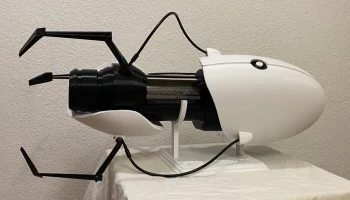

Чтобы сделать собственную портальную пушку со светом и звуком, вам понадобятся детали отсюда: https://www.thingiverse.com/thing:3579224.

и замените их частями отсюда (имена файлов помогут вам). https://www.printables.com/de/model/172096-arduino-powered-portal-gun

И теперь все готово. Следуйте инструкциям во второй ссылке формы Lunchbox7985).

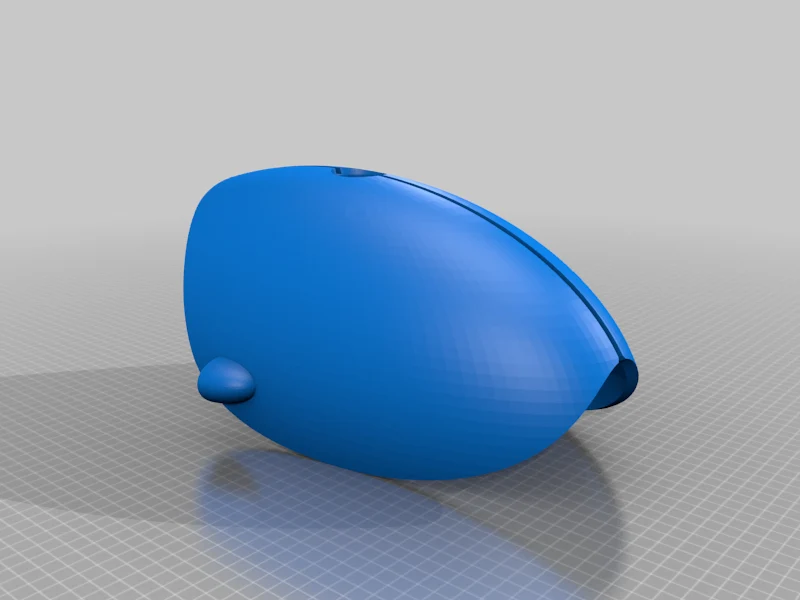

Но если вам нравится мой ремикс от кнопки-люка с тремя аркадными кнопками вместо двух И е��ли у вас есть большой принтер, такой как FLSUN QQ-S Pro, и вы хотите напечатать белые части корпуса одним куском, вам придется заменить белые части корпуса и часть люка моими деталями следующим образом.

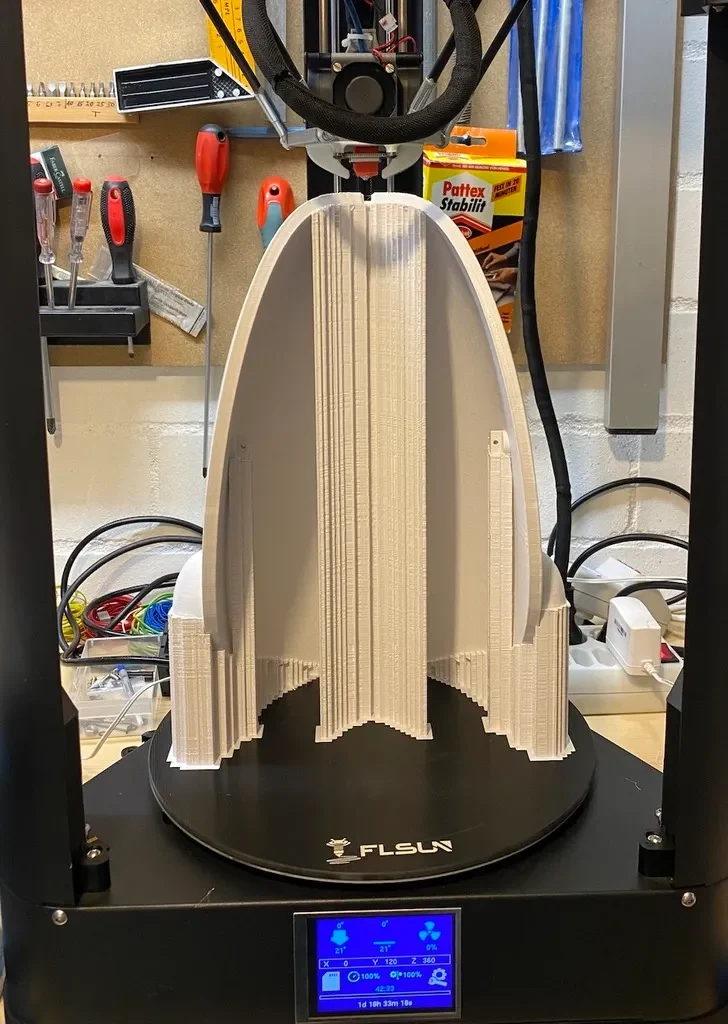

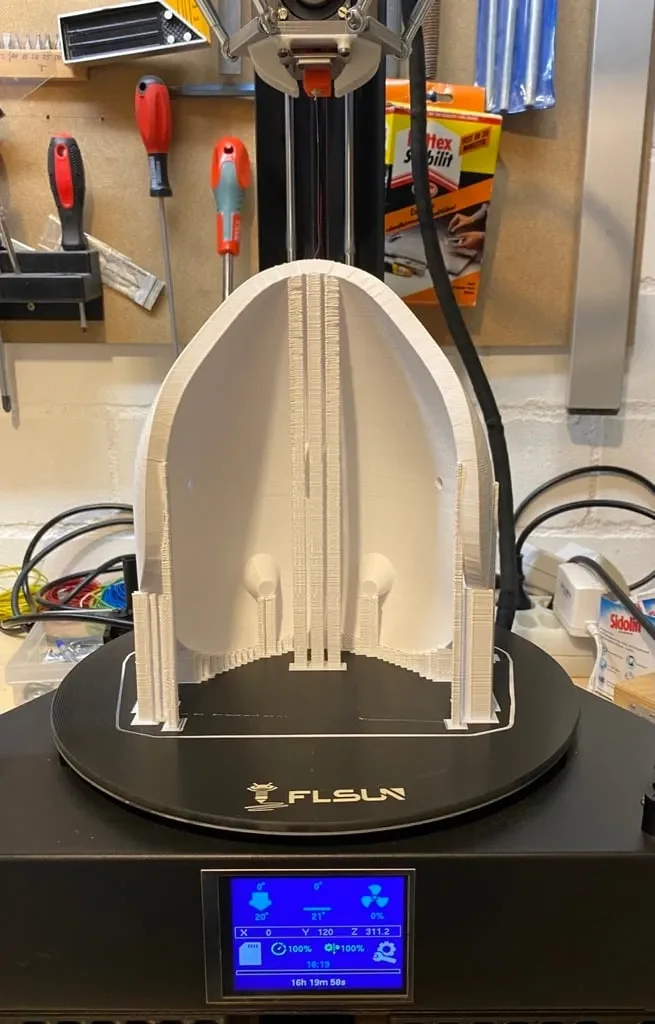

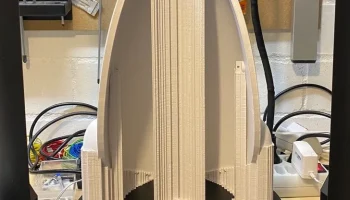

Я распечатал белые части корпуса «целиком» на принтере Flsun QQ-S Pro. Это отлично сработало, и мне не пришлось беспокоиться о том, чтобы склеить все это вместе.

Разработчик портальной пушки Arduino использовал трубку диаметром 2,5 дюйма, поскольку он живет в США. Я упустил это из виду, когда печатал часть «modified_collector.stl». Поэтому мне понадобился адаптер, чтобы использовать акриловую трубку диаметром 60 мм.

Так что приобретите подходящую трубку и распечатайте нужную часть, прежде чем печатать ;-)

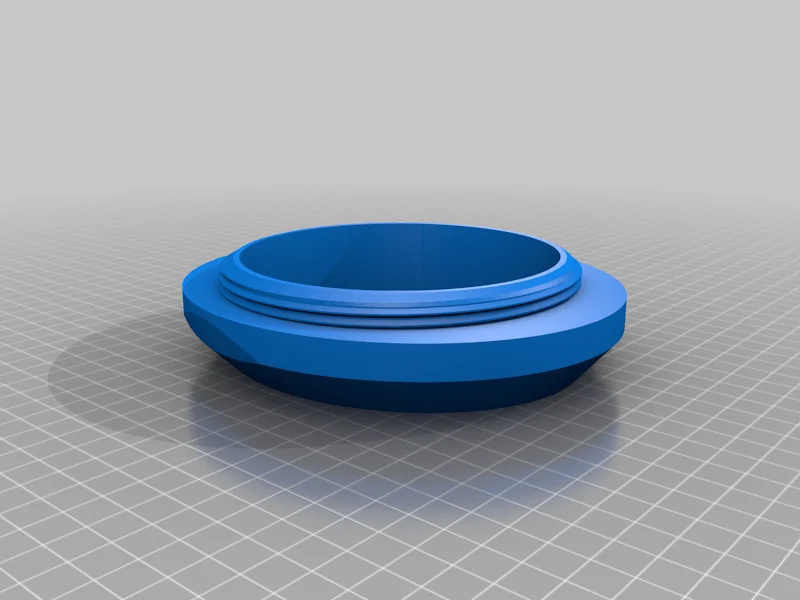

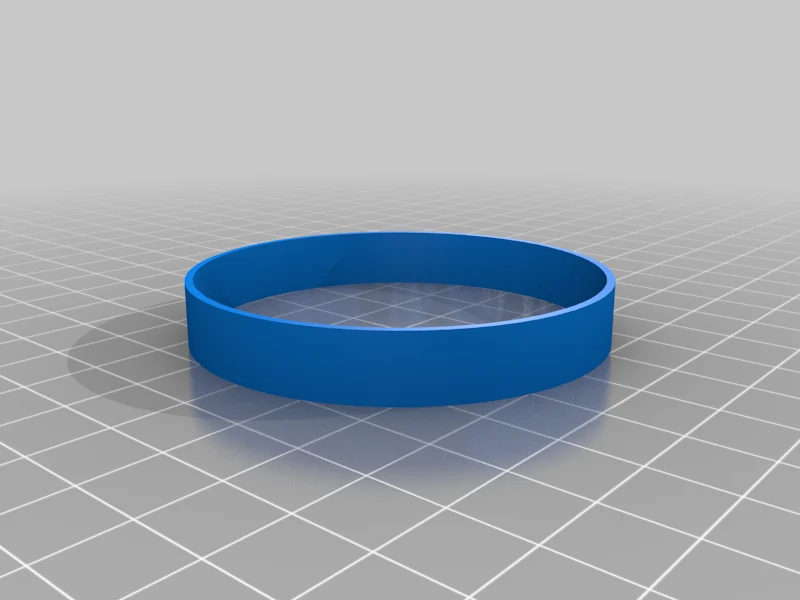

В противном случае вы можете использовать мой адаптер «PG Acryl Rod Adaptor.stl».

Или печатаешь нужную часть из Lunchbox7985: «modified_collector_larger_center_hole_original_outer_size.stl».

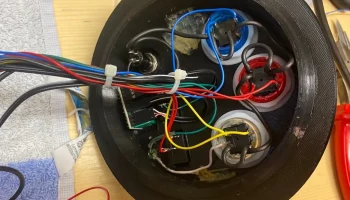

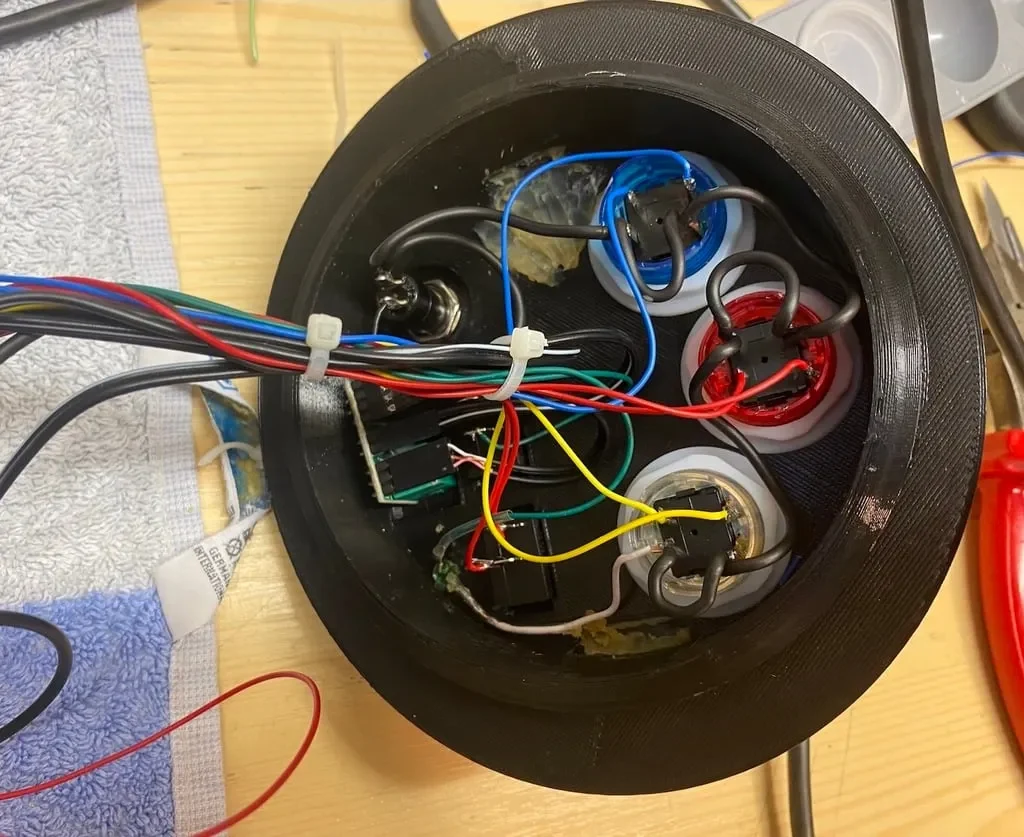

Последняя модификация касается Люка Генератора для кнопок:

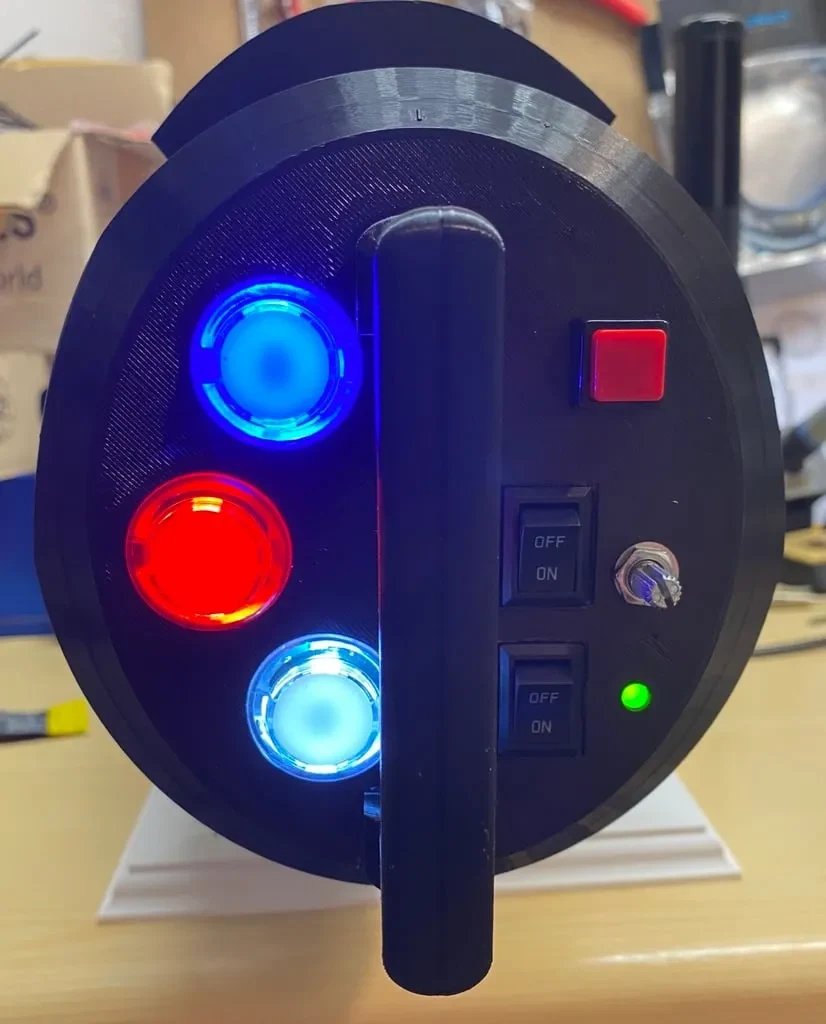

Я модифицировал крышку корпуса, чтобы вместить в общей сложности три аркадных переключателя. Белая кнопка предназначена для «Отменить портал» и загорается только тогда, когда есть портал для отмены. (Вам потребуется небольшая модификация программного обеспечения для Arduino, я приложил файл с исходным кодом, и вам нужно подключить светодиод от бе��ой аркадной кнопки к порту «А3» Arduino (прямо рядом с разъемами для двух портальных кнопок)

Кнопкой отмены можно удобно управлять мизинцем.

Выключателем включения питания (посередине) можно управлять суставом безымянного пальца.

Вы можете использовать PG-Grip_R.stl и PG-Grip_L.stl из оригинального дизайна портальной пушки от Evarate (https://www.thingiverse.com/thing:3579224).

Я использовал следующие части:

Кнопки аркады https://www.amazon.de/gp/product/B08RC2DB3H/ref=ppx_yo_dt_b_asin_title_o00_s03?ie=UTF8&psc=1

Акриловая трубка https://www.amazon.de/gp/product/B09F68PSPJ/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1

Используйте малярный скотч и знак угла рядами по размеру (146 мм) и аккуратно отпилите ножовкой по частям.

Акриловый стержень https://www.amazon.de/gp/product/B07JLFBQVV/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&th=1

Не надо сокращать. Концы стержня следует отполировать, чтобы свет лучше пропускал свет.

Другие компоненты:

Громкоговоритель https://www.amazon.de/gp/product/B07M98D9GZ/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&psc=1

Клон Arduino https://www.amazon.de/gp/product/B078SBBST6/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1

Звуковая плата https://www.amazon.de/gp/product/B010M8UOR8/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&psc=1

Неопиксельное кольцо https://www.amazon.de/gp/product/B08PBPT4LH/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1

ПРОДАНО

Заменить на: https://www.amazon.de/Bits-WS2812-RGB-LED-Ringlampe-integrierten-Treibern/dp/B07L82FBL3/ref=sr_1_3?__mk_ de_DE=ÅMÅŽÕÑ&crid=15Q4L4YTE06OR&keywords=led+ring+16&qid=1680545860&sprefix=led+ring+16%2Caps%2C83&sr=8-3

Neopixel Jewel 2x https://www.amazon.de/gp/product/B07WPCQ9NY/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&psc=1

Включение питания/переключение питания https://www.amazon.de/gp/product/B087PYW9BS/ref=ppx_yo_dt_b_asin_title_o00_s03?ie=UTF8&psc=1

Неопиксель для статуса https://www.amazon.de/gp/product/B01D1FFVOA/ref=ppx_yo_dt_b_asin_title_o00_s02?ie=UTF8&psc=1

Усилитель https://www.amazon.de/gp/product/B07KQCKWF8/ref=ppx_yo_dt_b_asin_title_o00_s01?ie=UTF8&psc=1

Аккумулятор https://www.amazon.de/gp/product/B088BTYSLX/ref=ppx_yo_dt_b_asin_title_o00_s02?ie=UTF8&psc=1

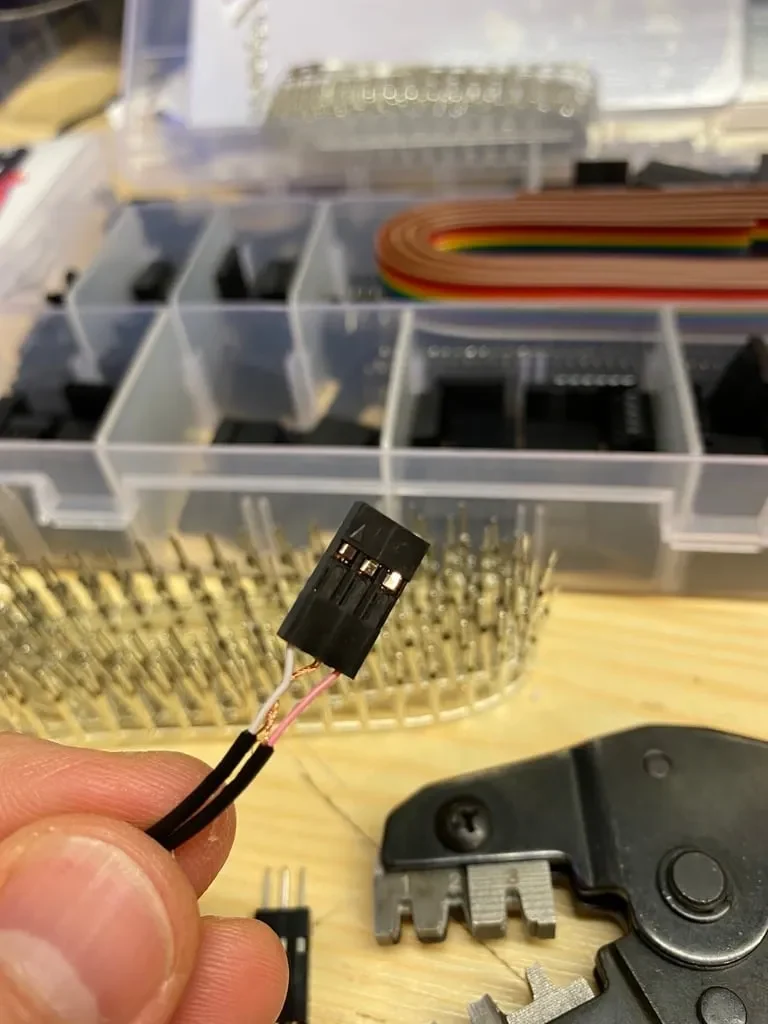

Паять компоненты на плату мне не хотелось, поэтому я использовал макет и соединительные кабели: https://www.amazon.de/gp/product/B078JGQKWP/ref=ppx_yo_dt_b_a
