Мод тормозной ячейки RamjetX Thrustmaster T3PA теперь с к...

Привет, виртуальные хуны!

Итак, сегодня/вчера… Я придумал несколько различных вариантов установки тормозного модуля с тензодатчиком на ваши педали Thrustmaster T3PA. Это физический монтажный комплект, который вам понадобится для его подключения...

Обновите, к этому пакету добавлен код. Загрузите и извлеките его в папку Arduino в своих документах. В него также включены библиотеки HX711 и Joystick. Он может попросить вас заменить исходные файлы. Я подозреваю, что они будут одинаковыми, поэтому вам не придется их перезаписывать, если у вас уже есть библиотеки.

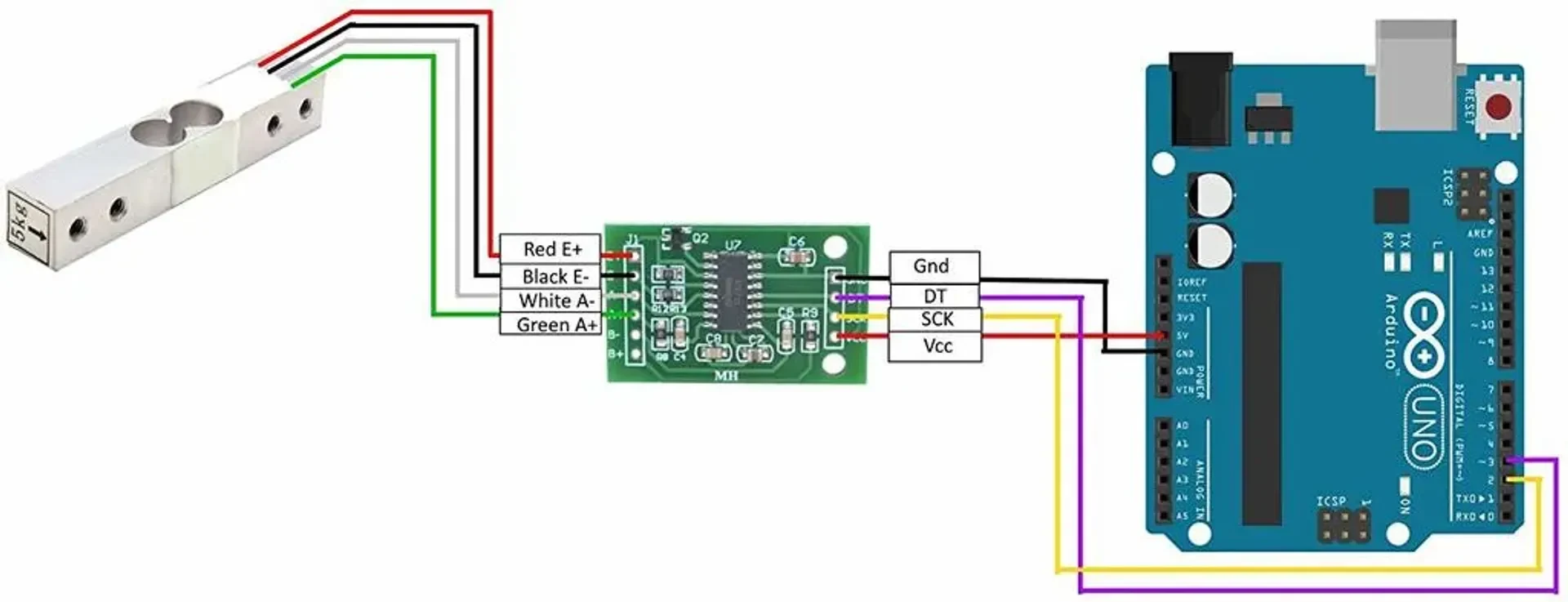

Повторная схема подключения… Проверьте свою проводку по коду. Прилагаемая схема относится к плате Leonardo. Я использовал pro-micro и для своих целей изменил контакты HX711, чтобы они соответствовали моей проводке. Проверьте свой собственный и измените код HX711 в соответствии с предпочитаемой вами проводкой.

Посмотрите на картинку, а вот что в упаковке;

1 х RamjetX T3PA, 20 кг тензодатчик, крепление сзади
1 x RamjetX T3PA, 20 кг тензодатчик, крепление спереди
и...

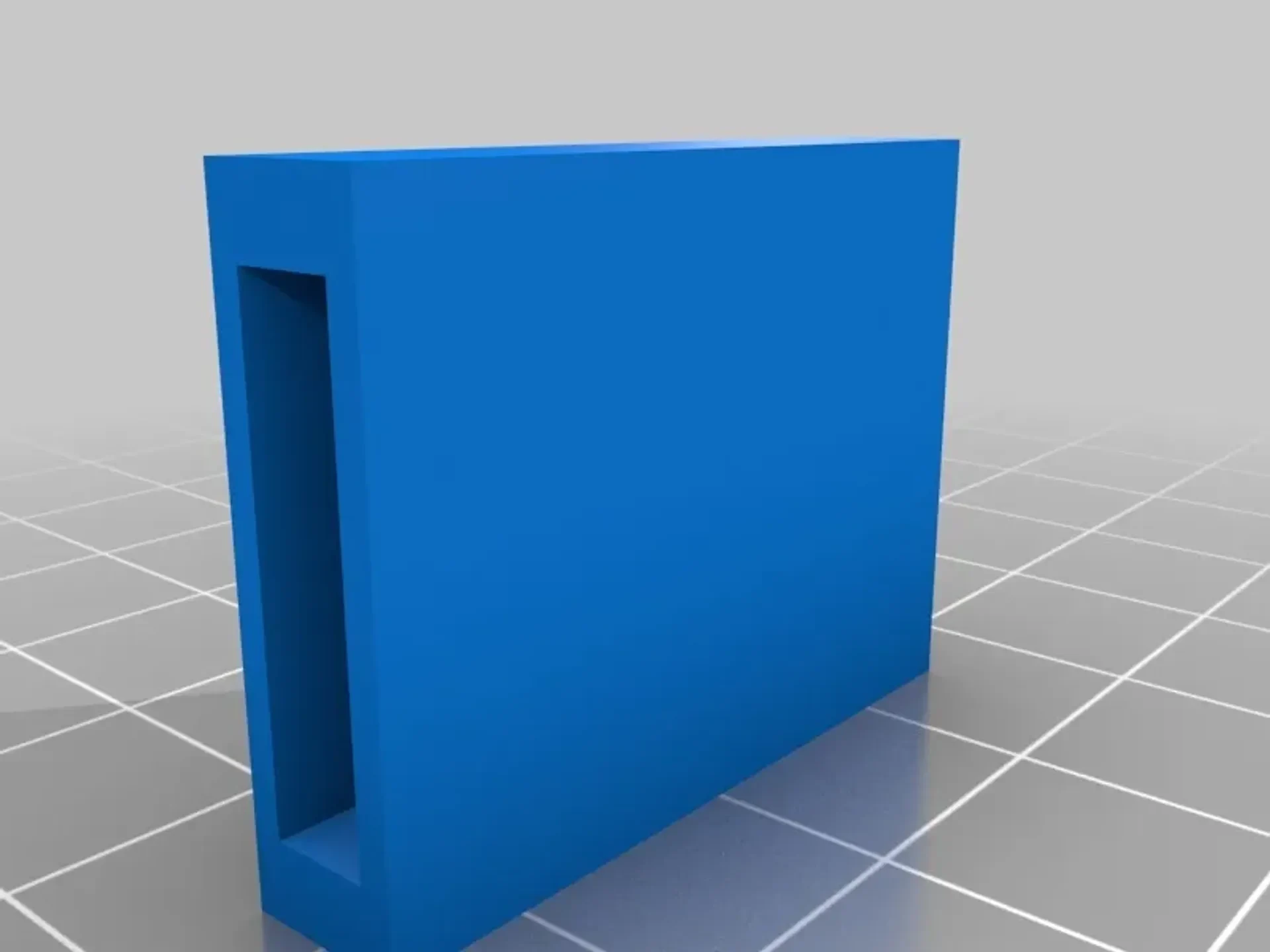

1 х RamjetX T3PA HX711 Втулка для печатной платы тензодатчика

Хорошо, позвольте мне остановиться ( ;P ) на этом для ва�� всех.

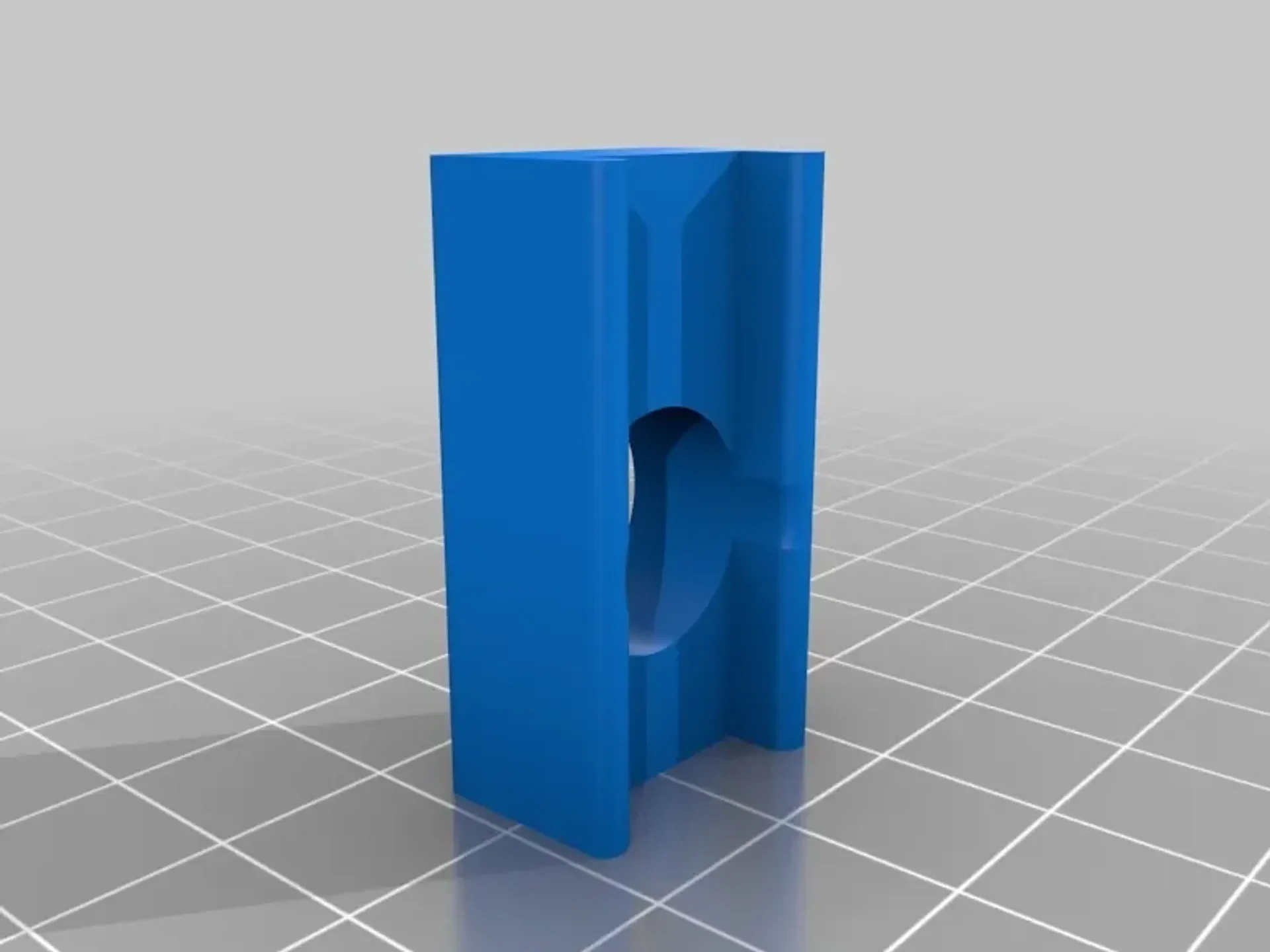

3D-модели позволяют закрепить тензодатчик через отверстие для болта диаметром 10 мм, при этом болт диаметром 5 мм войдет непосредственно в тензодатчик. Прорезь выровняет тензодатчик и предотвратит его вращение, поскольку в нем всего один болт. Он также выдержит изгиб тензодатчика при вытягивании 10-миллиметровой гайки.

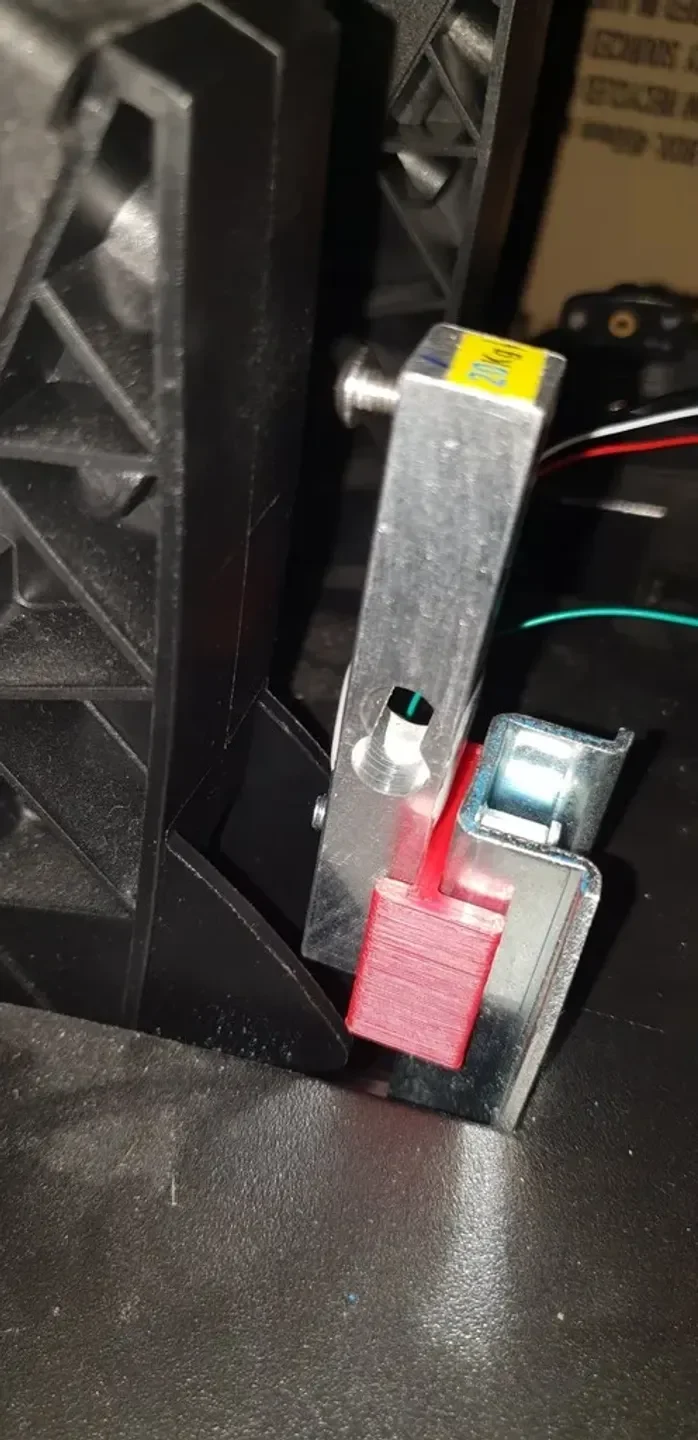

Если вы установите его на задней стороне, это даст вам немного больше места для сжатия пены/резины и обеспечит больше движения педалей, и вам нужно будет только распечатать крепление на задней стороне.

Естественно, если вы установите его на передней стороне, вы можете прикрутить его и сзади… это действительно зависит от вас. Вам также может понадобиться заднее крепление, чтобы удержать болт от вытягивания корпуса прессованной 10-миллиметровой гайки.

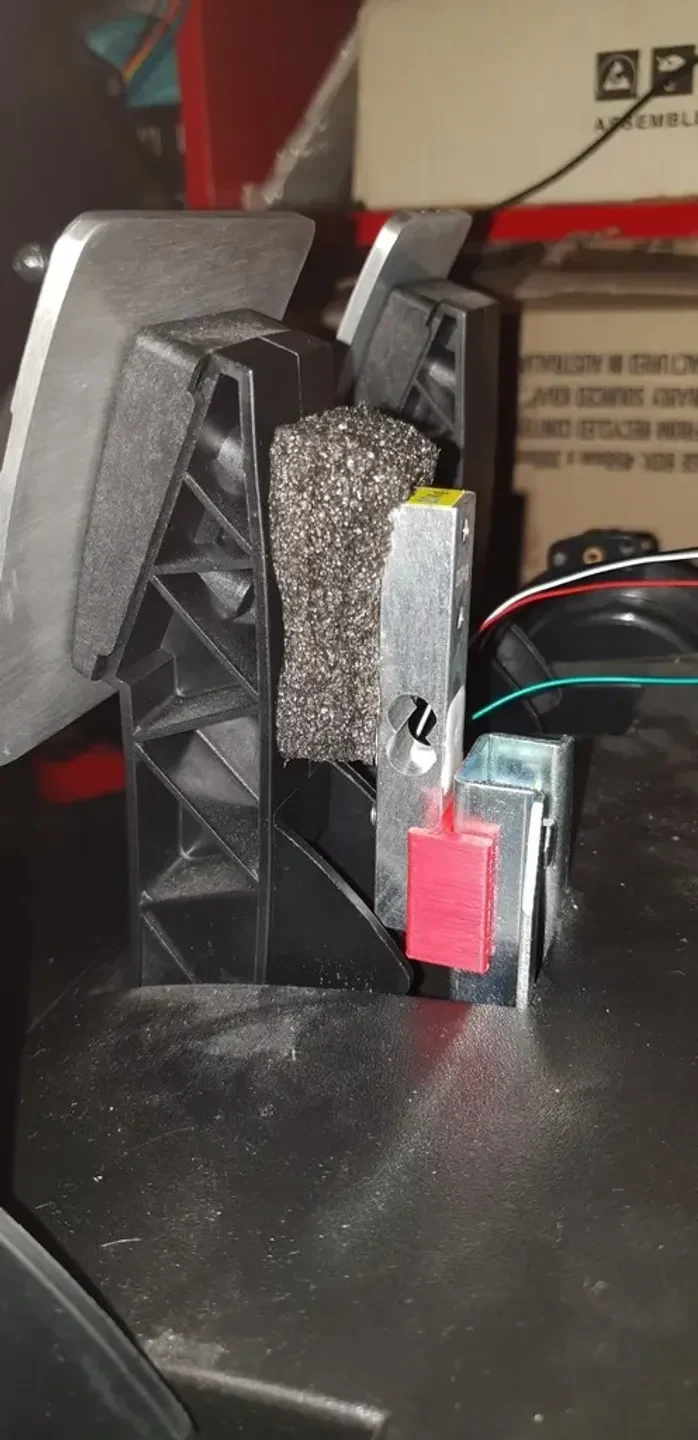

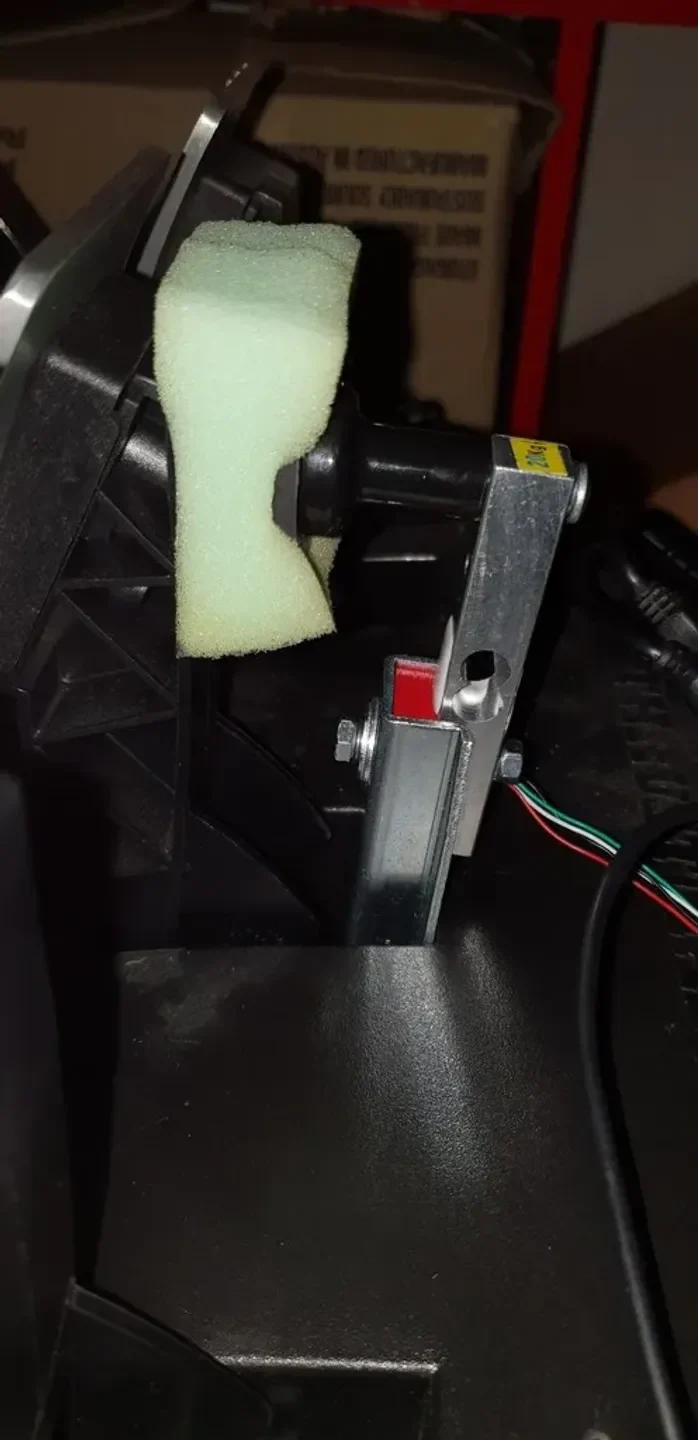

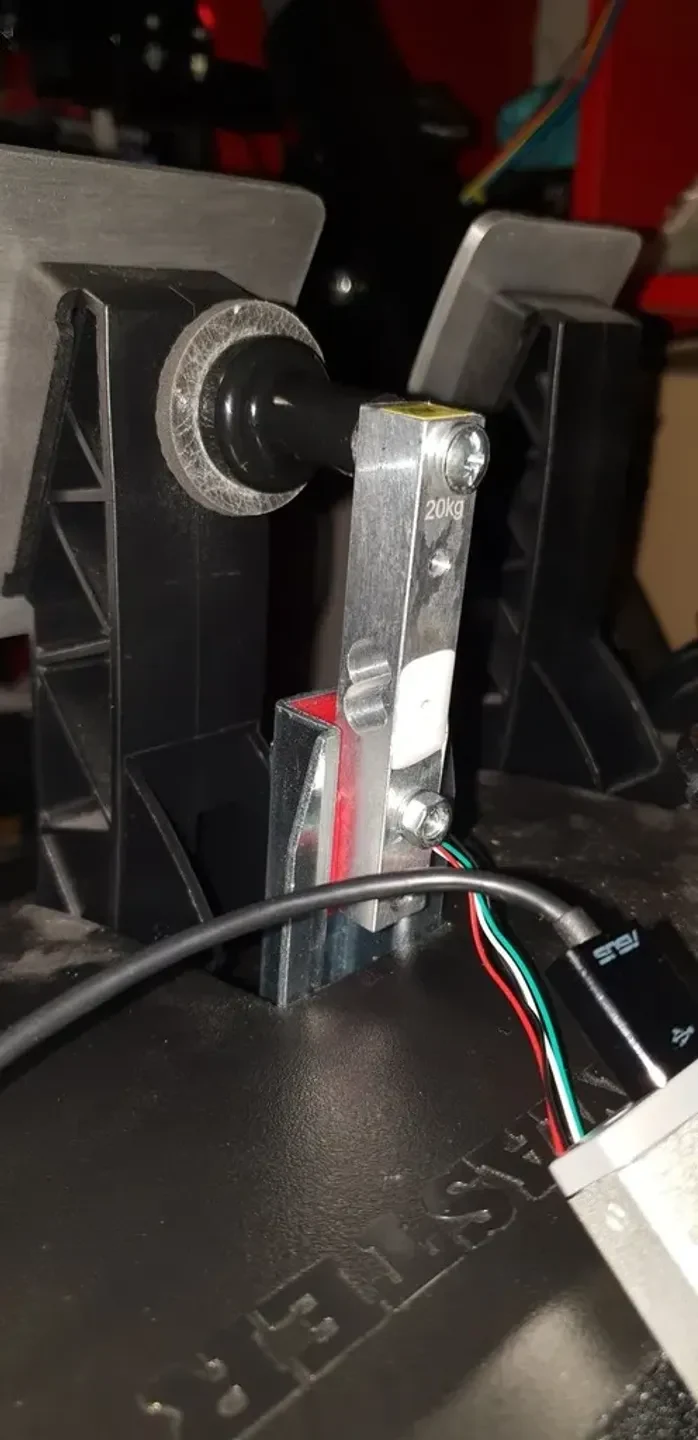

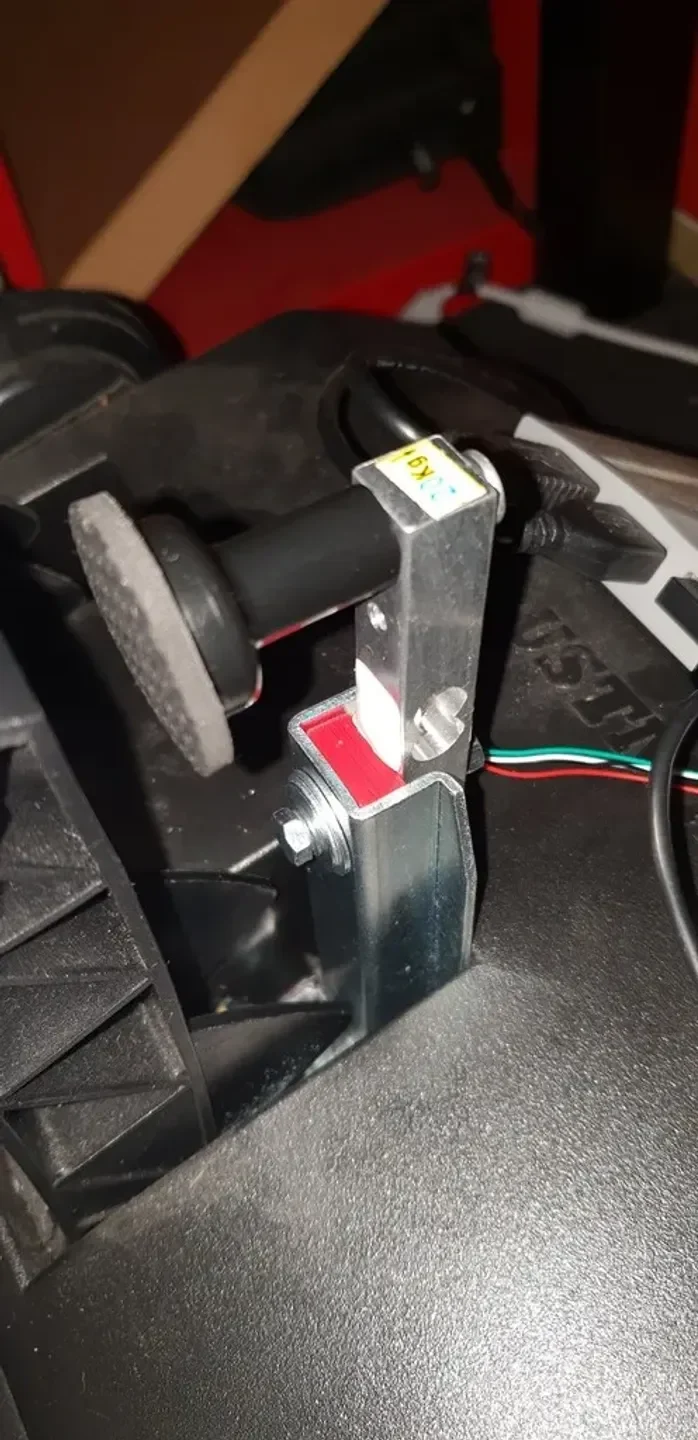

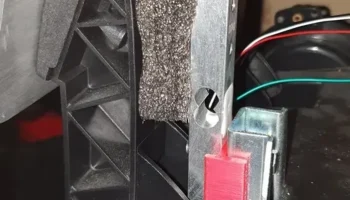

На моих фотографиях, прикрепленных сзади, вы увидите, что у меня есть черный конус в верхней части тензодатчика… это дверная ручка IKEA с плоской поверхностью. Я использовал его, потому что он был 4 мм (соответствовал верхним отверстиям на датчике нагрузки) и выступал достаточно вперед, чтобы я мог положить липкую пенопластовую прокладку и более мягкий пенопласт, чтобы компенсировать провисание. Я уточню это позже на этой неделе, но сейчас все в порядке.

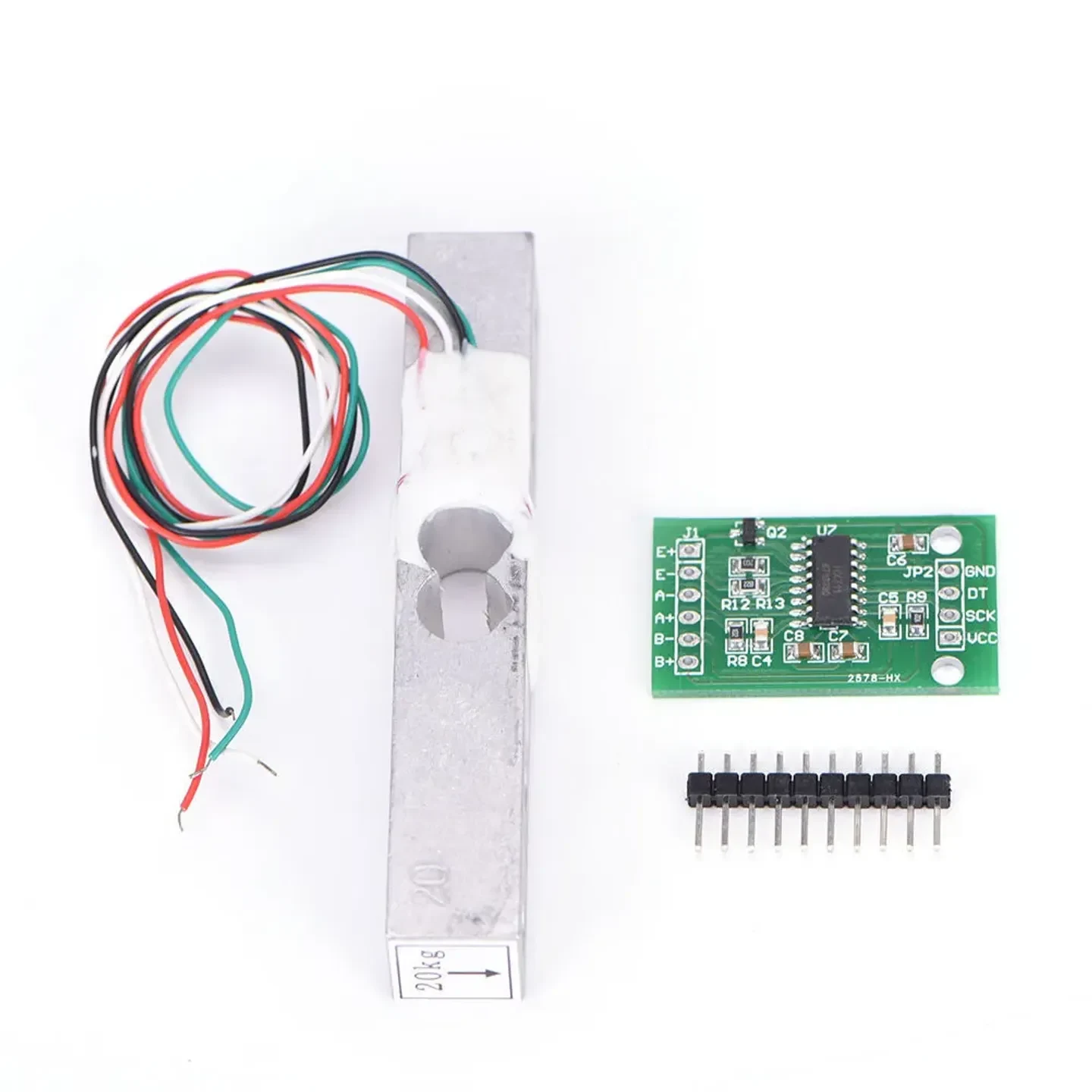

Какой тензодатчик вы купили? Я слышу, ты спрашива��шь...

https://www.ebay.com.au/itm/Load-Cell-Weight-Sensor-20KG-Portable-Scale-HX711-Weighing-Sensors-Ad-Module-ATA/263918092334?hash=item3d72be802e:g:-m8AAOSw3gJZKPeJ:rk:1:pf:0

Этот… и да… 20 кг — это нормально...

https://i.ebayimg.com/images/g/-m8AAOSw3gJZKPeJ/s-l1600.jpg

Несколько советов от профессионалов, пока я собираю код для публикации… HX711 имеет два режима частоты дискретизации… 10 Гц и 80 Гц, это просто перемещение резистора сопротивлением 0 Ом из точки 10 Гц в точку 80 Гц. Это эффективно изменит его скорость, чтобы она была достаточно быстрой, чтобы ее можно было использовать для торможения.

Что касается гильзы печатной платы, я прикрепил разъемы сбоку так, чтобы они выступали из одного конца, а затем подключил тензодатчик (изображение включено), вставил в печатную плату и просто приклеил горячим клеем на конце.
Теперь вы можете свободно придерживаться всего, что захотите.

��акже я использовал STRONG 32U4 Micro клон Arduino (https://www.ebay.com.au/i/112951197414?chn=ps)… также проверьте другие мои модели на наличие держателя для этой печатной платы.

См. также мое крепление вибромотора для этого мода https://www.thingiverse.com/thing:3381158
