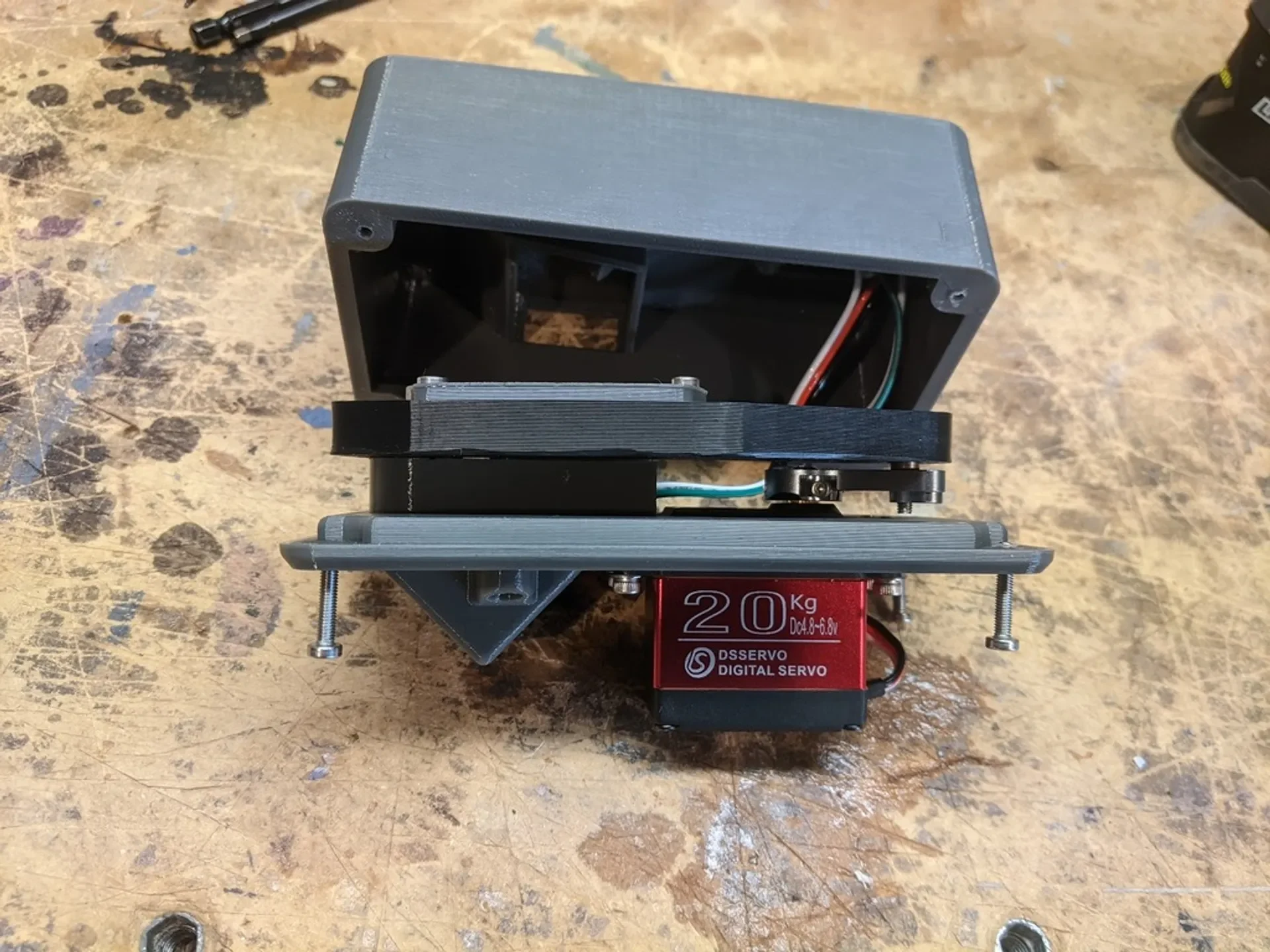

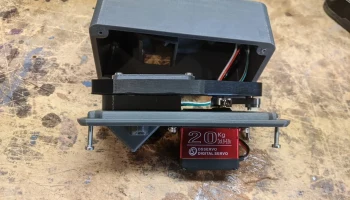

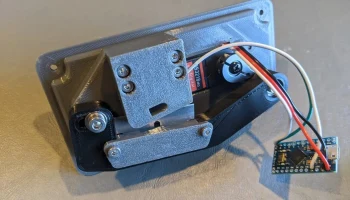

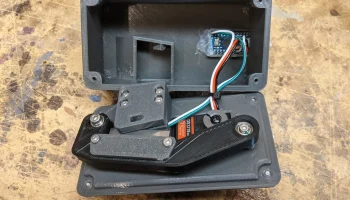

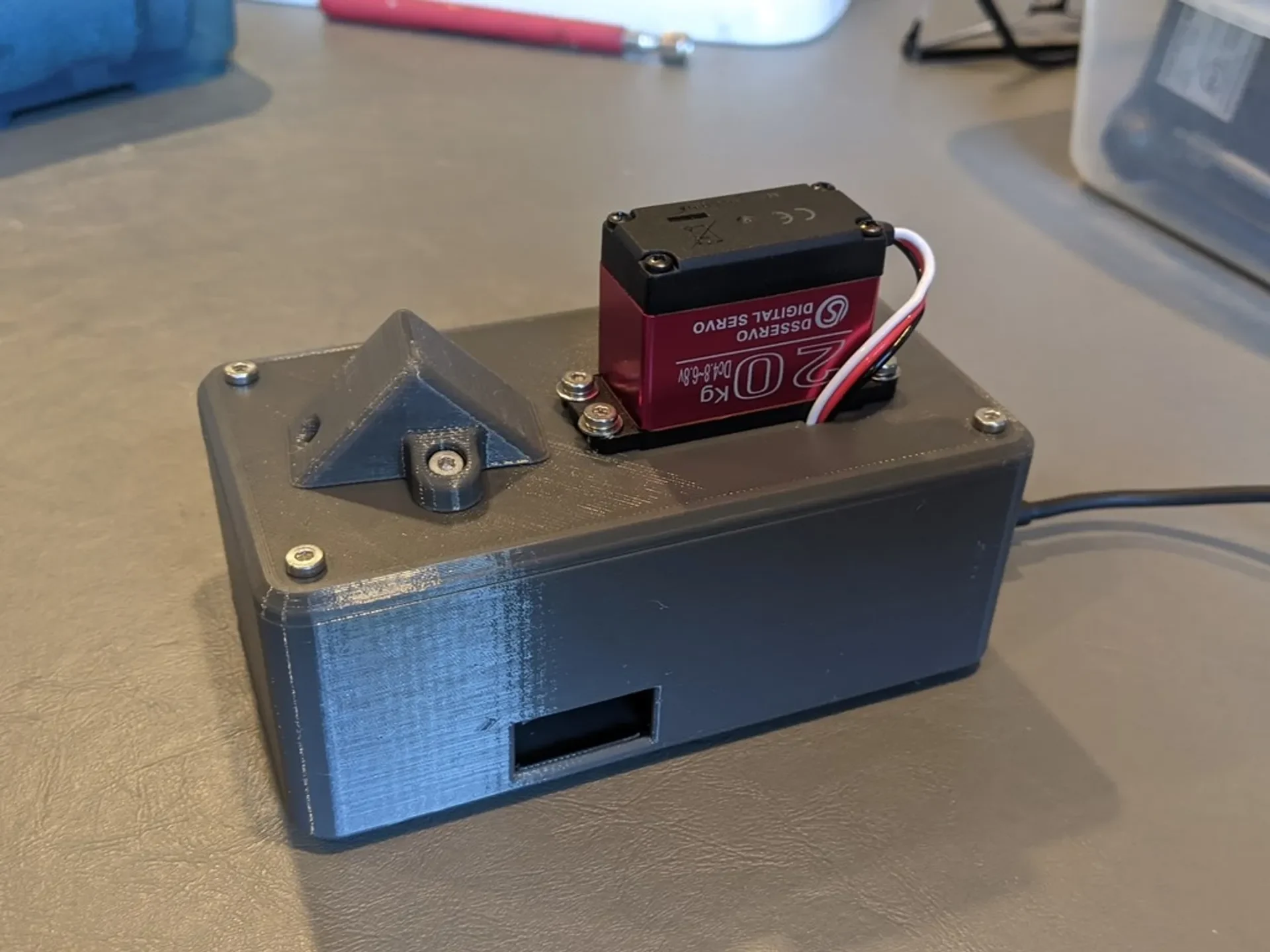

Резак для нити / обрезка конца ножницы (с питанием от Ard...

СЕРВОМОМЕНТ С ВЫСОКИМ КРУТЯЩИМ МОМЕНТОМ + ЛЕЗВИЕ МОЖЕТ ОТРЕЗАТЬ ВАШ ПАЛЬЦ*
НЕ УСТАНАВЛИВАЙТЕ ЛЕЗВИЕ ПРИ ПРОВЕРКЕ ПОЗИЦИОНИРОВАНИЯ*

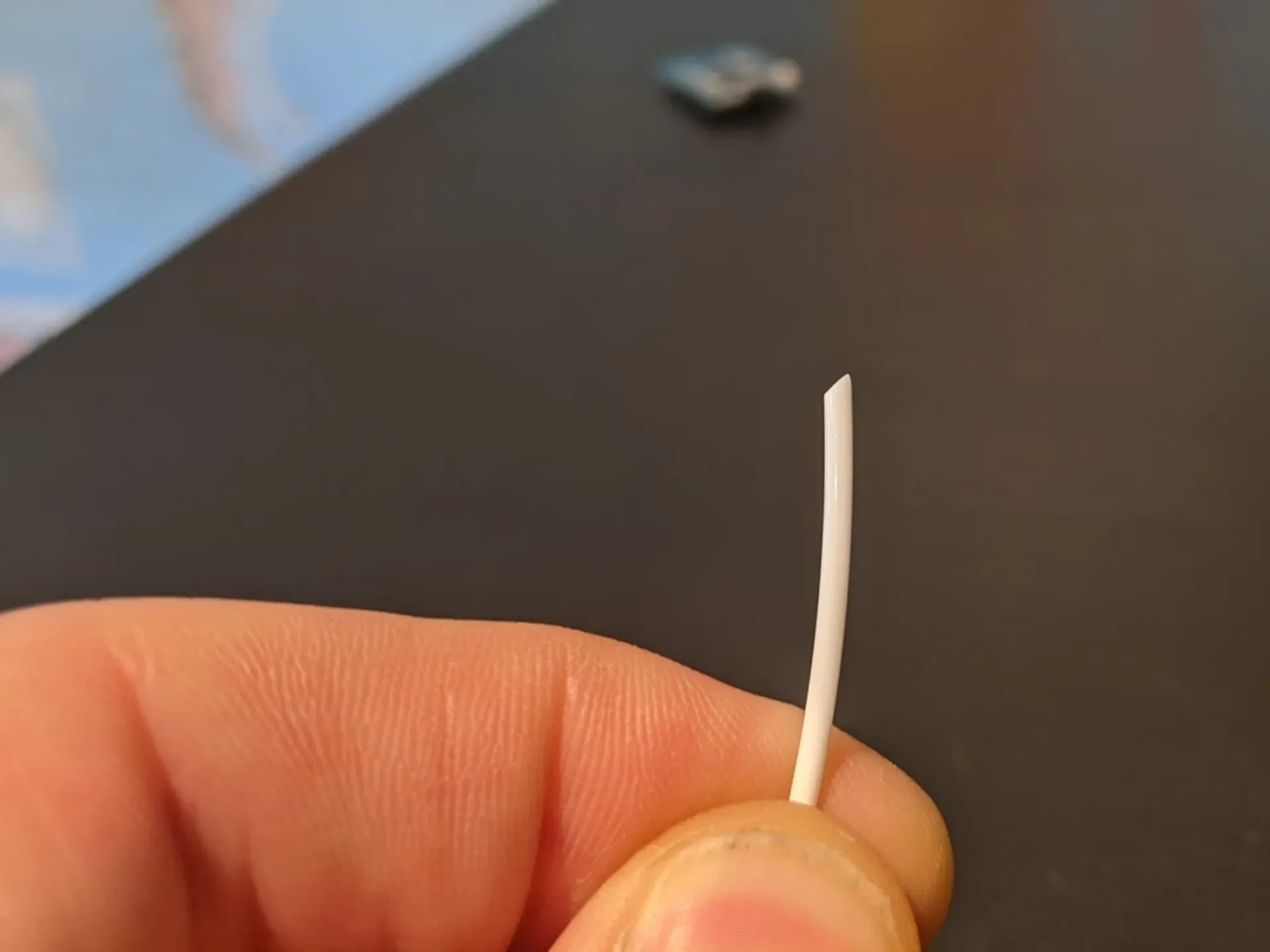

УСТАНОВИТЕ ЛЕЗВИЕ ВО ВРЕМЯ ЗАКЛЮЧИТЕЛЬНОЙ СБОРКИ* Я построил это, так как хотел попробовать построить что-то с использованием сервопривода, управляемого кодом Arduino. Кроме того, я обнаружил, что отрезать конец утомительно, гоняться за отрезанными концами, если они отлетели, и правильно наклонять их, и придумал этот резак. Уже несколько месяцев все работает очень хорош��, поэтому делюсь этим со всеми вами.

Демо и объяснение сборки (стоит потратить 12 минут, если вы обдумываете эту сборку) — https://youtu.be/x-8PTrVAQKs

Спецификация материалов (примерно 25 долларов США за необходимое оборудование)

https://www.aliexpress.com/item/10000150053486.html

(9) М3 16 мм

4 на крышке корпуса

4 на крышке наковальни

1 для крепления режущего рычага к рычагу сервопривода (4) M3 12 мм с шайбой

4 крепления для сервоприводов (5) M3 10 мм

2 на держателе лезвия/крышке

2 на крышке переключателя

1 на кронштейне Arduino (1) M4 x 20 мм

1 на шарнире режущего рычага (1) сервопривод с высоким крутящим моментом
https://www.amazon.com/gp/product/B076CNKQX4/

(2) подшипники
https://www.aliexpress.com/item/1005001386945274.html
Подшипники 623ZZ — ширина 10 мм, высота 4 мм, отверстие 3 мм.
1 для крепления режущего рычага к шарниру сервопривода
1 пожертвовать ради внутреннего кольца и использовать в качестве проставки 4 мм для шарнирного болта режущего рычага и сервопривода.

(1) про-микро ардуино
https://www.aliexpress.com/item/32821902128.html

(2) фута провода для подключения концевого выключателя

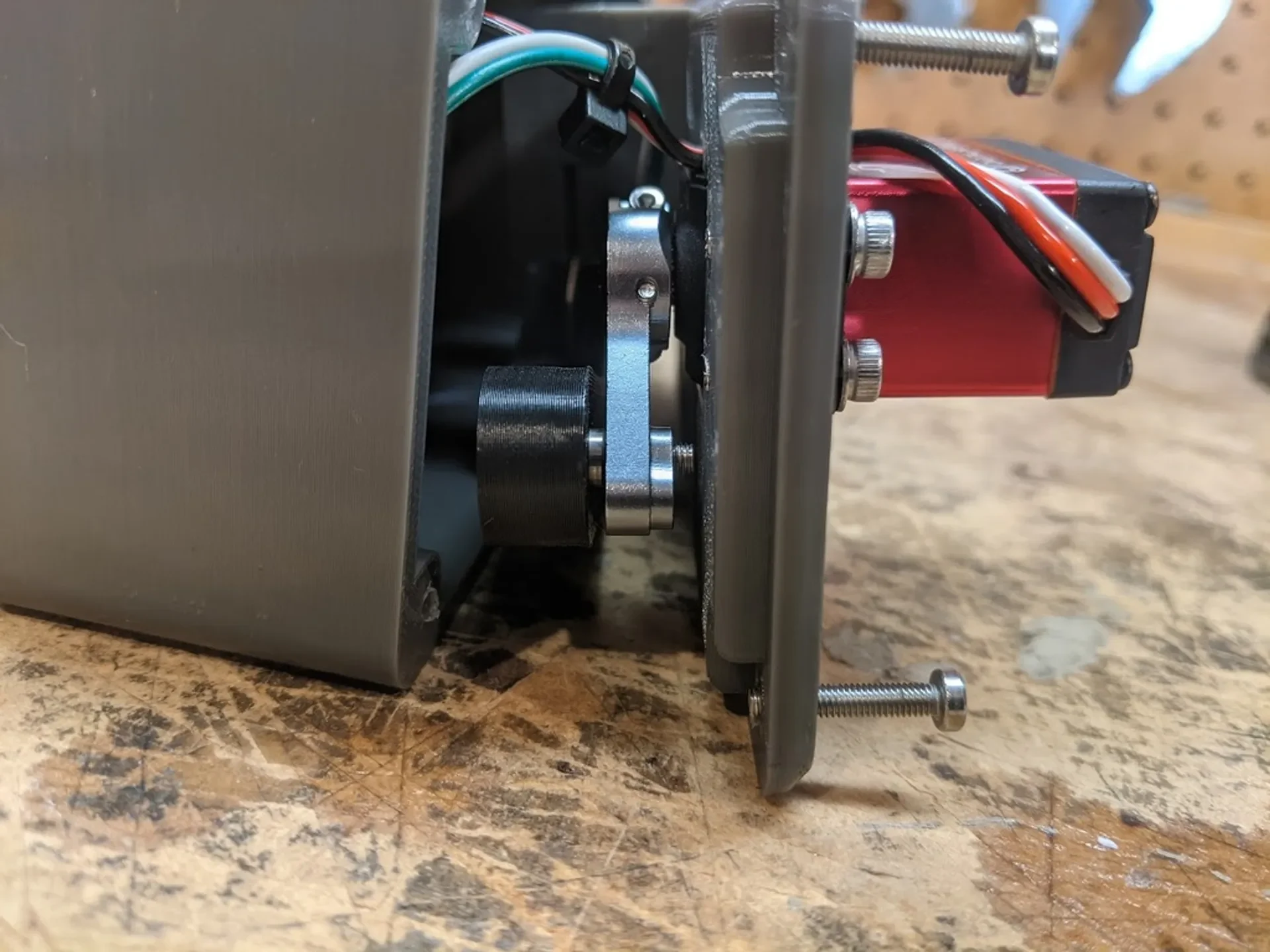

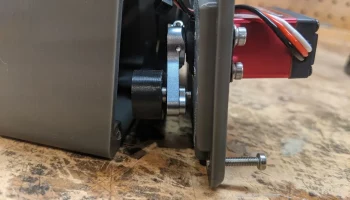

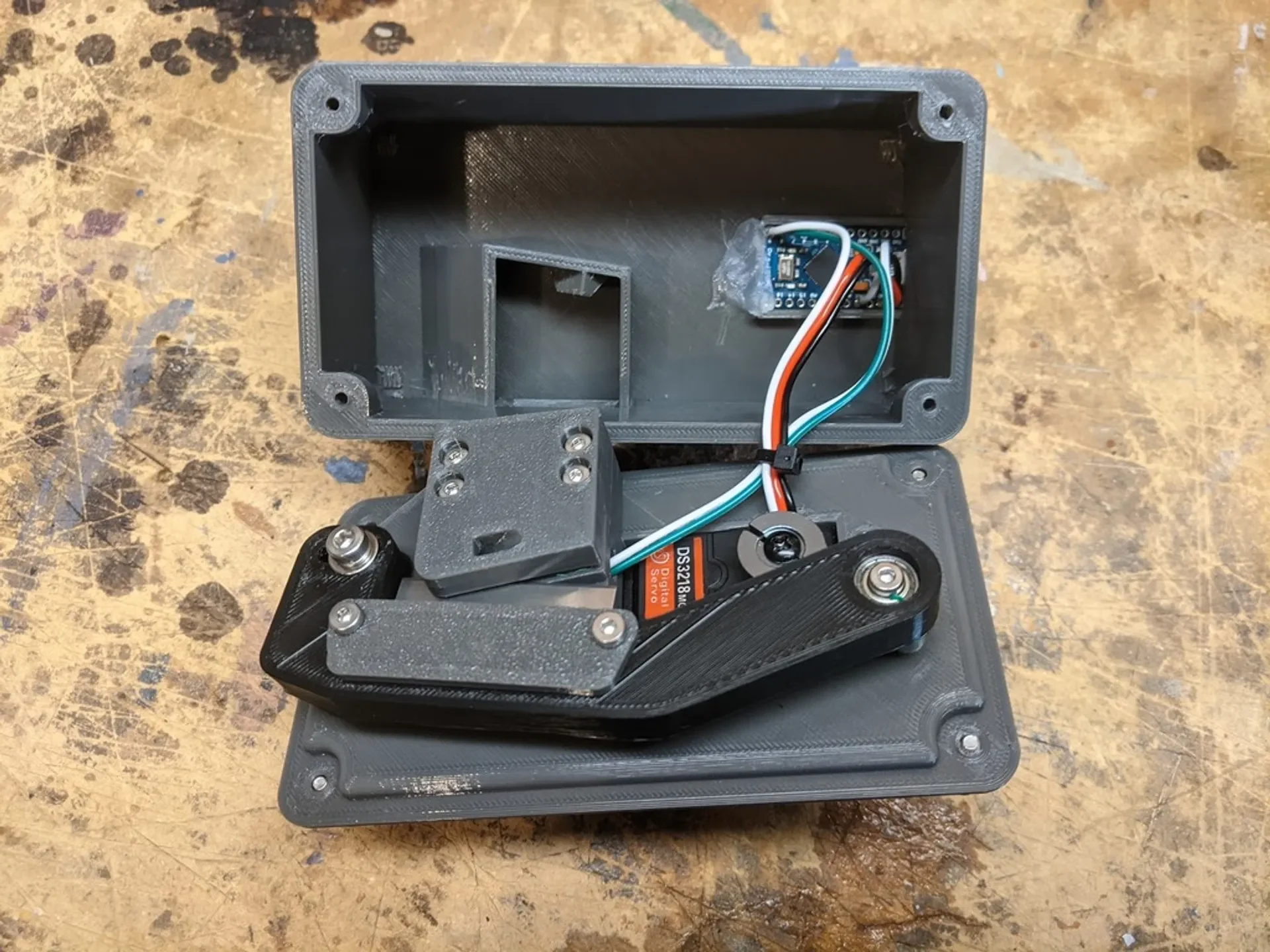

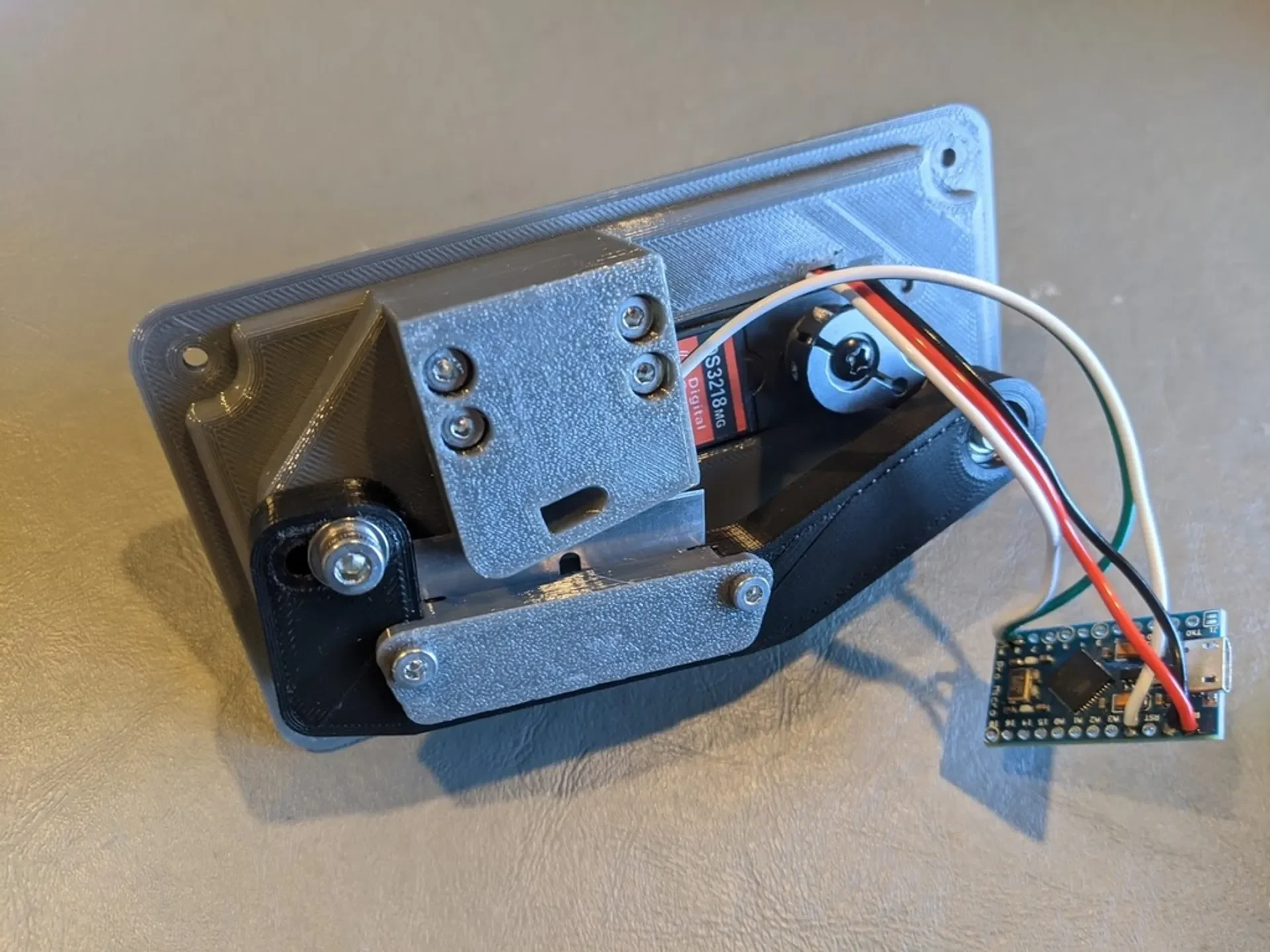

Один подшипник будет разобран и использован в качестве втулки между рычагом сервопривода и сервоприводом (место установки см. на фото):
1) используйте точное лезвие, чтобы проникнуть под крышку подшипника и снять ее.
2) снять металлическую проставку подшипника «сепаратор»
3) сдвиньте подшипники в сторону и среднюю обойму можно снять. Она будет служить в качестве втулки, которая отделит подшипник от рычага сервопривода и позволит вам надежно и без заедания затянуть рычаг сервопривода к подшипнику рычага.

(1) концевой выключатель
https://www.ebay.com/itm/5-pc-TEMCo-Micro-Limit-Switch-Lever-Arm-Subminiature-SPDT-Snap-Action-LOT/283228402482

(1) Адаптер питания USB 5 В, 1,5 А (меньше мощности и сервопривод может работать странно/некорректно)

Все детали напечатаны из PETG, поскольку он сохраняет свою форму с течением времени, поскольку PLA может деформироваться под давлением.

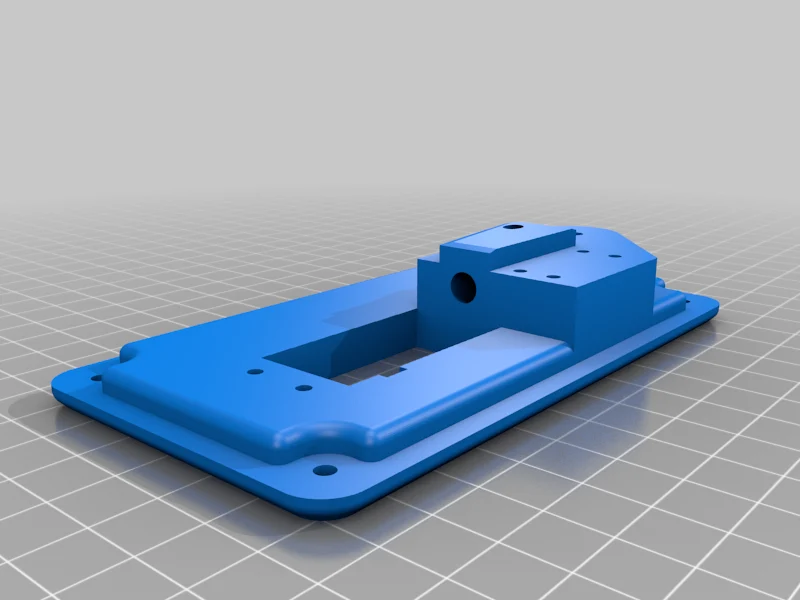

Основная пластина корпуса, режущий рычаг и крышка упора должны быть напечатаны с (4) периметрами и 30% заполнением, чтобы быть прочными и поддерживат�� рычаг и серворежущий механизм. Напечатано при более высокой температуре моего диапазона температуры нити, чтобы обеспечить прочную адгезию слоя.

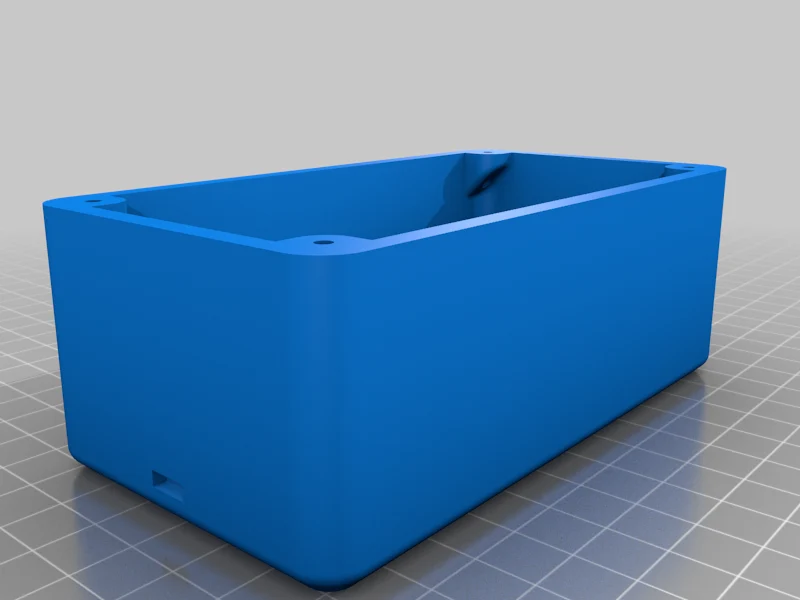

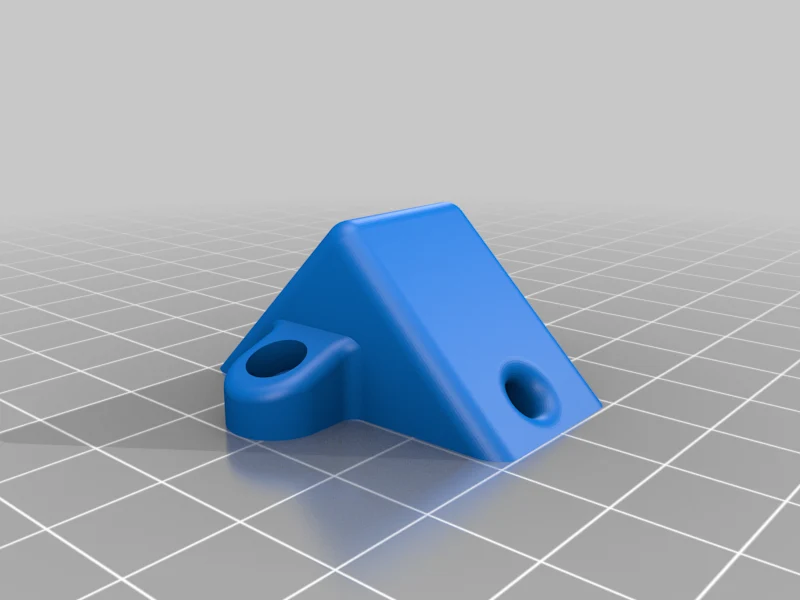

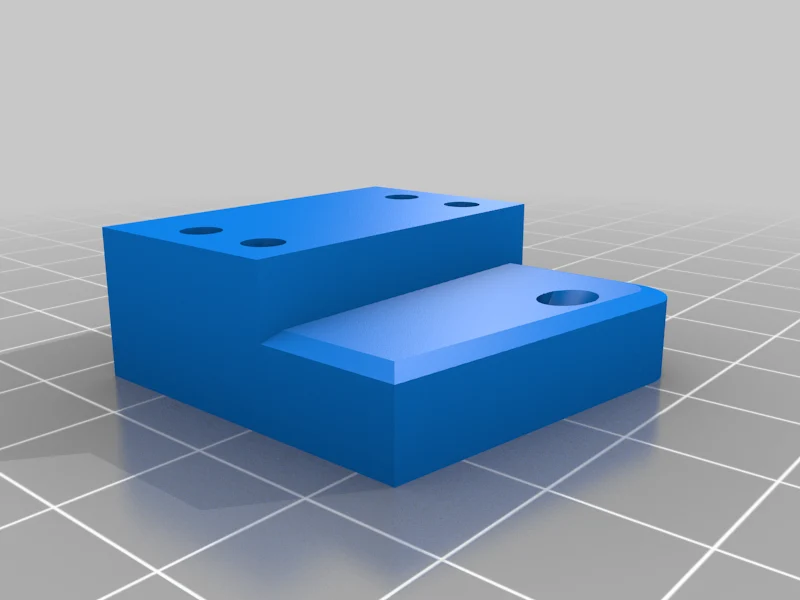

Никаких опор или полей не требуется. Детали в файлах .stl ориентированы на печатной форме так, как они должны быть.

Код сервопривода резака нити:

https://pastebin.com/Zf3W0h7w

Я добавил в код возможность подключения и отключения, чтобы сервопривод не пытался постоянно выравниваться/срабатывать, пока он не используется.

Если через две секунды после обрезки нить все еще вставлена и переключатель нажат, петля обрезки будет работать снова, пока нить не будет удалена без нажатия переключателя.

Вы создадите эскиз в Arduino IDE и загрузите его на свою плату Arduino. Существует множество руководств о том, как это сделать. :)

Настройки печати

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.20

Заполнение:

варьируется

Нить:
н/д ПЭТГ

Примечания:

См. примечания.

Категория: Аксессуары для 3D-принтеров
