Плата Arduino Uno

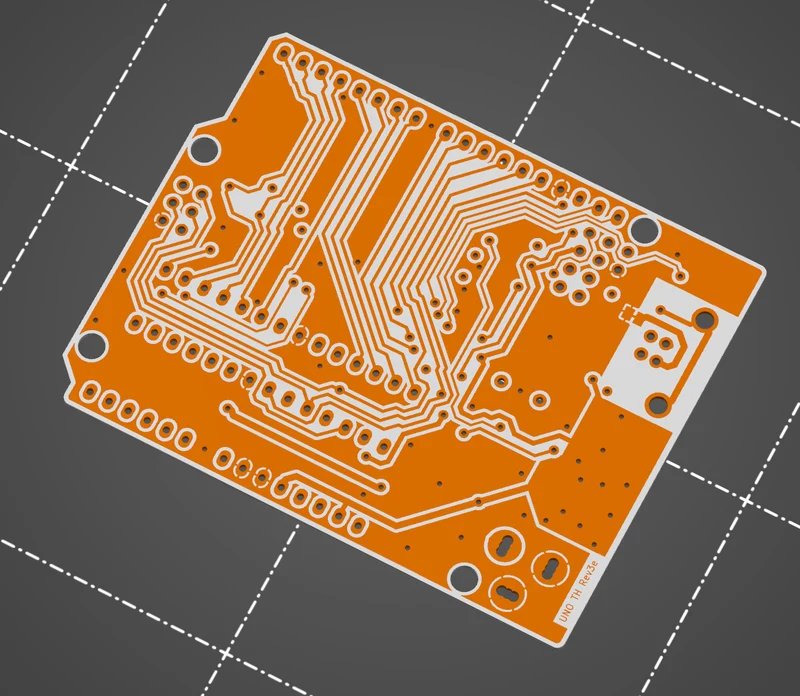

3D-модель платы Arduino Uno из нескольких материалов. Состоит из двух частей: STL, содержащего проводящие части (как медь в стандартной печатной плате), и STL, содержащий диэлектрику («плату»). Модель укомплектована сверлами и отверстиями. Если бы проводящая часть была напечатана нитью с достаточно низким сопротивлением, плата была бы полностью работоспособной.

Эта работа находится в стадии разработки, цель которой — разработат�� процедуру 3D-печати полнофункциональных печатных плат. Идея состоит в том, чтобы напечатать печатные платы с проводящей нитью, а затем покрыть их медью, чтобы добиться почти нулевого сопротивления на дорожках.

В настоящее время я разрабатываю библиотеку Python для преобразования проектов Kicad в STL. После завершения я выпущу его бесплатно для всех. Другие производители работают над настройкой процесса гальваники 3D-печатных деталей (https://projectquine.substack.com/).

На этом этапе я публикую модели, чтобы посмотреть, захочет ли кто-нибудь попытаться их распечатать и таким образом разработать подходящий профиль печати. Модели должны быть пригодны для печати с использованием сопла диаметром 0,2 мм.

Я ориентируюсь на prusa mini с ручной сменой материалов (т. е. ручная замена нити, https://forum.prusaprinters.org/forum/prusaslicer/manual-multicolor).

Я обновлю это описание, когда появится новая информация.
