Ремикс Arduino Tricorder для печати
Я печатал эти детали несколько десятков раз и по ходу дела вносил изменения, чтобы детали печатались правильно/красивее/согласованно/соответствовали моим предпочтениям в сборке.

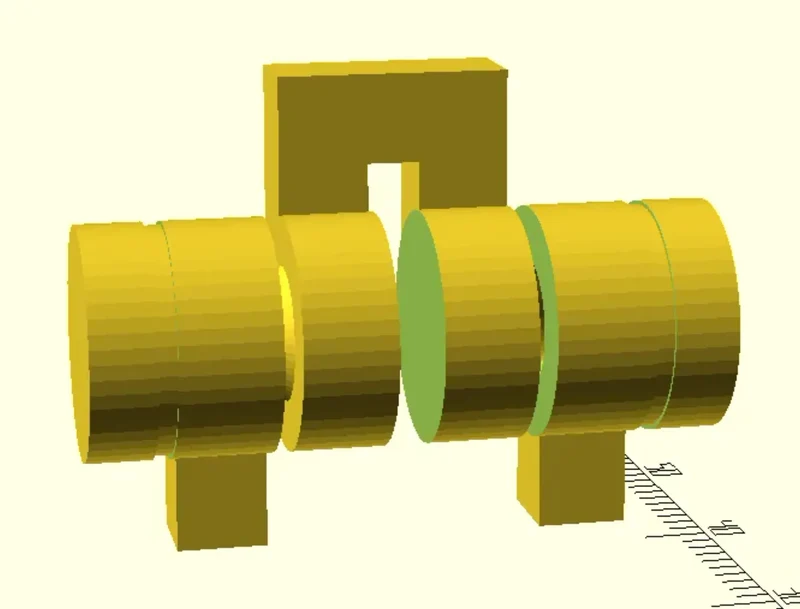

Здесь нет файлов stl, распечатайте, используя файл 3mf. Все моды были сделаны с использованием инструментов PrusaSlicer. Новые петли сделаны в OpenSCAD.
Схема подключения и программное обеспечение находятся на GitHub: https://github.com/thatdecade/ArduinoTricorder.
Изменения в ремиксе:

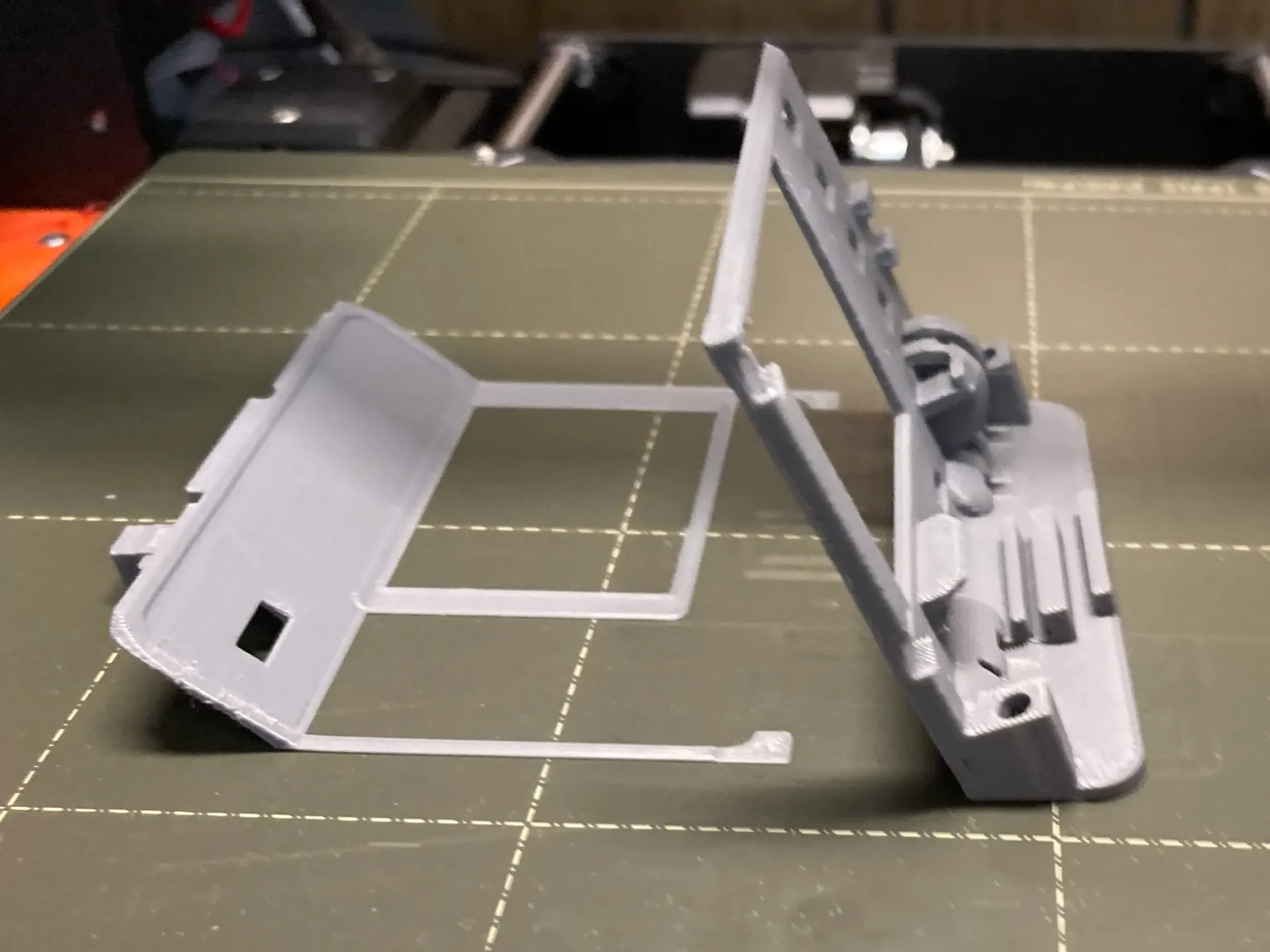

Разделите панель управления на две части, чтобы избежать сложного для печати крутого выступа.
Чтобы напечатать лица впритык к кровати, я снял петли и распечатал отдельно.
**Заменены шестигранные стойки и винты M2,5 на вставки с горячей резьбой M2,5. Я предпочитаю термоплавкие вставки фрикционным/клееным гайкам.
Для сборки дв��ри нужен только один винт. Конструкция с двумя винтами перекрывала корпус фонаря EMRG.
Кнопки на печатной плате на 0,6 мм длиннее, поэтому их легче нажимать на лицевую сторону.
Каждый цвет деталей находится в отдельном файле 3mf для удобства сортировки.
**Винты M2,5 идеально подходят к отверстиям для винтов на Adafruit Feather nRF52840 Sense. M3 также подойдет, но вам придется сверлить отверстия в печатной плате шире.
Новые детали:
Полный список деталей см. в сборке Lambtor. Эти винты и резьбовые вставки заменяют шестигранные стойки.
Резьбовые вставки M2,5
Набор пластиковых винтов M2.5 или набор металлических винтов
Я являюсь участником партнерской программы Amazon Services LLC, партнерской рекламной программы, призванной предоставить мне возможность зарабатывать комиссионные, размещая ссылки на Amazon.com и дочерние сайты.
Печать Примечания:
Распечатайте каждую деталь отдельно, как указано в файлах 3mf (100% заполнение, PLA) соответствующего цвета.
Вы можете попытаться распечатать весь лоток из моего gcode, но я бы не рекомендовал это делать. Детали намного красивее, если распечатать их по одной.
Заполнение 100% важно. Некоторые из этих частей соединяются вместе и действительно нуждаются в дополнительной прочности.
Используемые нити:
Jessie Premium PETG Прозрачный
Jessie Premium PLA Overcast Серый с блестками
Jessie Premium PLA Soul Черный блеск
Jessie Premium PLA Red Ice полупрозрачный
Jessie Premium PLA Golden Winner Блеск
Лично я считаю, что Jessie PLA хорошо печатает на моем столе Prusa при температуре 75°C для первого слоя, лучше всего держится при температуре 60°C для остальных слоев. Не стесняйтесь менять профиль нити на тот, который лучше всего подходит вам.
Примечания по сборке:

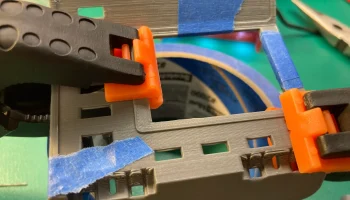

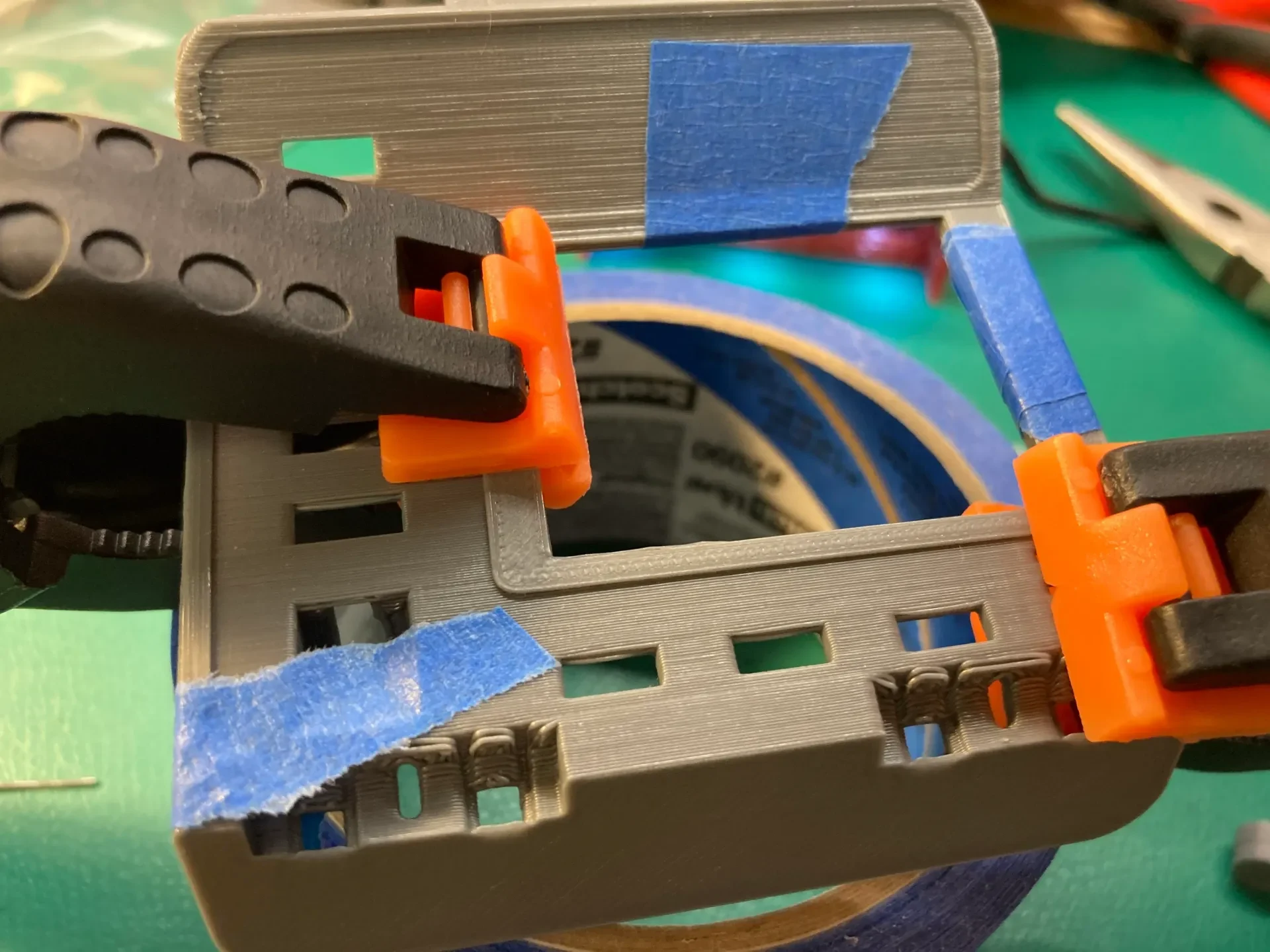

Прикрепите части корпуса-лица-верха и корпуса-лица-низа суперклеем (точка-точка, не много). Зажмите зажим на несколько часов, прежде чем продолжить.
Установите вставки с горячей резьбой.
Предварительно установите два винта в лицевую часть корпуса снизу, затем вставьте их в корпус и затяните винты.

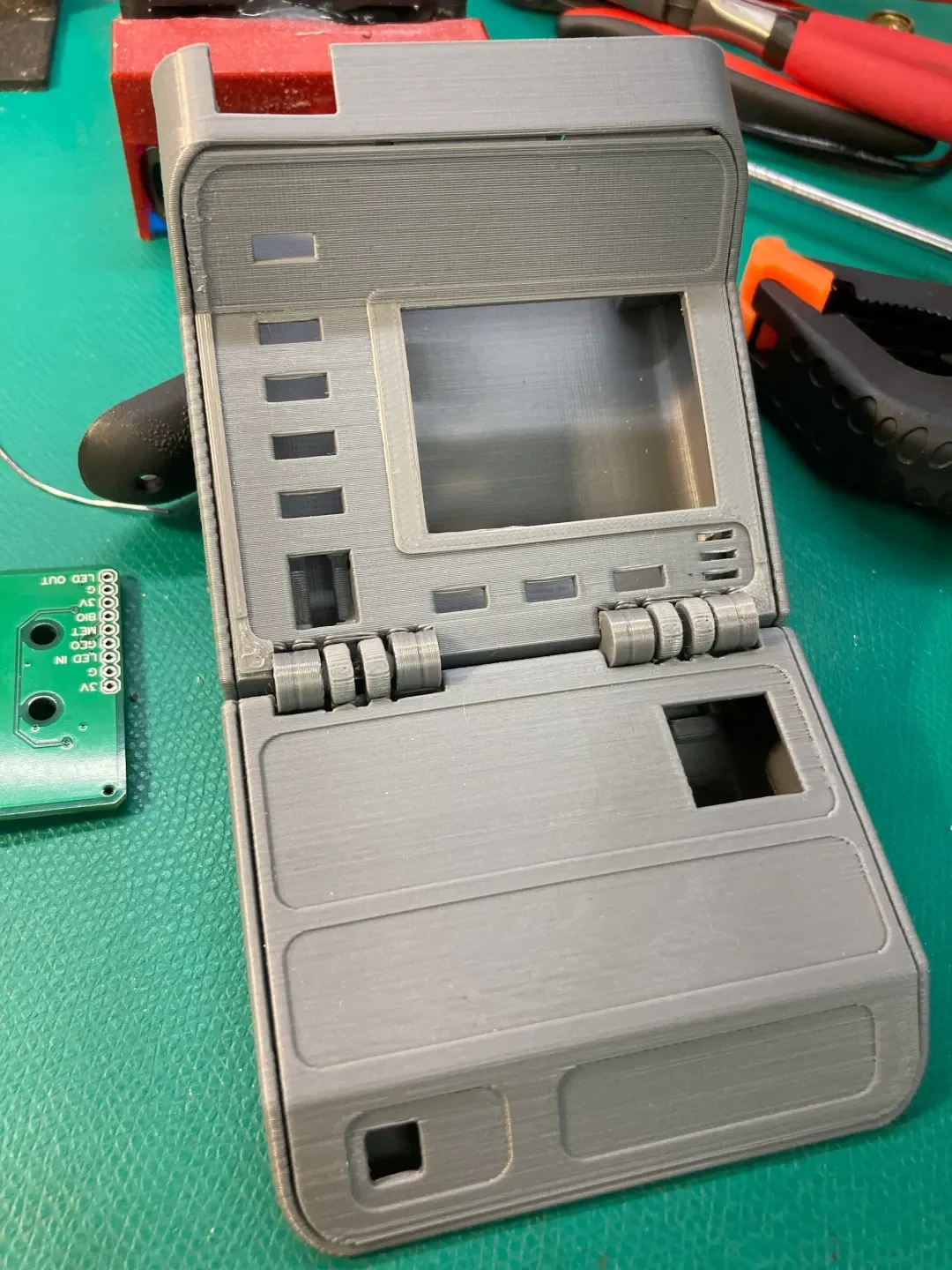

Вставьте дверную поверхность в дверную коробку и прикрутите ее.

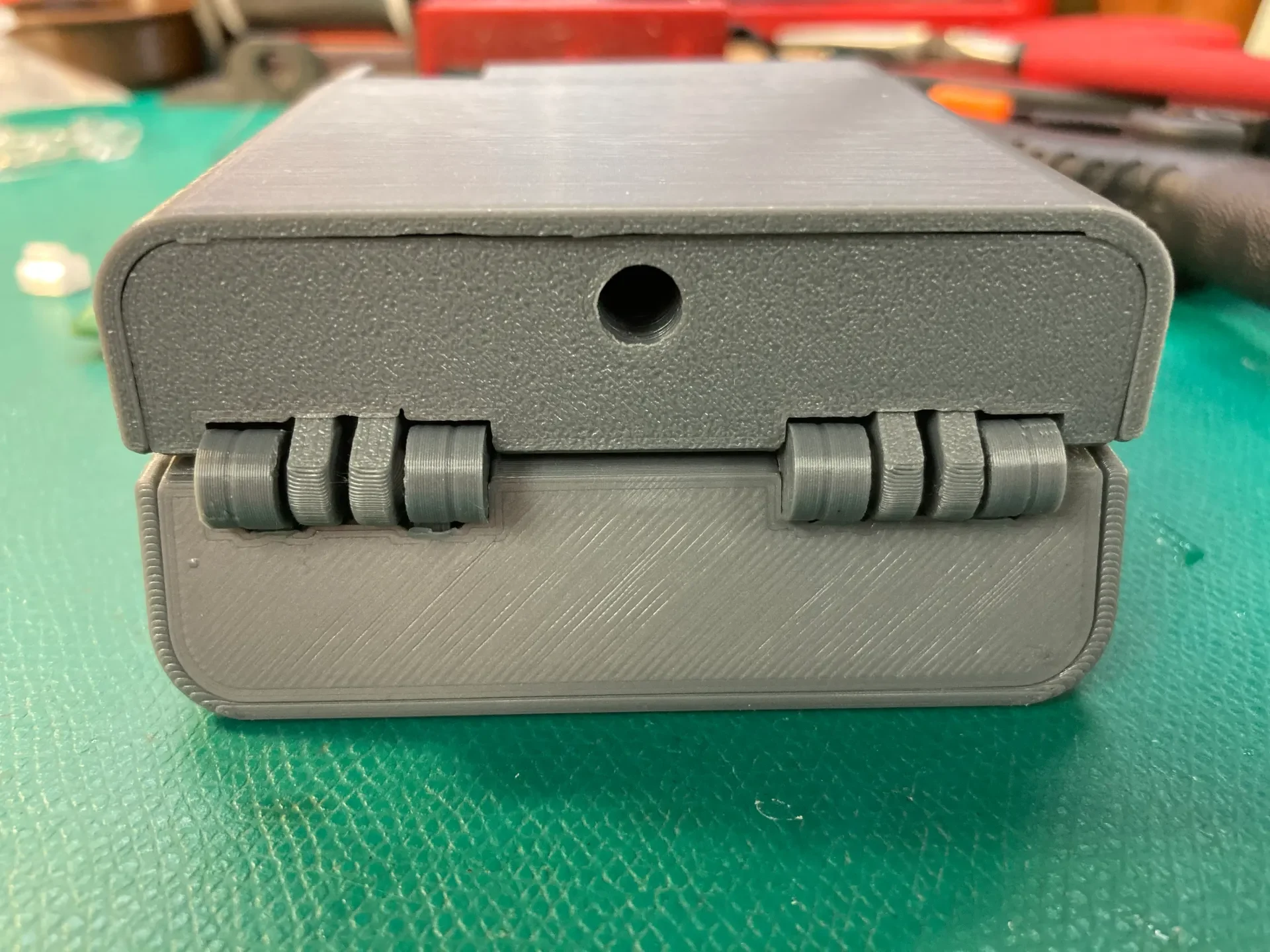

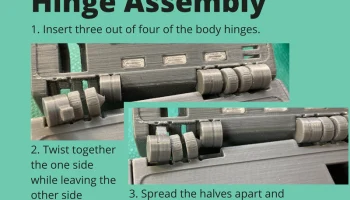

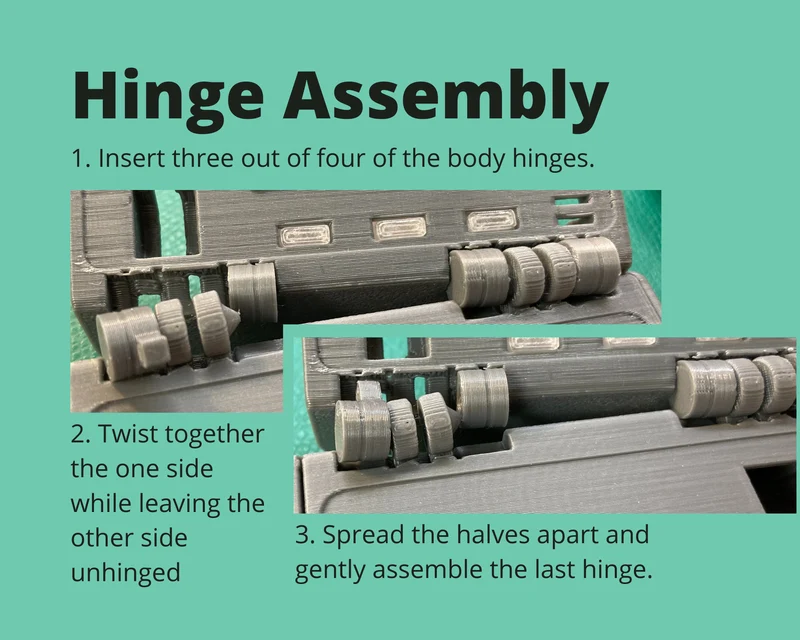

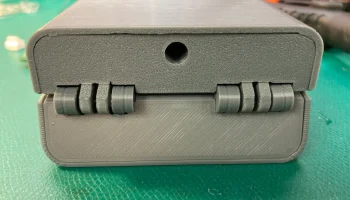

Следующий шаг — соединить петли вместе. Это сложно, советы смотрите на фото. Мне больше всего повезло:
Вставьте четыре петли корпуса и две дверные петли.
Снимите одну из внешних петель корпуса.
Вверните петли с одной стороны.
Раздвиньте корпус и дверь и используйте зазор, чтобы переустановить последнюю петлю кузова.
Советы по петлям:
* Петли герметичны и вставляются ЖЕСТКО.
* Если вы считаете, что это необходимо, удалите материал ножом и отрегулируйте посадку.
* Если вы случайно удалили слишком много материала и петли плохо прилегают к корпусу или дверным узлам, разберите все и капните внутрь каплю суперклея.
Сделанный. Теперь вы можете разобрать и собрать трикодер по своему усмотрению, установив электронику и другие детали, напечатанные на 3D-принтере :)
