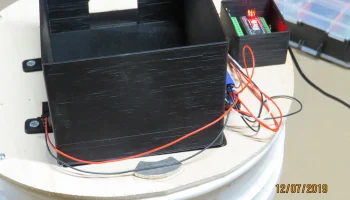

Мышеловка - сервопривод, управление осуществляется с помо...

Использует мини-сервопривод для открытия/закрытия люка и фотодатчик с помощью луча для открытия люка.

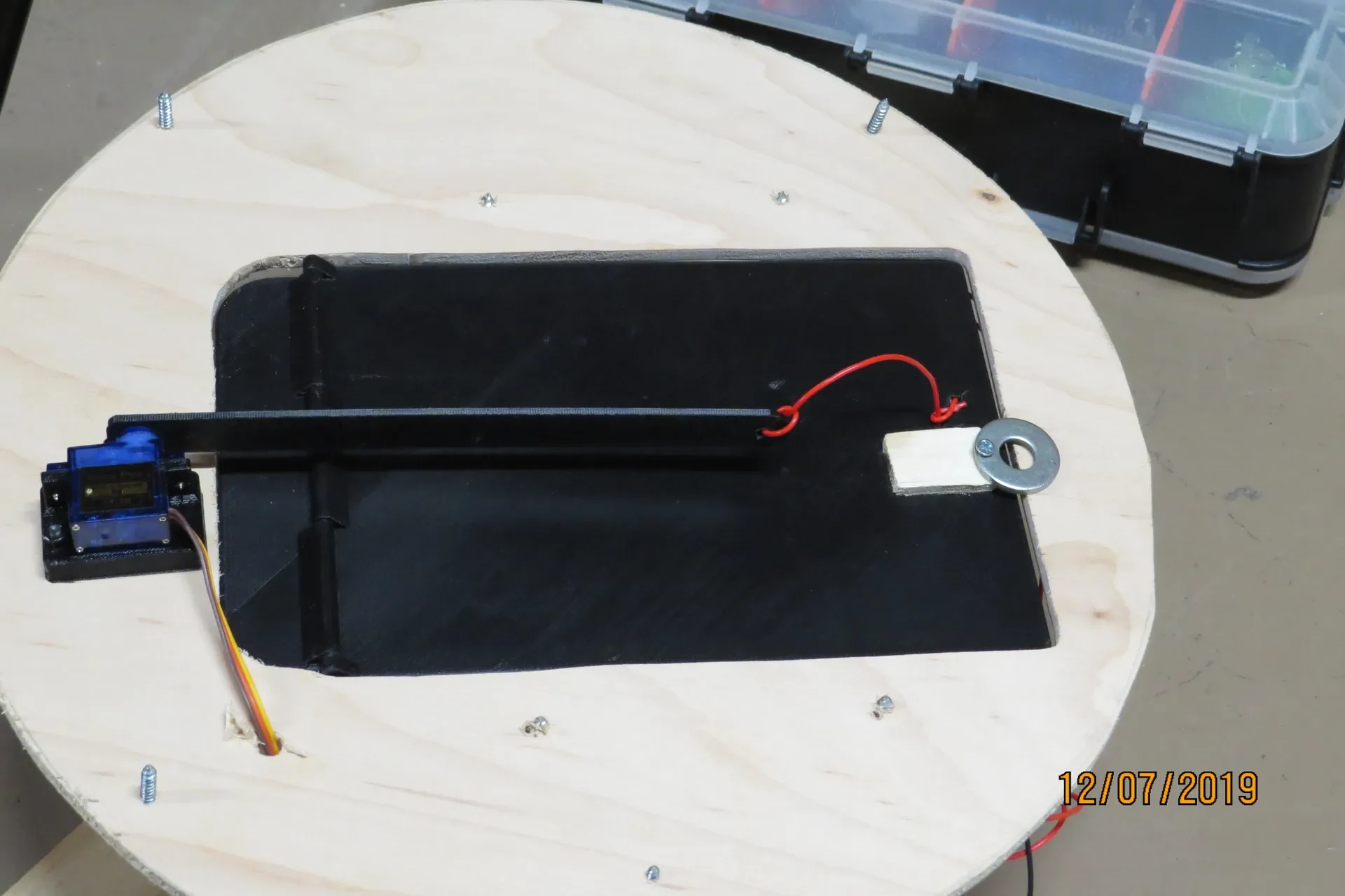

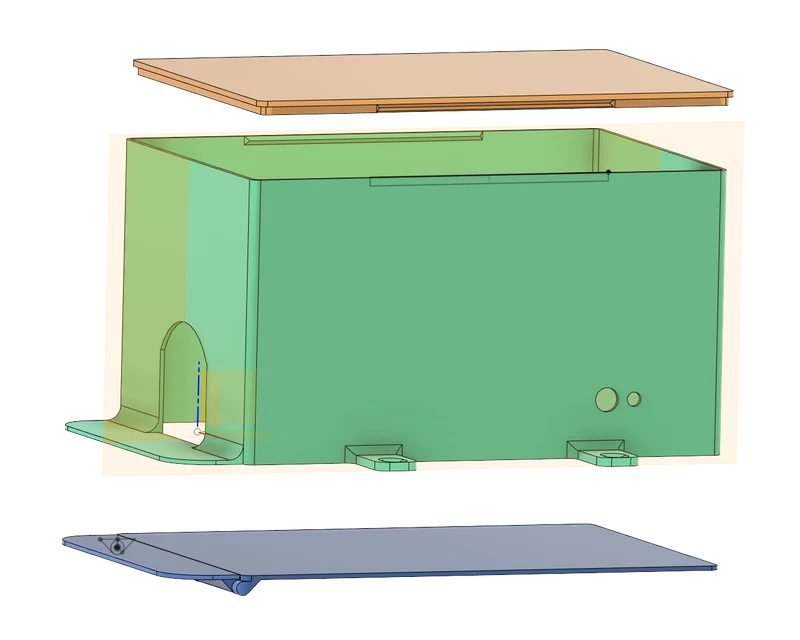

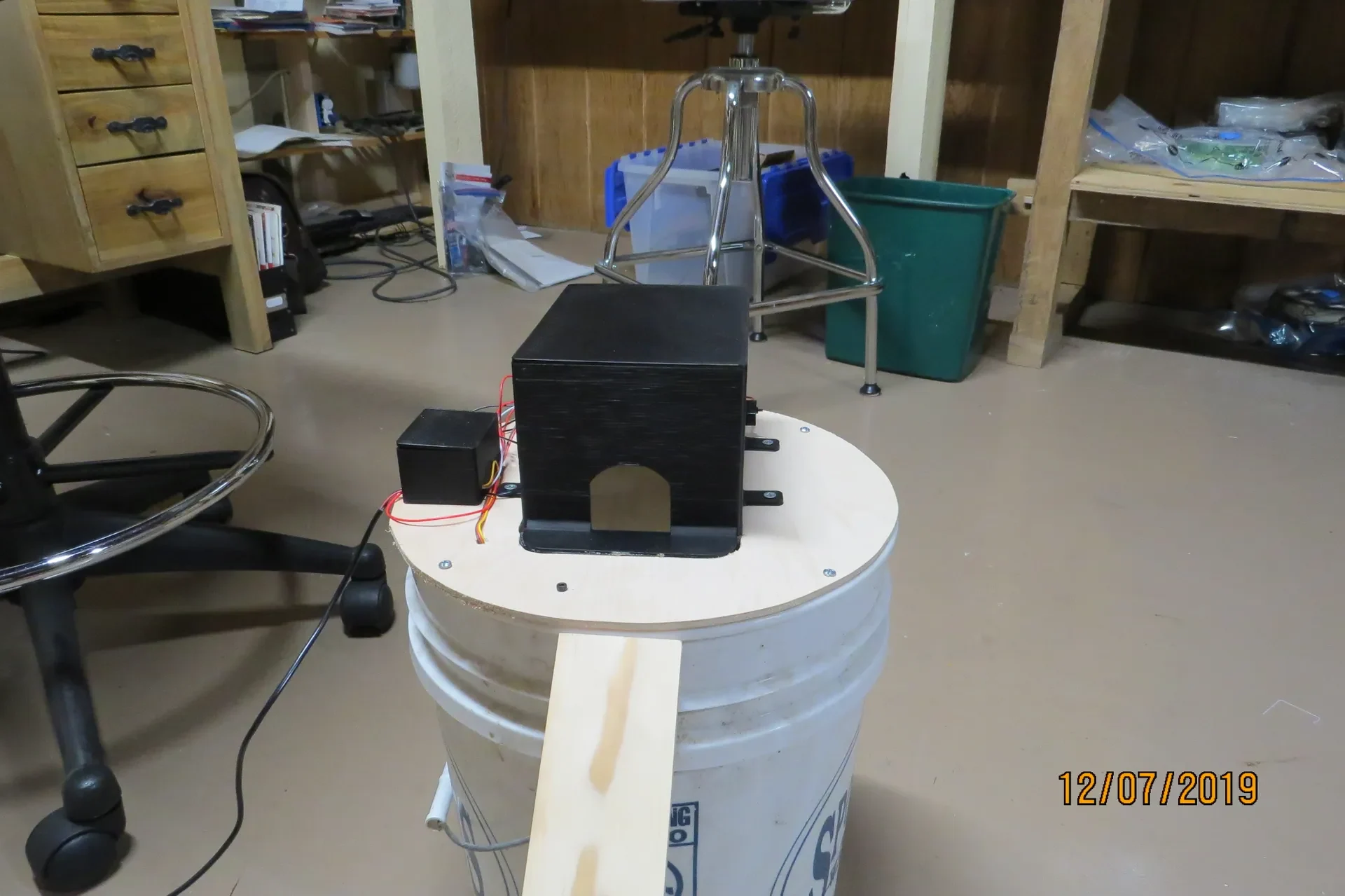

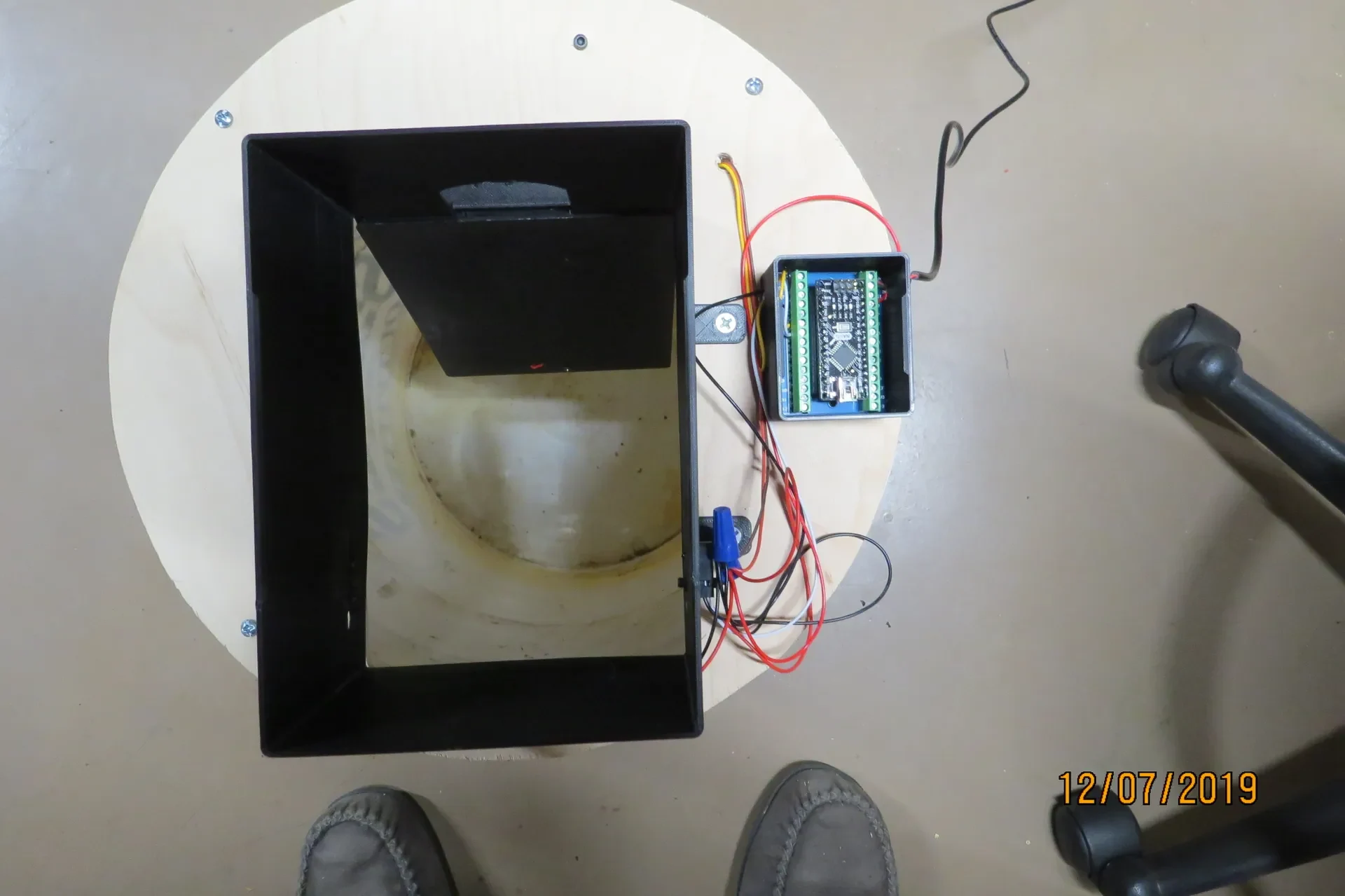

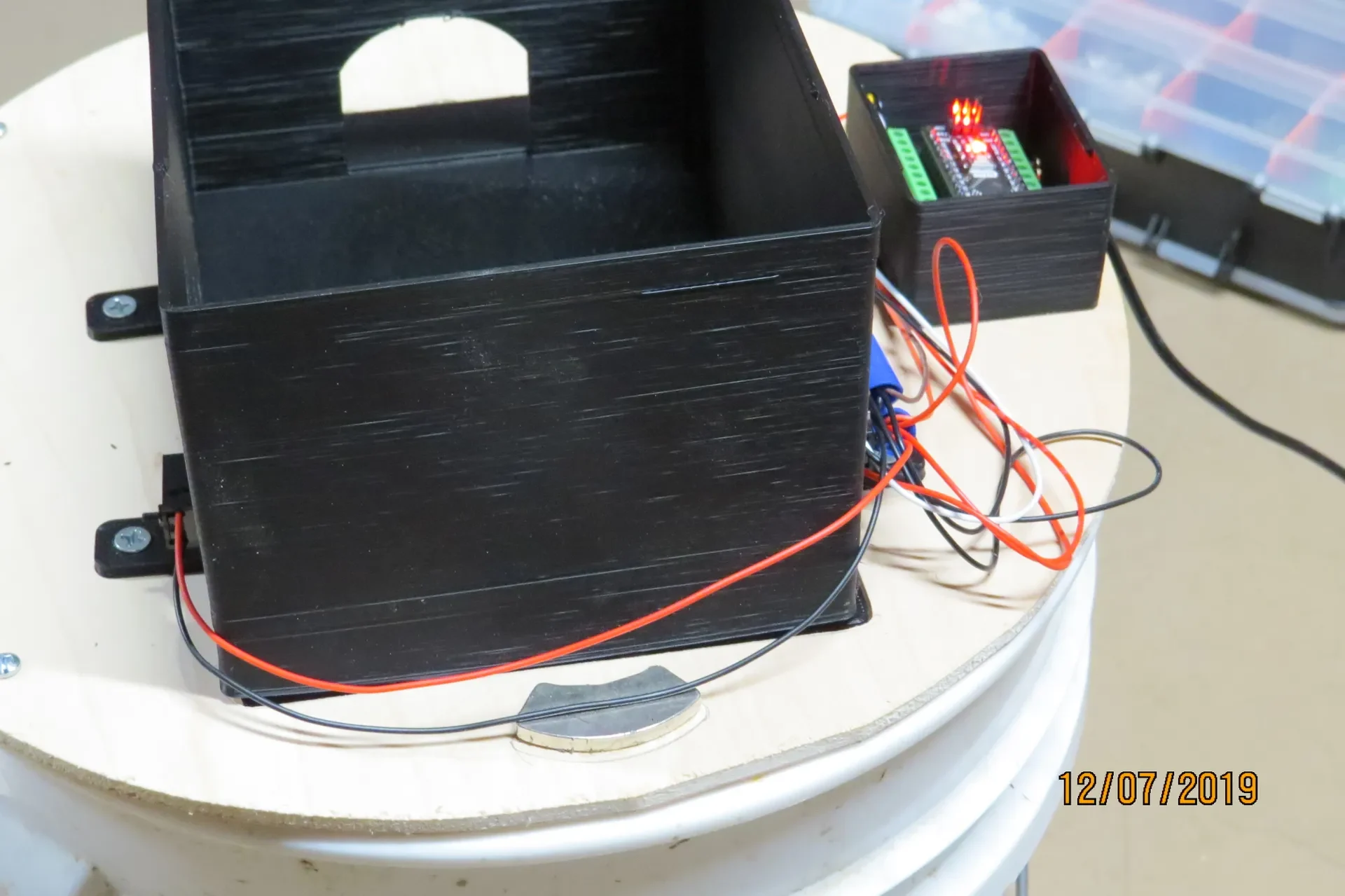

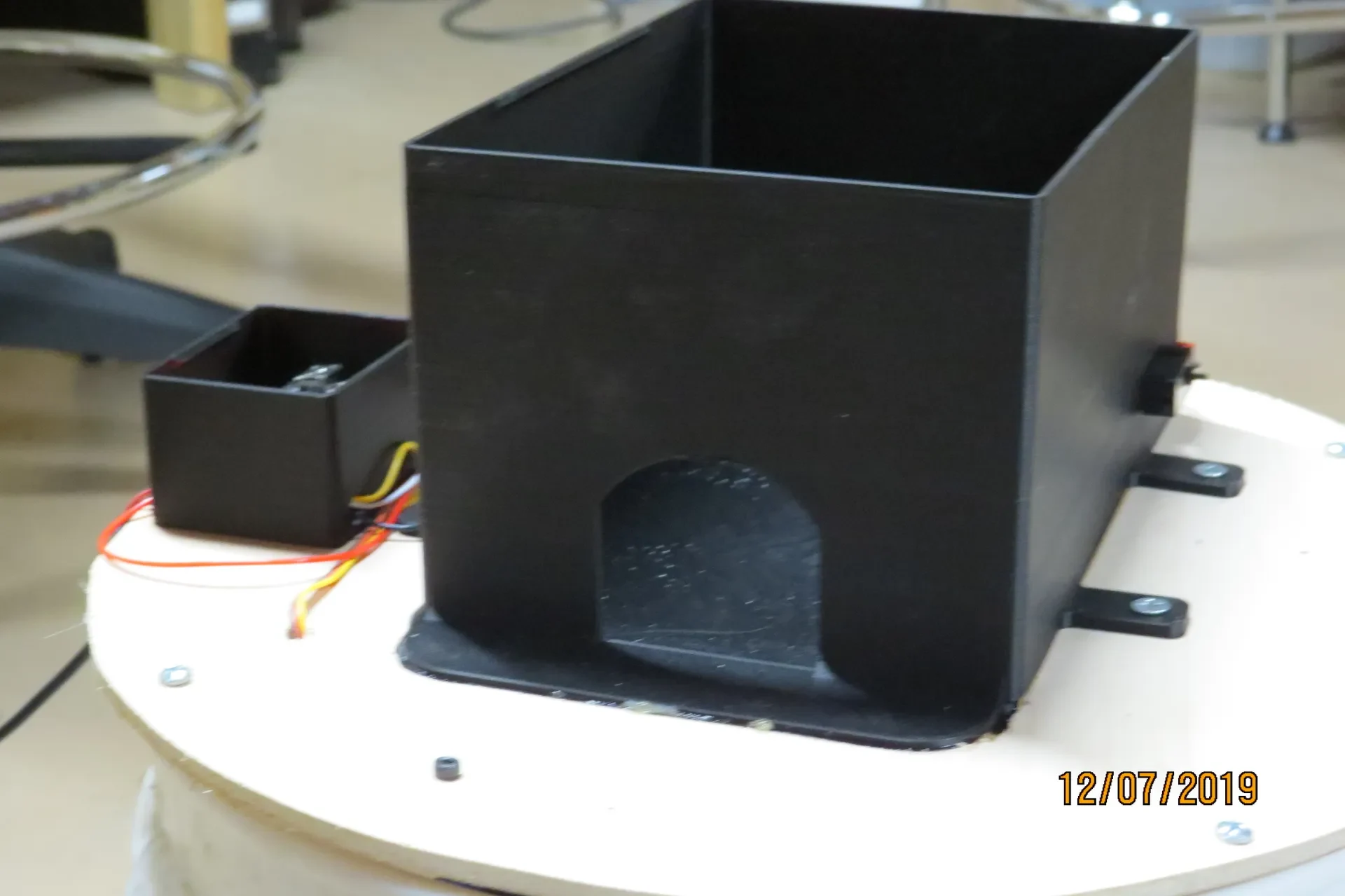

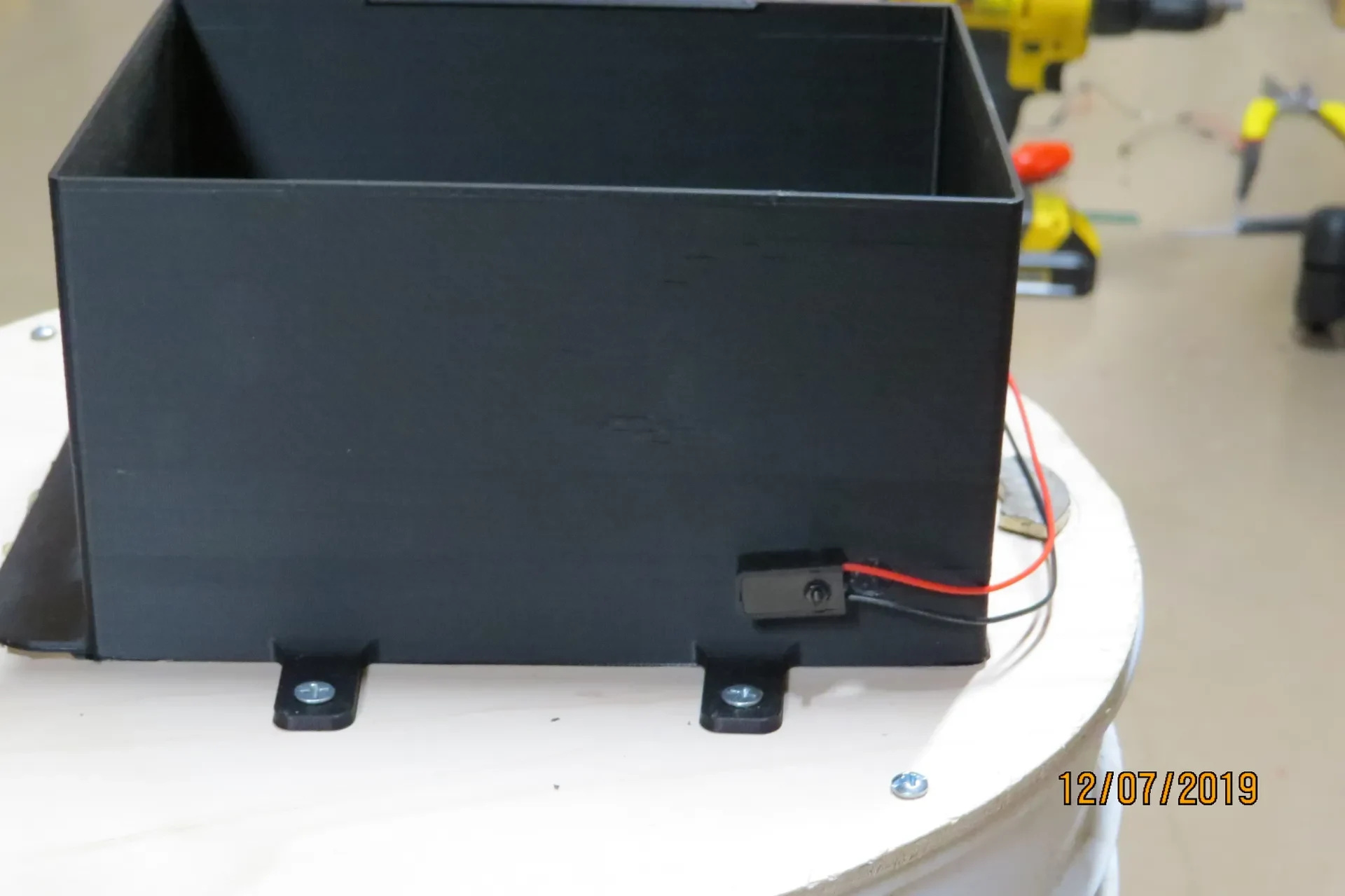

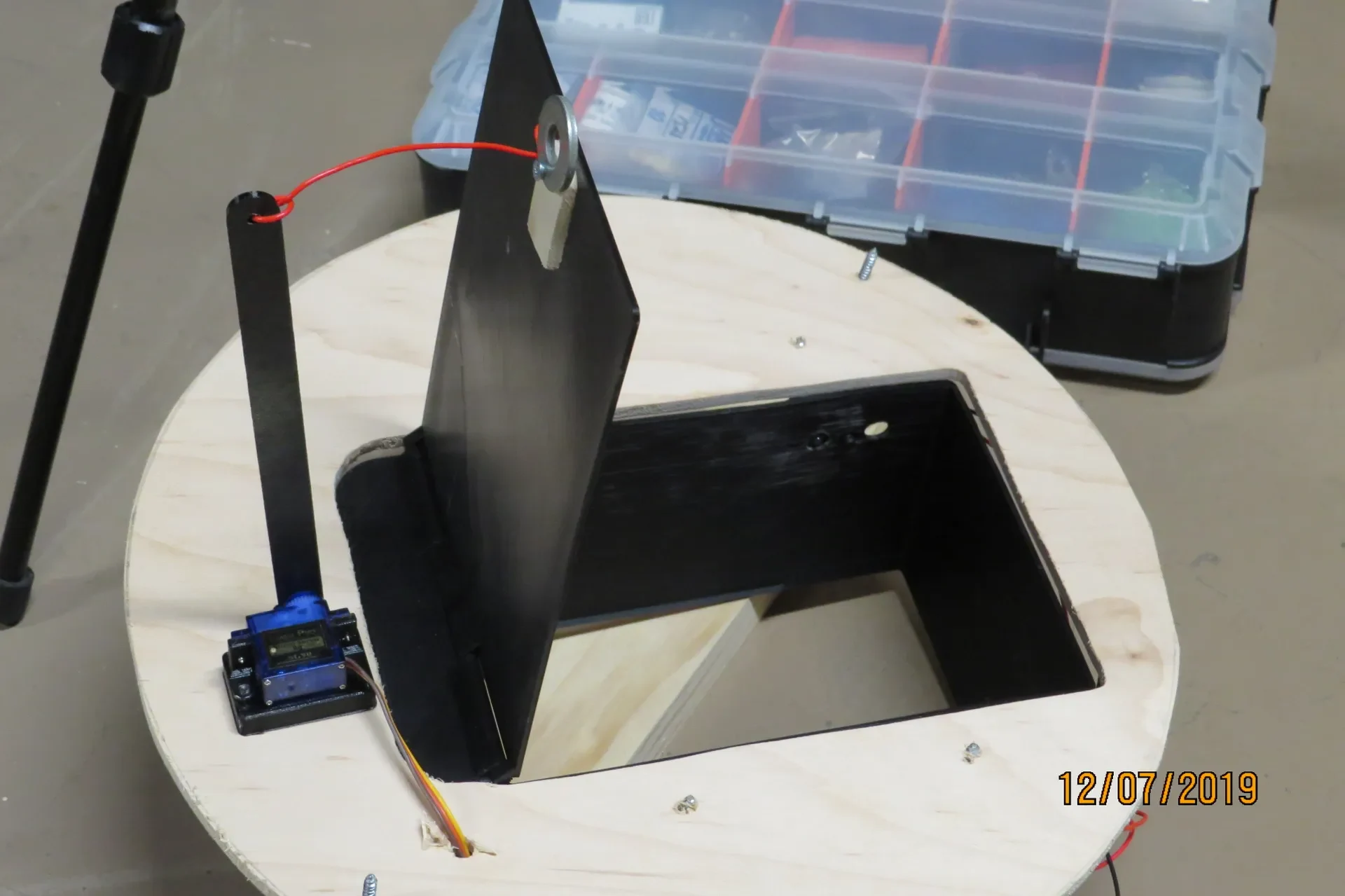

Я вырезал кусок фанеры толщиной 1/4 дюйма, чтобы он мог поместиться на ведро. Обрисуйте корпус на этом и вырежьте его. Приклейте люк к корпусу. Установите корпус на фанеру. Прикрепите датчики сквозного луча к корпусу. Установите сервопривод на крепление сервопривода. шайбу к нижней части люка и приклеил редкоземельный магнит от старого жесткого диска к фанере, чтобы люк оставался закрытым. Необходимо поэкспериментировать с положением магнита, необходимо удерживать люк закрытым, но не настолько сильно, чтобы сервопривод не мог его открыть. Привяжите кусок веревки к закрывающему рычагу и прикрепите другой конец к люку по мере необходимости.

Запрограммируйте Arduino, намажьте немного арахисового масла на дальнем конце корпуса ловушки и проверьте его.

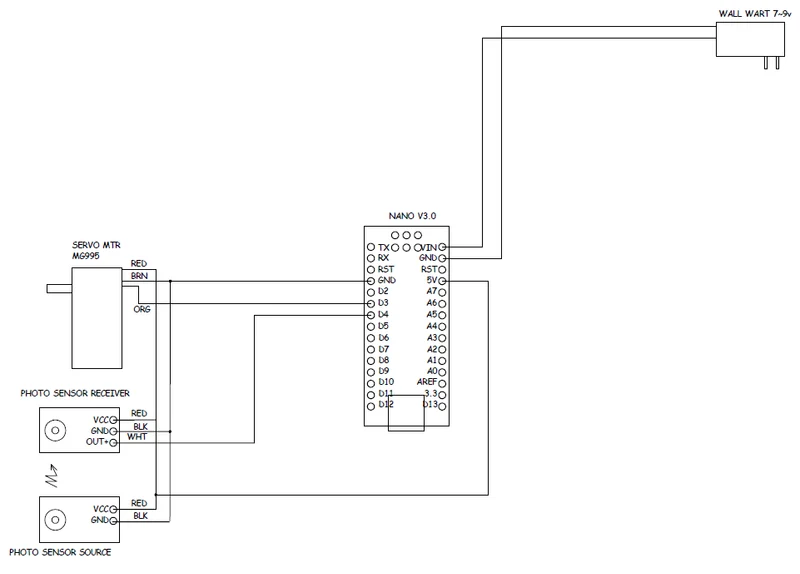

Схема подключения включена. Не могу загрузить программу Arduino. Напишите мне комментарий, и я отправлю ее по электронной почте.

Используемые детали: (все доступны на amazon.com)
Сервопривод: MG995
Ардуино: Нано
Адаптер с винтовыми клеммами Arduino Nano
ИК-датчик прерывания луча Adafruit Accessories — 3 мм
Воллварт 9в 2000мА
Фанера 12х12х1/4 дюйма.
Клей
ведро на 5 галлонов
редкоземельный магнит
разные винты, болты, гайки

Видео:

Программу и схему Arduino можно найти на Thingivers:
https://www.thingiverse.com/thing:4021439

Распечатать инструкции

.15 мм
20% заполнение
черный ПЛА
