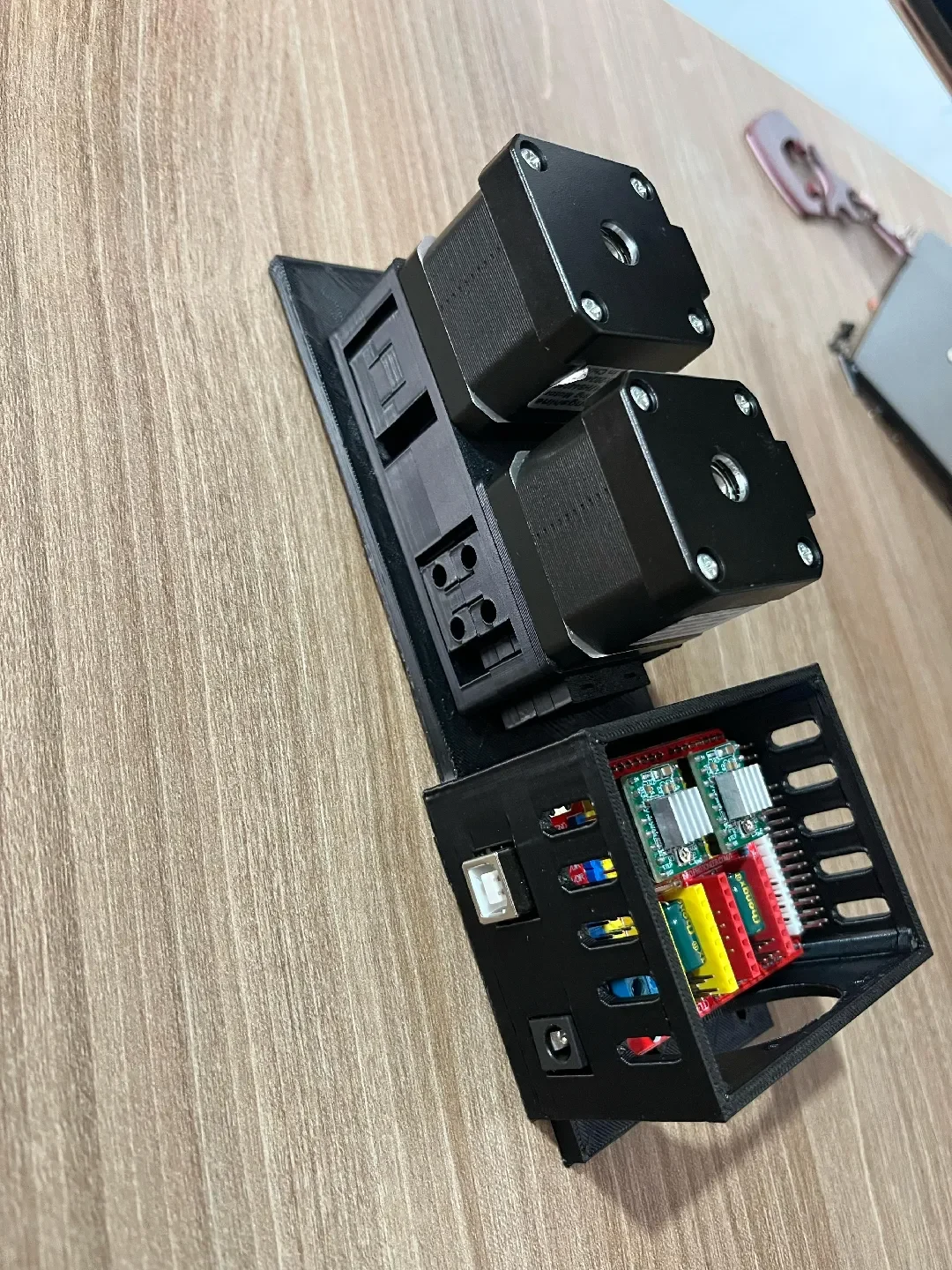

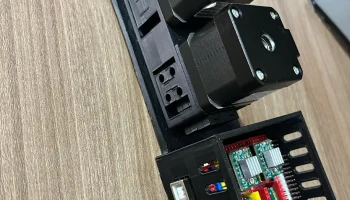

3DChameleon K1c/K1/K1max Arduino Uno + щит с ЧПУ V3
**PROJETO EM ANDAMENTO, AINDA NÃO FOI CONCLUIDO**
Montando или 3DChameleon на K1C и K1 Max
Когда я начал работу над 3DChameleon и, как и раньше, не видел, как легко модифицировать или монтировать для моих K1C и K1 Max, я решил написать это руководство. Моя цель — облегчить этот процесс для всего, что нужно реализовать, чтобы изменить.
Этот проект — это воодушевление, в котором есть немного покоя. Найдите все, что вам нужно, включая G-код и настройки Arduino. Другие участники форума утверждают, что другие проекты уже существуют, и воссоединяются для более важного использования.
Список игрушек для Монтара или 3DChameleon
Роламентос
Роламентос 625ZZ: https://pt.aliexpress.com/item/1005005321486587.html?spm=a2g0o.order_list.order_list_main.5.12eacaa4Kqy2pJ&gatewayAdapt=glo2bra
Роламентос 6800 (10х19х5мм) — 5 штук: https://pt.aliexpress.com/item/1005004196304077.html?spm=a2g0o.order_list.order_list_main.47.12eacaa4Kqy2pJ&gatewayAdapt=glo2bra
Компоненты электроники

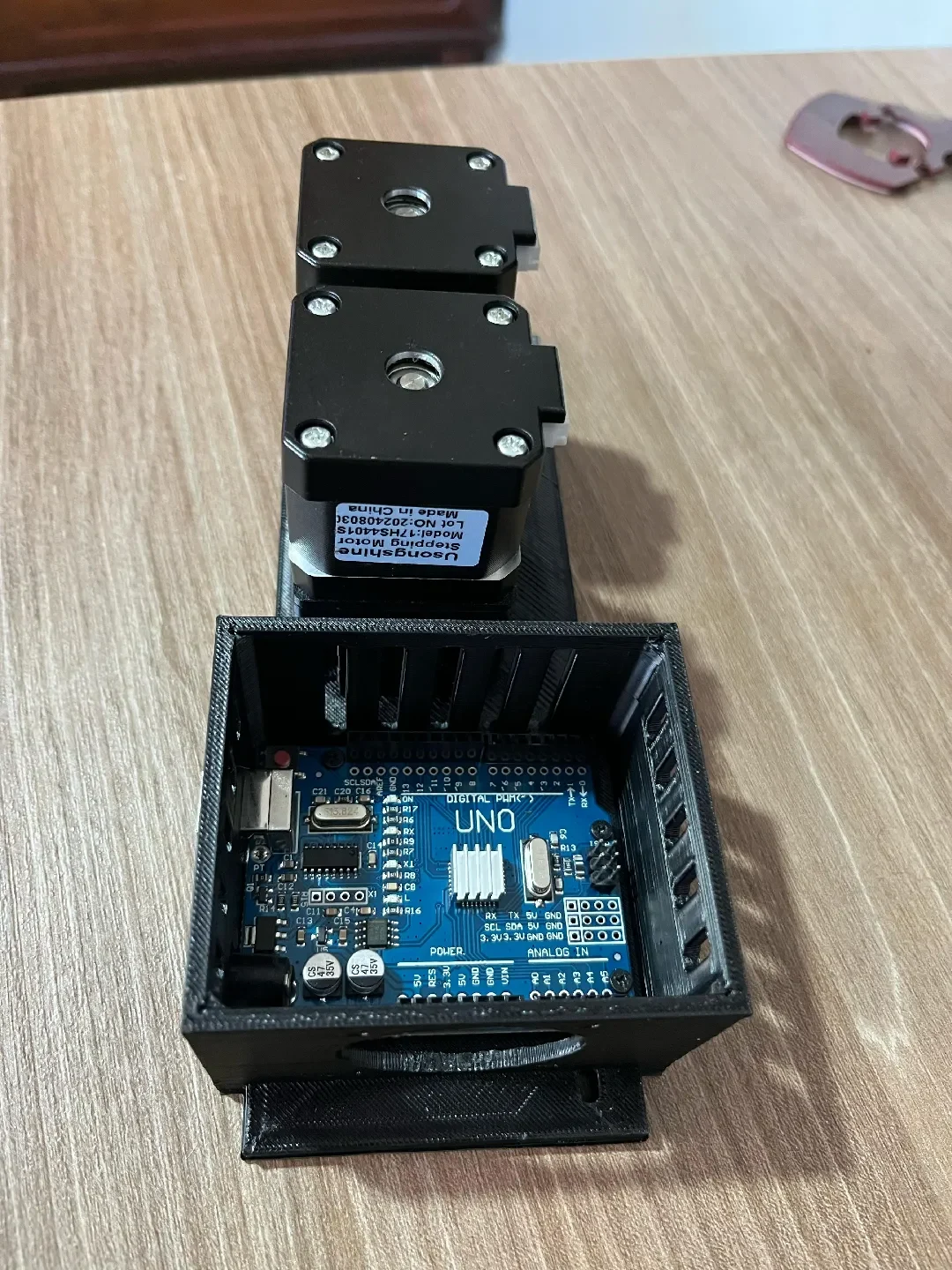

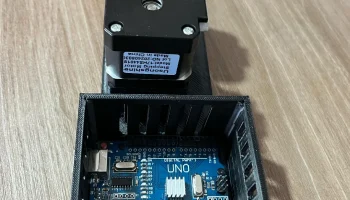

Arduino Uno + CNC Shield + 4 драйвера: https://pt.aliexpress.com/item/1005006730570290.html?spm=a2g0o.order_list.order_list_main.11.12eacaa4Kqy2pJ&gatewayAdapt=glo2bra
Дисплей OLED 0,96 дюйма (опционально): https://pt.aliexpress.com/item/1005006501624032.html?spm=a2g0o.order_list.order_list_main.23.12eacaa4Kqy2pJ&gatewayAdapt=glo2bra
Механика
Экструдер Engrenagem (B-MK8): https://pt.aliexpress.com/item/32903728827.html?spm=a2g0o.order_list.order_list_main.17.12eacaa4Kqy2pJ&gatewayAdapt=glo2bra
Оптика Acoplador: https://pt.aliexpress.com/item/1005007075825861.html?spm=a2g0o.order_list.order_list_main.30.5ef01802Z658e0&gatewayAdapt=glo2bra
Тубо ПТФЭ: https://pt.aliexpress.com/item/1005006966620068.html?spm=a2g0o.order_list.order_list_main.41.12eacaa4Kqy2pJ&gatewayAdapt=glo2bra
Parafuso M3 x 30 мм (20 песо): https://produto.mercadolivre.com.br/MLB-2797256477-parafuso-com-cabeca-allen-m3-x-30mm-inox-20-pecas-_JM
Фонтес и Моторес

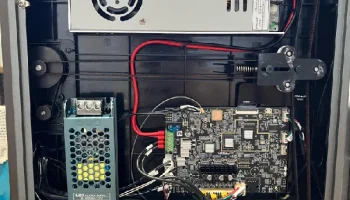

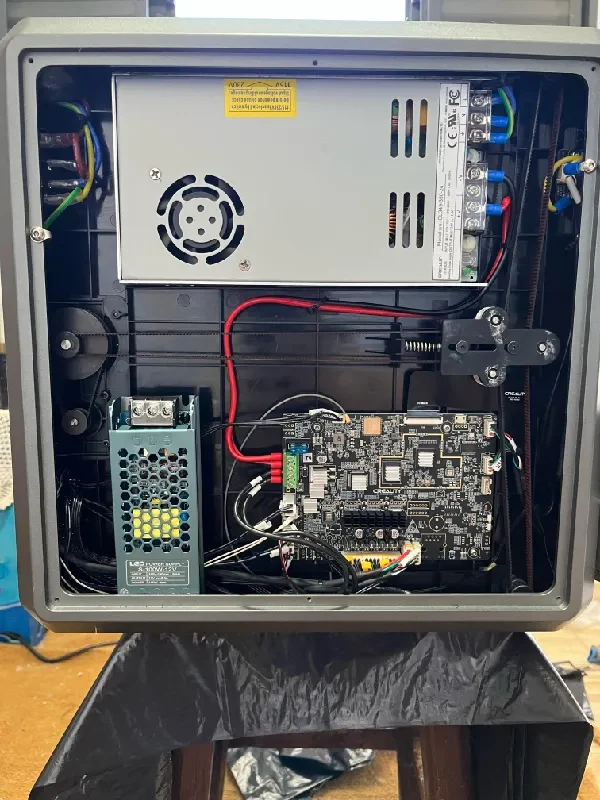

Фонарь 12 В, 100 Вт (дополнительно, если необходимо, чтобы это соответствовало требованиям): https://pt.aliexpress.com/item/1005007300651252.html?spm=a2g0o.order_list.order_list_main.29.12eacaa4Kqy2pJ&gatewayAdapt=glo2bra
(Ainda estou procurando um lugar para installer ela, então por vor esperem um mod para instalar na parte de baixo junto com a fonte original)
Дви��атель Nema 17 (минимум 3 кг/фут, рекомендуется 4401): https://produto.mercadolivre.com.br/MLB-3302914449-motor-de-passo-nema-17-de-42kgf-para-impressora-3d-_JM?quantity=2
Экструзора

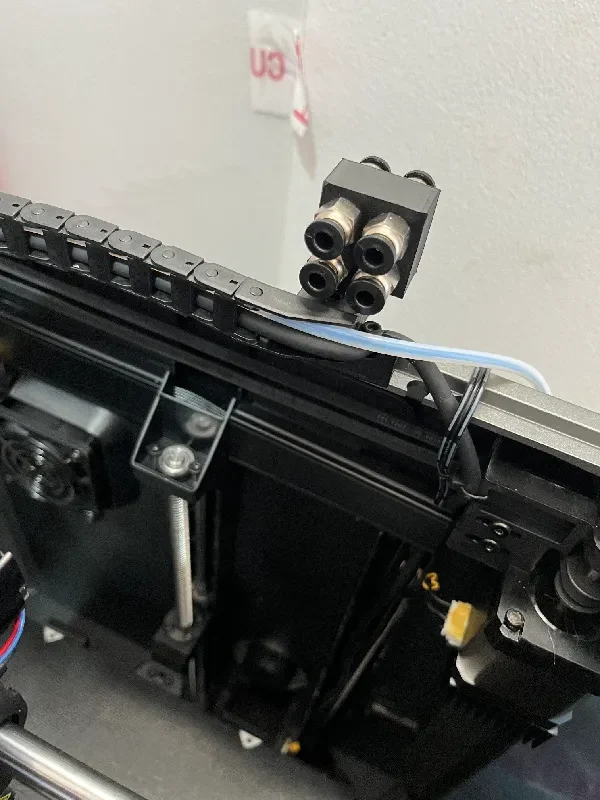

Конектор ams bambu 4 em 1
https://pt.aliexpress.com/item/1005007494013265.html?spm=a2g0o.order_list.order_list_main.101.7231caa4LZsOeJ&gatewayAdapt=glo2bra
В этом списке детей вы найдете все или то, что нужно для установки вашего 3DChameleon на K1C или K1 Max. Вскоре вы сможете предоставить большую информацию и архивы для облегчения монтажа.
— — -03.08.2025 — — -

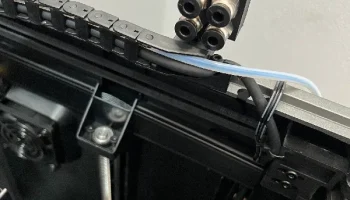

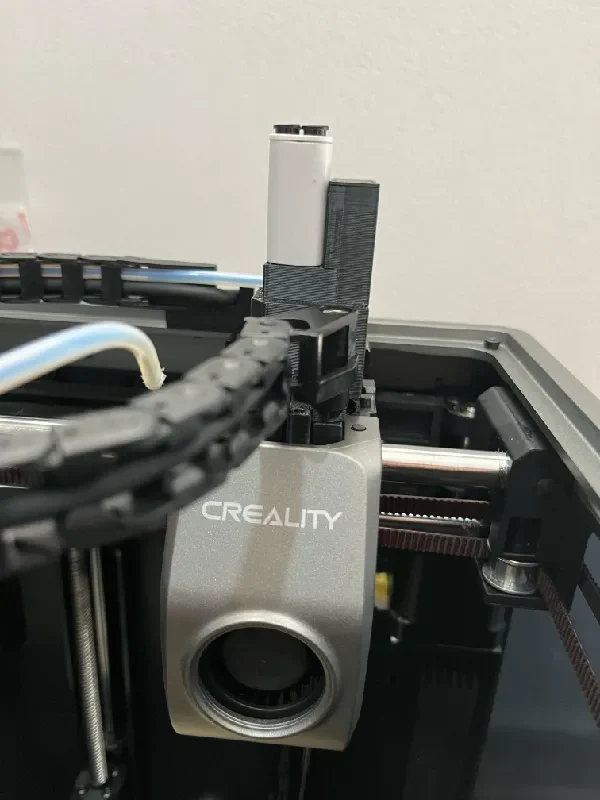

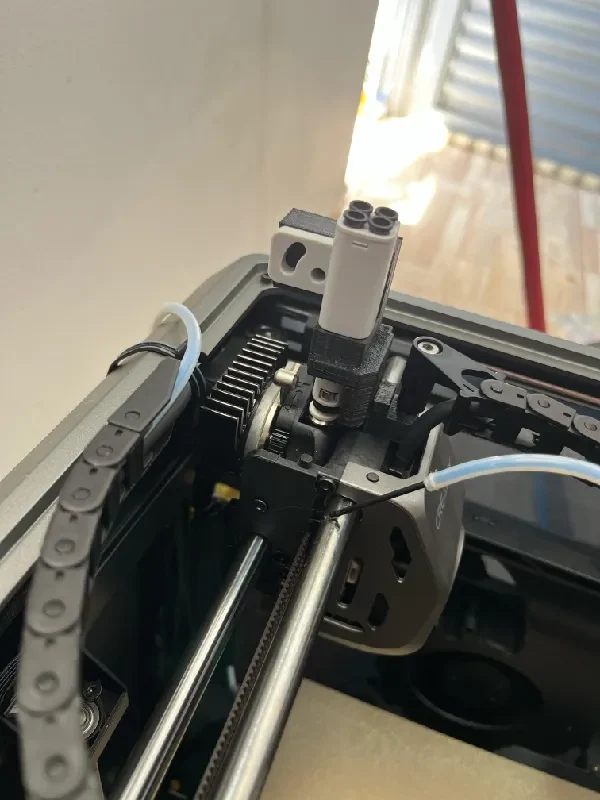

В версии V2 для адаптера для бамбука он может быть более оптимизирован и удален,
Сейчас, когда я монтирую новый адаптер, он больше всего реформирует свою конструкцию, когда он завершает работу, и я прибегаю к V1 и V2, а затем, прошу предостеречь лучший проект адаптера.
— — -03.10.2025 — — -
Если вы написали код, который позволяет снять оружие или бота, вы можете на 100% использовать его на своем столе.
o код состоит в том, чтобы использовать свой резервный запас на месте (Проконсультируйтесь, если у вас есть место, где вы находитесь)
На месте K1, когда используется контакт PA0, установите:
АТЕНСЬО! Для использования этого пина необходим ROOT!
Как реализовать настройку этого контакта?
Конфигурация очень проста! Вот несколько следующих проходов:
Доступ к архиву print.cfg вашего отпечатка.
Добавление или следующий код кода:
[output_pin troca_cor]
контакт: ПА0
ШИМ: Ложь
значение: 0
Shutdown_value: 0 ссора
---------------------------------
Проверьте форму, если она не работает, используйте команду:
[output_pin troca_cor]
контакт: ПА0
ШИМ: Правда
цикл_время: 0,0100
hardware_pwm: ложь
значение: 0,00
масштаб: 255
значение_выключения: 0.
