Ардуино-фальшивая бомба

Привет читатель,

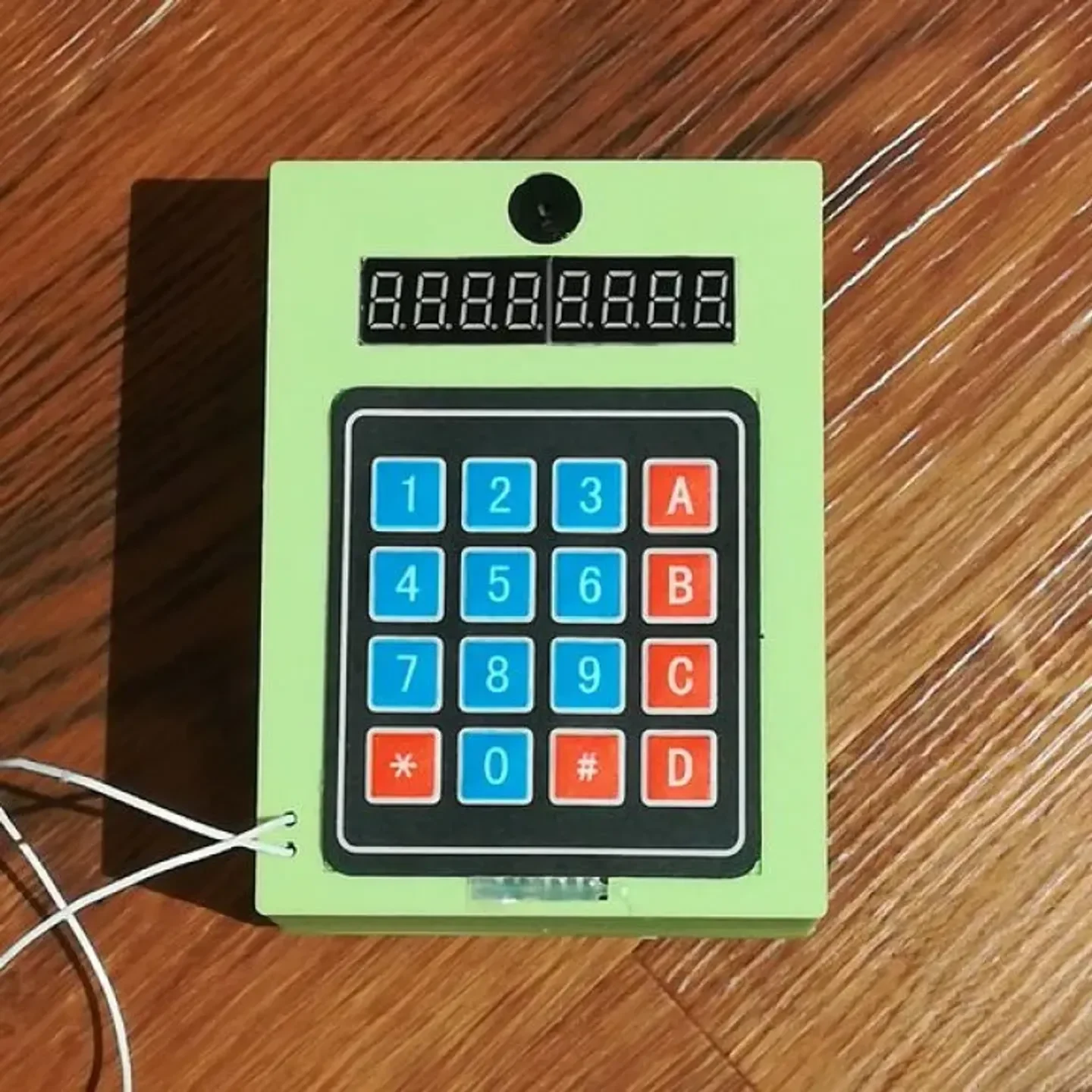

это моя маленькая искусственная бомба для приключенческих игр или развлечения. На самом деле я разработал это для игры для мальчиков-скаутов, но подумал, что, возможно, эта искусственная бомба будет полезна некоторым людям, например, для вечеринок по случаю дня рождения или просто для простого развлечения.

Посмотрите Видео!!!

Посмотрите это видео, потому что оно крутое.

Части

Что вам нужно:

Кабели
Батарейный ящик
Ардуино Нано
Тачпад
Маленький зуммер
2 магнита
7-сегментный дисплей
3D-принтер
Перфборд

3D печать

Эти детали следует печатать с заполнением более 15%. (*Количество раз, которое вам нужно распечатать каждую часть). Вы также распечатываете эти файлы из:

MyMiniFactory: https://www.myminifactory.com/object/3d-print-9071...

Тингиверс: https://www.thingiverse.com/thing:3501200

Задняя сторона(1*)
Крышка батарейного отсека(1*)
Передняя обложка(1*)

Припаяйте Arduino к печатной плате.

Припаяйте ардуино к печатной плате. Прежде чем паять ардуино на плату, подумайте о правильном месте пайки. (Достаточно ли у вас места для всех кабелей?) Правильный размер — от 35 до 50 мм.

Заголовки

Припаяйте 8 контактов разъема от D2 к D9.

Батарейный ящик

Очистите кабели аккумуляторного ящика и припаяйте их к печатной плате.

Красный = VIN

Черный = земля

Шаг 6: Зуммер

Отрежьте два кабеля зуммера и подготовьте все стороны к пайке. Затем закрепите зуммер скотчем, так проще. На зуммере есть небольшой плюсик (+) вверху с одной стороны.

+ = Д13

сторона без ничего = GND

7-сегментный дисплей

Отсоедините 5 контактов разъема от дисплея. Припаяйте кабель в каждом месте, но будьте осторожны, припаивайте его с задней стороны, а не с передней.

ВКК = 5В+

Земля = Земля

DIN = Д10

КС = Д11

ЦЛК = Д12

Спусковой механизм

Отрежьте два кабеля и подготовьте для пайки только одну сторону каждого кабеля. Припаяйте один кабель к A0, а другой к 5В+. Больше не беспокойтесь о кабелях.

Просверлить отверстие

Просверлите отверстие в отмеченном месте. Вам следует просверлить отверстие, чтобы можно было запрограммировать Arduino после сборки коробки. Будьте осторожны! Я предпочитаю начинать с маленького сверла и постепенно доходить до самого большого.

Отрежьте печатную плату до нужного размера

Правильный размер — от 35 до 50 мм. На этом этапе я использую обычную пилу и не сталкиваюсь с какими-либо проблемами. Вам нужно только следить за тем, чтобы печатная плата не сломалась, а кабели компонентов не сломались и не были перерезаны.

Переключатель

Отрежьте черный кабель от аккумуляторного ящика посередине. Пропустите черные кабели от батарейного отсека и провод заземления от печатной платы через отверстие переключателя. Припаяйте кабели к переключателю и после этого приклейте переключатель в отверстие.

Приклейте печатную плату на место

Возьмите клеевой пистолет и нанесите по четыре капли клея на каждую колонну. Прижмите вырезанную печатную плату к опорам и удерживайте ее в течение 30 секунд. Затем возьмите два троса от спускового механизма и пропустите их через два маленьких отверстия слева внизу.

Приклеиваем дисплей и зуммер

Отрежьте несколько полосок изоляционной ленты длиной 100 мм, приклейте их к отверстию дисплея и протолкните дисплей через отверстие. Возьмите клеевой пистолет и приклейте нижнюю часть к передней. Следите за тем, чтобы маленькие точки на дисплее находились внизу.

Возьмите зуммер и закрепите его изоляционной лентой. После этого выньте его и нанесите горячий клей. Верните его на место и подождите, пока клей высохнет.

Затем снимите изоляционную ленту и переходите к следующему шагу.

Тачпад

Снимите заднюю часть тачпада. Возьмите пистолет для горячего клея и нанесите большую каплю горячего клея на место тачпада. После этого прижмит�� тачпад к горячему клею и держите его до тех пор, пока он не высохнет. Если хотите, вы также можете нанести немного горячего клея на небольшое отверстие внизу.

Подсоедините батарейный отсек к задней стороне

Следите за тем, чтобы переключатель аккумуляторного ящика находился в нижнем положении. Возьмите полоски изоляционной ленты длиной 100 мм и прикрепите аккумуляторный ящик к задней стороне. Возьмите пистолет для горячего клея и нанесите немного горячего клея на заднюю часть коробки. Наденьте заднюю крышку батарейного отсека на горячий клей так, чтобы четыре отверстия находились по центру. Разорвать изоляцию т
