Панель VoCore 4,3 дюйма - 18 светодиодов - Arduino/Simhub...

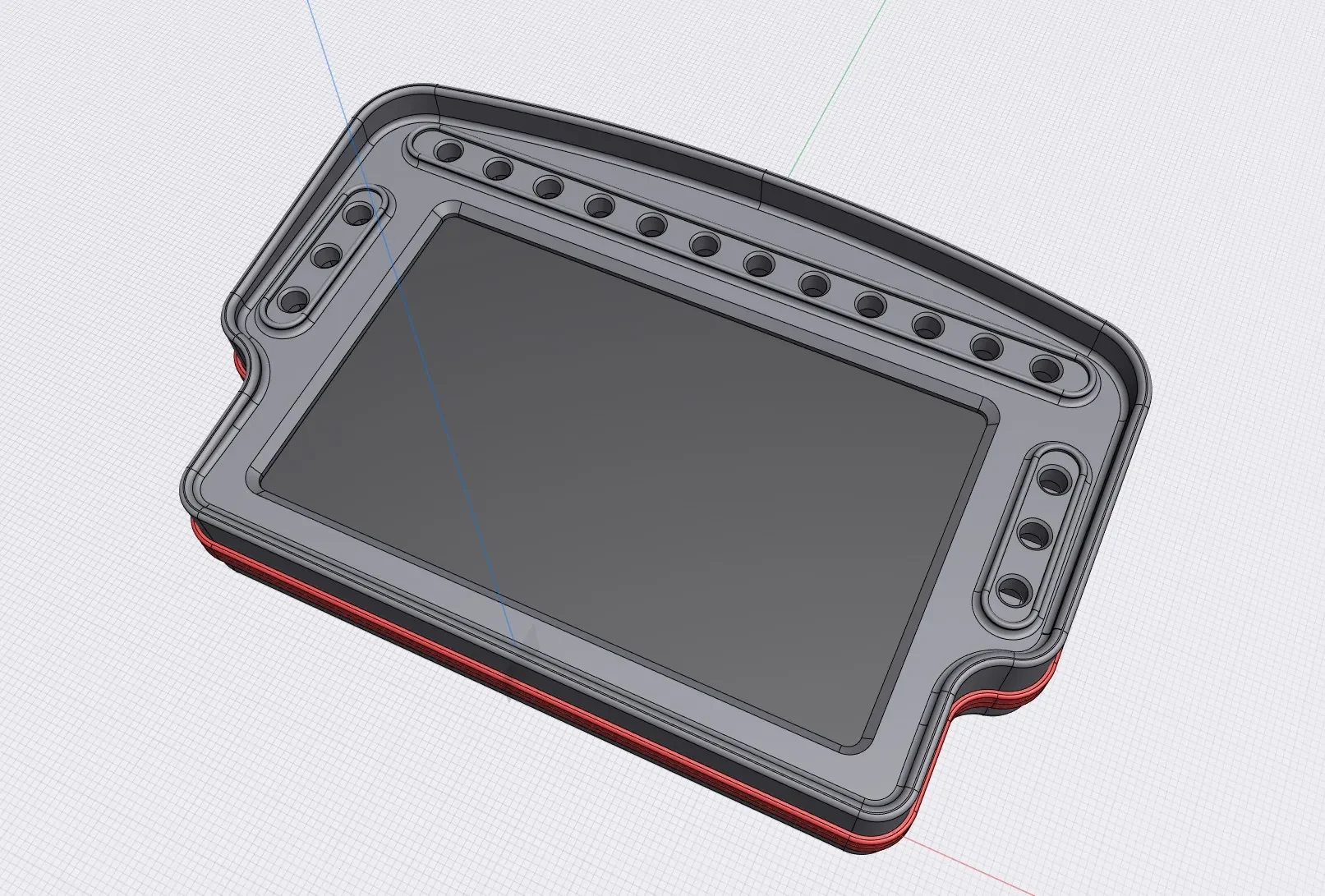

Dash 2.0 riprogettata для VoCore 4,3 дюйма (Micro USB)

Разделение на 3 секции:

Передняя светодиодная печатная плата:
Дисплей и дисплей позиционирования и светодиодные индикаторы на печатной плате (чип светодиодный WS2812E)

Fronte Led бульбо:
Дисплей освещения и позиционирования и светодиодной лампочки (LEDNexus PL9823-F5 WS2812)

Анелло Кьюсура:
расстояние до дисплея и пространство для коллегий и в конечном итоге вставки в схему Arduino

Ретро:
подключите USB-кабель и вити-ди-чиусура (M3x16).

4 версия:

con/senza foro на USB
с персоналом по 4 альтернативных варианта на Fanatec DD1/DD2

Обновление: улучшенное и поддерживающее делло шермо

Светодиодная крышка:

Прозрачный штамп из PETG для имитации люка, светодиодного болта и внутреннего применения на переднем плане при монтаже и под светодиодом

Система подключена к Simhub, что позволяет персонализировать использование светодиодов с помощью Arduino

ВНИМАНИЕ:
Используя чип под руководством WS2812E, предварительно обратите внимание на поток данных,
Дин (вход)
Даут (усцита)

-------------------------------------

Dash 2.0 переработан для VoCore 4.3 дюйма (Micro USB)

Разделен на 3 раздела:

Передняя светодиодная плата:

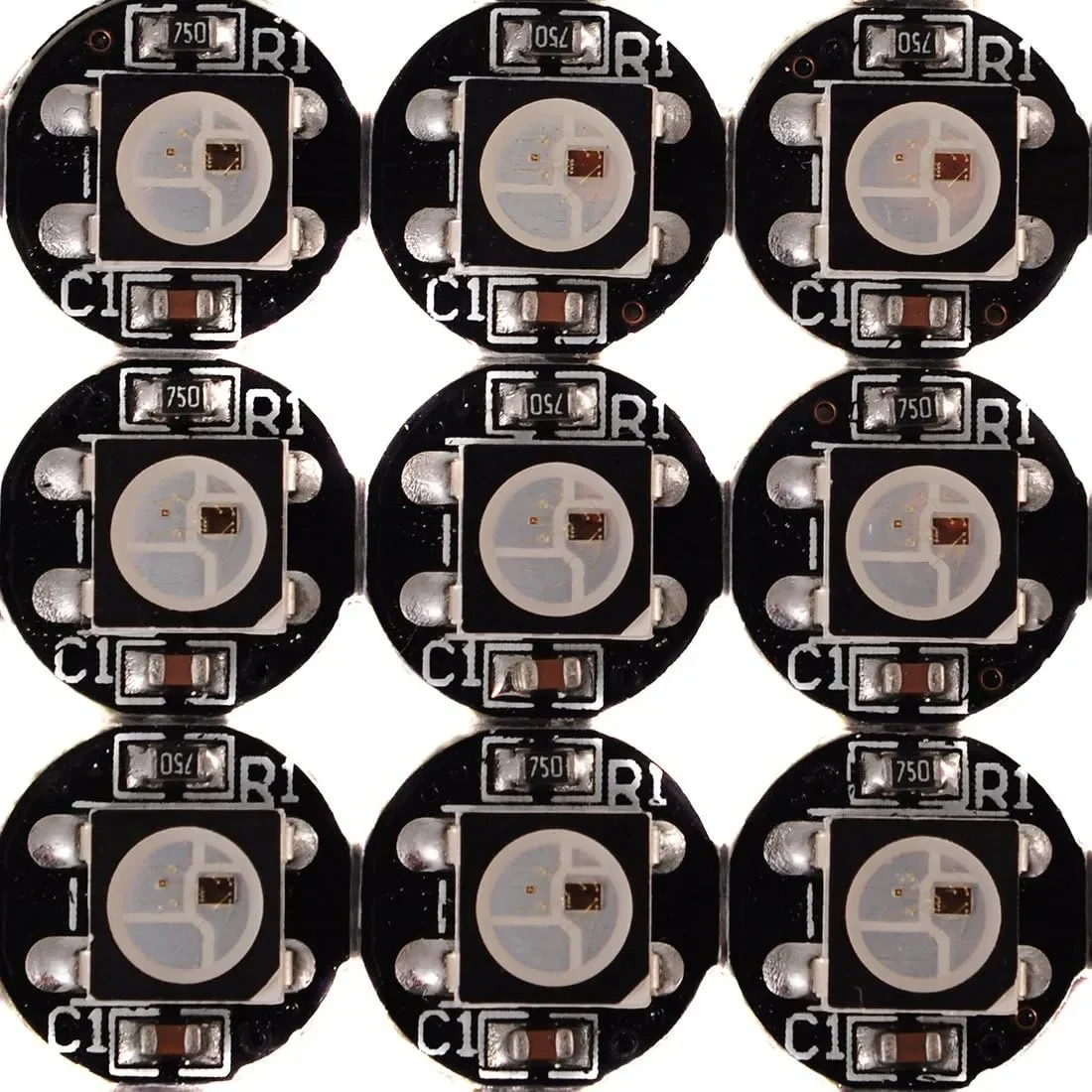

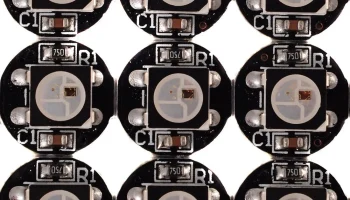

закрытие и позиционирование дисплея и плоских светодиодов на плате (светодиодный чип WS2812E)

Передняя светодиодная лампа:
закрытие и позиционирование светодиодов дисплея и лампочки (LEDNexus PL9823-F5 WS2812)

Замыкающее кольцо:
освобождает дисплей и оставляет место для соединений и возможной установки платы Arduino

Назад:
содержит разъем USB и стопорные винты (M3x16).

4 версии:

с/без USB-отверстия
с кронштейнами/без кронштей��ов на 4 высотах для Fanatec DD1/DD2

Обновление: улучшенная поддержка экрана.

Светодиодные покрытия:

напечатайте на прозрачном PETG, чтобы имитировать свет пузырьковых светодиодов, и нанесите на внутреннюю часть передней части перед установкой светодиодов.

Системой можно управлять через Simhub, который позволяет настраивать использование светодиодов через Arduino.

ВНИМАНИЕ:
используя светодиодные чипы WS2812E, обратите внимание на поток данных,
Дин (вход)
Даут (выход)

Наслаждайтесь этим..
