Перистальтический насос - регулируемая скорость - включен...

Разработан для моей докторской работы.

Это перистальтический насос, приводимый в движение двигателем Nema-17 или аналогичным, с использованием Arduino (nano или аналогичного) и EasyDriver.

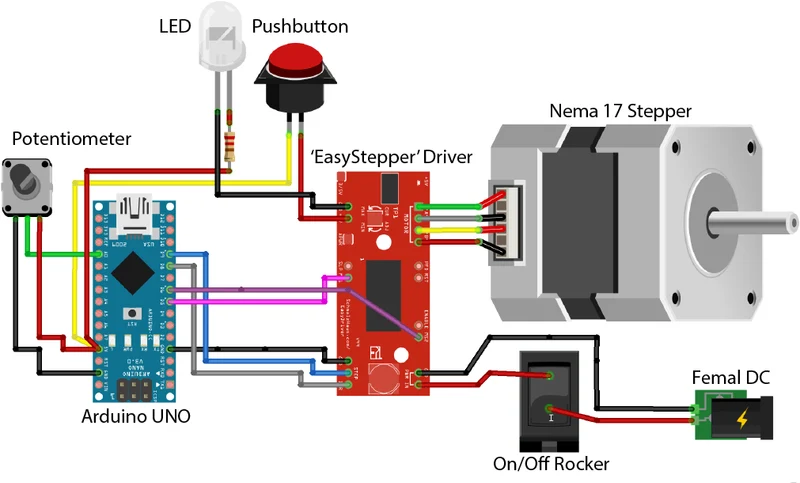

В комплект входят файлы схемы разводки и код Arduino. Также имеется таблица со списком электронных деталей.

примечание: изменение схемы подключения. Проще купить кнопочный выключатель со встроенным светодиодом.

Код Arduino был взят из нескольких проектов и адаптирован для моего использования.

Также потребуются: 11 винтов М3х10-12мм, 1 винт М2х15мм, 1 винт М3х25-30мм.

Один установочный винт M3x4 мм (крепит подшипники к валу двигателя)

8 нейлоновых гаек М3 или гаек + стопорные шайбы.

A 250mL nalgene

A PTFE connector

Латексные трубки (наружный диаметр 4 мм, внутренний диаметр 2 мм)

Различные неуказанные кабели для подключения.

Источник питания достаточен для питания выбранного вами двигателя.

Понижающий трансформатор для питания вашего двигателя.

6 игольчатых подшипников (в противном случае измените конструкцию держателя подшипника в соответствии с вашими подшипниками)

пример (дешевле от алибаба): https://www.mcmaster.com/6392K43/

Чтобы контролировать натяжение рычага, который прижимается к трубке, отрежьте кусок латексной трубки над длинным винтом.

Если вы первый, кто воссоздал игру, оставьте комментарий или отправьте мне сообщение о том, что я забыл, или о проблемах, с которыми вы столкнулись.

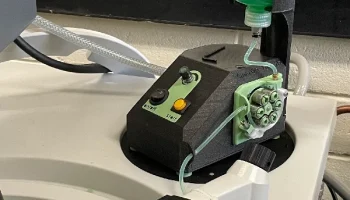

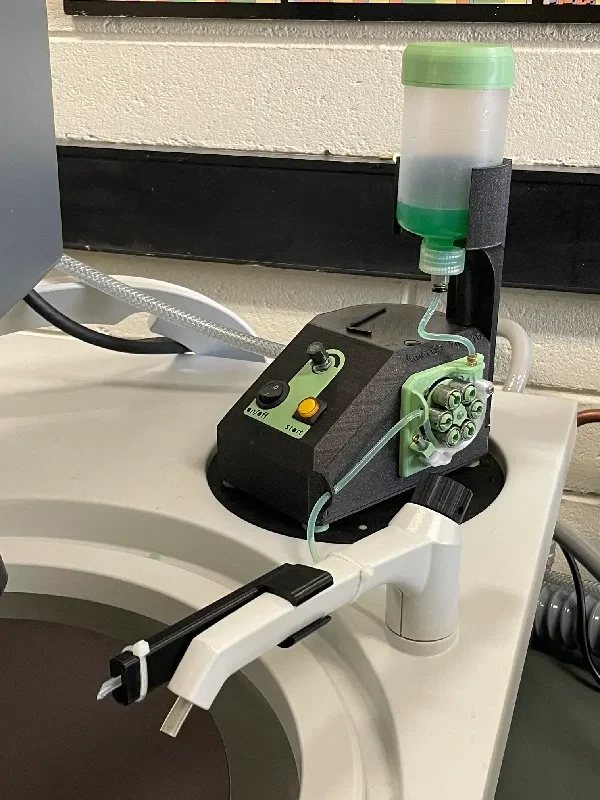

Нижеследующее относится к изображению на обложке: а) показано расположение ручки управления скоростью, прикрепленной к потенциометру внизу. б) показано расположение гла��ного кулисного переключателя питания. c) показывает расположение кнопки включения/выключения в виде переключателя. Полирующая жидкость находится в перевернутой бутылке Nalgene емкостью 250 мл с отрезанной нижней частью. В крышке бутылки используется разъем из ПТФЭ с отверстием для латексной трубки с внешним диаметром 4 мм.
