Corsair K68 с 15 клавишами Macro Pad, Arduino

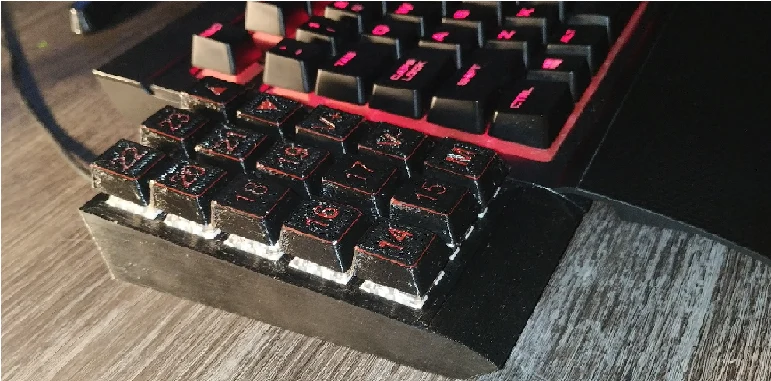

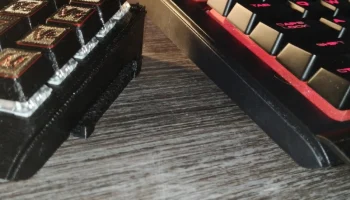

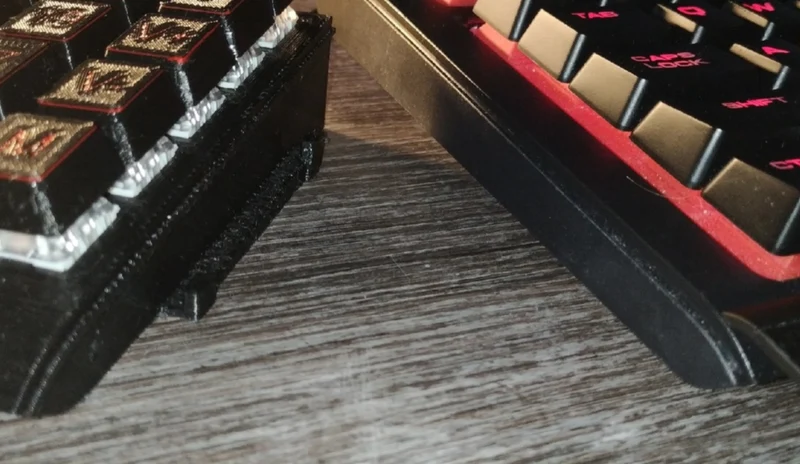

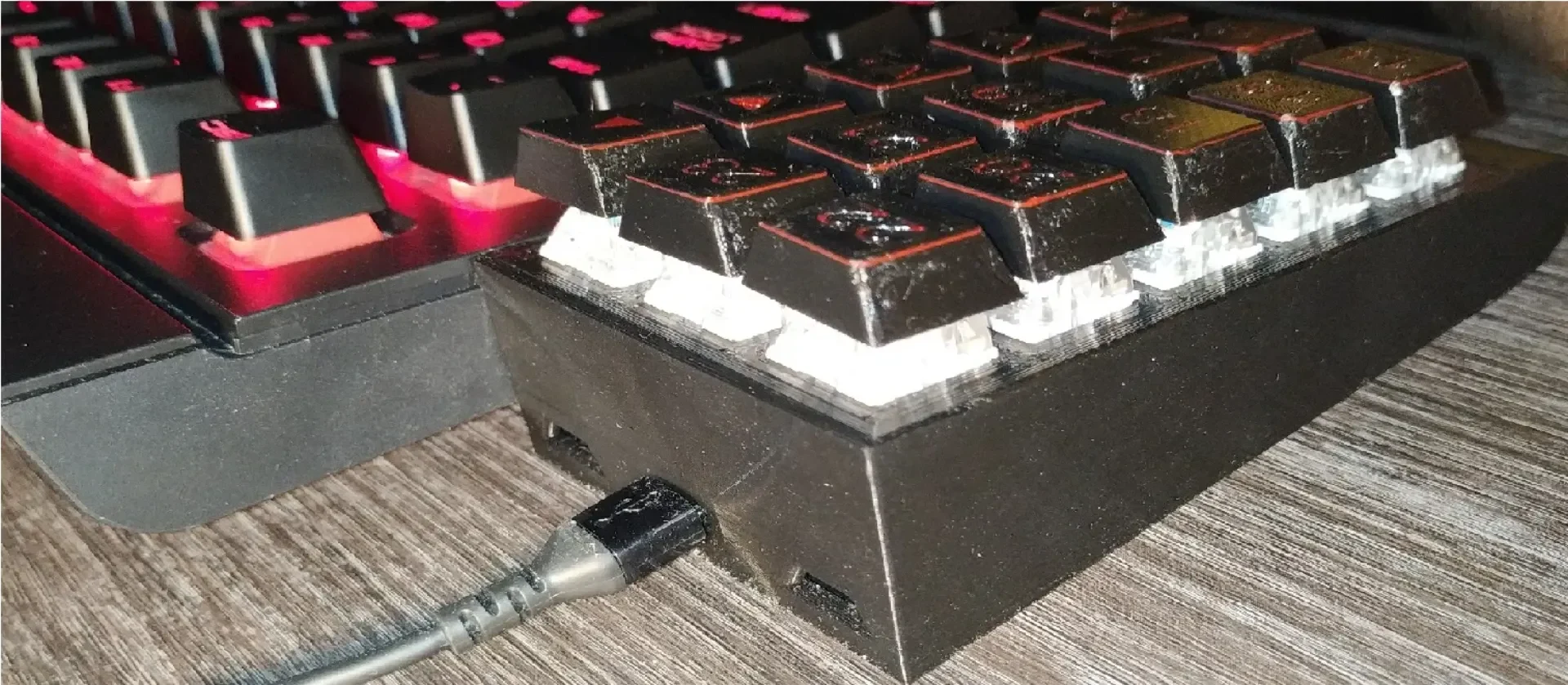

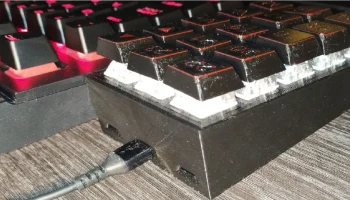

Это Macropad, который подходит для механической клавиатуры Corsair K68 (возможно, также и K63). Коробка крепится к клавиатуре с помощью двух отверстий для винтов на клавиатуре (винты могут оставаться). Никаких модификаций клавиатуры не требуется. Он достаточно плавно копирует форму клавиатуры, даже линия выдавливания на боковой стороне коробки вписывается в сторону клавиатуры.

Это проект для начинающих. Я впервые что-то паял старым, большим, возможно, советским утюгом.

Я использовал Arduino Pro Micro ATmega32U4 3,3 В, 8 МГц, это был мой первый раз, когда я держал Arduino в руках, к тому же я не умею писать код, поэтому, если вы так же неопытны, как и я, вы также можете собрать это! Для версии с частотой 8 МГц требовалось добавить строку в часть кода. Для получения дополнительной информации спросите меня, Google или QMK Discord.
Я использовал диоды 1N4007 и переключатели Kailh Blue, но все они совместимы и созданы для переключателей Cherry MX.

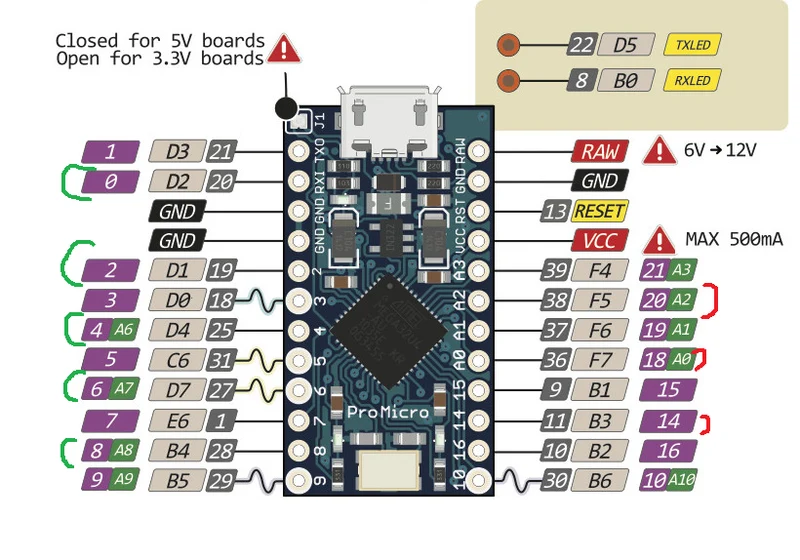

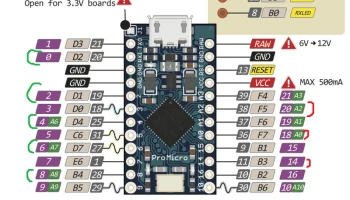

Если вы используете один и тот же Arduino, хотите использовать те же сочетания клавиш (у меня F14-F23, Пауза (M), Vol+, Vol-, PgUp, PgDn) и вам удается припаять его одинаково (я предоставил схему распиновки и несколько изображений LQ), вы можете использовать мою скомпилированную прошивку (europa2.json). Вам просто нужно прошить его в Arduino с помощью QMK Toolbox.

Однако существуют руководства и замечательное сообщество на Discord, так что вы можете сделать собственную прошивку самостоятельно. Основное руководство, которое я использовал, взято из QMK Discord, присоединитесь к нему и найдите Руководство Bom's Basic Birmware Building Guide, это потребовало некоторого времени, но оно позволило новичку создать этот MacroPad, я настоятельно рекомендую это руководство и людей в этом Discord. Очень полезно! https://docs.google.com/document/d/1T8lK_pODn6DsxpXjKhCayp9vBjMTfJfQIEbSu89ifnk/edit

https://www.makeuseof.com/how-to-build-a-diy-qmk-powered-macro-keypad/ (устарело, но некоторая информация помогает. По сути, сейчас необходимо использовать QMK MSYS, используемый в руководстве Birmware)

Для колпачков клавиш я рекомендую https://www.thingiverse.com/thing:2783650.
Я напечатал их на Ender 3V2, в перевернутом виде (убрал верхний радиус, поместив их немного вниз по оси Z). Я использовал функцию «Пауза на слое», чтобы переключиться на красный PETG для нескольких слоев, а затем еще раз, чтобы переключиться обратно на черный. Немного ручной работы, но результат нормальный. Что нехорошо, так это швы и другие проблемы на стенах, не знаю, как я это сделал.

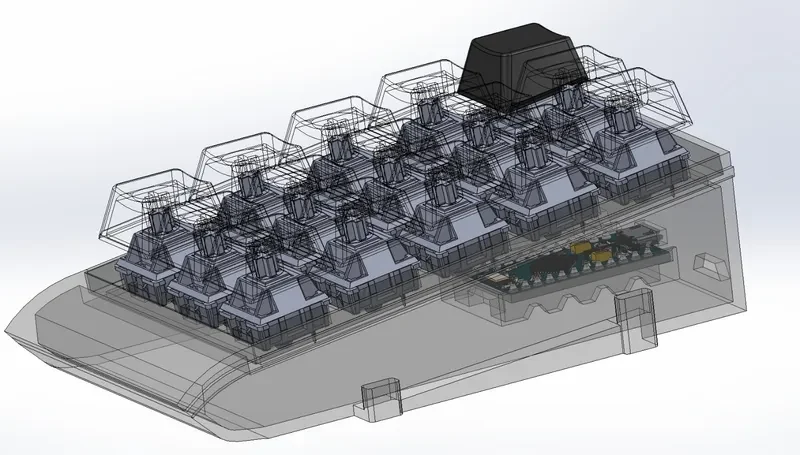

Если у вас есть вопросы, спрашивайте. Я также могу предоставить файлы SolidWorks.

https://www.thingiverse.com/thing:5390482 Мою прошивку можно скачать в формате .json с Thingiverse.
