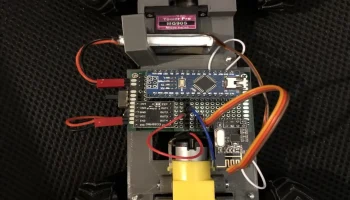

RC 1:16 с Arduino и NRF24L01

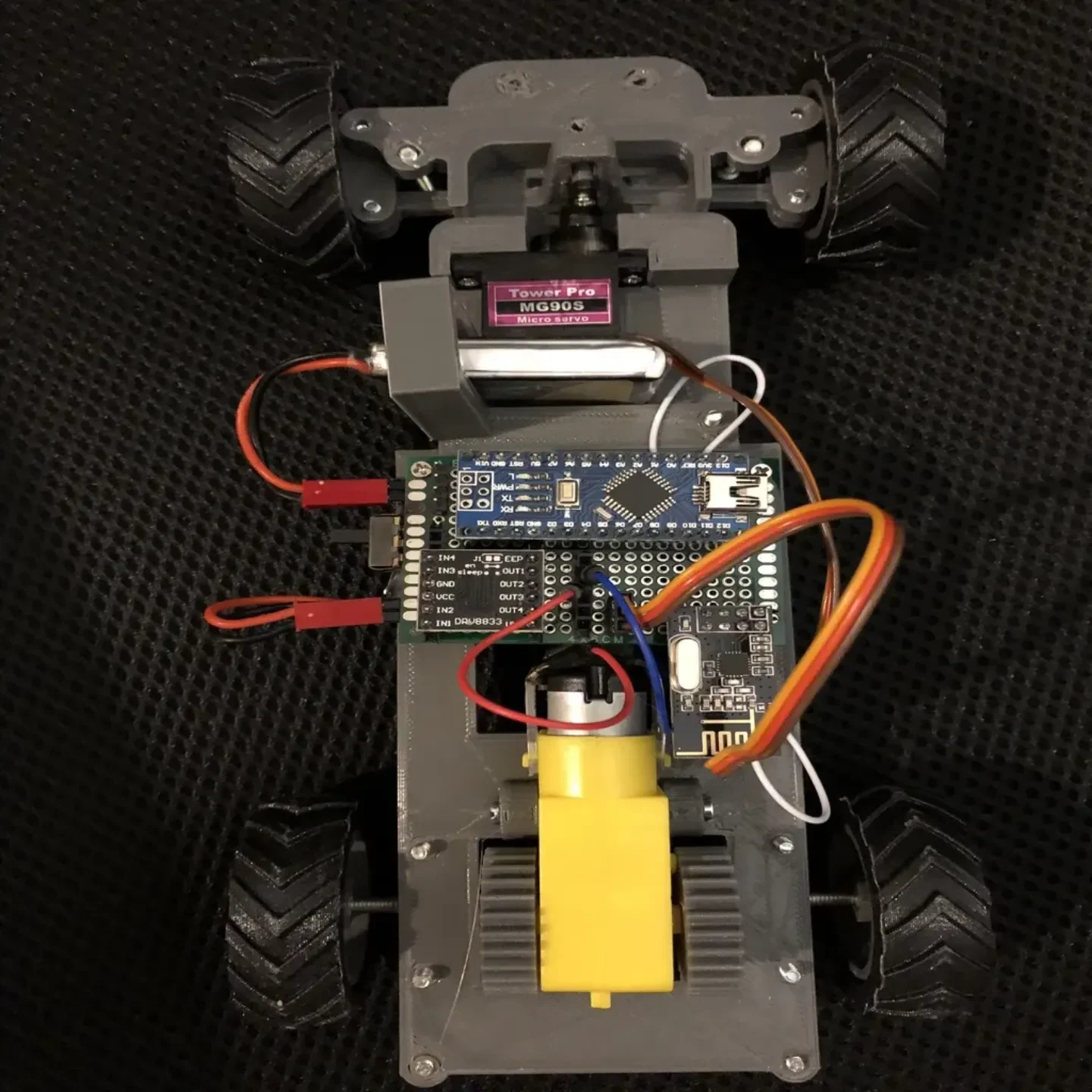

имел корпус RC из серии Nikko RC и хотел управлять от Arduino

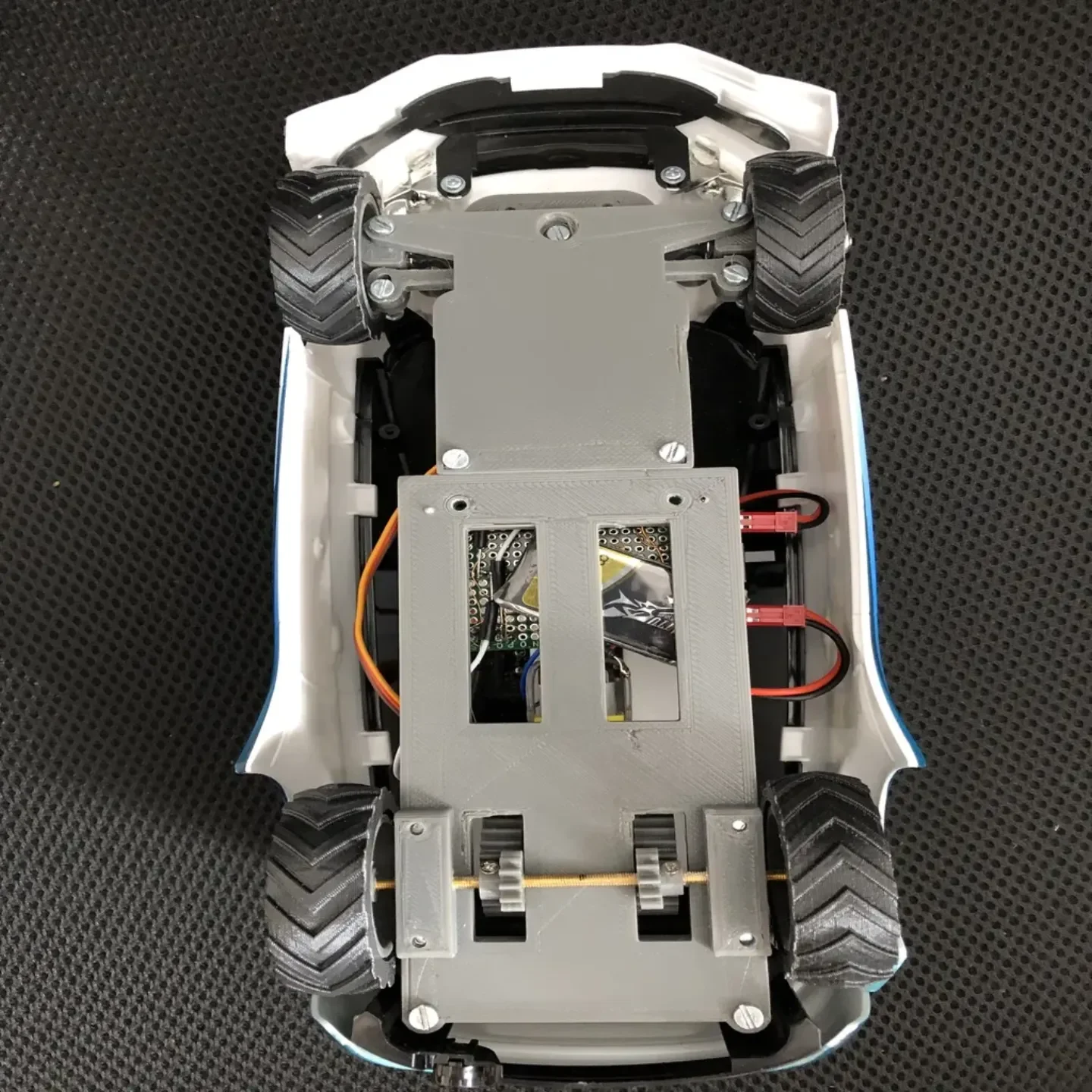

использовал конструкцию рулевого управления этой модели и в основном масштабировал детали с 1:28 до 1:16 (175%) и внес необходимые изменения для модели в масштабе 1:16.

для сборки используйте M3x10, M3x16 и M3x20.
используйте M4x20 для передних колес с проставкой
используйте M4x120 для задней оси с 2 шестернями и одной квадратной гайкой на каждое колесо (см. модель)

!!! используйте компоненты рулевого управления оригинальной модели в масштабе 175 %: левую/правую ступицу и рулевой рычаг.

исходный код и схемы можно найти на github.

!!! для этого также требуется пульт дистанционного управления, встроенный в Arduino, например, тот, который указан здесь https://github.com/lmirel/eWall-E_r

--

диски и шины взяты с https://www.thingiverse.com/thing:466922 в масштабе от 1:10 до 1:16 (см. оригинальные примечания для печати).

!!! Шина оригинальная, поэтому УВЕЛИЧЬТЕ ее до 65 % для печати с помощью гибкой нити.

обод уже масштабирован на 1:16 из-за модификации квадратной гайки
