Источник:

www.printables.com

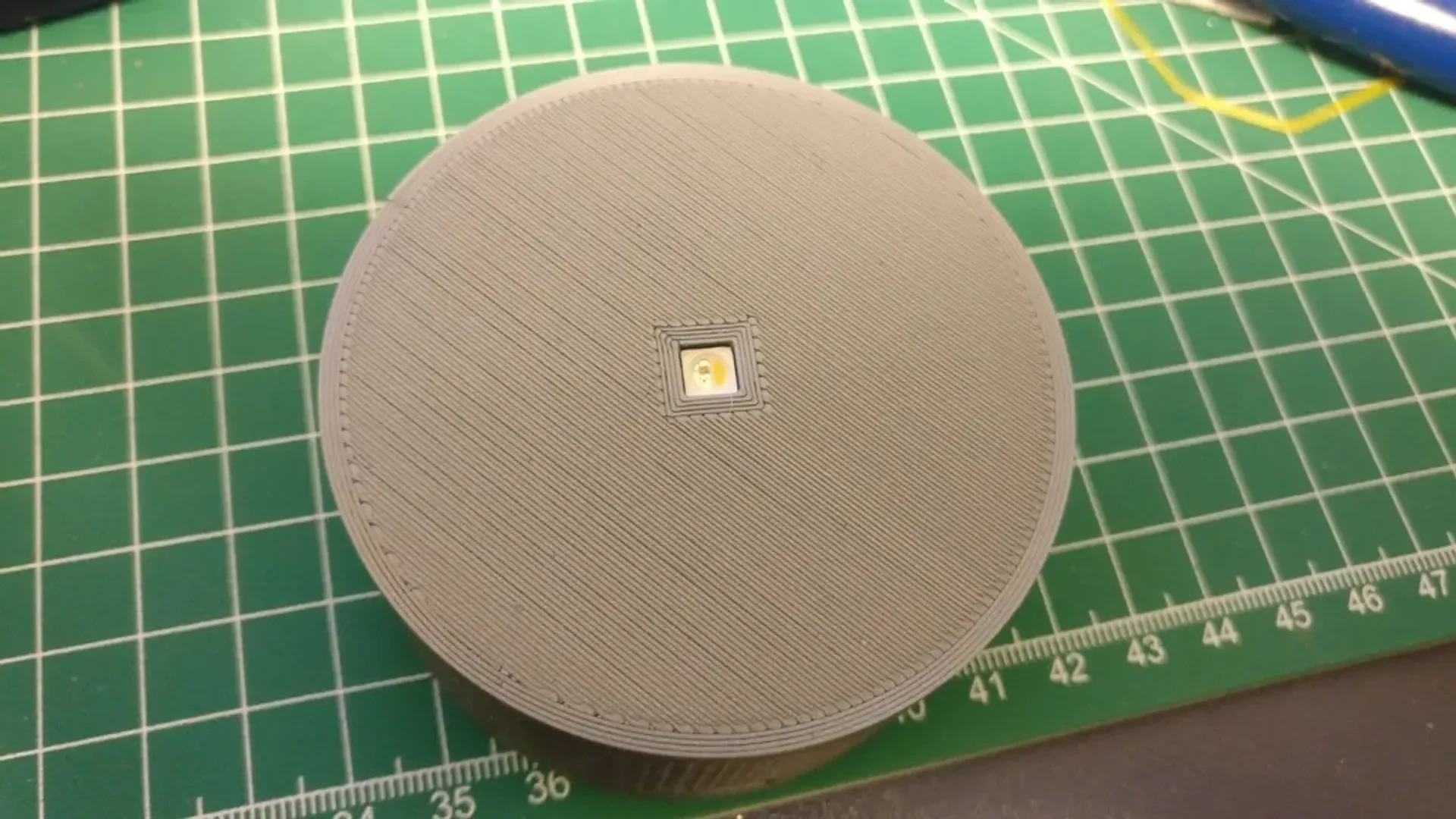

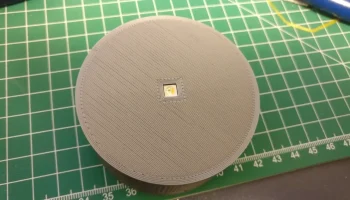

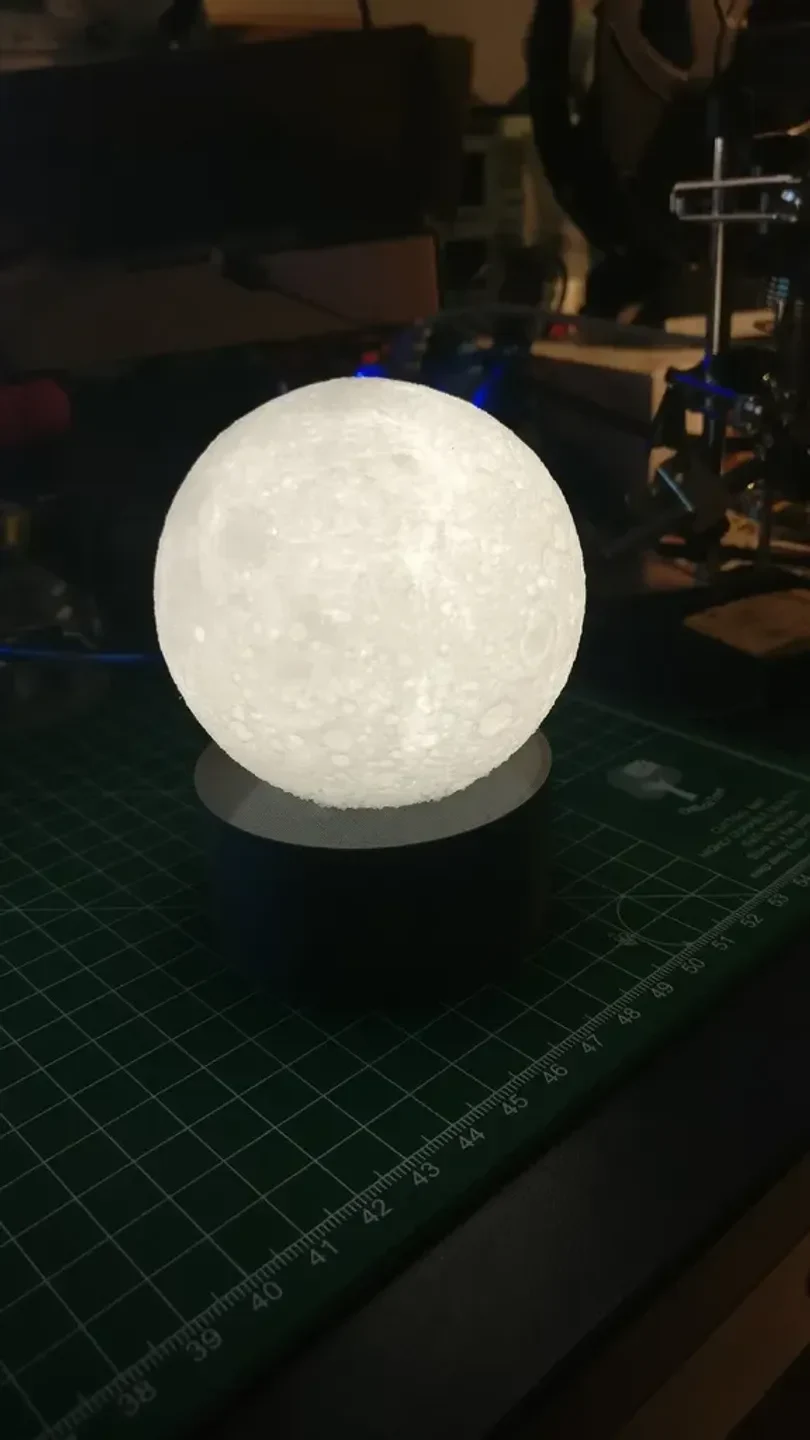

Это основа для маленькой и средней лунной лампы. https://www.thingiverse.com/thing:2955930

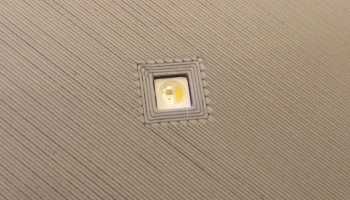

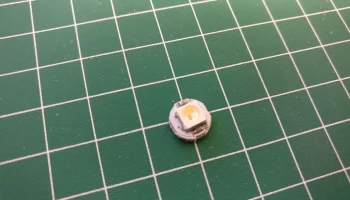

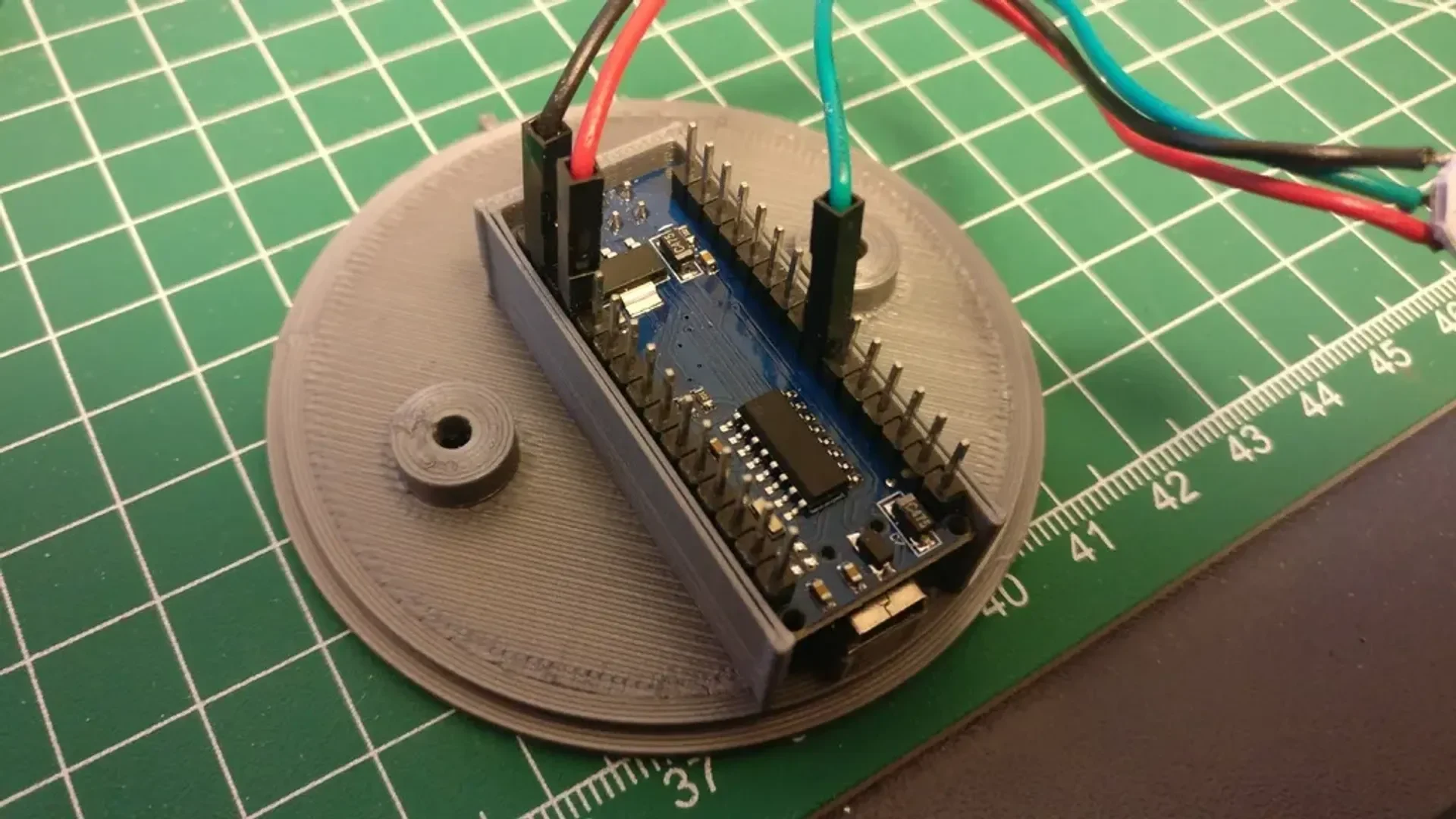

Он содержит Arduino Nano 3.0 и светодиодный модуль WS2812B 5x5 мм для подсветки.

Прилагается простой эскиз Arduino, который представляет собой слегка измененную версию прядтеста Adafruit Neopixel. Имейте в виду, что здесь используется светодиодный модуль RGBW. Если вы используете только RGB, внесите соответствующие изменения.

================================================================

ОБНОВЛЕНИЕ от 23 декабря 2019 г.:

Я добавил второй эскиз под названием WS2812B_moonlamp_EEPROM.ino. В этом эскизе у вас есть 10 различных ре��имов:

1 белый

2 желто-оранжевых

3 красных

4 Зеленый

5 Синий

6 Желтый

7 пурпурный

8 голубой

9 Радуга (повторяющийся постоянный)

10 Белый 7,5 с — Радуга — Желтый 7,5 с — Радуга (повторить 10 раз)

При загрузке индикатор горит 2 секунды синим, 2 секунды красным, затем количество миганий белого указывает на режим, описанный выше.

Powercycle увеличивает номер режима. Если номер режима был 10, увеличение приводит к режиму 1.

Включение и выключение питания сначала синим светом уменьшает номер режима. Если режим был, то понижение приводит к режиму 10.

Включение и выключение питания сначала красный свет сбрасывает режим на 1 (белый).

В этом эскизе используется встроенная EEPROM Atmega328P.

=================================================================

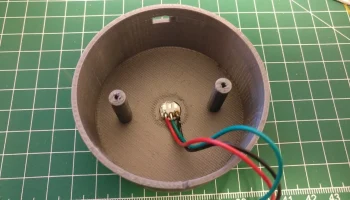

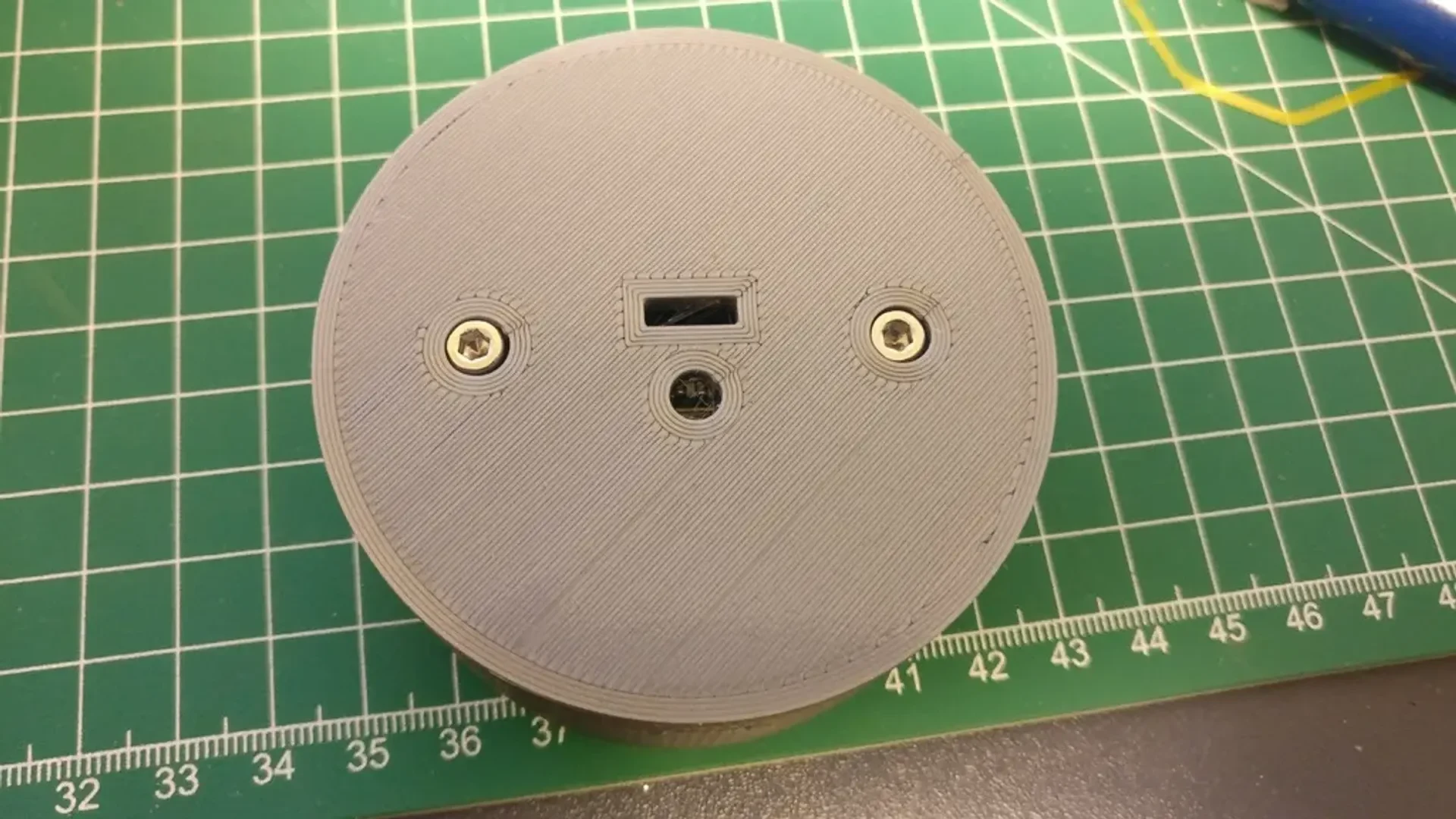

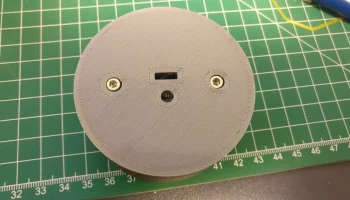

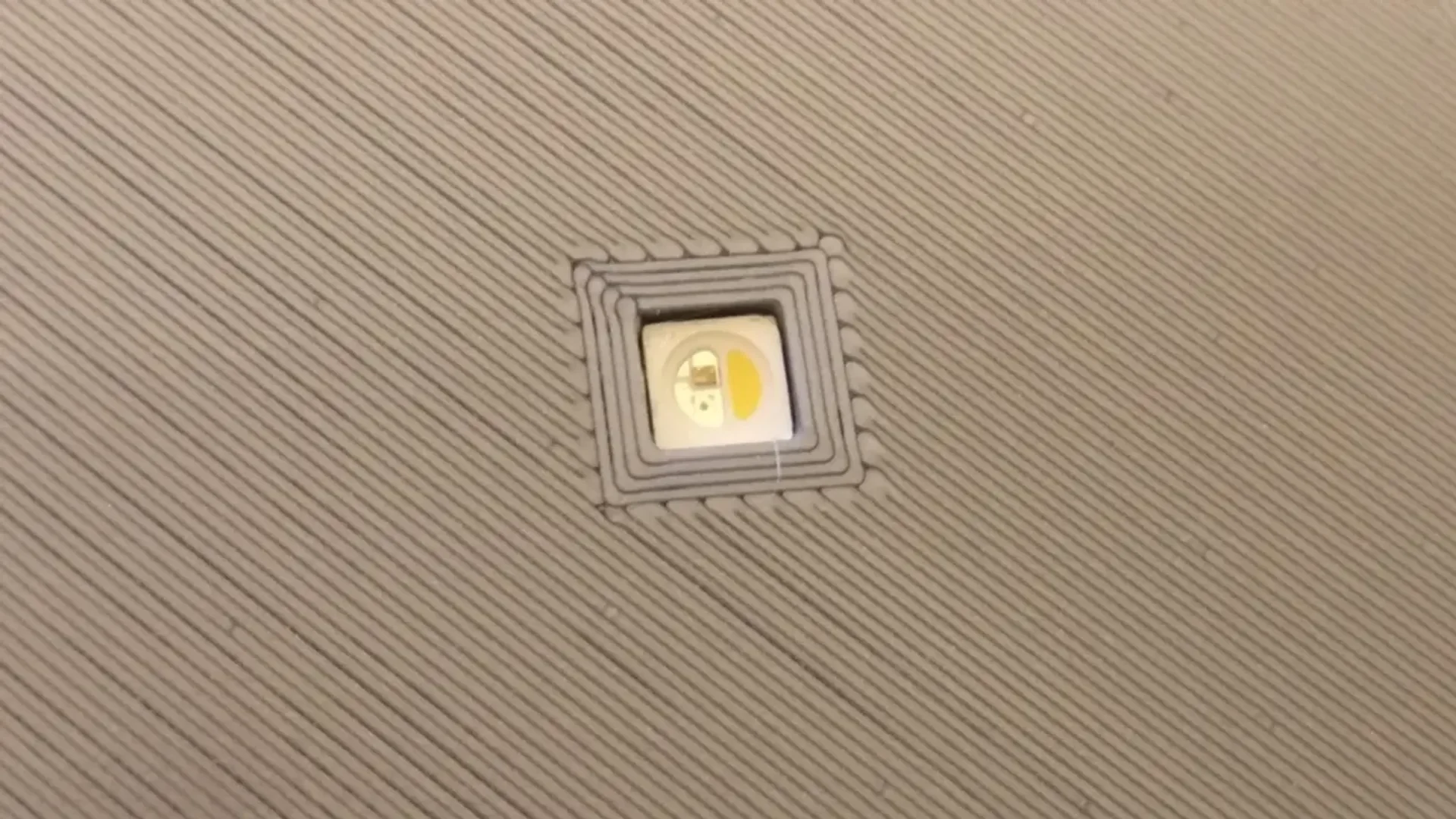

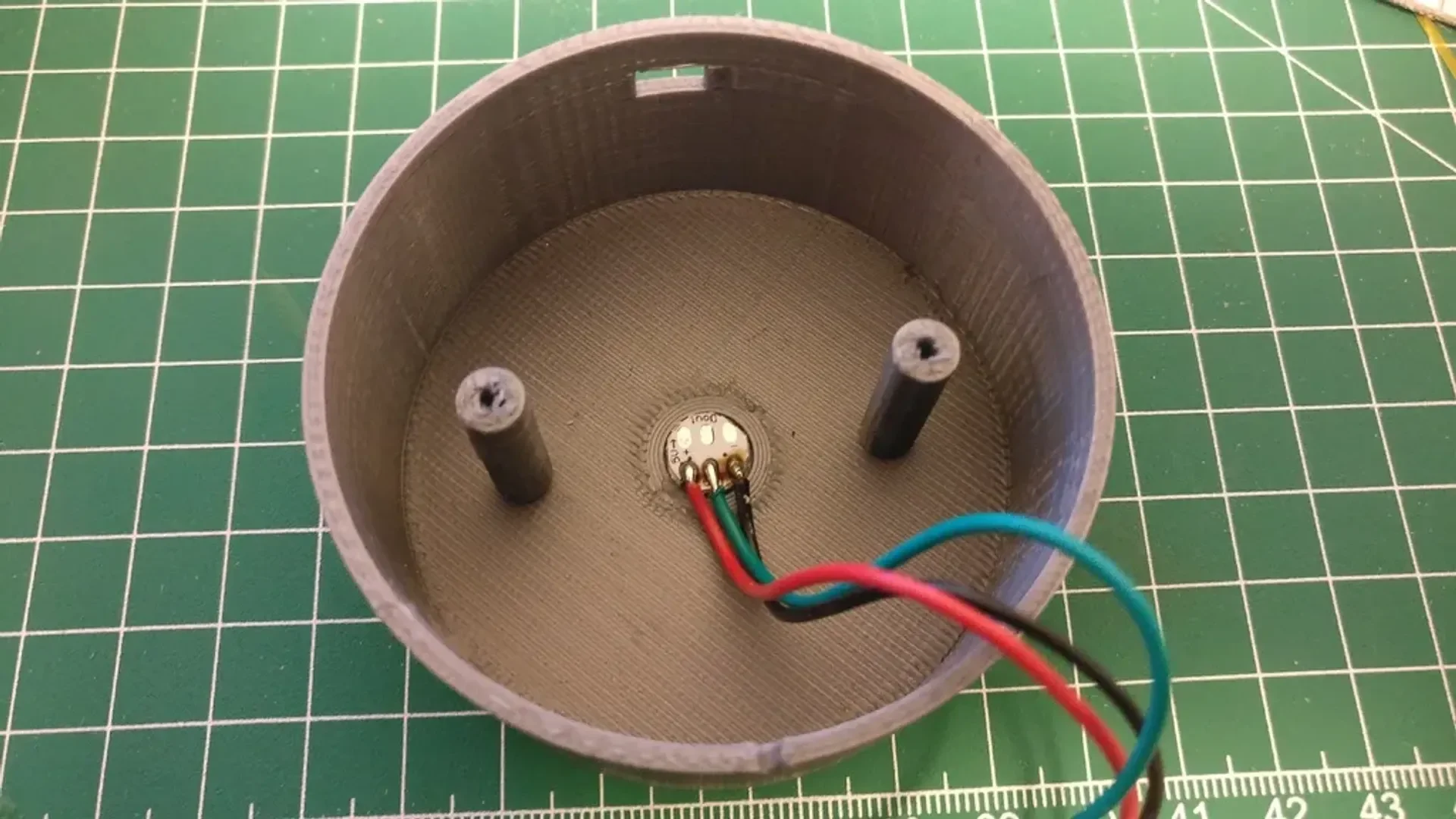

Используйте два винта M3x10, чтобы надежно прикрепить крышку к основанию. Закрепите светодиодный модуль на месте каплей суперклея или скотча.

Файл OpenSCAD прилагается для легкой модификации.

Наслаждаться!

Исходный файл Strandtest: https://github.com/adafruit/Adafruit_NeoPixel/blob/master/examples/strandtest/strandtest.ino

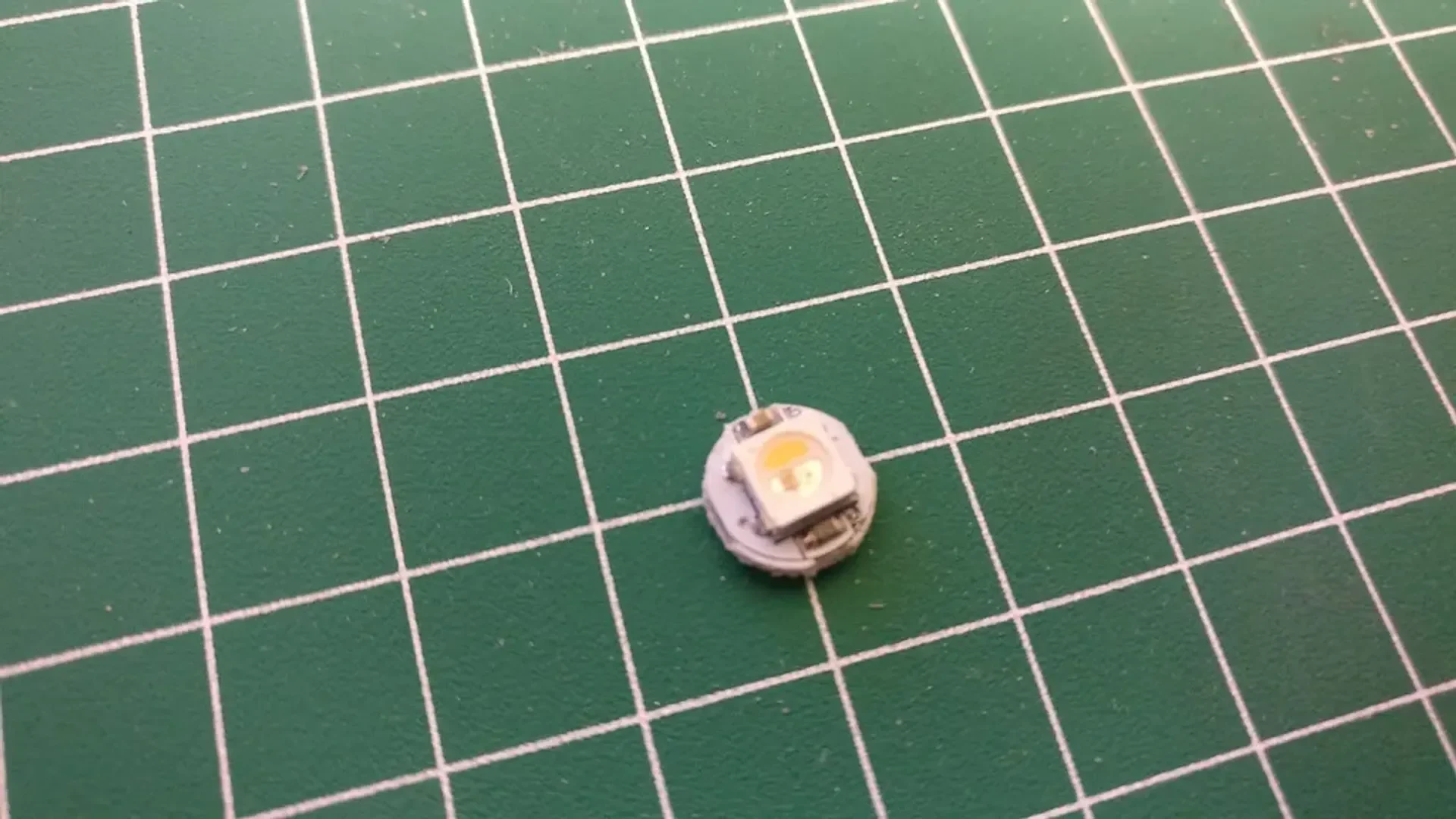

Используемый светодиодный модуль:

https://www.aliexpress.com/item/Newest-WS2812B-WS2811-WS2812-built-in-SMD-5050-Led-pixel-mo dule-PCB-Addressable-RGB-modules-Strip/1897830725.html?spm=a2g0s.9042311.0.0.27424c4dOOhDIw

Arduino Nano V3 используется

https://www.aliexpress.com/item/Free-Shipping-for-Arduino-Nano-V3-0-controller-ATMEGA328P-ATMEGA328-original-CH340-USB-cable/32607801066.html?spm=a2g0s.9042311.0.0.2d874c4dEPEKKu

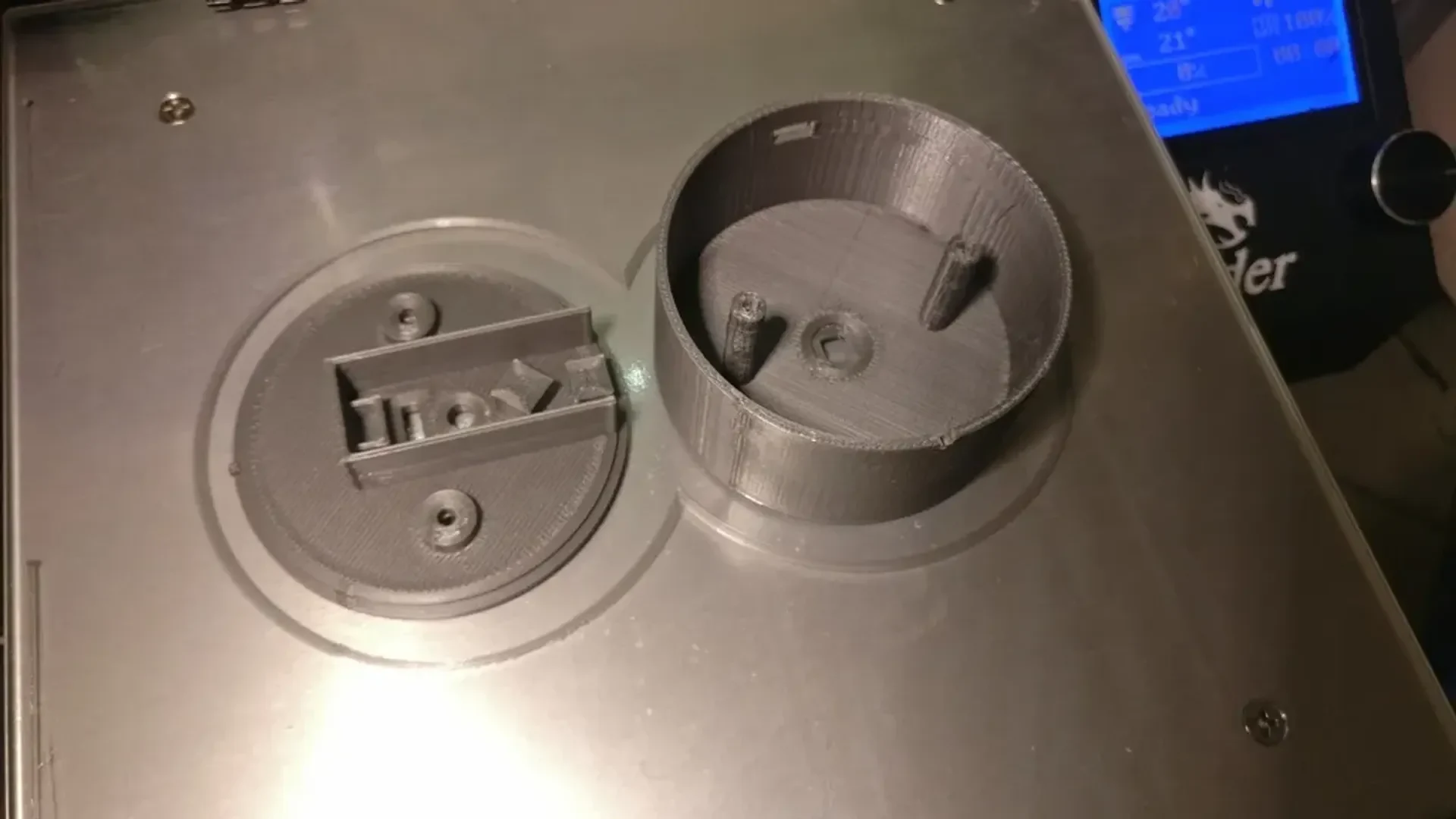

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:
