Описание:

См.: https://github.com/boda-akos/STM32-Voltmeter-Data-Logger-Calculator.

Этот инструмент имеет несколько полезных функций для пользователей Arduino. Помимо того, что

вольтметр с регистрацией данных, он может отвечать на такие вопросы, как «какое напряжение

падает на светодиод при токе 10мА?» или «это ИК-светодиод или что?» по

показывает падение напряжения на диоде в зависимости от тока в 5 точках. Он имеет

звуковой сигнал для проверки целостности, а также для проверки логического уровня, без

нужно смотреть на дисплей. Кроме того, он может воспроизводить «музыкальную высоту» в 3 октавы.

как функция напряжения, что может быть полезно, когда возникает вопрос

«есть ли 5 В, 12 В или ничего?» но вы должны следить за печатной платой.

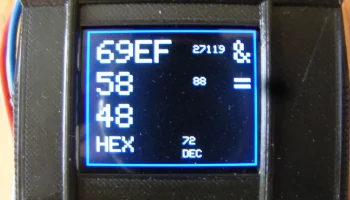

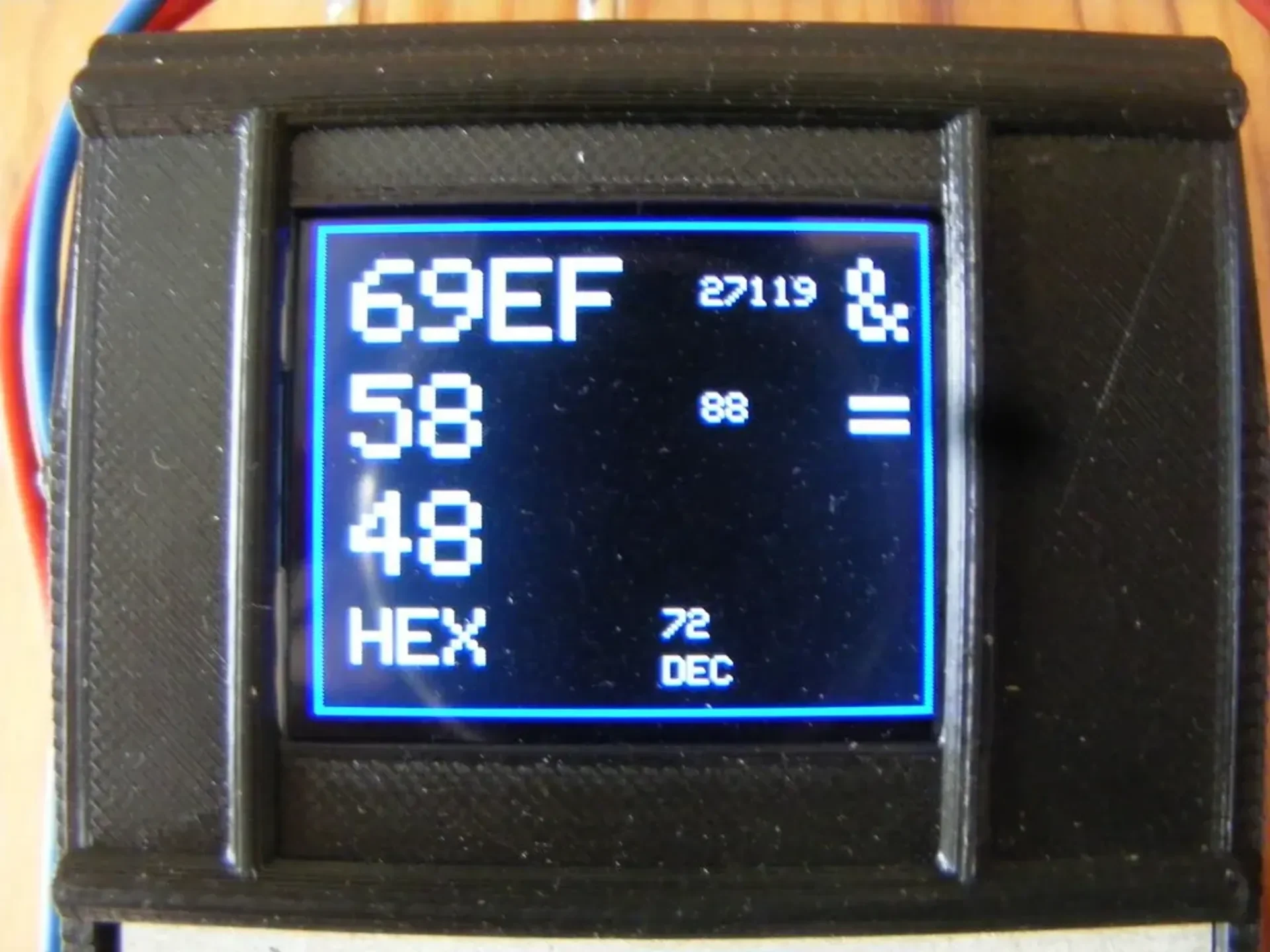

Шестнадцатеричный калькулятор 32 бита имеет базовые функции целочисленной арифметики плюс AND.

Введенные шестнадцатеричные числа отображаются одновременно в десятичном виде меньшими числами.

Это можно изменить, чтобы вход был десятичным, а результат тоже был десятичным.

и шестнадцатеричные числа меньше.

Работает 10-20 часов на одном заряде аккумулятора.

Функции:

Вольтметр с разрешением 12 бит, автоматический диапазон 0-3 В, 0-31 В

Входное сопротивление 11,2 МОм или более. Точность зависит от некоторых факторов, около 1%.

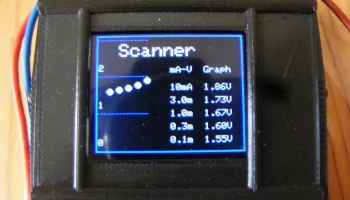

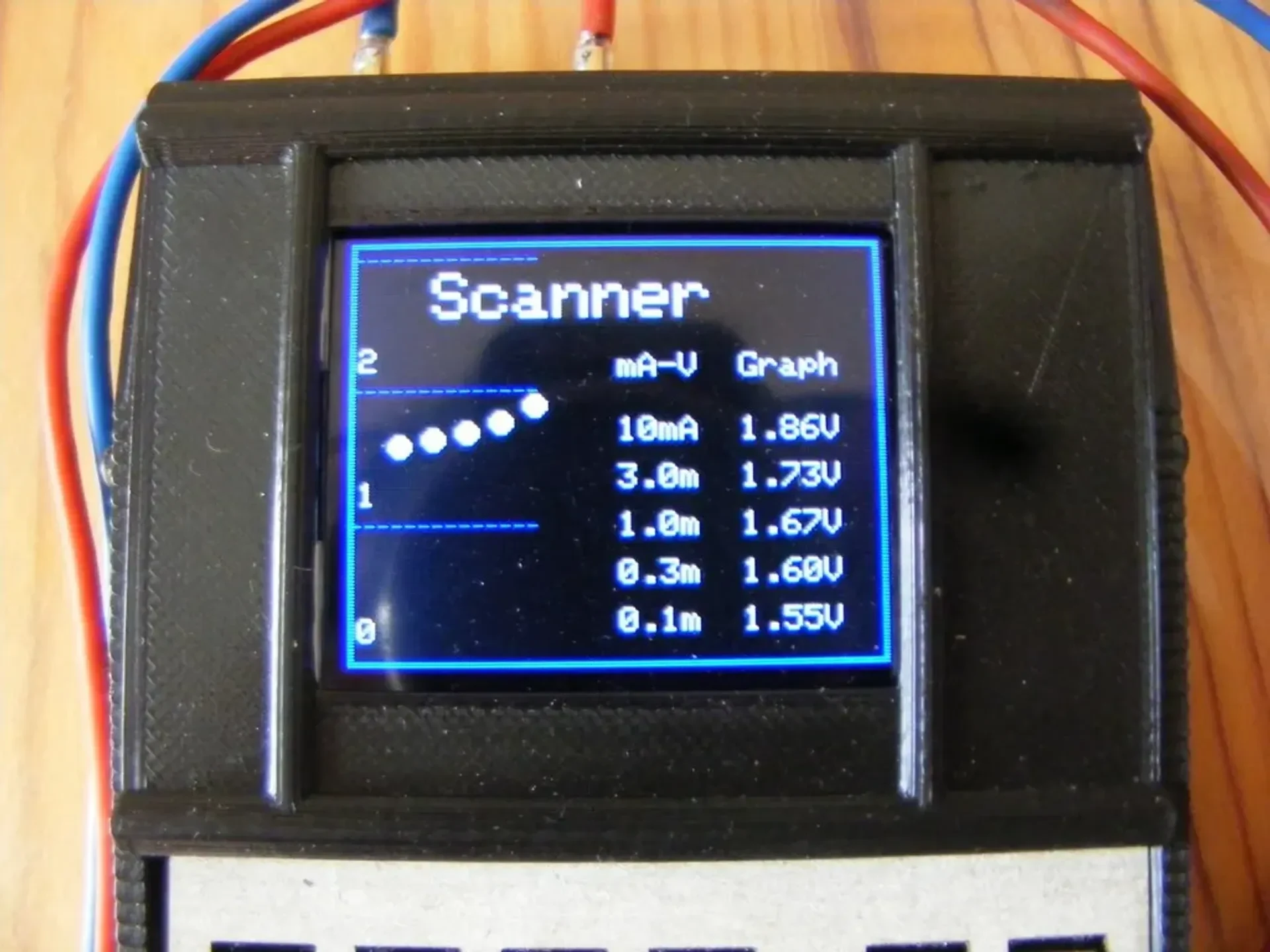

Особенности: * Регистрация данных с интервалом 100 мс или 1 сек, макс. Данные 3600 ФП. * Шаг 3 октавы для оценки напряжения 0-31 В, не глядя * Функция звукового сигнала для проверки логического уровня, не глядя 2. Тестер целостности цепи (ток 1 мА) 3. Построение кривой для диодов 0,1-0,3-1-3-10 мА, ток 0-3 В 4. Шестнадцатеричный калькулятор, только целые числа, + — /* и функция (И).

Показывает операторы и результаты в десятичном формате одновременно. 5. Десятичный калькулятор, только целые числа. Также показывает результаты HEX.

Питание: литий-ионный аккумулятор с зарядным устройством USB.

Размеры: ок. 70х100х25мм.

Основные части:

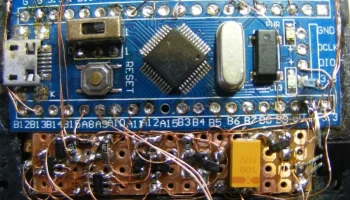

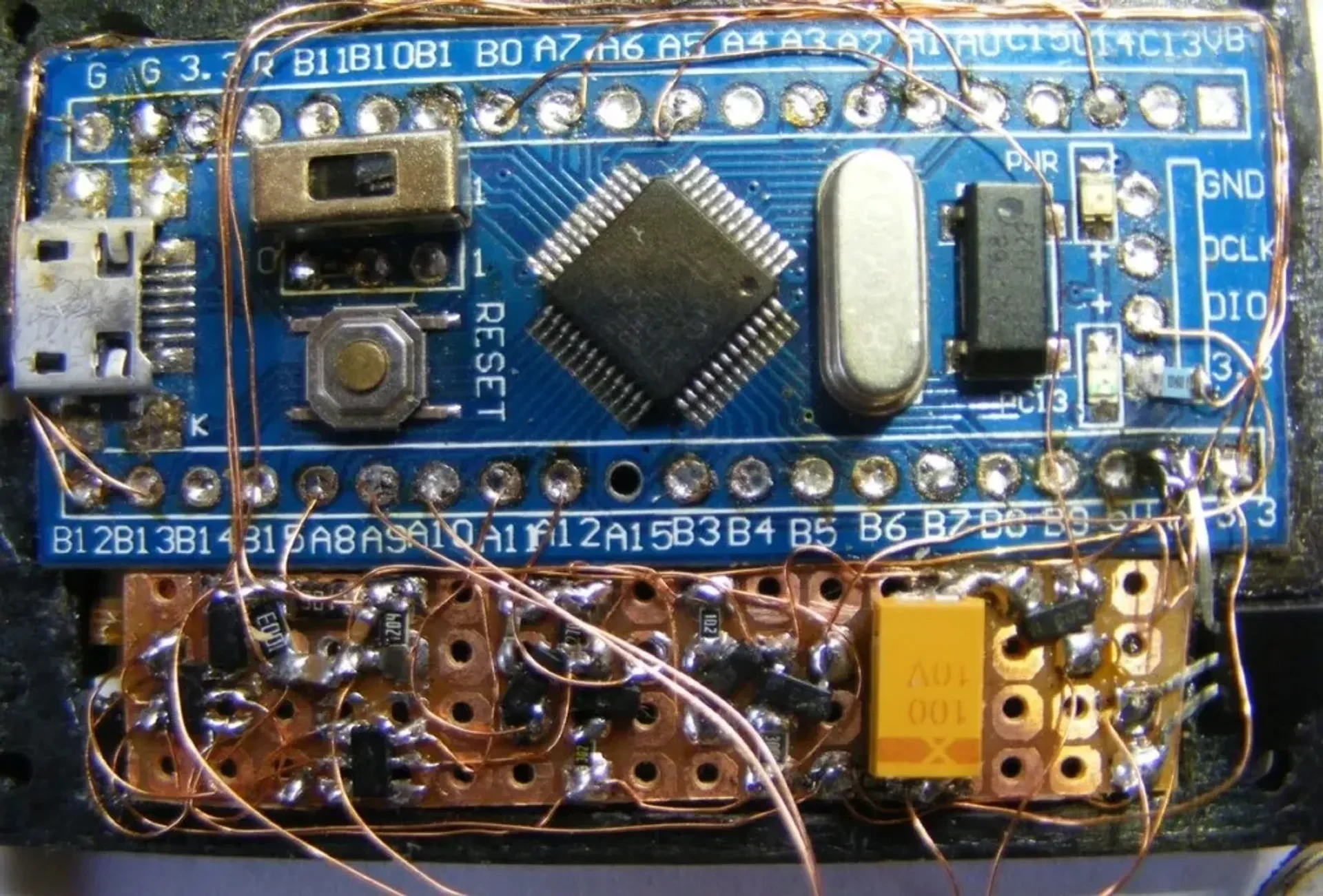

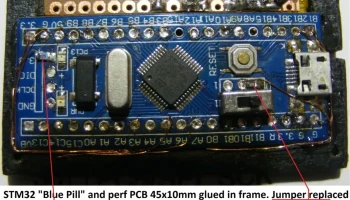

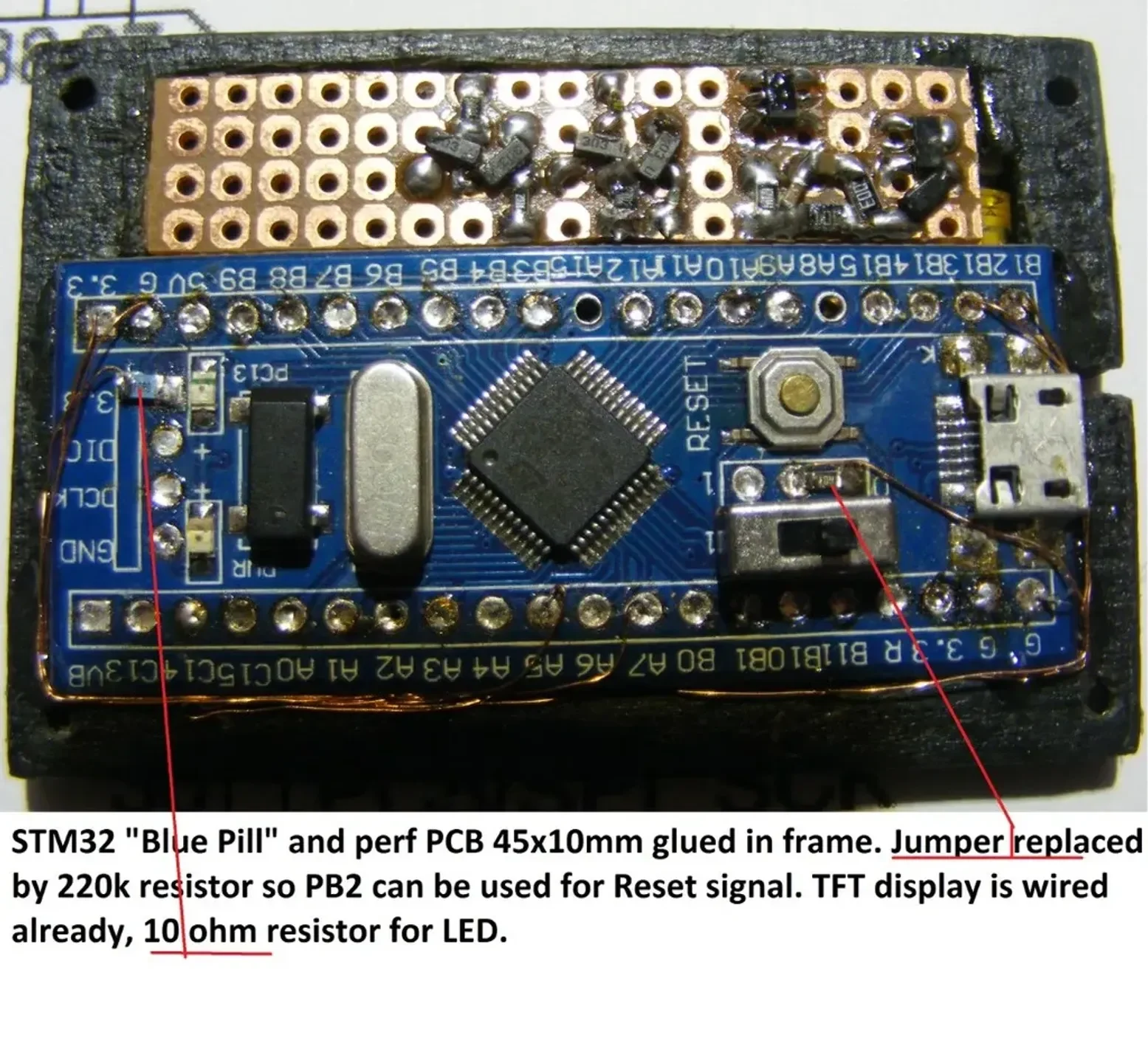

STM32 Синяя таблетка

ST7735 SPI 1,77-дюймовая версия с ЖК-дисплеем FPC

Плата зарядного устройства Micro USB Li-Ion

Аккумулятор телефона 700 мАч или более

Массив переключателей 16x6 мм, 2 шт.

Насадки типа «банан» 2 мм.

Ползунок «Выкл-Вкл-Вкл»

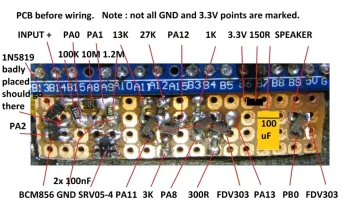

Маленькие (действительно маленькие SMD) электронные детали

Источник: Алиэкспресс

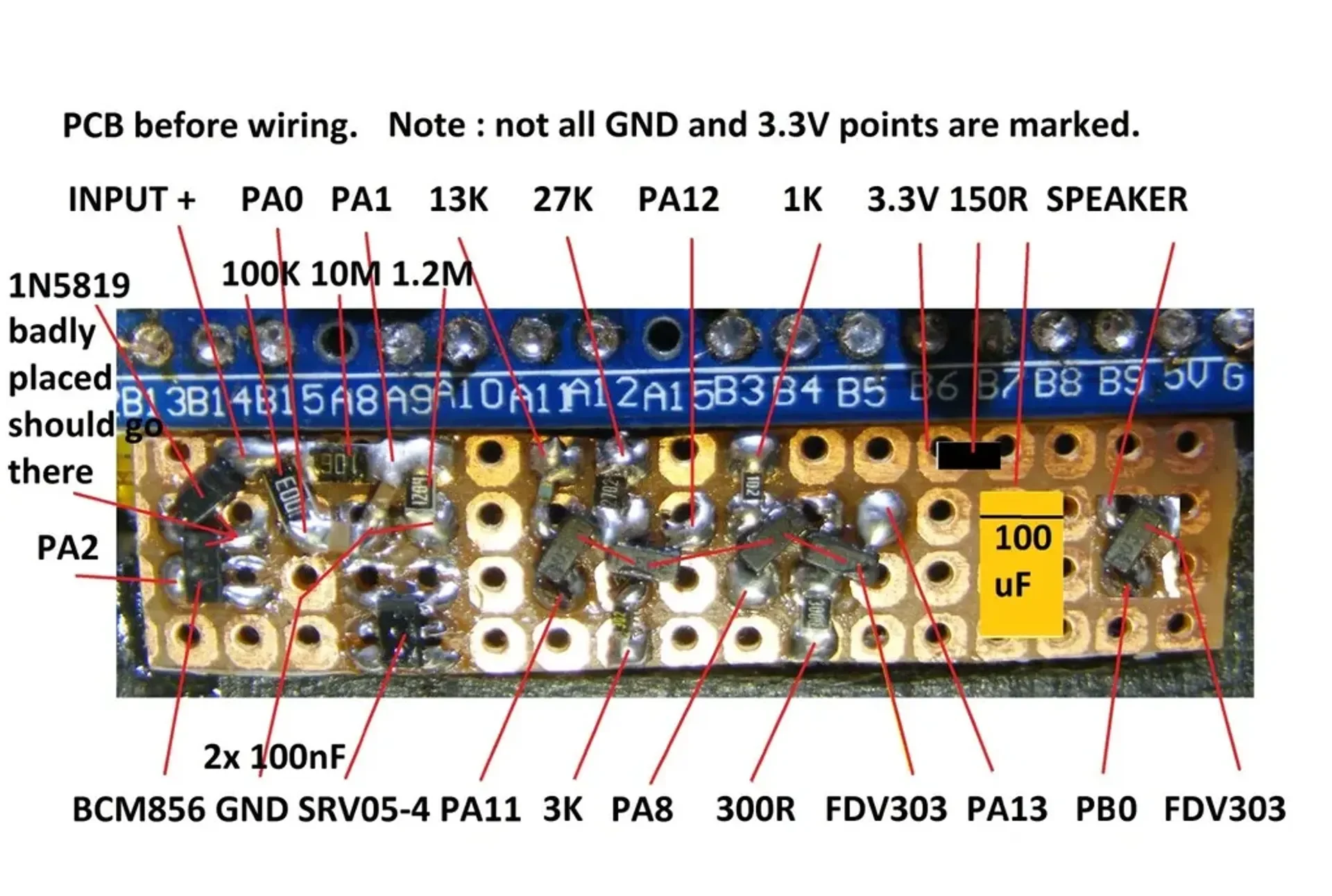

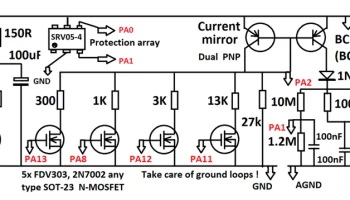

Описание схемы: Аккумулятор заряжается от микро USB платой TC4056A.

Напряжение подается на выключатель питания, п��ложение переключателя «2 ВКЛ» выбирает калькулятор.

или функции вольтметра. Стабилизатор HT7333 (заменяет встроенный RT8183-B, или AMS1117) обеспечивает напряжение 3,3В от аккумулятора 3,6-4,2В. Источник питания 3,3 В также является опорным напряжением для аналого-цифрового преобразователя STM32.

Его значение определяет точность, поэтому его следует измерить и ввести в код.

(float vref=3,3; означает 3,30 В, введите свое значение, если оно отличается на 1 % или более)

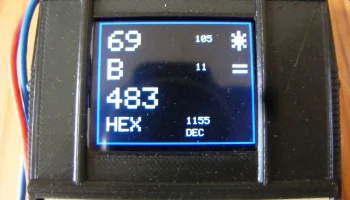

Калькулятор: STM32 сканирует клавиатуру, декодирует клавиши и реагирует на них.

Клавиши 0-F работают в шестнадцатеричном режиме ввода, клавиши 0-9 — в десятичном режиме. и выбор клавиш

между шестнадцатеричным или десятичным режимом, клавиша C удаляет последнюю запись, клавиша = показывает результат.

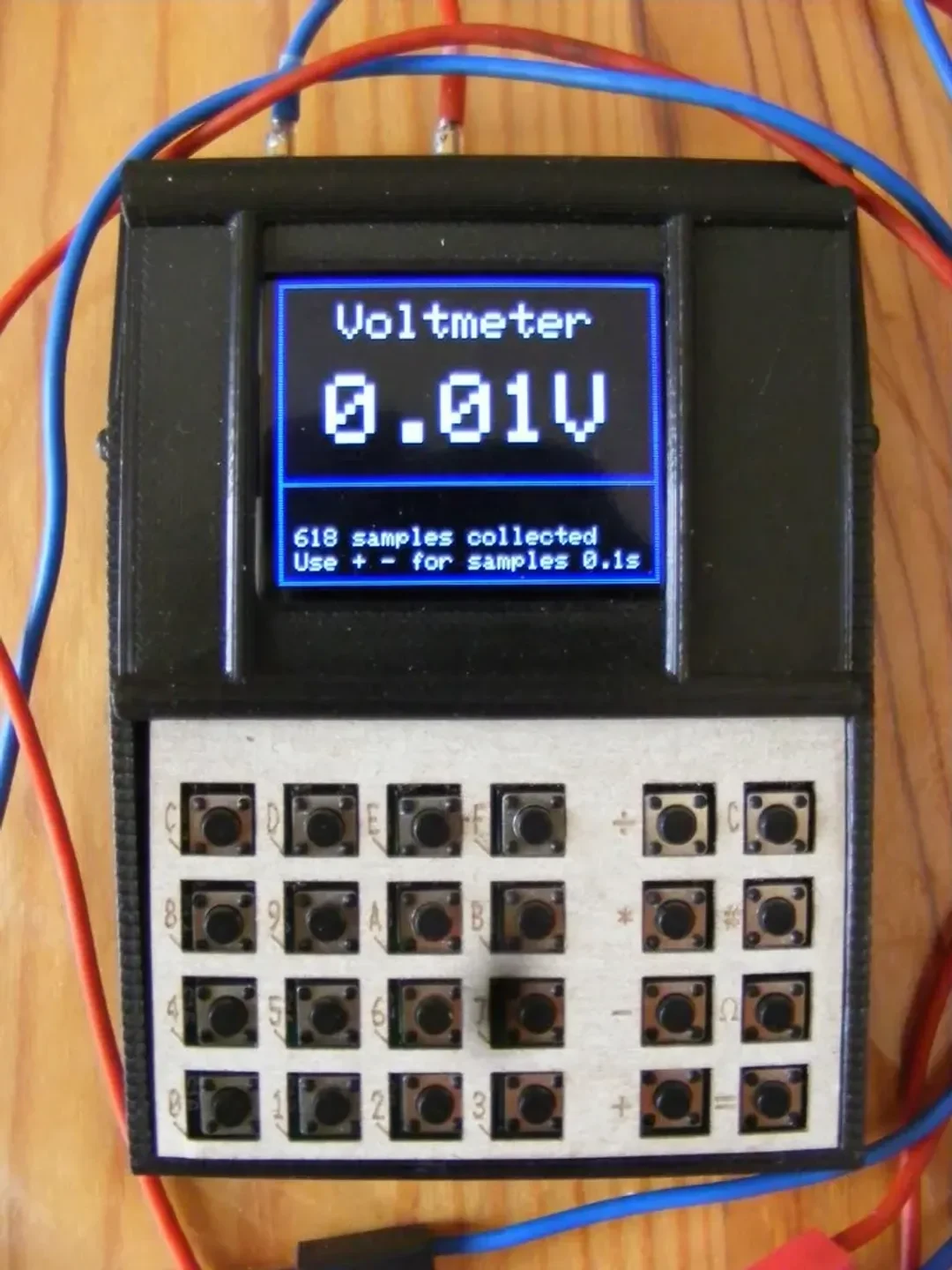

2А. Вольтметр: Эта функция выбирается клавишей =, по умолчанию при запуске.

Прибор показывает 0 при отрицательном входном напряжении, но никаких повреждений не происходит.

(Обновление от 27 октября 2020 г.: Дополнительное предупреждение об отрицательном входном напряжении, см. ниже)

Полезный диапазон ограничен прибл. 31 В постоянного тока. Данные (3600 вольт с плавающей запятой)

хранится в оперативной памяти с интервалом 1 или 0,1 с.

Ключевые функции:

Знак равенства переключает интервал выборки от 0,1 до 1 секунды.

Слэш переключается на октавную высоту. Low C 131 Гц при 0 В, диапазон разделен на 21 ступень.

поэтому максимальное значение соответствует C 1044 Гц на 3 октавы выше.

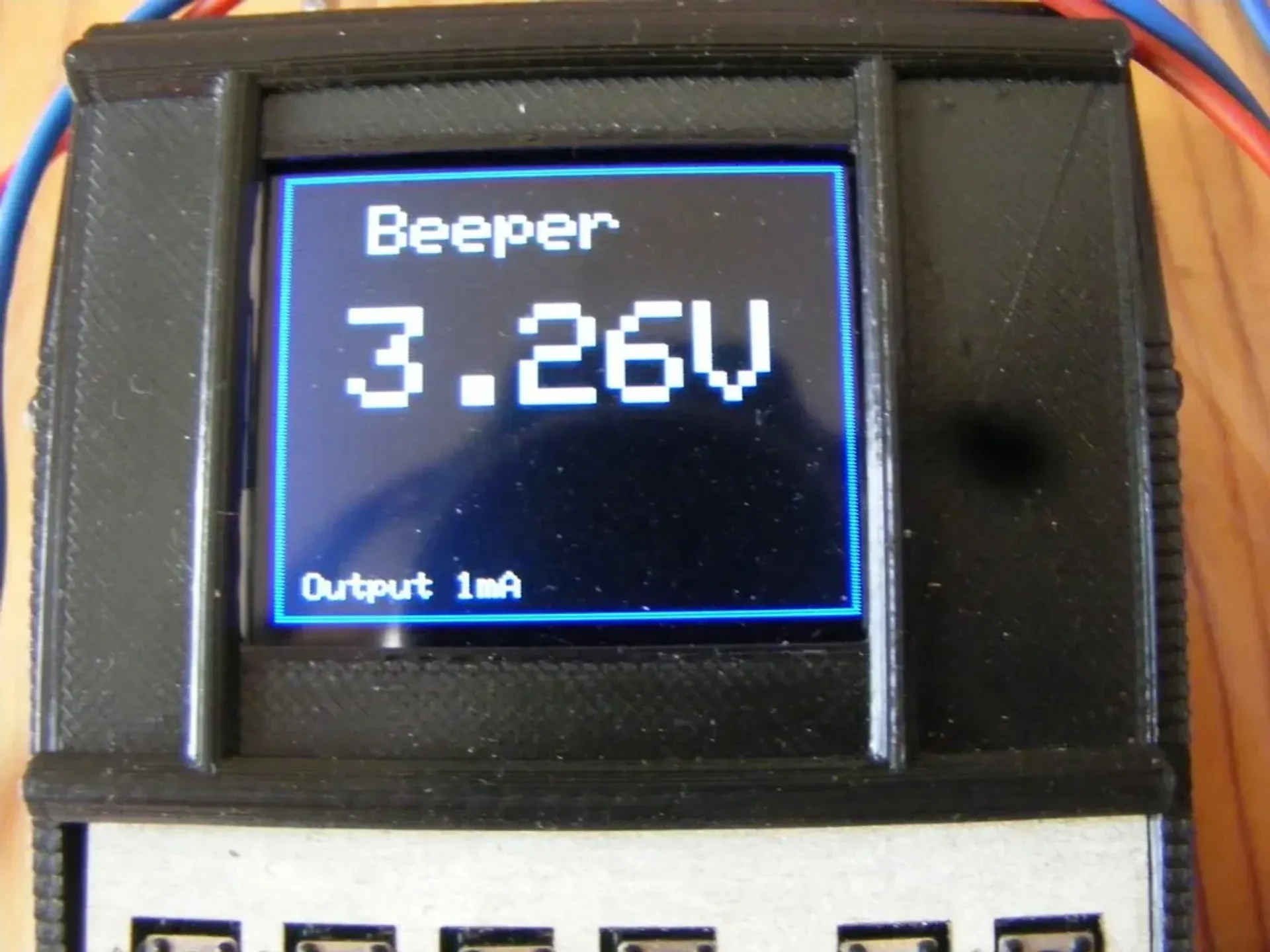

Asterisk включает проверку логики. Низкий логический уровень: нет звука, высокий уровень >0,9 В, 784 Гц.

С выключает звук

Знак минус сбрасывает счетчик журнала данных, свежие данные начинаются с индекса = 0.

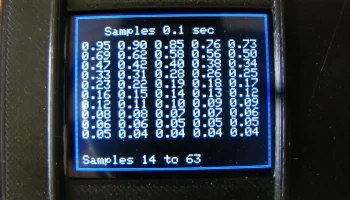

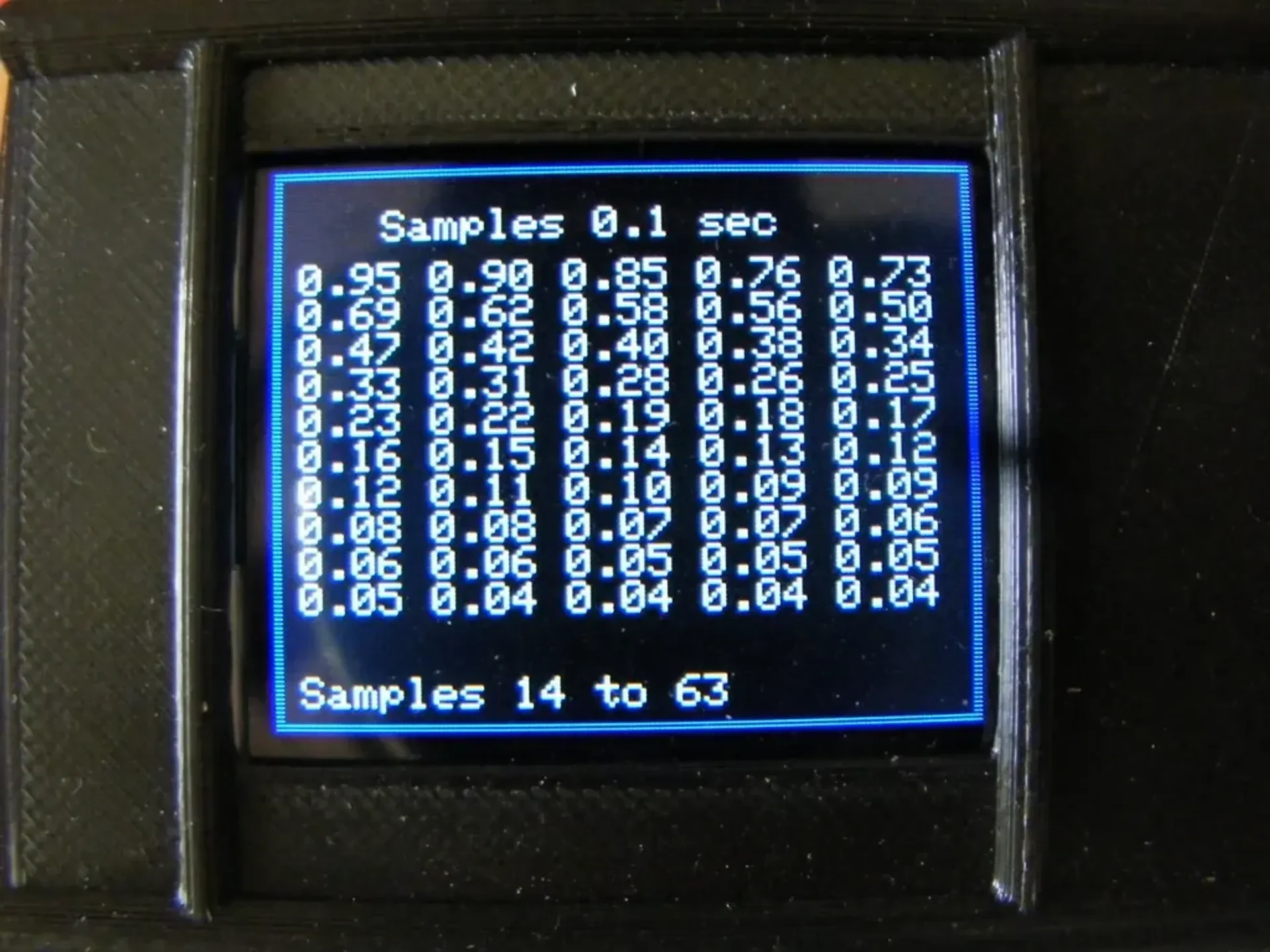

Знак «плюс» Вход в режим регистрации данных, отображает 50 записей данных, начиная с последних образцов напряжения.

В режиме регистрации данных знак «Плюс» приближает к 50 выборкам. Знак минус отменяет 50 выборок назад (более старые данные). Знак равенства возвращается в режим вольтметра, сбор данных возобновляется. Индекс данных отображается, чтобы пользователь мог определить, когда данные были собраны. В этом режиме сбор данных останавливается. 2Б. Тестер непрерывности: Эта функция выбирается клавишей &.

Прибор выдает ток 1 мА и измеряет напряжение на входе.
