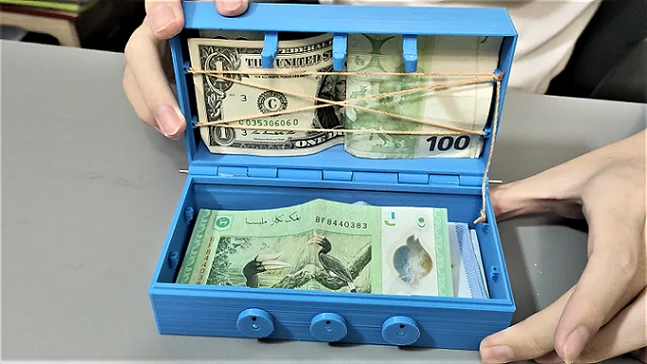

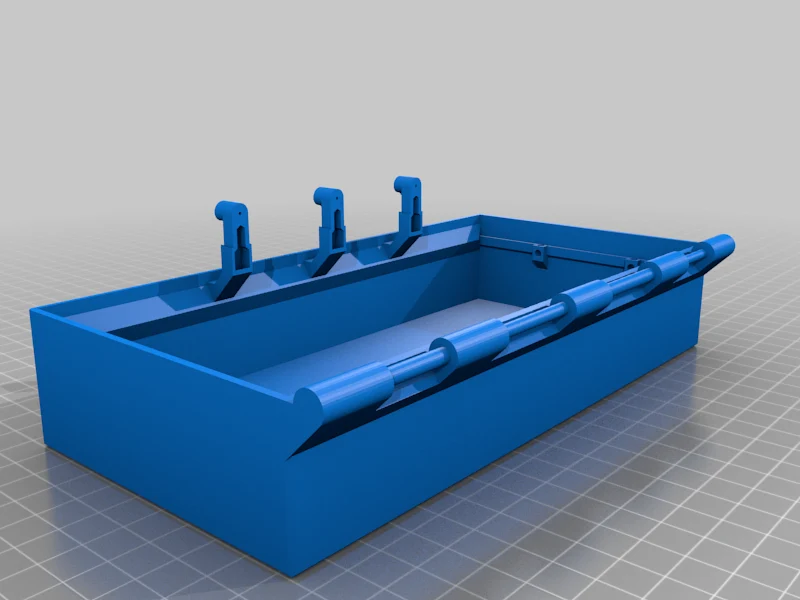

Мини-сейф для наличных денег с 3-мя кодовыми замками и петля

Это мой большой проект с использованием Fusion360 на печатной петле. Это займет весь размер вашей кровати Ender 3V2. Обеспечьте хорошее выравнивание кровати.

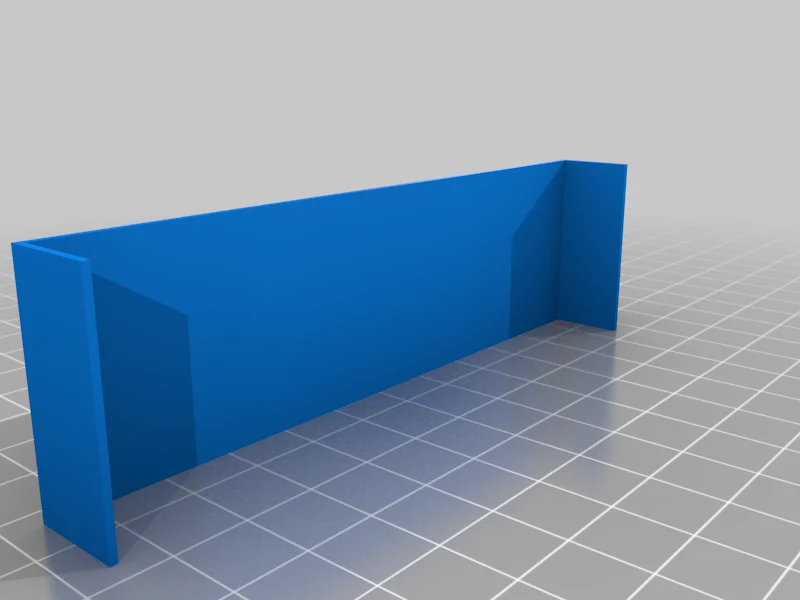

Поддержка не требуется, поскольку все защелки и выступы расположены под углом 45 градусов. Для тех, у кого угол печати составляет 90 градусов, я добавил в модель печати небольшую и тонкую клиновидную опору под углом 45 градусов. Удалить его можно острым ножом. Все отверстия напечатаны без поддержки.

Убедитесь, что на вашем 3D-принтере можно напечатать перемычки на расстоянии не менее 10-15 см друг от друга без перемычек и натяжек.

Не изменяйте масштаб менее 80 %, поскольку это повлияет на допуски шарниров.

В окончательной опубликованной версии STL все недостатки исправлены. Поскольку мой первый отпечаток все еще можно использовать, я не перепечатывал последнюю версию STL. Добро пожаловать, попробуйте и сообщите мне ..

Печать:

Печать без поддержки.

Время печати ~ 14-15 часов при использовании катушек весом около 100 г.

Внутри коробки вы можете добавить свой собственный тисненый инициал.

Опубликованные STL не имеют инициалов.

Есл�� шарнир 3D-печати по какой-либо причине выйдет из строя, не применяйте силу, так как это сломает боковую стенку. Используйте горячее лезвие и отрежьте все шарнирные штифты. Затем просверлите отверстие диаметром 2 мм в опоре трех петель и добавьте металлическую проволоку диаметром 2 мм в качестве опоры шарнира.

Добро пожаловать, чтобы сделать ремикс или использовать его.

Это мой первый большой отпечаток, который я разработал более 12 часов.

Я добавил на шарнир свою первую версию слайсера Cura. Добро пожаловать, посмотрите и сравните, если ваш слайсер похож на разум, тогда у вас будет застрявший шарнир из-за слишком узкого допуска нити и отсутствия зазора.

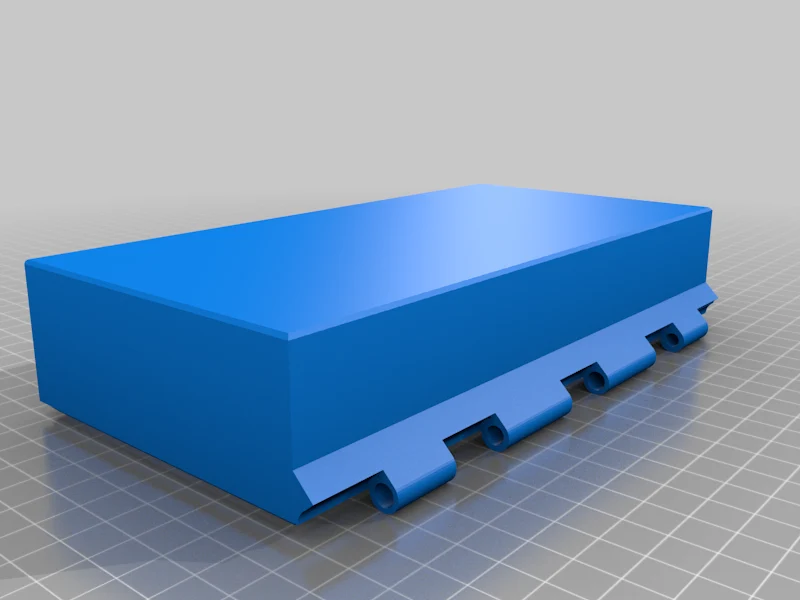

STL для верха и низа разделены, и вы можете отрегулировать зазор.

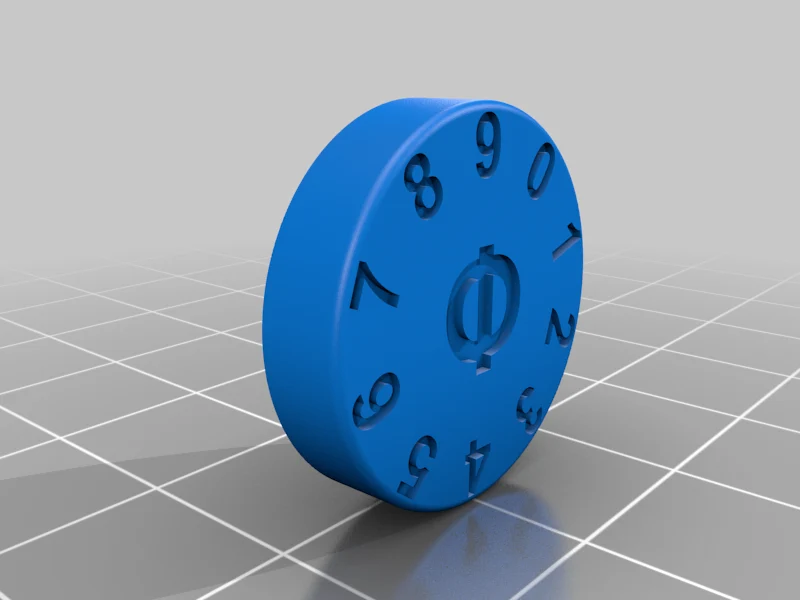

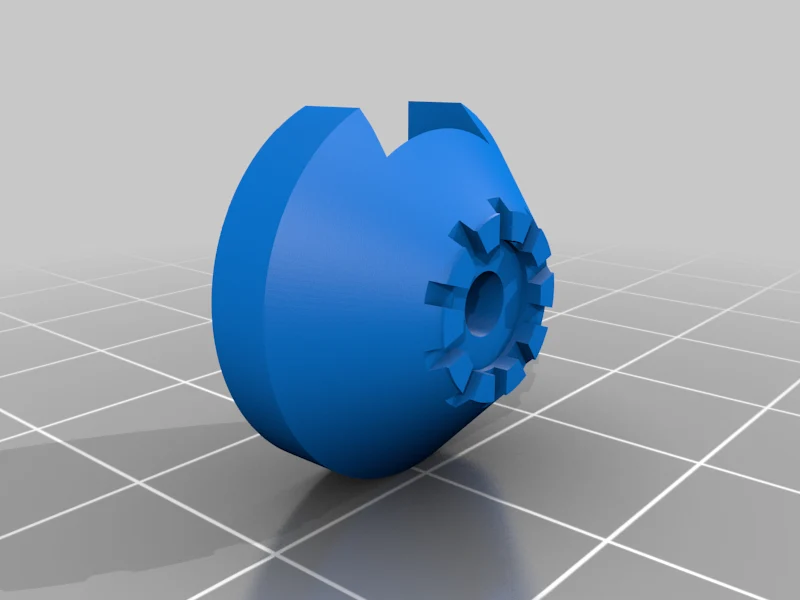

Просто распечатайте 3 шестеренки и слоты-защелки.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 мм

Заполнение:

30

Нить: PLA PLA Синий

Примечания:

Не изменяйте масштаб меньше 80 %, иначе шарнир, напечатанный на 3D-принтере, склеится. Требуется точная 3D-печать. Это будет напечатано в полном размере с Creality Ender 3V2.
В моей первой версии петли были напечатаны и склеены, поэтому мне пришлось удалить штифты горячим ножом и добавить металлическую прорезь в качестве замены петли.

Для кодового замка я добавил винты M1, чтобы закрепить его внутри коробки.

Сейф, который я распечатал для себя, имеет инициал, однако я удаляю инициал в файлах STL. Вы можете добавить свой собственный рельефный инициал.

Если у вас кровать небольшая, распечатайте отдельно Верх и Низ STL. Затем снимите шарнирные штифты и проделайте отверстие для металлического штифта.

Пост-печать

Весь сейф печатается за один раз с масштабом 80%.

У моего первого отпечатка возникли проблемы с допусками: некоторые слои расплавились или застряли в шарнире. Большинство пробелов в порядке. Только центральный штифт расположен слишком близко. Позже я изменю опубликованный файл STL с допуском> 0,5 мм.

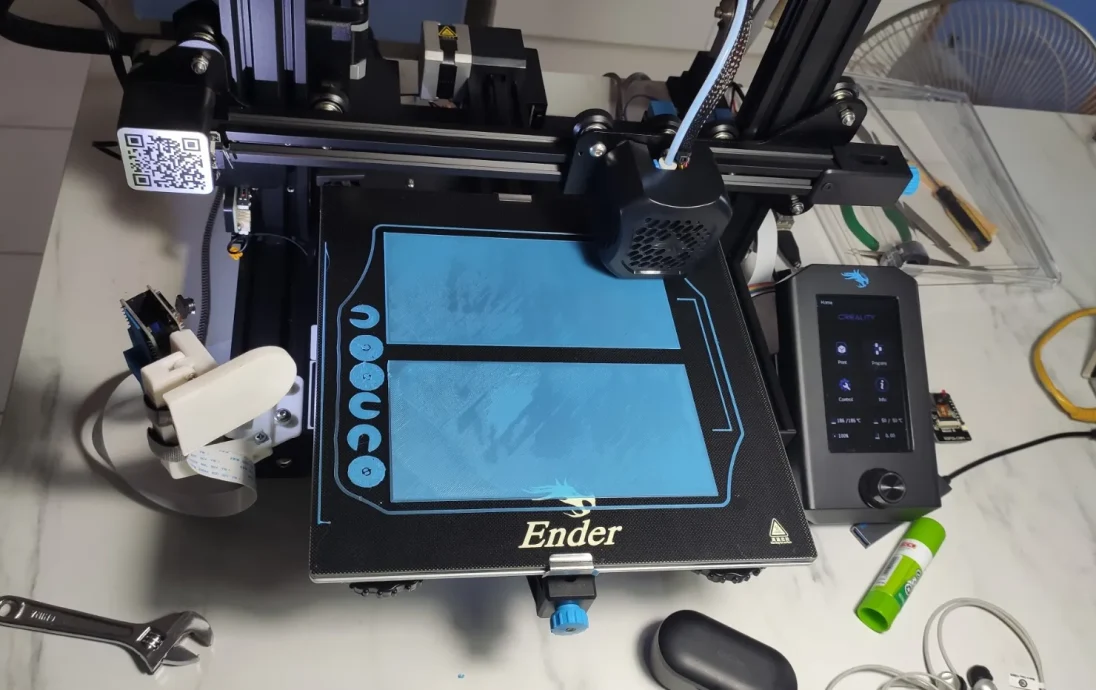

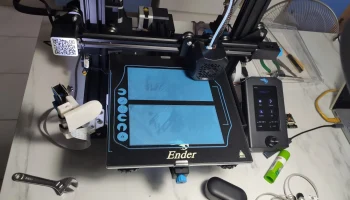

Печать 1-го слоя. Этот принт действительно проверит плоскостность выравнивания вашей кровати! Обеспечьте хорошее выравнивание кровати. Начало 14-часовой печати

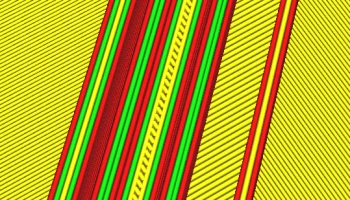

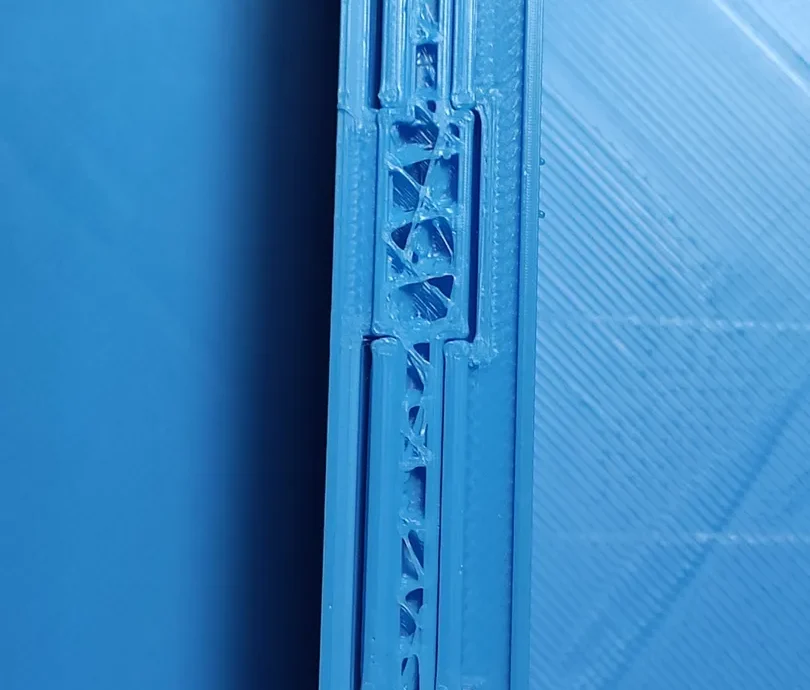

Это моя первая версия проблемы с допуском шарнирного зазора. Слишком близко к 0,1 мм. Однако я остановился на опубликованной версии STL с 0,5 мм.

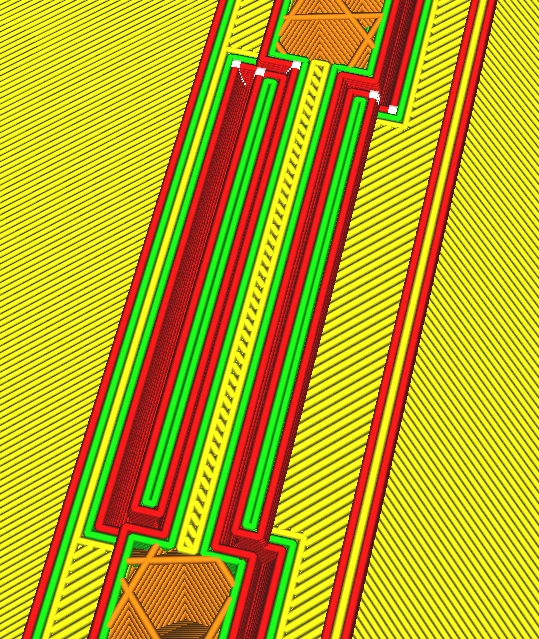

Опубликованный STL имеет лучший зазор о��оло 0,5 мм для шарнирного штифта, как хорошо видно на Cura Slicer. Если вы успешно распечатаете это за 1 отпечаток с работающим шарниром. Дайте мне знать!
