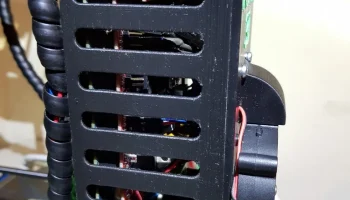

Рампы и корпус Arduino Mega для v-слота 3030............

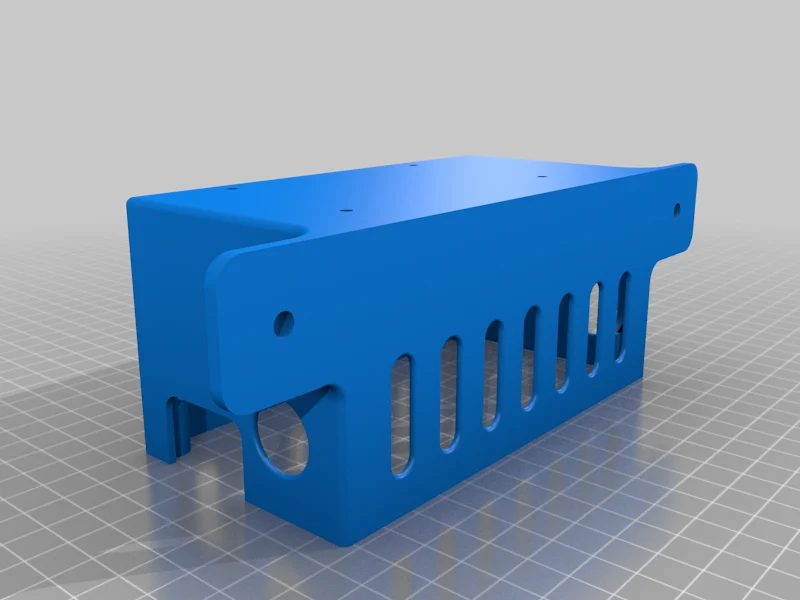

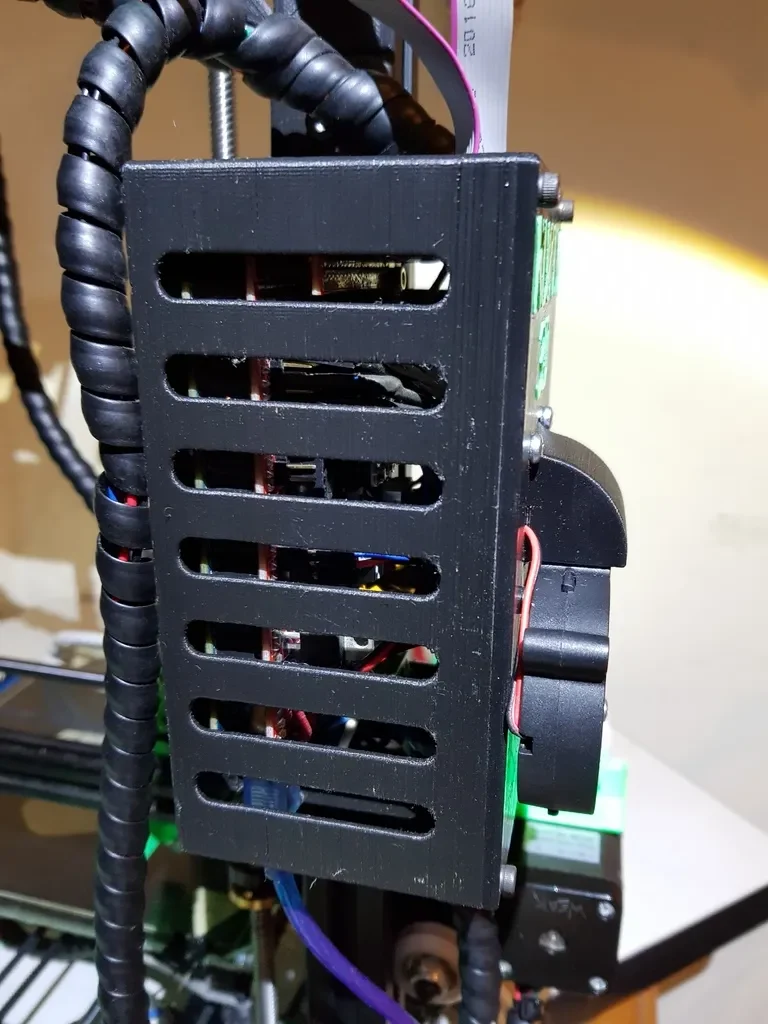

Корпус для Ramps 1.4 и Arduino Mega 2650. Крепится к V-образному пазу 3030 с помощью болтов 5 мм и скользящих гаек, все остальное оборудование — 3 мм (12 болтов, 9-12 гаек). Разница в количестве гаек обусловлена ​​различиями в используемых принтерах. Монтажные отверстия для Arduino/рампы достаточно малы, чтобы их можно было ввинтить напрямую, но если вы слишком затянете и зачистите резьбу, вам может потребоваться использовать гайки, чтобы закрепить пандусы/платы Arduino.

Вырезы сверху и снизу для ввода кабеля, сверху для кабелей ЖК-дисплея и для кабеля USB, чтобы можно было легко обновлять прошивку.

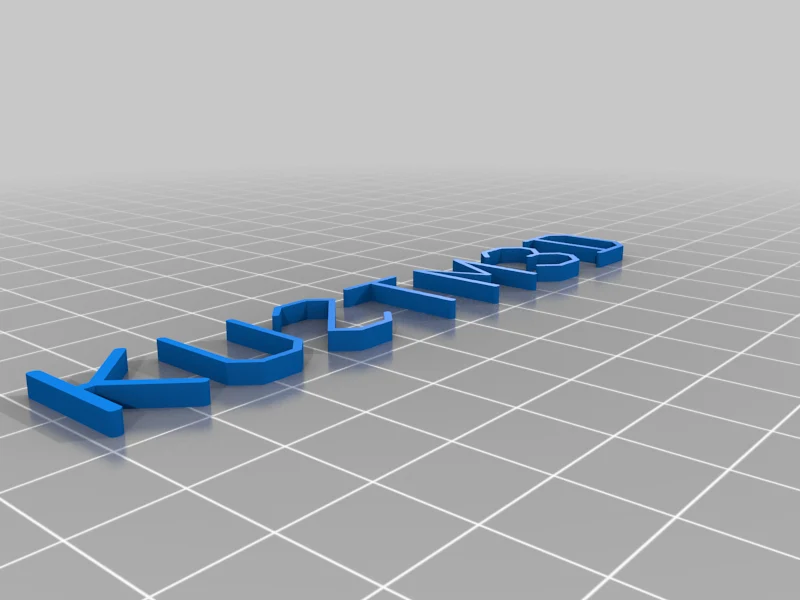

Надпись на обложке можно напечатать вторым цветом, а затем прижать к ней для более гладкого вида.

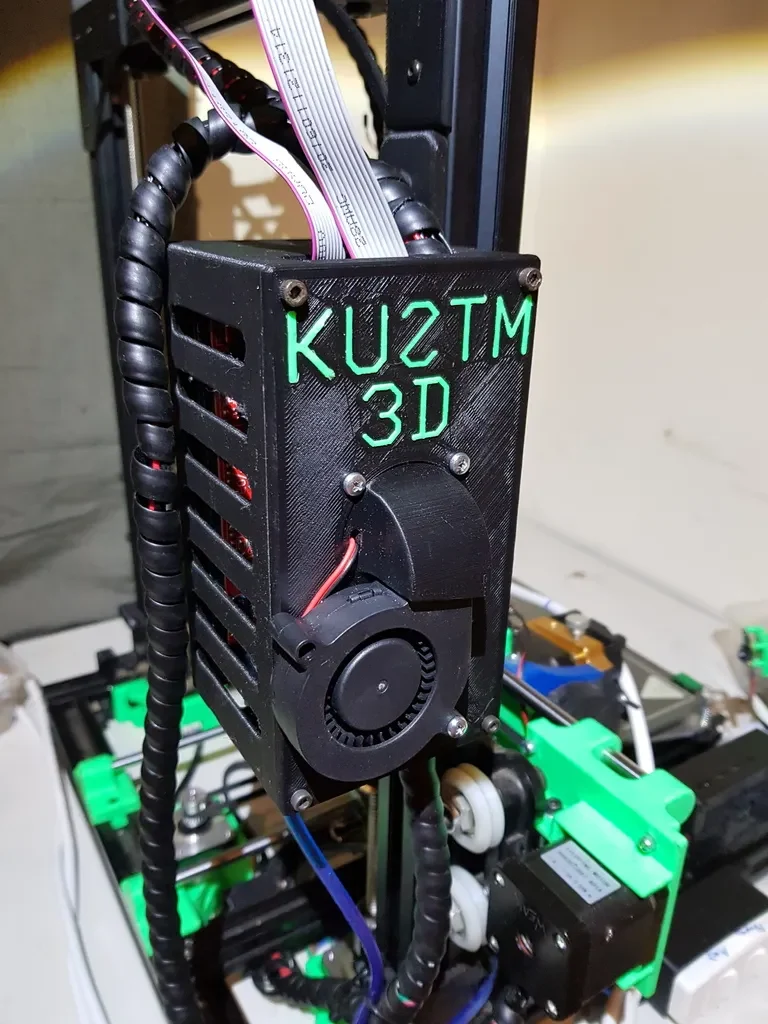

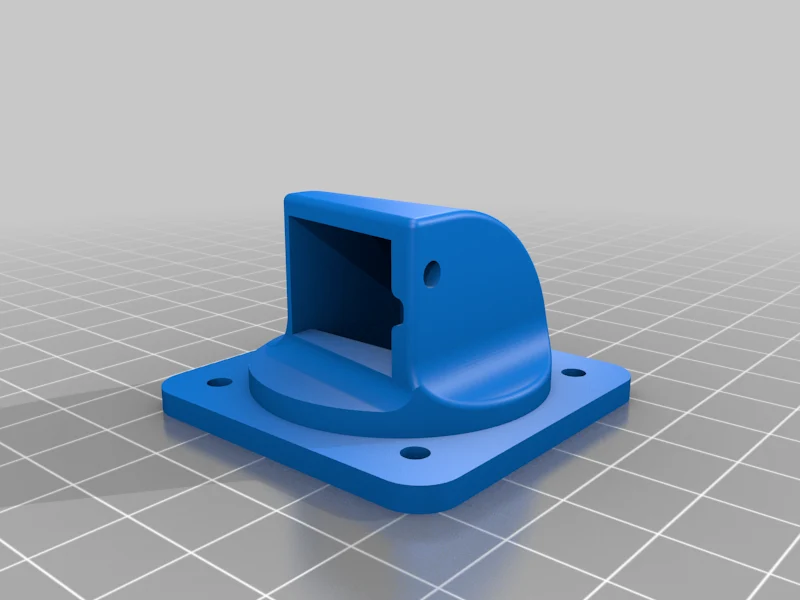

На крышке вырез для 40-мм вентилятора, но в комплект также входит деталь под названием «blower_fan_plate.stl». Это позволяет использовать вентилятор для увеличения потока воздуха над шаговыми приводами.

Настройки печати

Принтер:

КУСТМ3Д 250

Плоты:

Не имеет значения

Поддерживает:

Не имеет значения

Разрешение:

0,05-0,2

Заполнение:

10% или выше

Нить:

САНЛУ ПЛА

Черный и Зеленый

Примечания:

Опоры не нужны во всех частях, если ваш принтер может соединить без особого провисания. При необходимости используйте опоры только для Blower_fan_plate.stl, установите значение «Везде» с углом свеса 85 градусов (чуть меньше горизонтального), чтобы облегчить снятие.

Более низкие высоты слоев лучше сочетаются с радиусом, используемым на вентиляторе\_вентилятор\_плите.

При высоте слоя 0,1 мм ожидайте, что на корпус уйдет около 22 часов, на крышку — 8 часов, на вентилятор — 3 часа 30 минут для мелких деталей и около 130 г нити.
