Ультразвуковая система помощи при парковке - Arduino Nano...

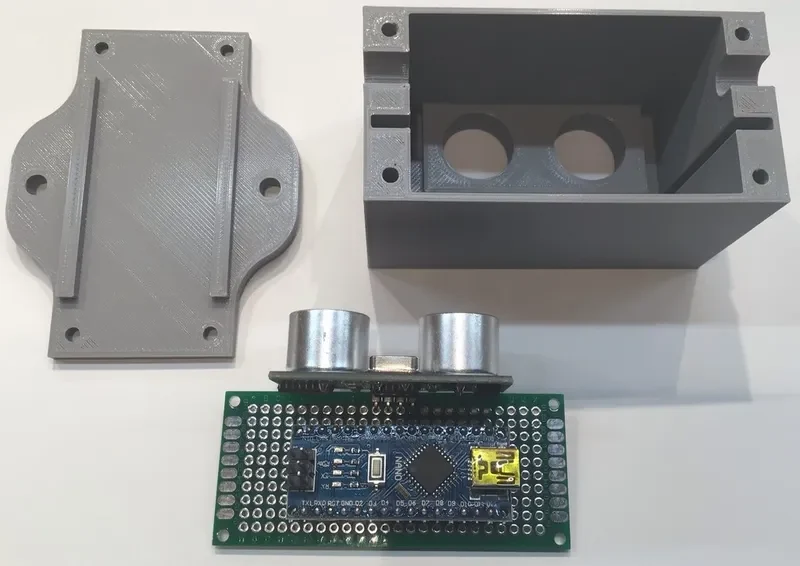

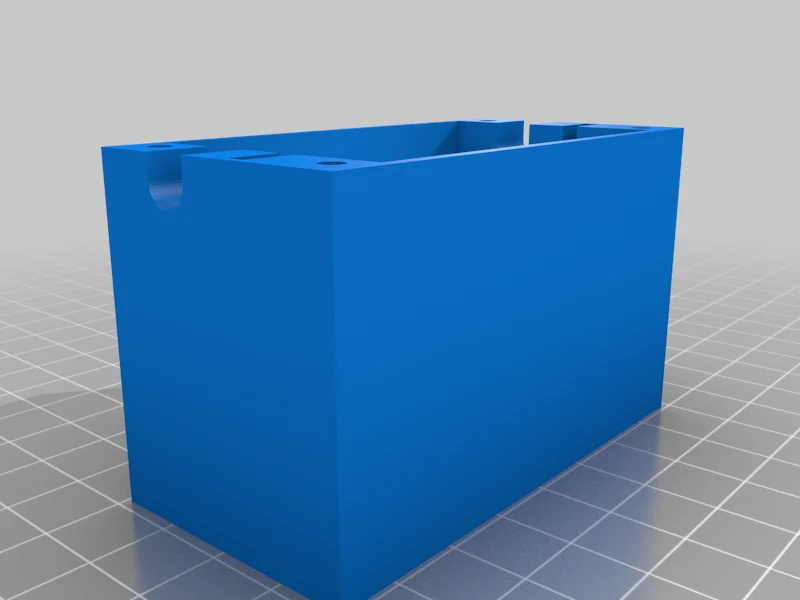

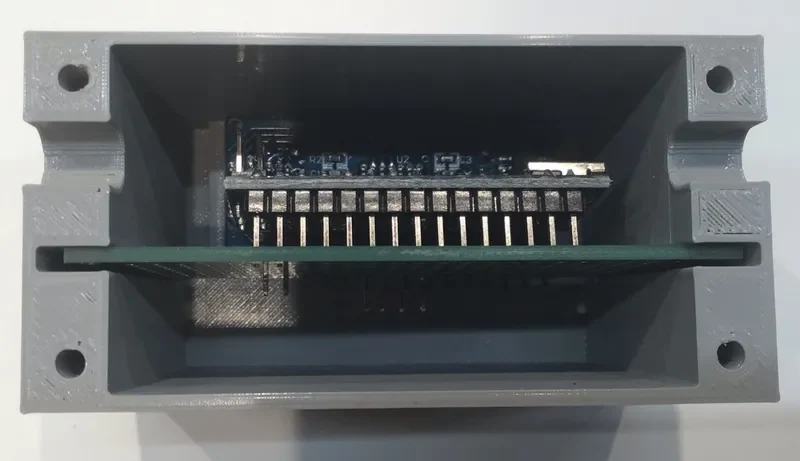

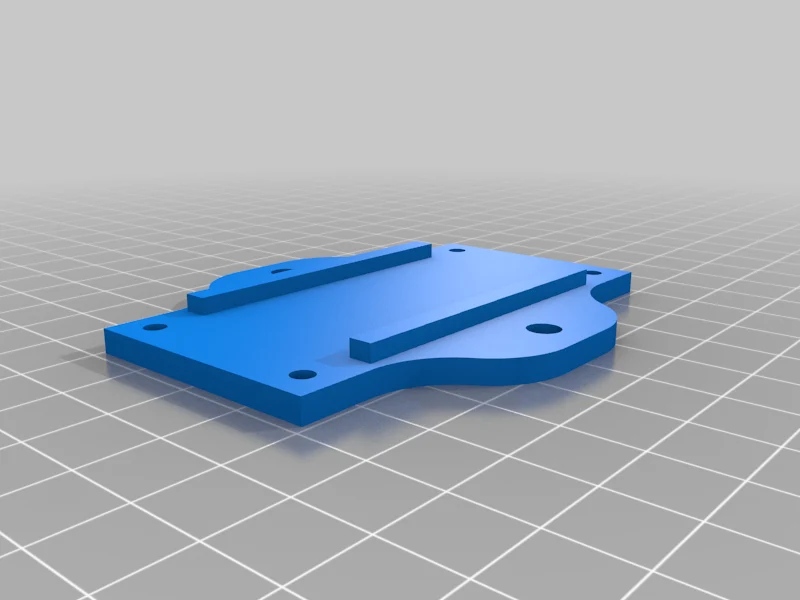

Это полноценный проект устройства помощи при парковке на базе Arduino Nano. При установке на стене гаража он измеряет расстояние до автомобиля, а светодиодная полоса отображает зеленые, желтые и красные огни, указывающие положение. Когда он приближается к желаемому парковочному положению, светодиодная полоса становится полностью красной. Загрузка включает в себя STL для корпуса для размещения ультразвукового модуля и Nano, которые припаяны к макетной плате размером 70 x 30 мм.

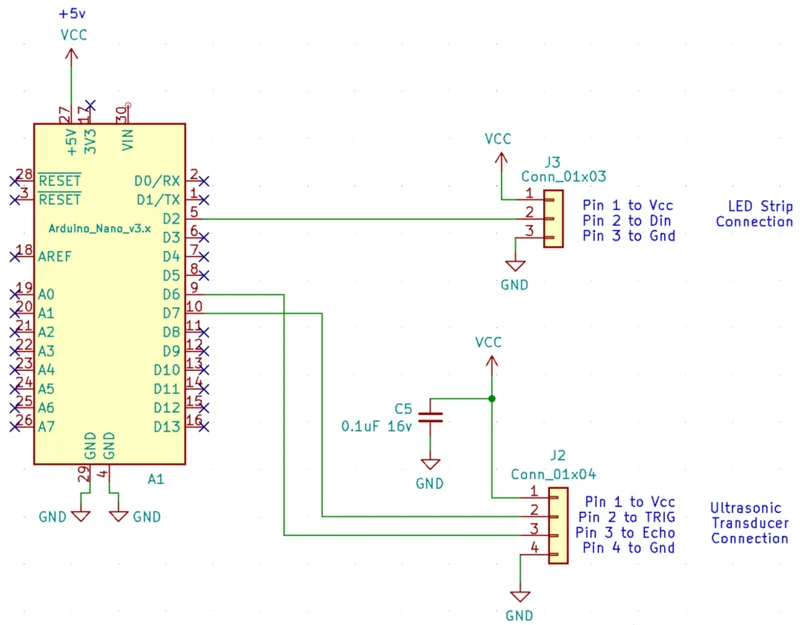

Загрузка также включает в себя схему и код Arduino. Распечатанную обложку для светодиодной ленты можно найти по адресу https://www.thingiverse.com/thing:4819400.

Я использовал светодиодную ленту из 65 светодиодов (около 4 футов). Я использовал этот: https://www.amazon.com/gp/product/B07R6LR7DK/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&psc=1 Количество светодиодов и параметры расстояния настраиваются в коде.

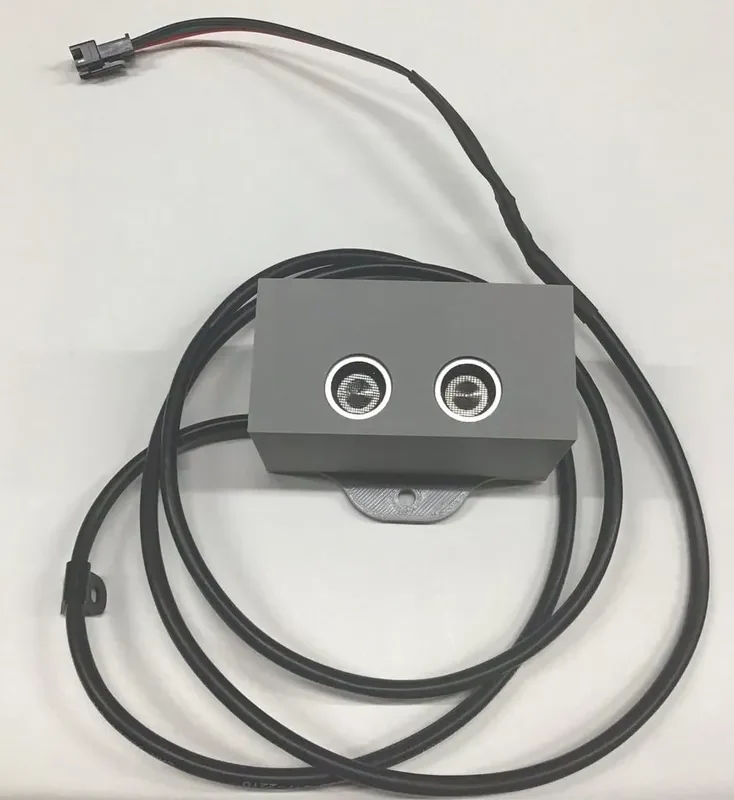

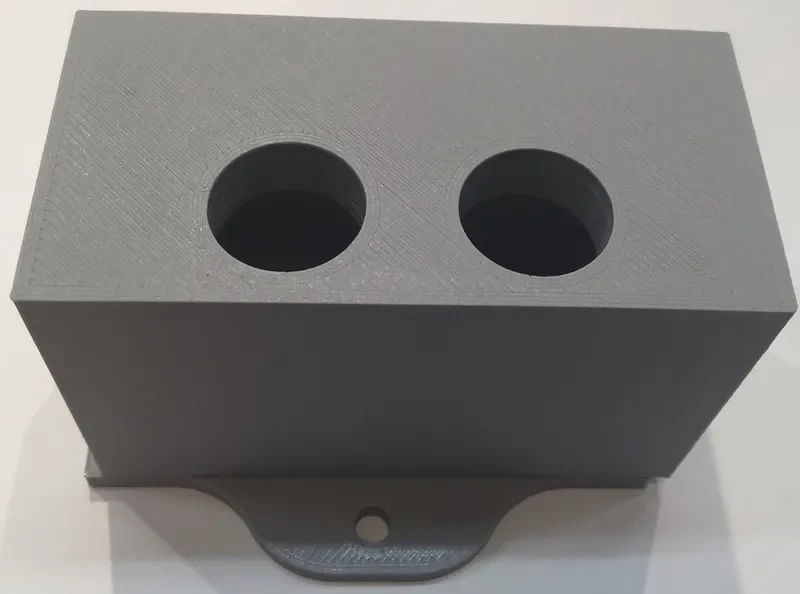

Установите ультразвуковой кожух на стену, обращенную к приближающемуся транспортному средству, на высоте решетки. Светодиодную ленту можно разместить где угодно.

Светодиодная лента погаснет примерно через 20 секунд после того, как движение больше не будет обнаружено. Затем ультразвуковая система каждую секунду проверяет, есть ли движение вперед, и повторно зажигает светодиодную ленту, если есть.

Настройки печати

Плоты:

Нет

Поддерживает:

Нет

**Разрешение:**

200

Заполнение:

20

**Нить:** Hatchbox PLA Серый

Категория: Электроника
