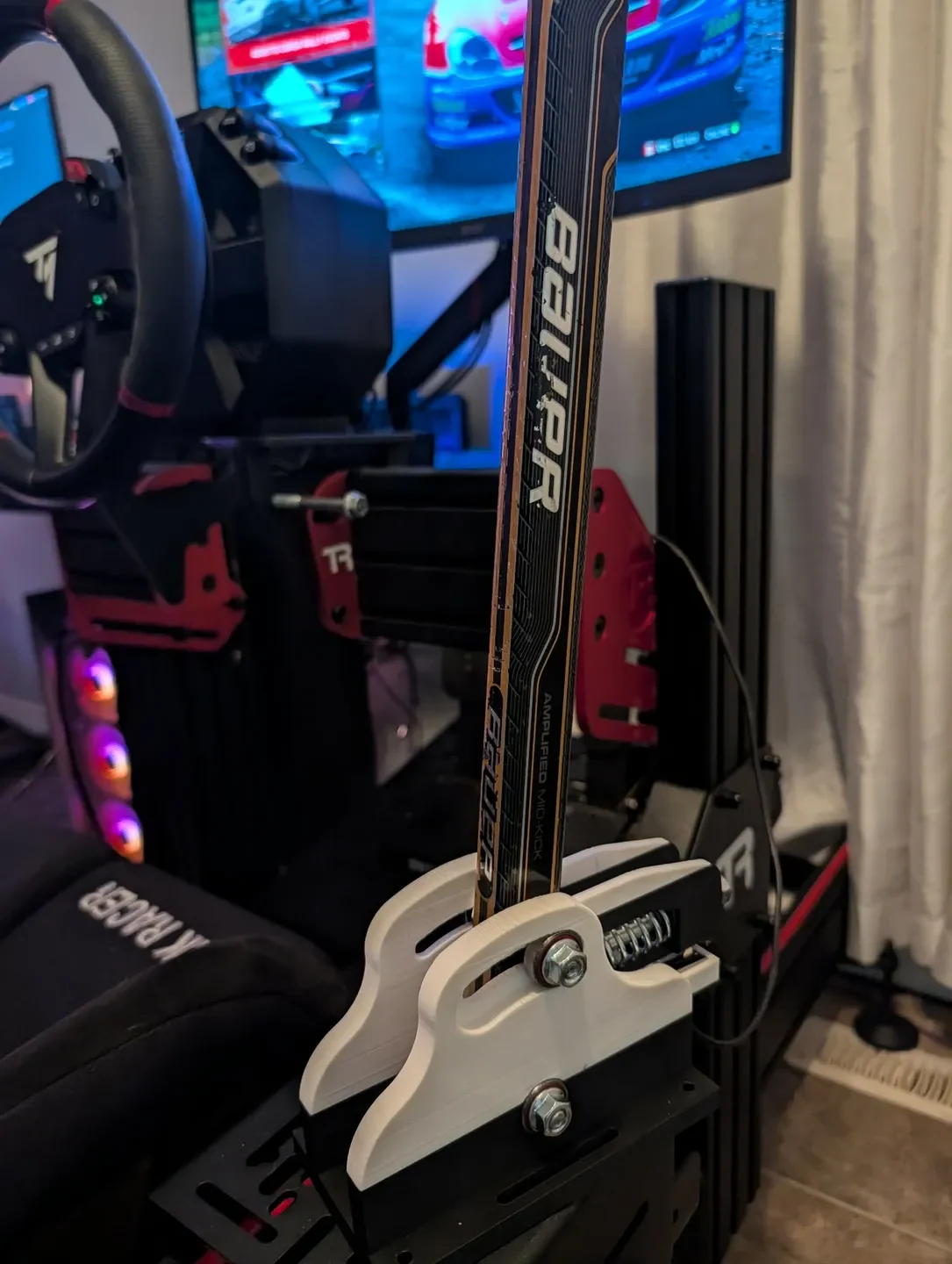

Если вы канадец, у вас в гараже может быть старая хоккейная клюшка и скейтборд, ха-ха.

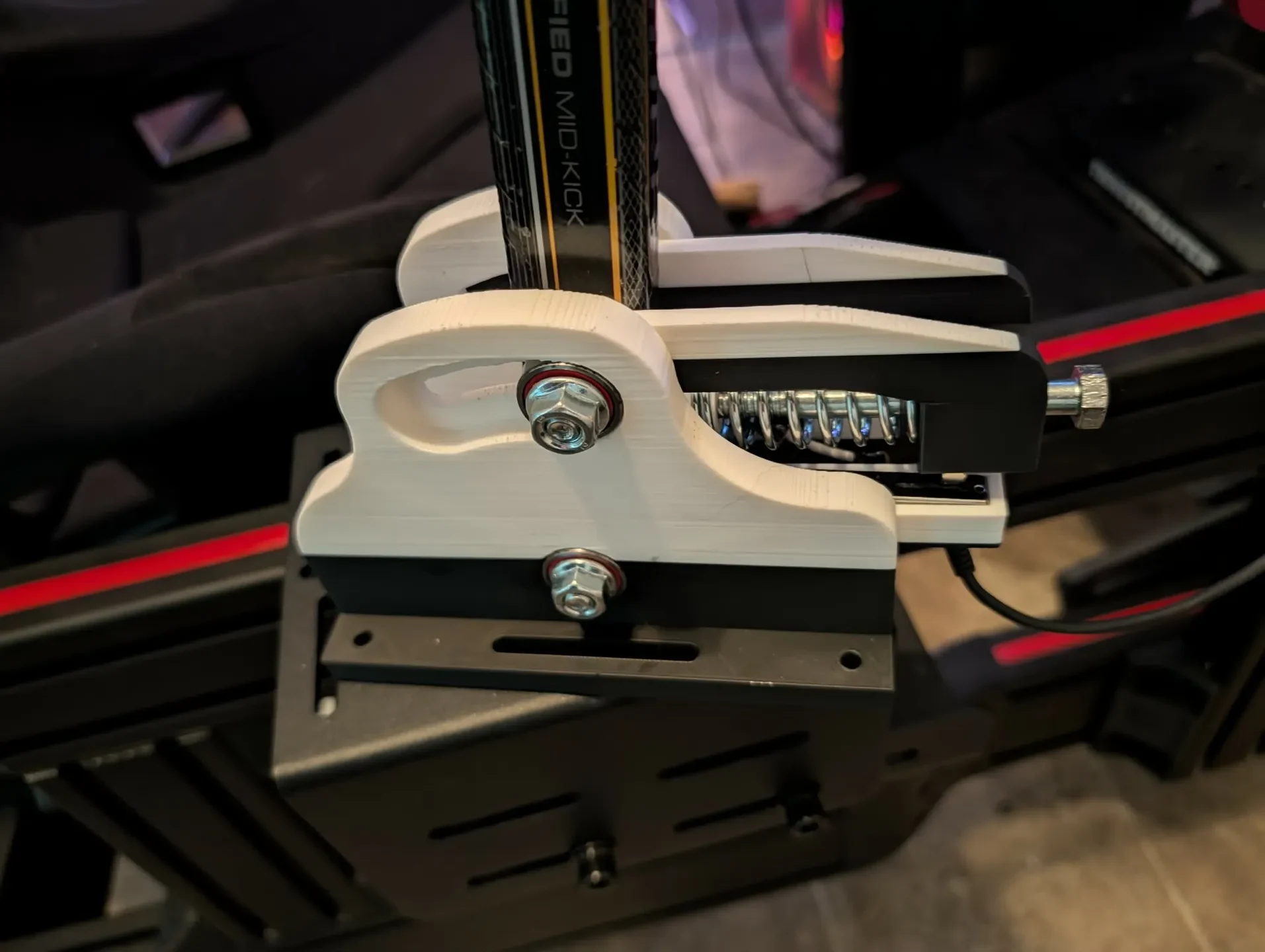

На самом деле это моя версия 2, и именно ее я сейчас использую. Я распечатаю и выложу V3, когда придет время. Принт прочный и простой в сборке, не занимает много места, ширина около 60 мм, относительно тонкий. Я предоставляю файл STL, так что не стесняйтесь экспериментировать с ним.
Я провел несколько тестов на отказ и считаю, что они довольно надежные. Я проворачиваю ручник и отпускаю его несколько раз, и ничего не ломается.
***** Аппаратное обеспечение *****
Старая хоккейная клюшка.
4 подшипника для скейтборда диаметром 22 мм. АМАЗОНКА
2x M8x1,25x60 мм длиной
1x M8x1,25x80 мм длиной
2 гайки M8
Для этого отпечатка я использую старую пружинную педаль. Вы также можете взять другой тип (убедитесь, что его внутренний диаметр не менее 15 мм. AMAZON
1x 75 мм прямой скользящий потенциометр A103 10 кОм экспоненциальный двойной потенциометр для регулировки яркости AMAZON
Я использую Raspberry Pie Pico 2W, потому что он у меня был. Но вы можете использовать Arduino Pro (с Arduino намного проще. AMAZON
Набор для пайки
Провода
Дрель
Сверло 5/16 или чуть больше.
Ручная пила, чтобы отрезать хоккейную клюшку нужной длины.
***** Программное обеспечение *****
Ардуино IDE
Чтобы проверить свой ручной тормоз и просмотреть телеметрию, используйте Joy.cpl в строке поиска внизу.
***** Распечатать инструкцию и сборку *****
Настенные петли — 7
Верхние слои оболочки — 5
Нижние слои оболочки — 5
Плотность разреженного заполнения — 45
Разреженный узор заполнения — Gyroid
Воспользуйтесь поддержкой
Вам нужно будет распечатать 2 втулки, которые идут внизу.
***** Код Ардуино *****
Поскольку у меня есть малиновый пирог и экспоненциальные потенциометры, кодировать было немного сложно. Если вы сможете купить неэкспоненциальный потенциометр, это значительно облегчит ваш день. Поскольку у меня был экспоненциальный потенциометр, мне пришлось все переназначать, пока я не сделал все правильно. Проблема, с которой вы можете столкнуться, заключается в том, что когда ручной тормоз находится в состоянии покоя, он будет задействован на 30% или он включится только на полпути.
Если у вас Elegoo Nano, он не будет работать, он не поддерживает «Джойстик».
#include «Adafruit_TinyUSB.h»
uint8_t const desc_hid_report[] = {TUD_HID_REPORT_DESC_GAMEPAD() };
Adafruit_USBD_HID usb_hid(desc_hid_report, sizeof(desc_hid_report), HID_ITF_PROTOCOL_NONE, 2, false);
hid_gamepad_report_t gp;
недействительная настройка() {
Serial.begin(115200);
аналогReadResolution(12); //
usb_hid.begin();
pinMode(26, ВХОД);
}
недействительный цикл() {
int rawValue = AnalogRead(26);
// — КОРОТКОХОДНАЯ КАЛИБРОВКА ---
// 200: Ваша отправная точка (0%/левая граница)
// 1800: Ваша новая точка «Полного натяжения» для хода 2,5 см.
// от -127 до 127: диапазон, ожидаемый Windows
long tempValue = map(rawValue, 200, 1800, -127, 127);
int8_t FinalValue = (int8_t)constrain(tempValue, -127, 127); //
gp.x = FinalValue;
если (usb_hid.ready()) {
usb_hid.sendReport(0, &gp, sizeof(gp));
}
// Обратите внимание: если Mapped остается ниже 127 при полном вытягивании,
// вы должны ПОНИЖИТЬ значение 1800 в приведенном выше коде.
Serial.print(«Сырье:»); Serial.print(rawValue);
Serial.print(" | Сопоставлено:"); Serial.println(finalValue);
задержка(10);
}
