Генератор опорных сигналов 10 МГц с использованием Arduin...

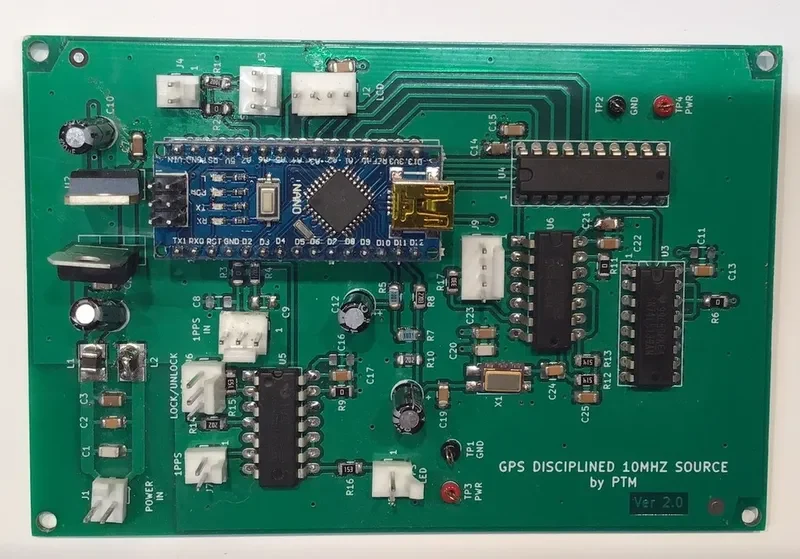

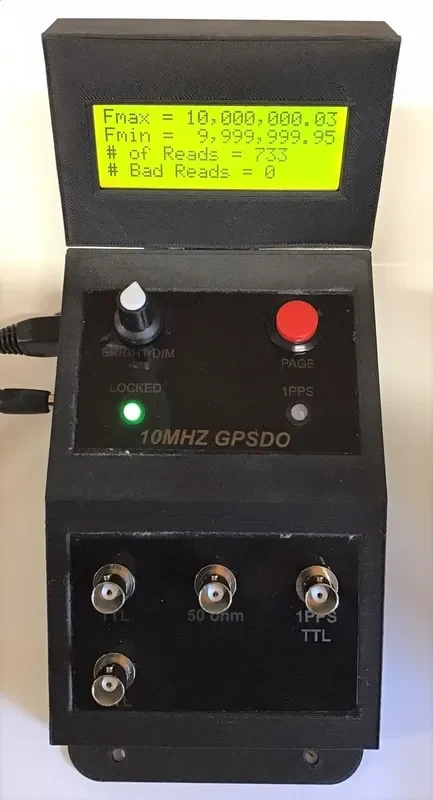

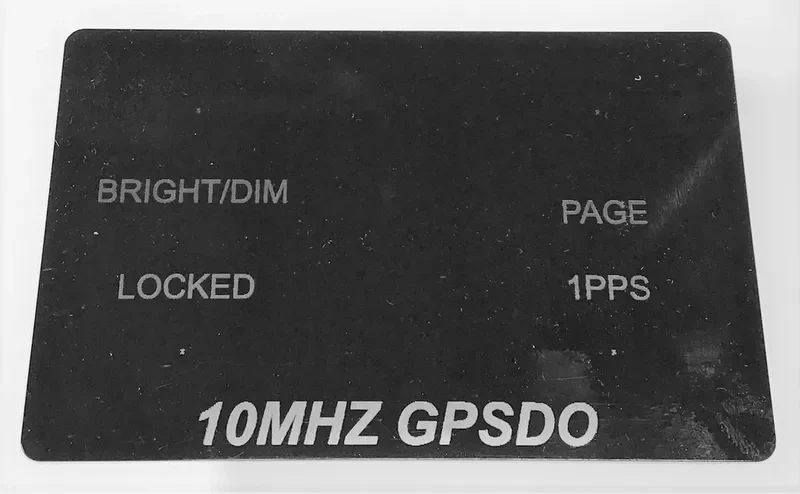

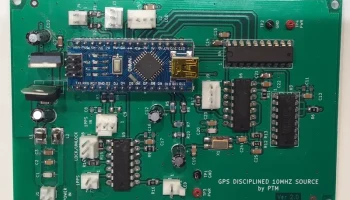

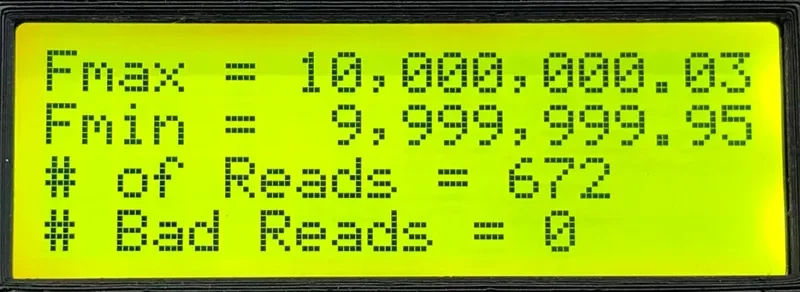

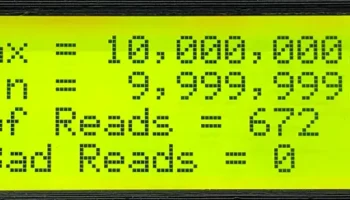

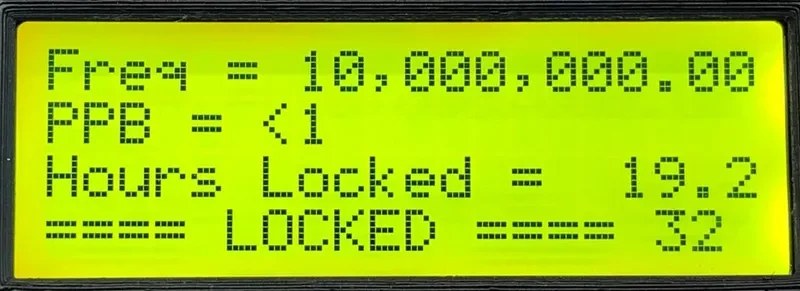

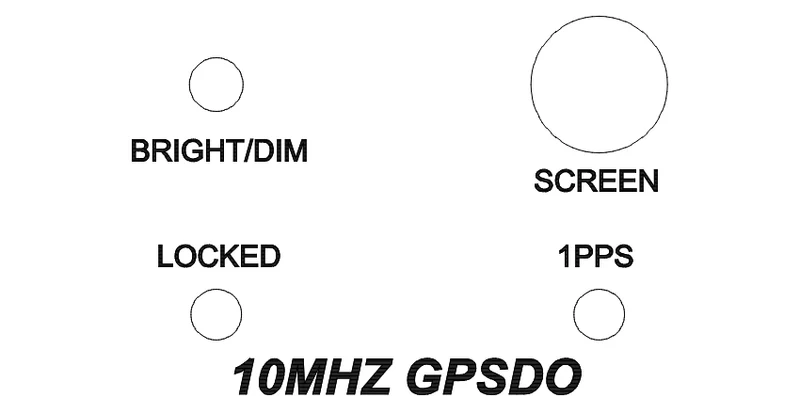

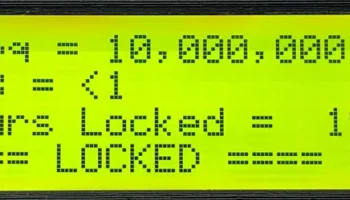

Это проект дискретного GPS-генератора с частотой 10 МГц (GPSDO), созданного на базе Arduino Nano. Он обеспечивает высокоточный и точный сигнал частотой 10 МГц, который можно использовать для повышения точности и точности других лабораторных устройств (генераторов сигналов произвольной формы, генераторов сигналов, векторных анализаторов цепей, анализаторов спектра и т. д.). Он использует сигнал GPS с частотой один импульс в секунду (1PPS) от недорогого модуля. В загрузке со��ержатся файлы для корпуса, а также все файлы для сборки GPSDO. Файлы включают в себя схему, спецификацию (список деталей), файлы печатных плат, файл эскиза Arduino (исходный код), этикетки, инструкции по эксплуатации и т. д.

Любитель Arduino может найти в этом исходном коде несколько интересных примеров кода, например:

Кнопка многократного управления (короткое и длительное нажатие) Использование аналогового входа для кнопки Создание пользовательских символов для ЖК-дисплея Создание гистограммы на 4-строчном негр��фическом ЖК-дисплее Статистический код для непрерывного расчета 64-битных чисел Использование сторожевого таймера для мониторинга внешних событий Объединение ШИМ для более высокого разрешения Простая фильтрация по принципу «кабина» Отключение определенных прерываний Форматирование больших чисел для отображения (добавление запятых и десятичных точек) Периодическая запись данных в EEPROM для минимизации износа Использование двухцветный светодиод на одной линии ввода-вывода

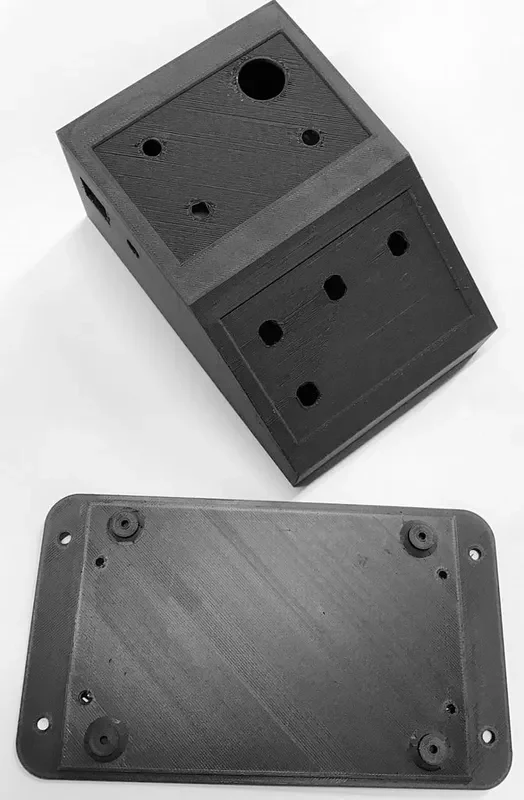

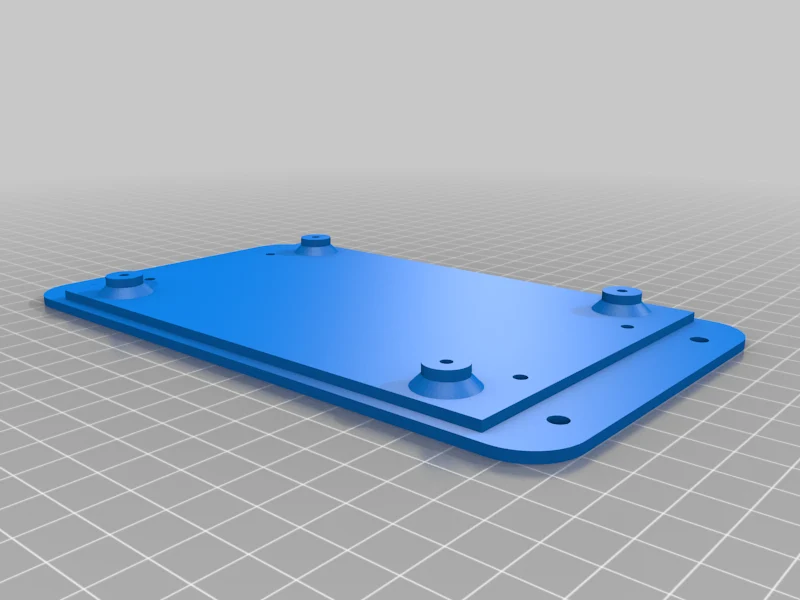

Обратите внимание, что в основном корпусе имеется гнездо RJ45 Keystone, которое я позаимствовал у Pyr0ball (https://www.thingiverse.com/thing:2395315).

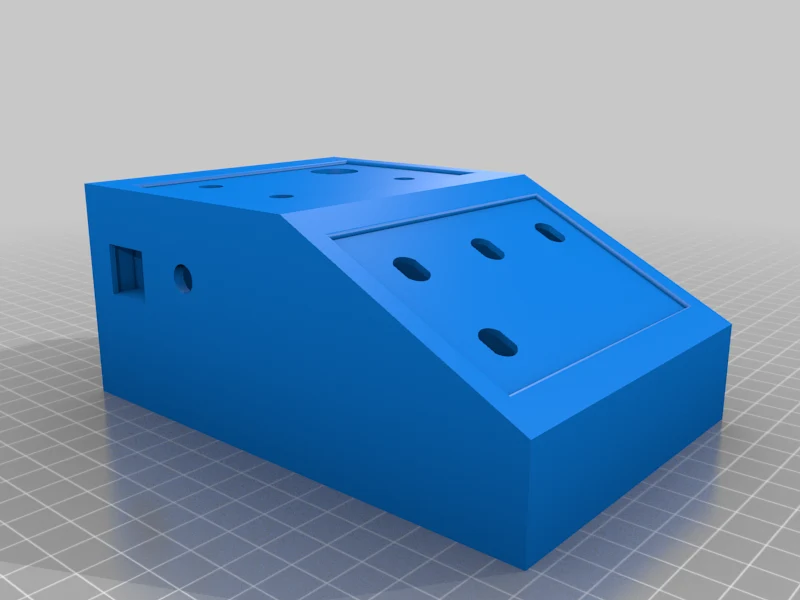

Корпус ЖК-дисплея можно найти по адресу: https://www.thingiverse.com/thing:4589751.

Корпус GPS, использованный в этом проекте, можно найти по адресу: https://www.thingiverse.com/thing:4592527 или https://www.thingiverse.com/thing:4633005.

Это было опубликовано на EDN.com: https://www.edn.com/simple-gps-disciplined-10mhz-reference-uses-dual-pwms/

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

**Поддерживает:**

Да

Разрешение:

0,2

**Заполнение:**

30

Нить: Hatchbox PLA

Примечания:

Печатайте, перевернув основной корпус и используя опоры.
