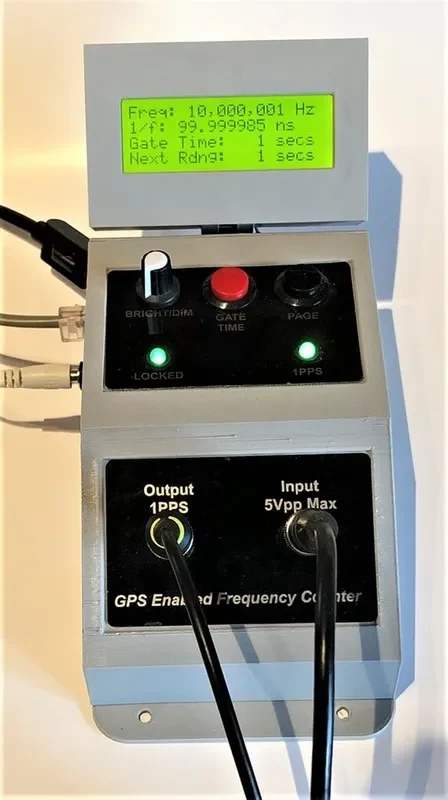

Частотомер на базе Arduino Nano

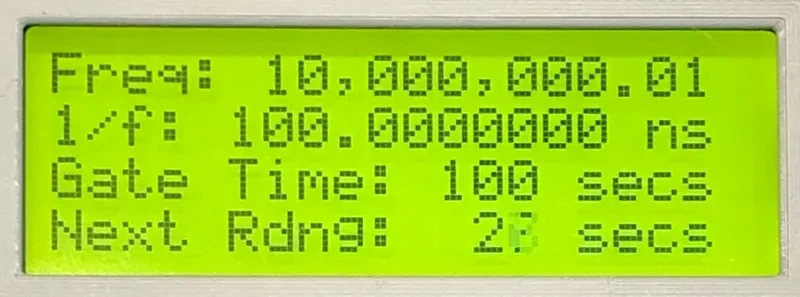

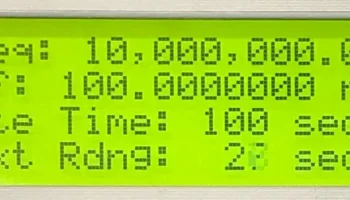

Этот проект предназначен для простого частотомера на базе Arduino Nano. Он использует сигнал GPS с частотой один импульс в секунду (1PPS) от недорогого модуля. Типичная производительность составляет ~10 частей на миллиард. Измеряет сигналы от 0,01 Гц до ~80 МГц.

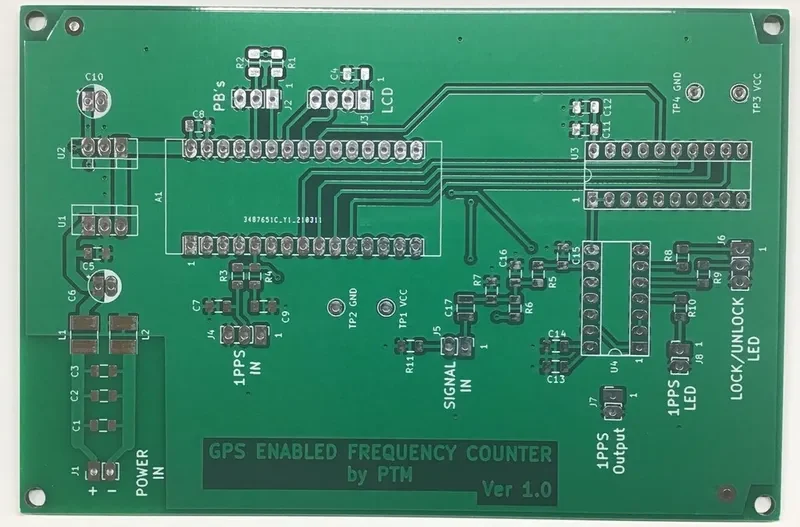

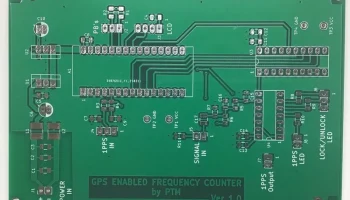

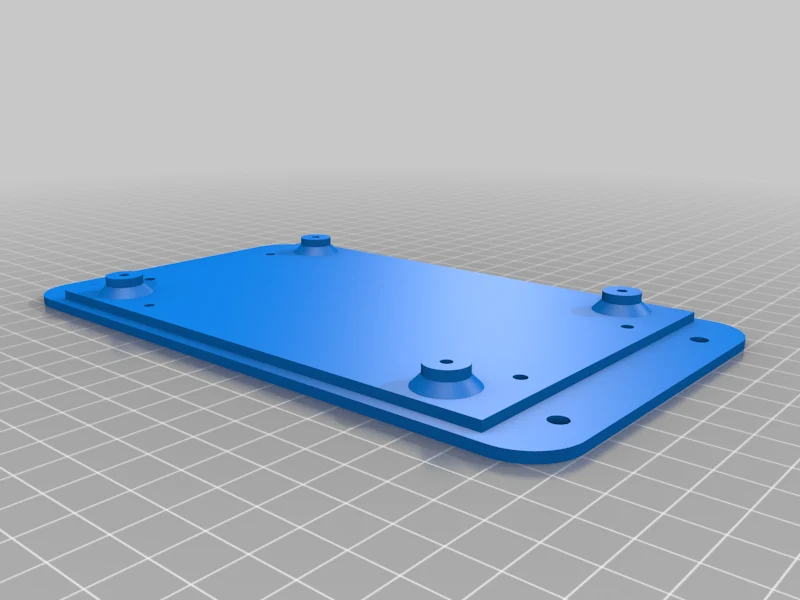

В загрузке содержатся файлы для корпуса, а также все файлы для сборки GPSDO. Файлы включают в себя схему, спецификацию (список деталей), файлы печатных плат, файл ��скиза Arduino (исходный код), этикетки, инструкции по эксплуатации и т. д.

Любитель Arduino может найти в этом исходном коде несколько интересных примеров кода, например:

Кнопка многократного действия (короткое и длительное нажатие) Использование аналогового компаратора для кнопки Статистический код для непрерывного расчета 64-битных чисел Использование сторожевого таймера для мониторинга внешних событий Отключение определенных прерываний Форматирование больших чисел для отображения (добавление запятых и десятичных точек) Использование двухцветного светодиода на одной линии ввода-вывода

Обратите внимание, что в основном корпусе имеется разъем RJ45 Keystone, который я позаимствовал у Pyr0ball (https://www.thingiverse.com/thing:2395315). Корпус ЖК-дисплея можно найти по адресу: https://www.thingiverse.com/thing:4589751.

Корпус GPS, использованный в этом проекте, можно найти по адресу: https://www.thingiverse.com/thing:4592527 или https://www.thingiverse.com/thing:4633005.

Это было опубликовано на EDN.com: https://www.edn.com/simple-high-accuracy-precision-solve- Frequency-counter/.

!!! ПРИМЕЧАНИЕ!!! БОЛЬШАЯ ОСНОВНАЯ ИНФОРМАЦИЯ НАХОДИТСЯ В ФАЙЛЕ С НАЗВАНИЕМ «GPS Freq Counter Info.zip», НО THINGIVERSE СЕЙЧАС НЕ ПОЗВОЛЯЕТ МНЕ ЗАГРУЗИТЬ ZIP-ФАЙЛ. Итак, я переименовал его в тип файла ".zipX". ПОСЛЕ ЗАГРУЗКИ ПРОСТО ИЗМЕНИТЕ РАСШИРЕНИЕ ФАЙЛА НА ".zip". ИЗВИНИТЕ ЗА НЕУДОБСТВА, НО Я ПОСТАРАЮСЬ ЗАГРУЗИТЬ ZIP-ФАЙЛ ПРАВИЛЬНО.

ТАКЖЕ «СКАЧАТЬ ВСЕ ФАЙЛЫ» НЕ ВСЕГДА СКАЧИВАЕТ ZIP-ФАЙЛ. ЕСЛИ ДА, НАЖМИТЕ «3 ФАЙЛА THING» И ЗАГРУЗИТЕ ЕГО.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

**Поддерживает:**

Да

Разрешение:

0,2

**Заполнение:**

30

Нить: Hatchbox PLA

Примечания:

Печатайте, перевернув основной корпус и используя опоры.

Категория: Электроника
