Аркадный спиннер Arduino

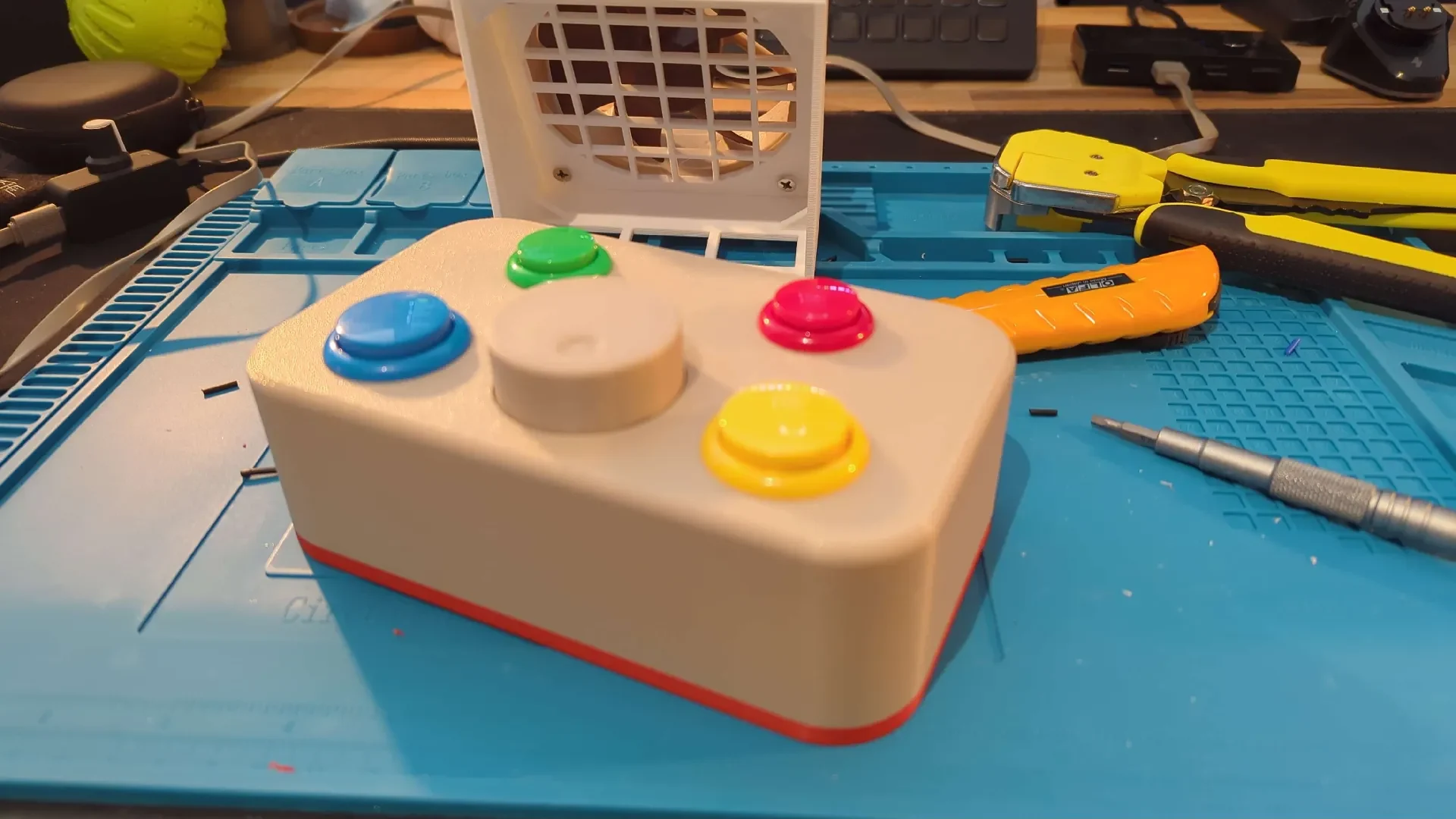

После создания Arduino Spinner от Willoucom и печати его корпуса я подумал, что некоторые вещи можно улучшить, поэтому я перепроектировал весь корпус с нуля, сделав его более прочным, прикрутив снизу место для вставок для термофиксации, утопленное место для вращающегося диска для более аккуратной интеграции в корпус и (не идеальное) решение для крепления Arduino.

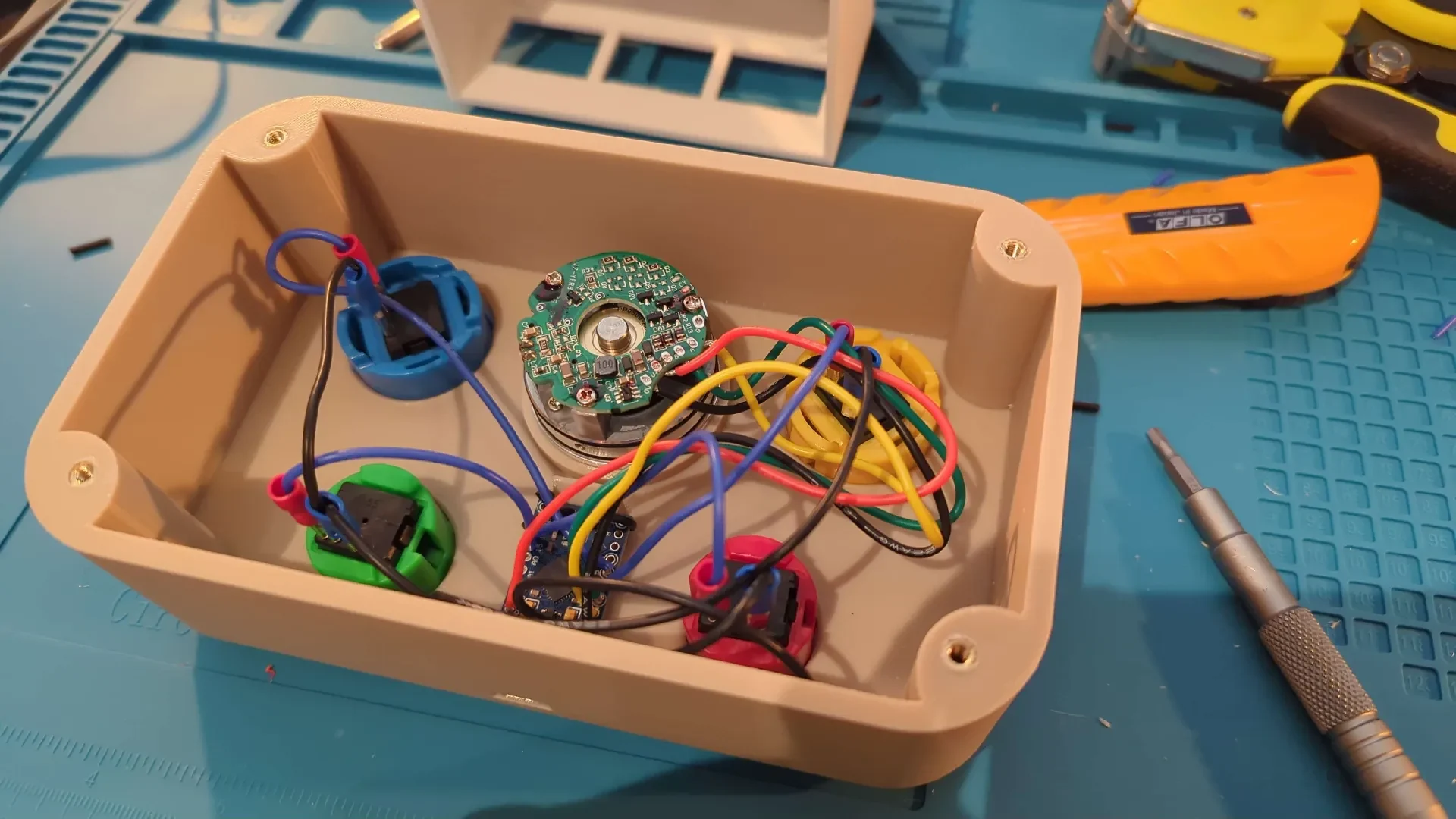

Крепление Arduino не идеально, и оно может варьироваться в зависимости от того, откуда вы его взяли, я думаю, но оно должно защелкиваться и не быть слишком свободным. Я также добавил отверстие внизу, куда можно затянуть стяжку или что-то еще, чтобы надежно зафиксировать его на месте.

Вам понадобятся четыре вставки для термофиксации M3 и еще четыре винта M3. Сами отверстия довольно глубокие, поэтому их можно использовать разной длины.

Распечатать инструкцию (я использую Bambu P1S, поэтому могу говорить только с этой точки зрения):

Нижняя часть и вращающийся циферблат печатаются без подставок.

Я напечатал основную часть корпуса с опорами в углублении сверху, где находится поворотный энкодер. Я напечатал его в ESUN PLA+, и опоры было довольно сложно снять, так как он занимает такое маленькое пространство, но с другим PLA его было гораздо легче удалить, ESUN PLA+ довольно прочный, и я полагаю, именно поэтому, поэтому ваш пробег может отличаться. В идеале вы, вероятно, захотите напечатать его с промежуточным слоем PETG. Однако не имеет значения, что в этом месте он окажется немного некрасивым, поскольку вращающийся диск все равно его закроет. В других местах ему не нужны никакие опоры, и мой принтер без проблем заполнил остальные пробелы.

Ориентация:

Вращающийся циферблат — плоская сторона с отверстием вниз.
Низ — плоской стороной вниз.
Тело — сверху вниз

Я приложил свои несколько беспорядочные файлы Fusion, если вы хотите внести какие-либо изменения.

Проект Arduino Spinner от willoucom: https://github.com/willoucom/Arduino_ArcadeSpinner

Оригинальный кейс, вдохновивший меня на редизайн: https://www.printables.com/model/483522-arduino-arcade-spinner
