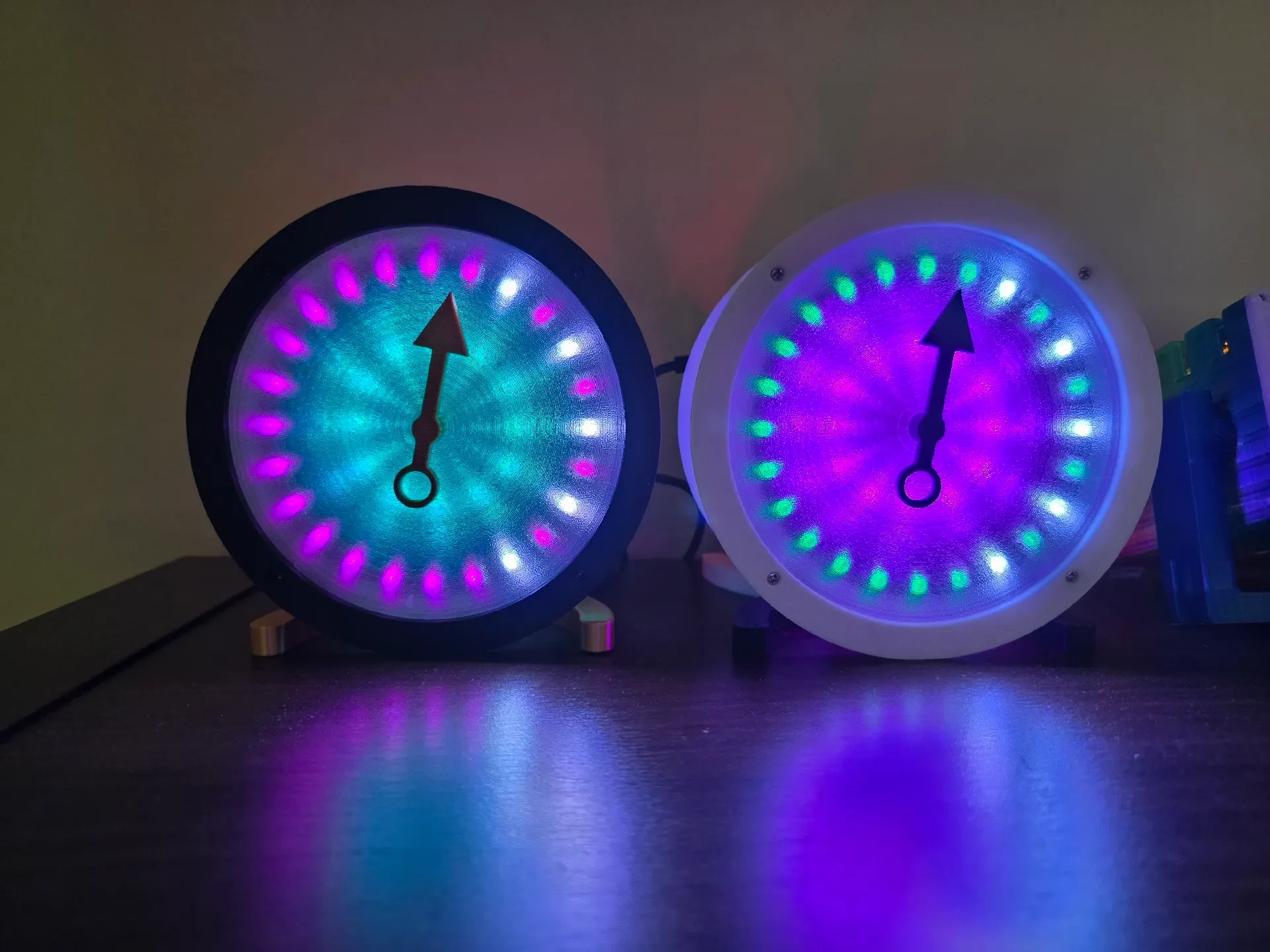

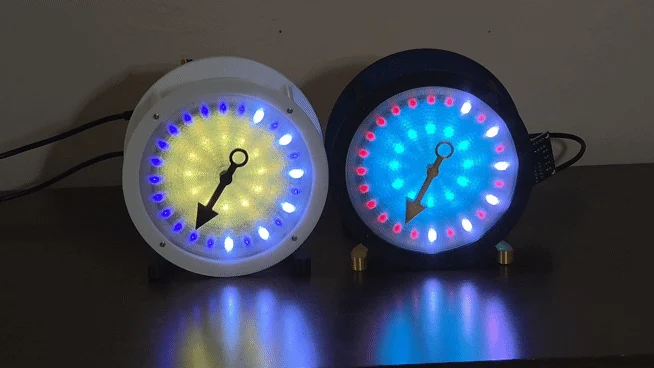

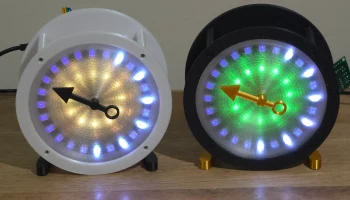

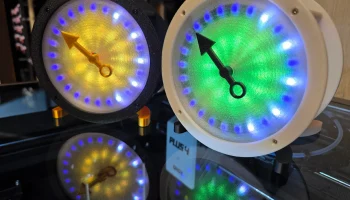

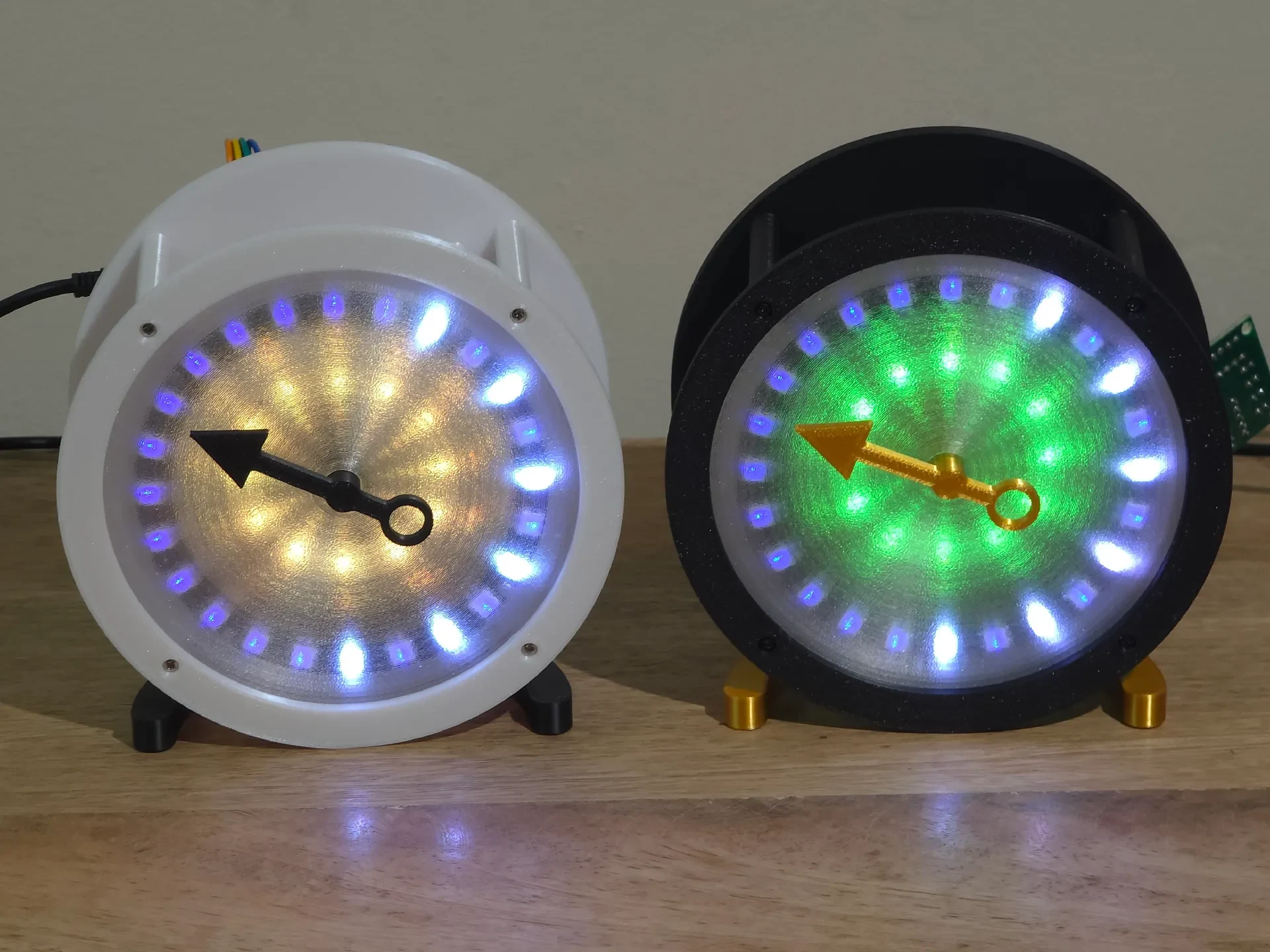

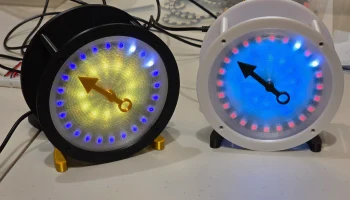

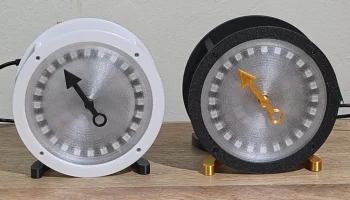

Гибридное светодиодное кольцо + часы с шаговым двигателем...

Мне нужны были функциональные часы для будущего проекта. Я понял, что адресные кольца из 24 светодиодов идеально подходят для обозначения ЧАСА, в то время как обычный шаговый двигатель 28BYJ-48 может управлять МИНУТНОЙ стрелкой. Все детали были напечатаны на QIDI Plus4.

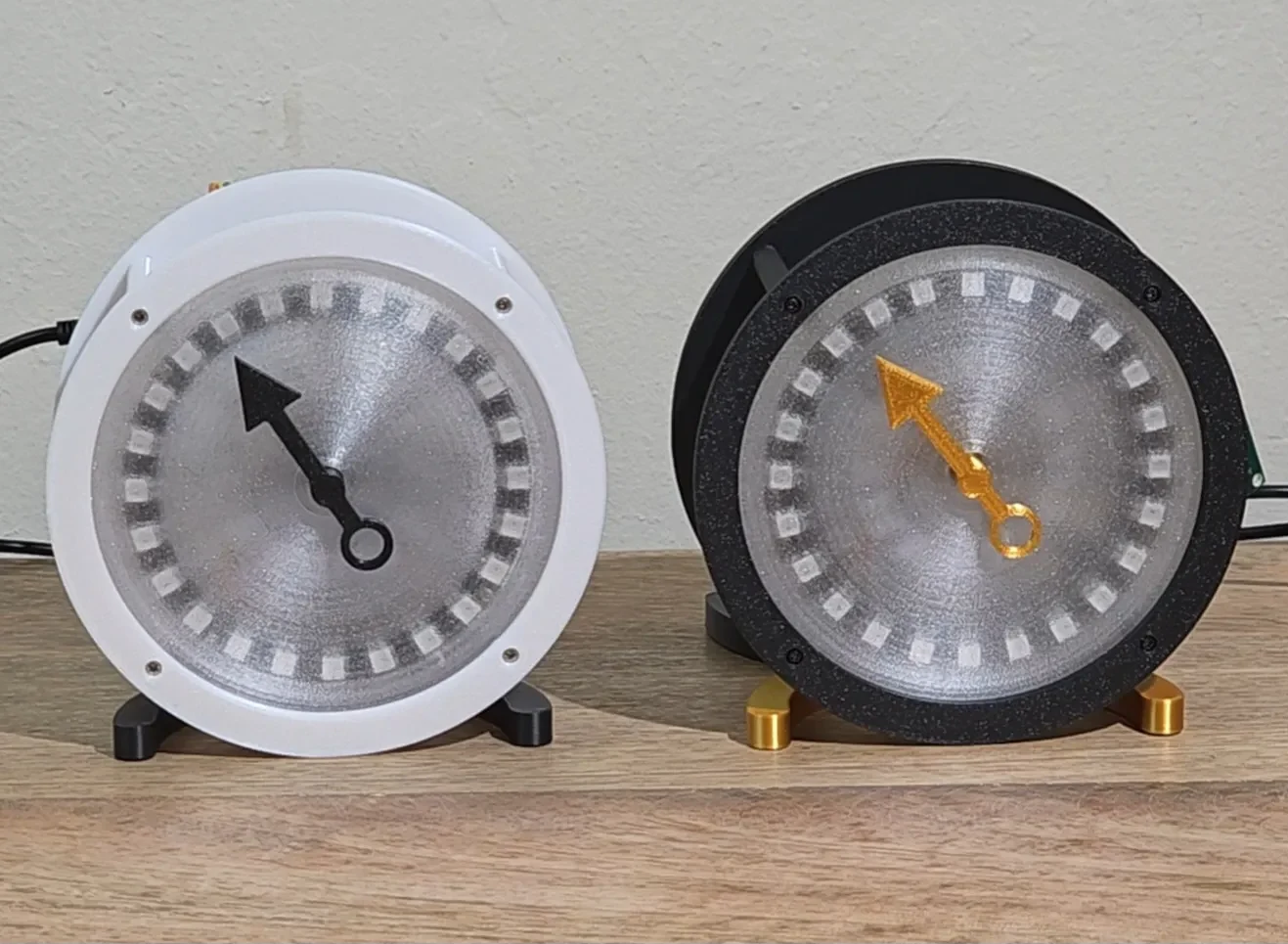

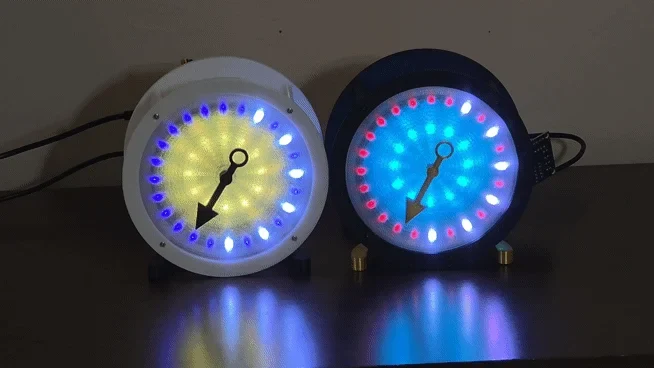

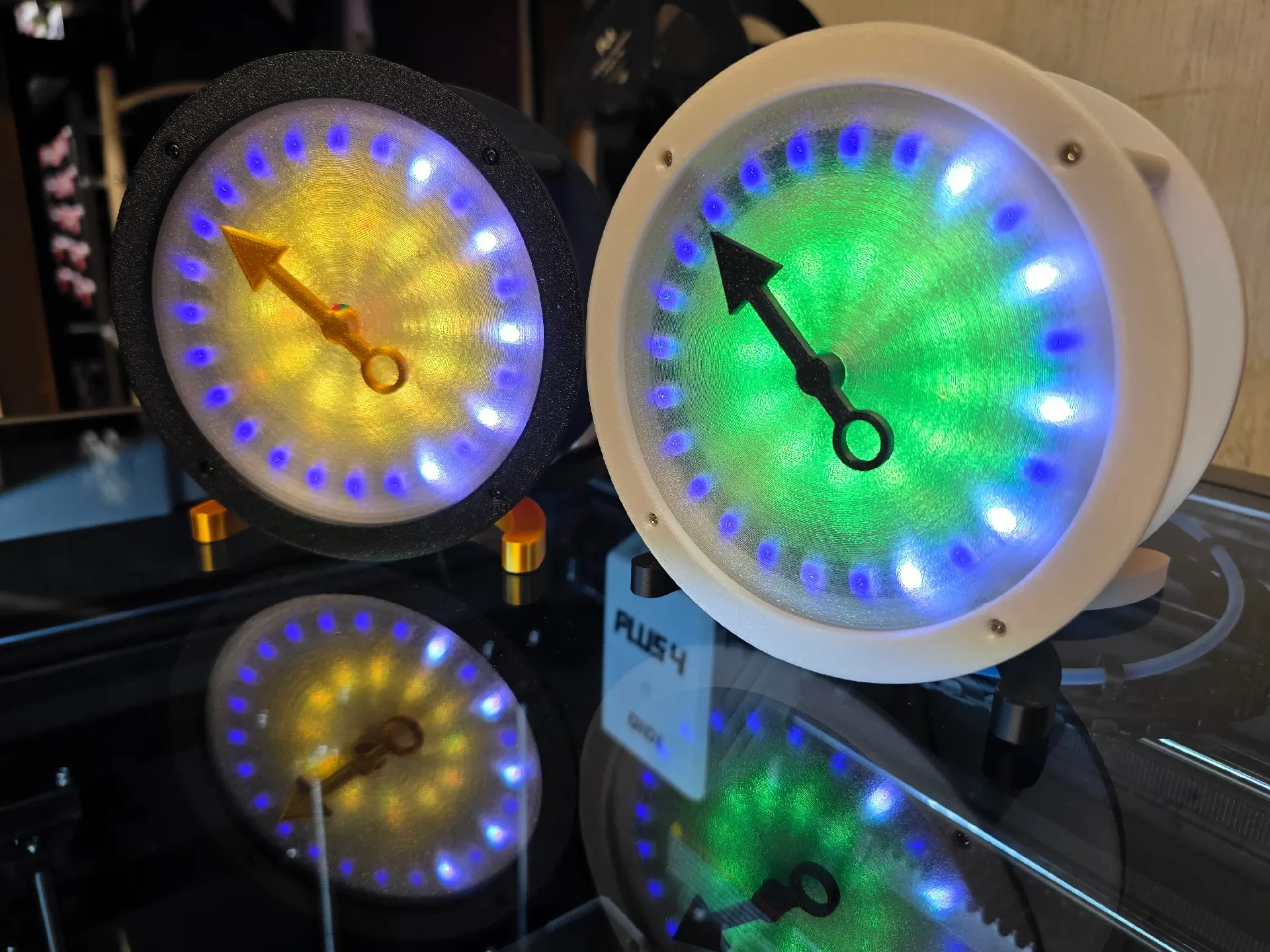

Прозрачная лицевая панель напечатана прозрачным PETG с использованием профиля Strength толщиной 0,20 мм и узором заполнения «Спираль Архимеда» для создания эффекта фонового освещения.

Магнитное колесо и диффузор напечатаны прозрачным PETG с использованием профиля High Quality толщиной 0,16 мм.

Подставка и кронштейн Golden Minute напечатаны с использованием Gold Silk PLA.

Остальные детали напечатаны из PLA.

Часы питаются от Arduino Nano.

DS3231 RTC используется для отслеживания времени.

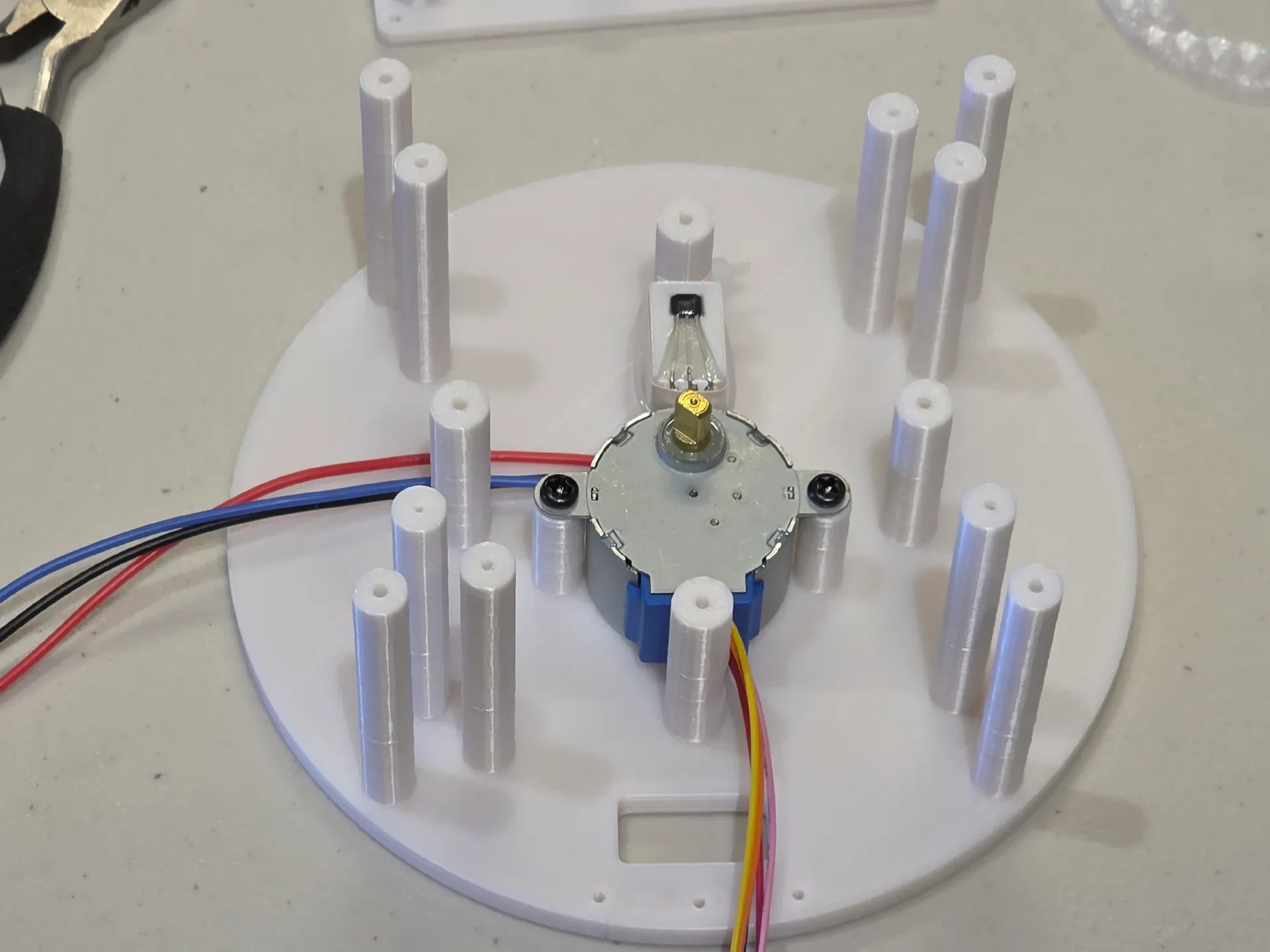

Исходное положение шагового двигателя 28BYJ-48 определяется датчиком Холла A3144 и магнитным колесом диаметром 3,0. Дисковый магнит x 2,0 ч.

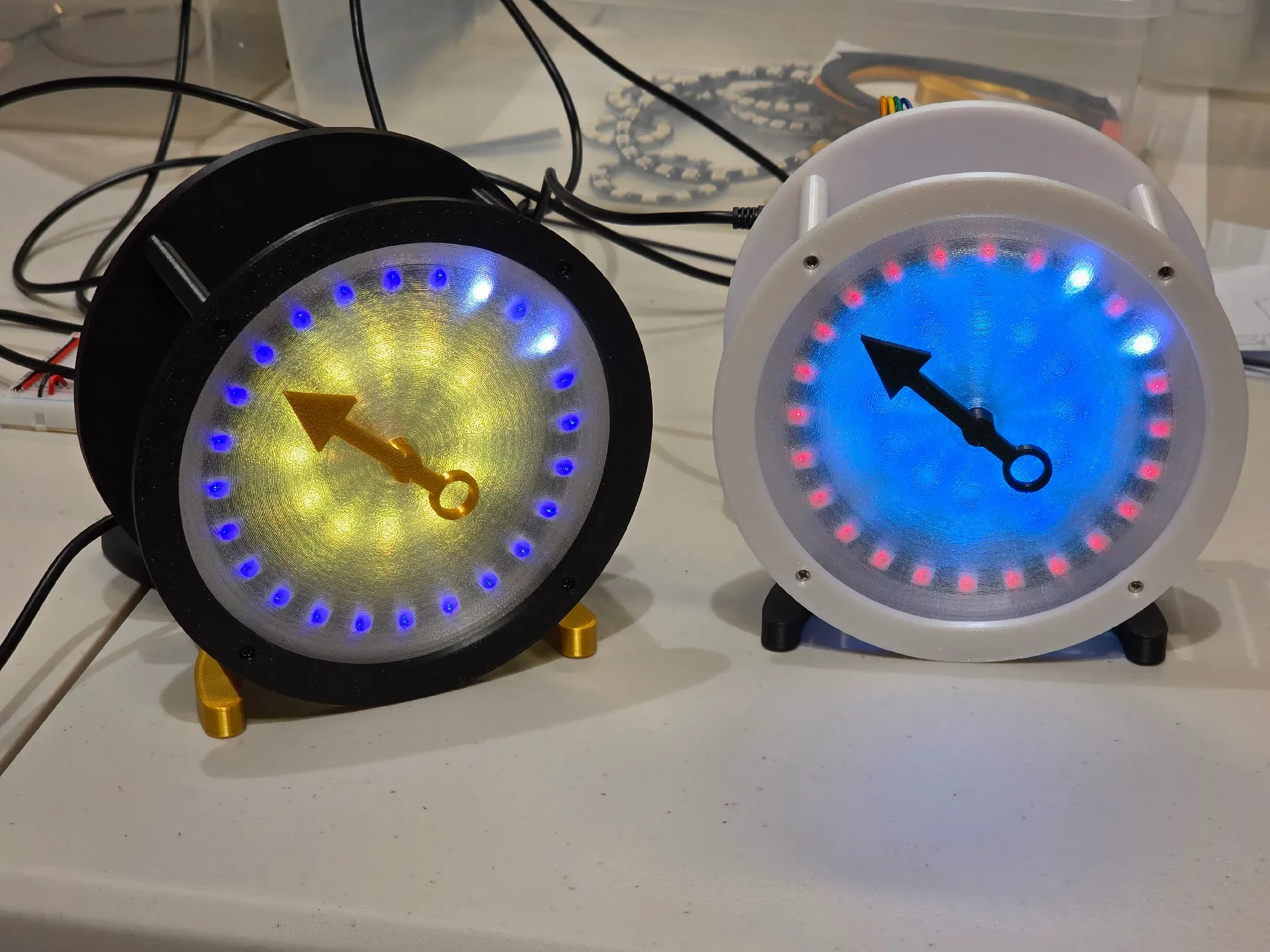

В качестве подсветки используется кольцо из 12 светодиодов.

Электроника расположена сзади.

При запуске двигатель вращается до тех пор, пока не будет обнаружен датчик, а затем используется алгоритм для определения центрального положения с регулировкой для конкретного устройства.

Источники

https://github.com/jhogsett/HybridClock

https://www.tinkercad.com/things/h7UD6J4yuEO-lock-design6-final

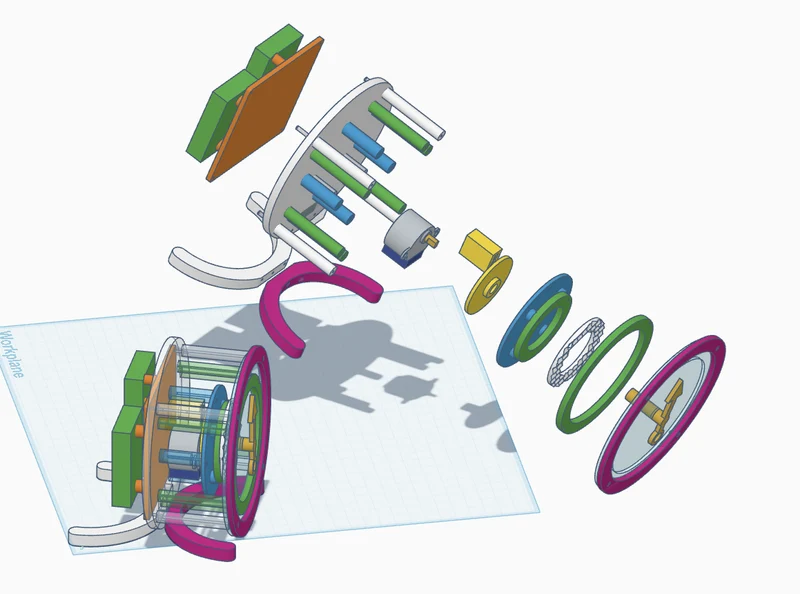

https://www.tinkercad.com/things/9wnXEXwIRP8-lock-design6-final-exploded-view
