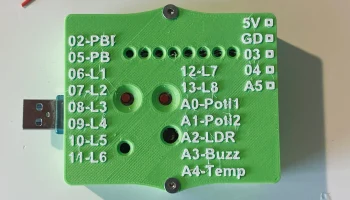

Корпус KOAS+Arduino

Этот корпус был разработан Дэниелом Хинцшем для размещения Arduino + KOAS (Kit-on-a-Shield): https://www.programmingelectronics.com/kit-shield-arduino-info/

Для сборки потребуется семь винтов М3х6 (3 для Arduino, 2 для крышки).

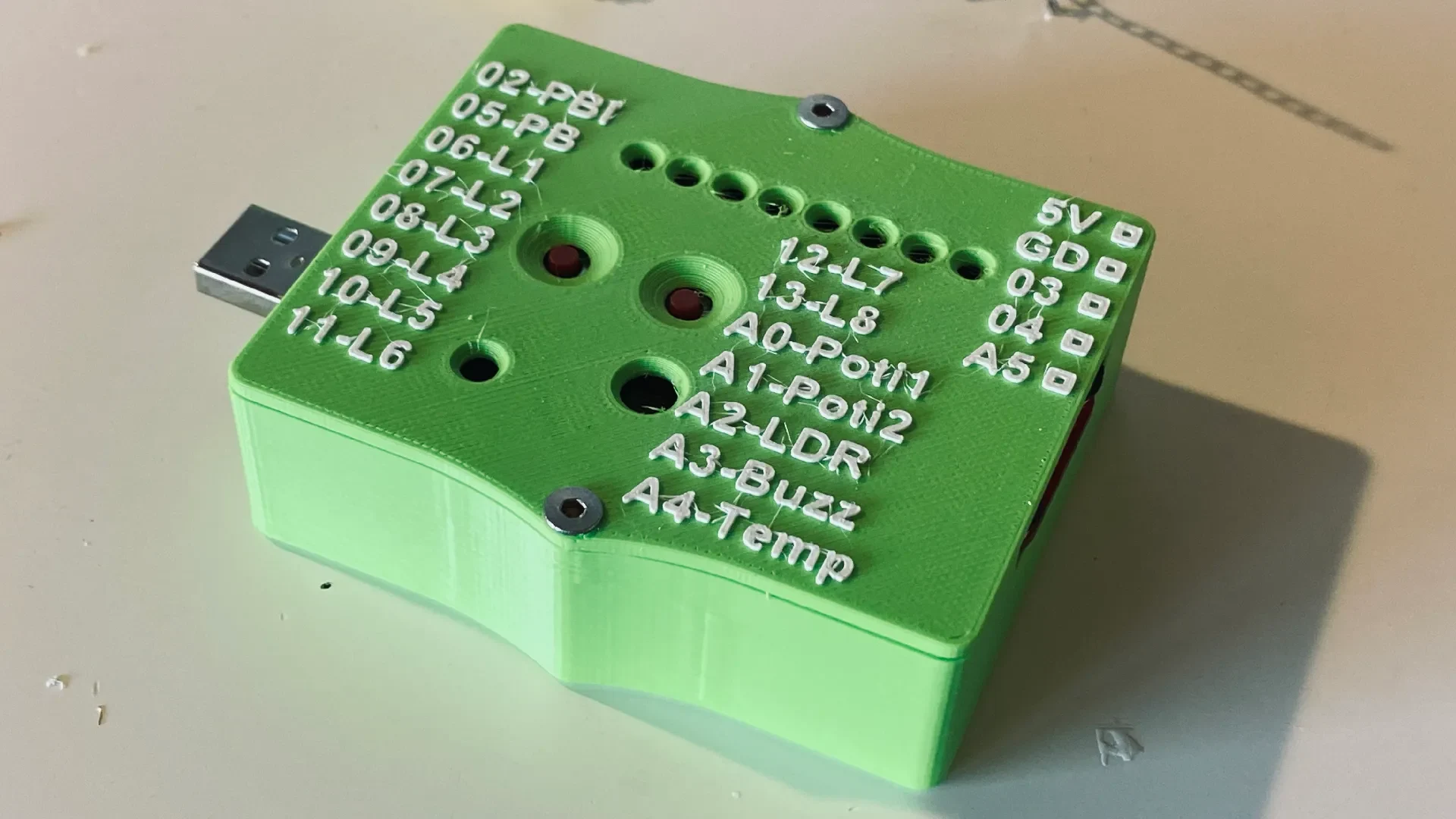

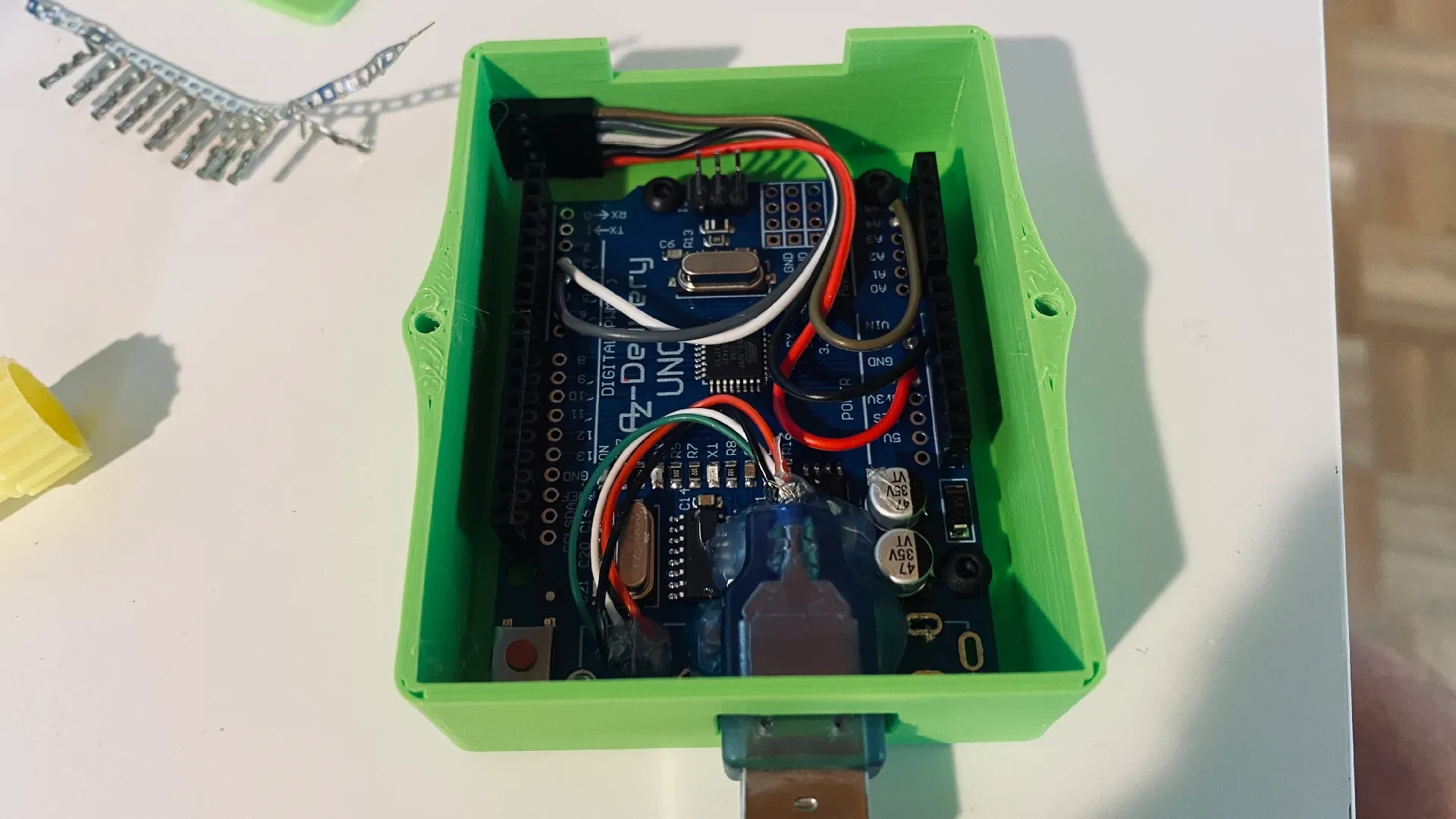

После нескольких модификаций KOAS+Uno превращается в USB-накопитель, к которому можно подключать внешние компоненты. Для мода USB-флешки необходимо снять гнездо USB-B и гнездо питания 9 В, отпаяв их. Затем провода любого USB-кабеля с возможностью передачи данных можно припаять к Arduino:

https://www.instructables.com/Solder-USB-cable-to-Arduino-UNO-clone/

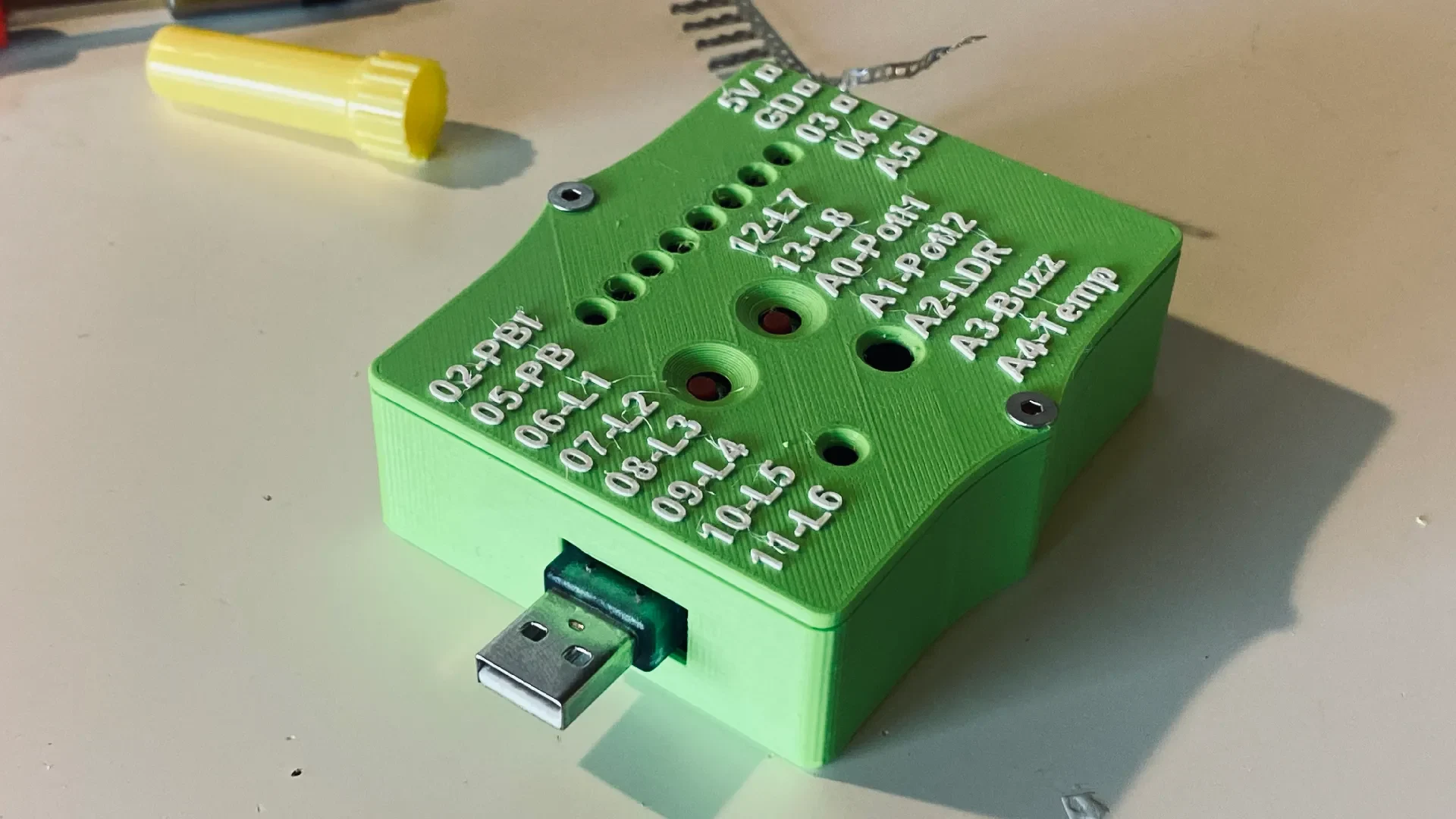

Наконец, разъем USB можно приклеить к Arduino горячим способом. Рекомендуется распечатать корпус перед приклеиванием, чтобы можно было отметить место, где должен быть разъем USB.

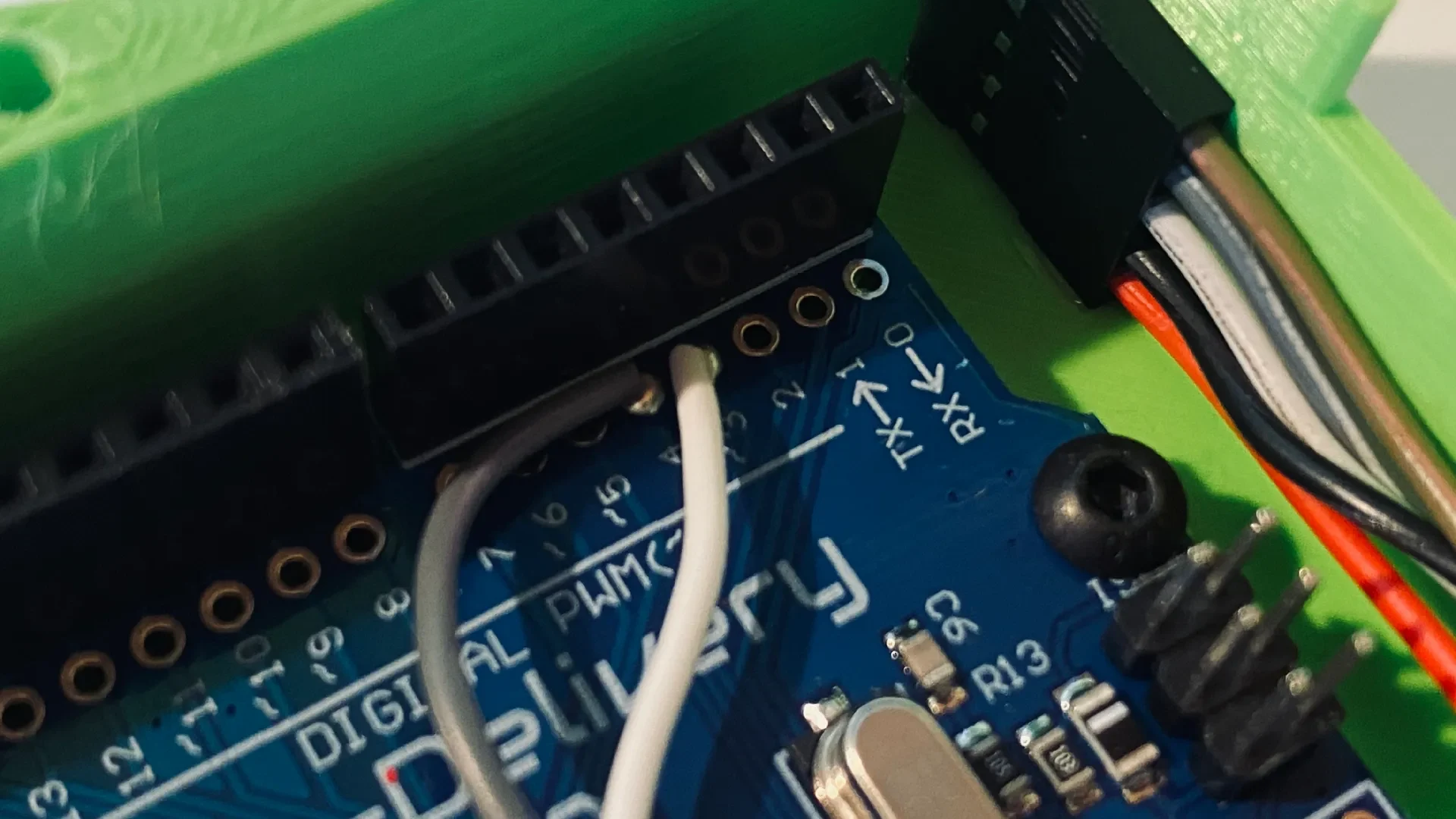

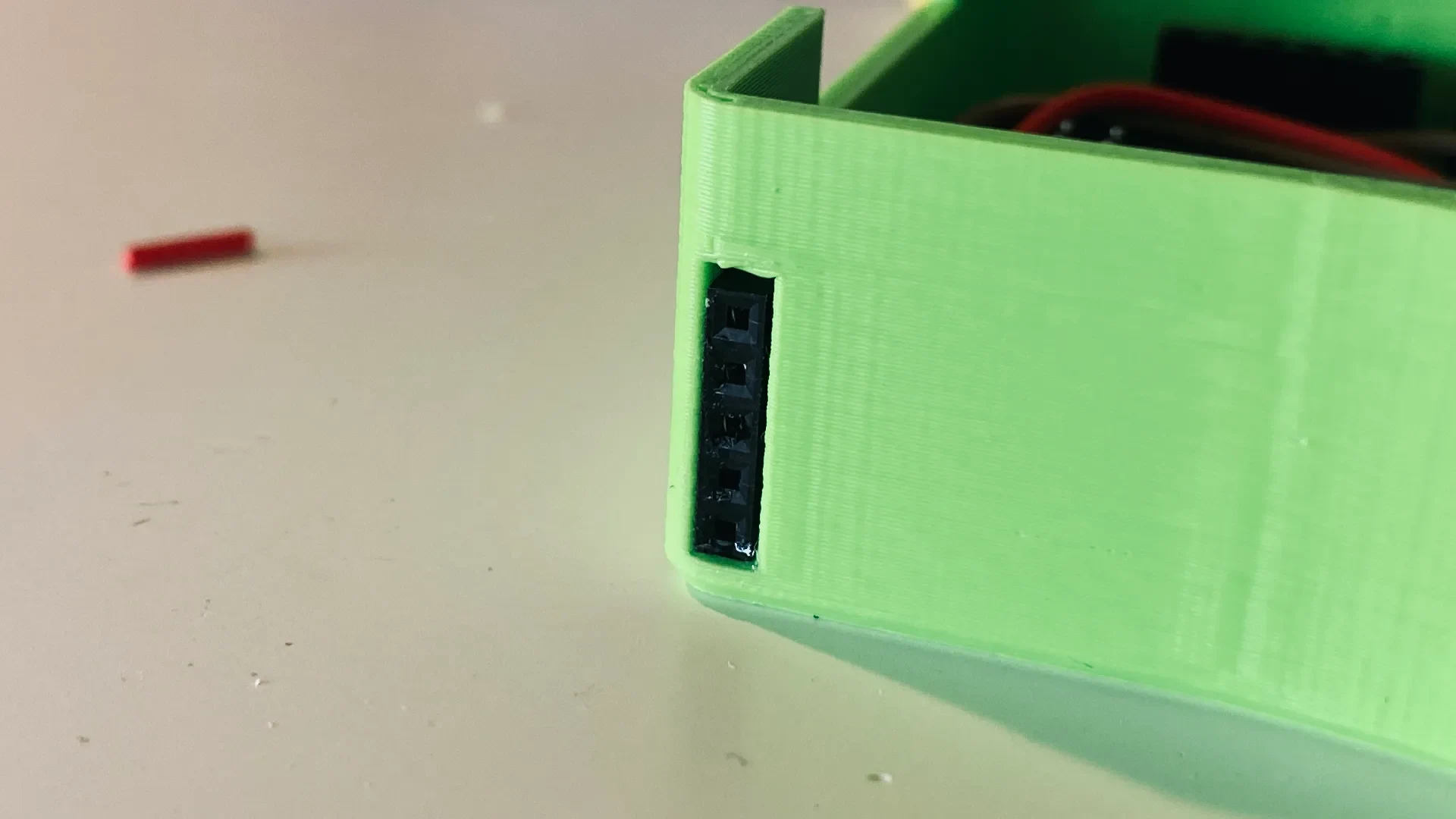

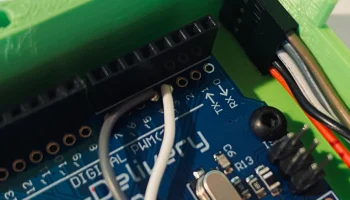

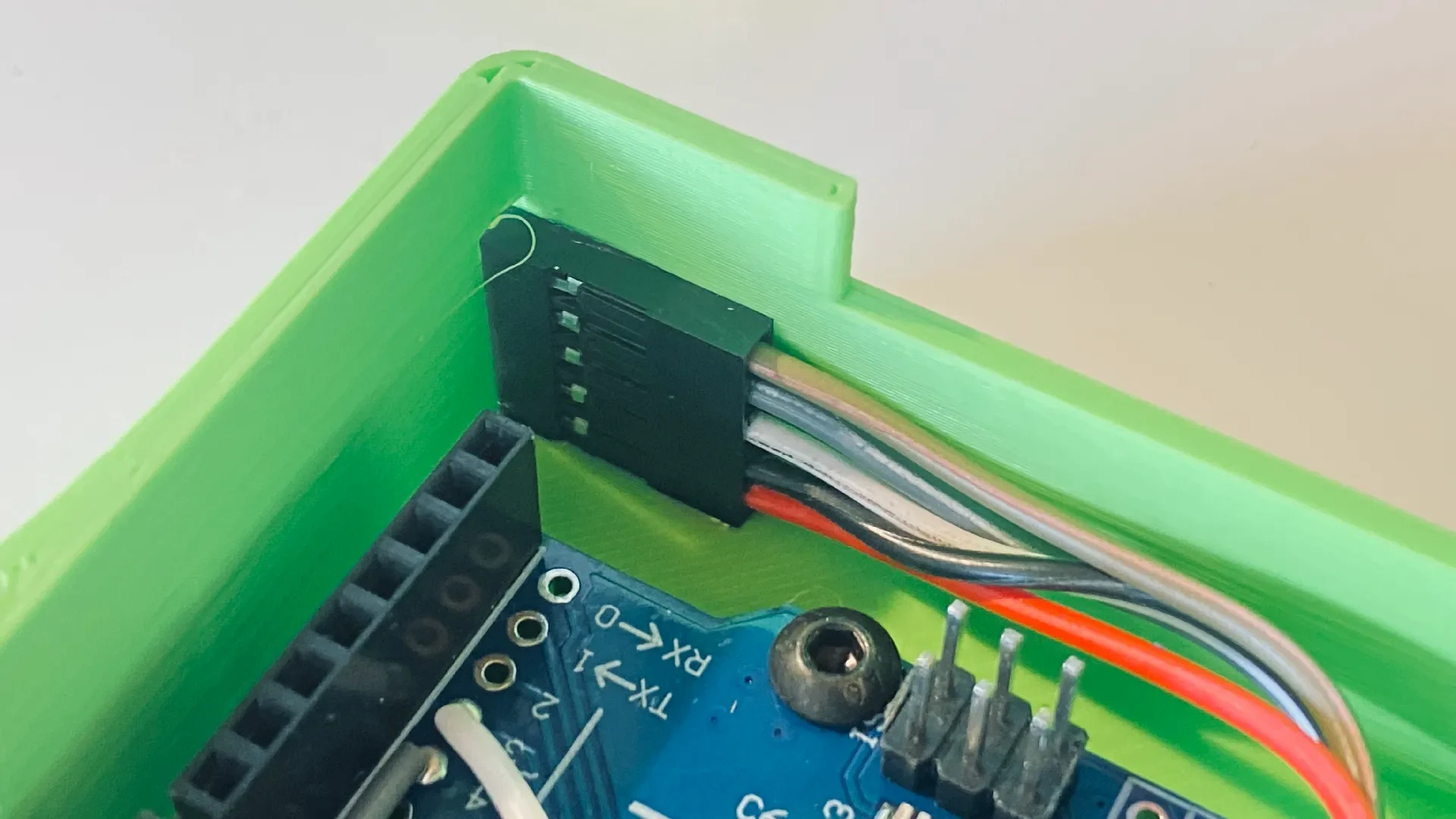

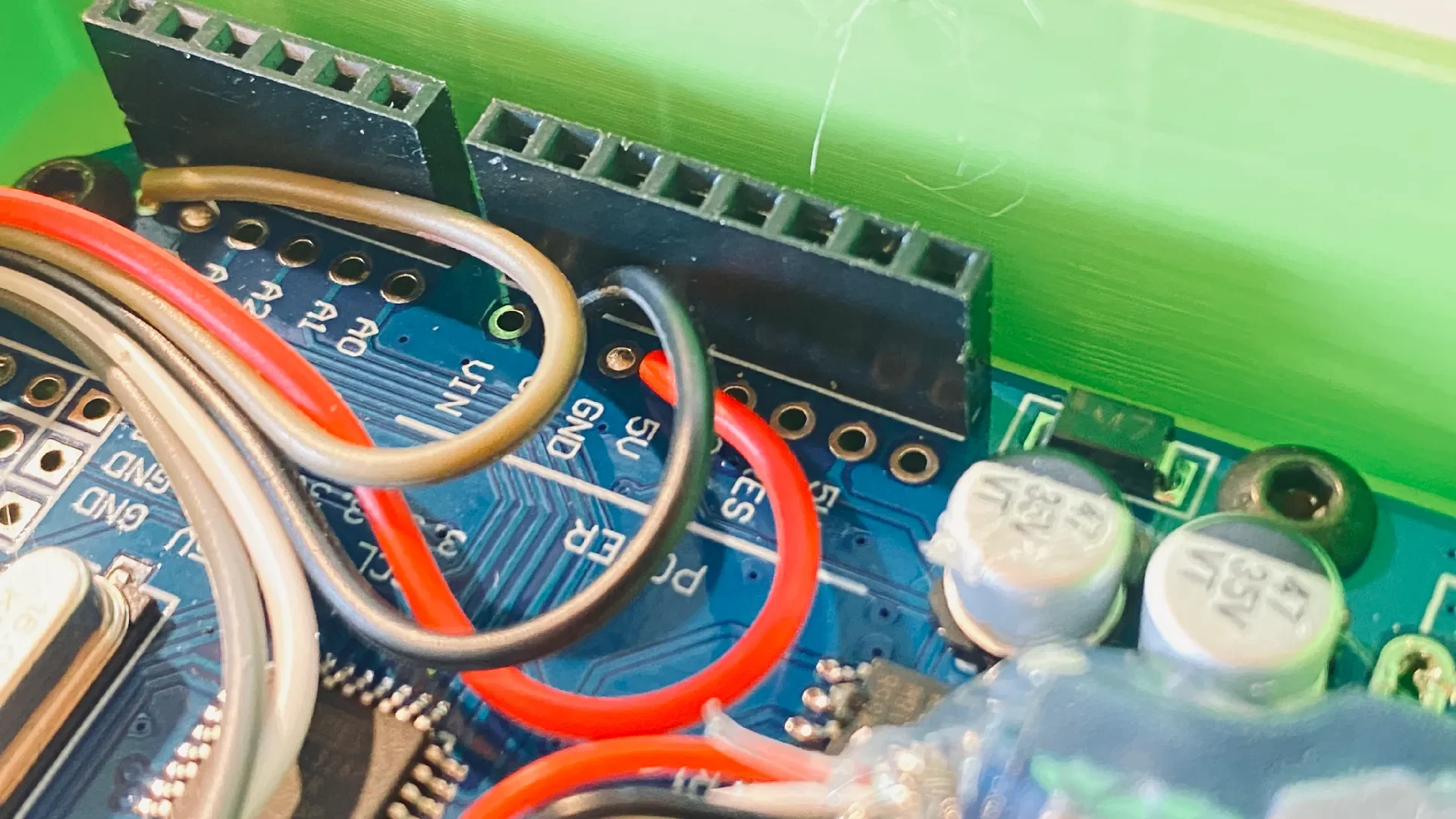

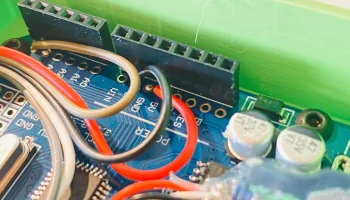

Для возможности подключения внешних компонентов к KOAS+Uno-combo можно припаять 5 проводов к контактам 5V, GRD, D3, D4 и A5. Следующий шаг: обжатие гнездовых разъемов DuPont на другом конце кабелей. Наконец, их следует поместить в пустую оболочку Dupont размером 1x5 и с помощью небольшого количества подходящего клея приклеить оболочку к корпусу.

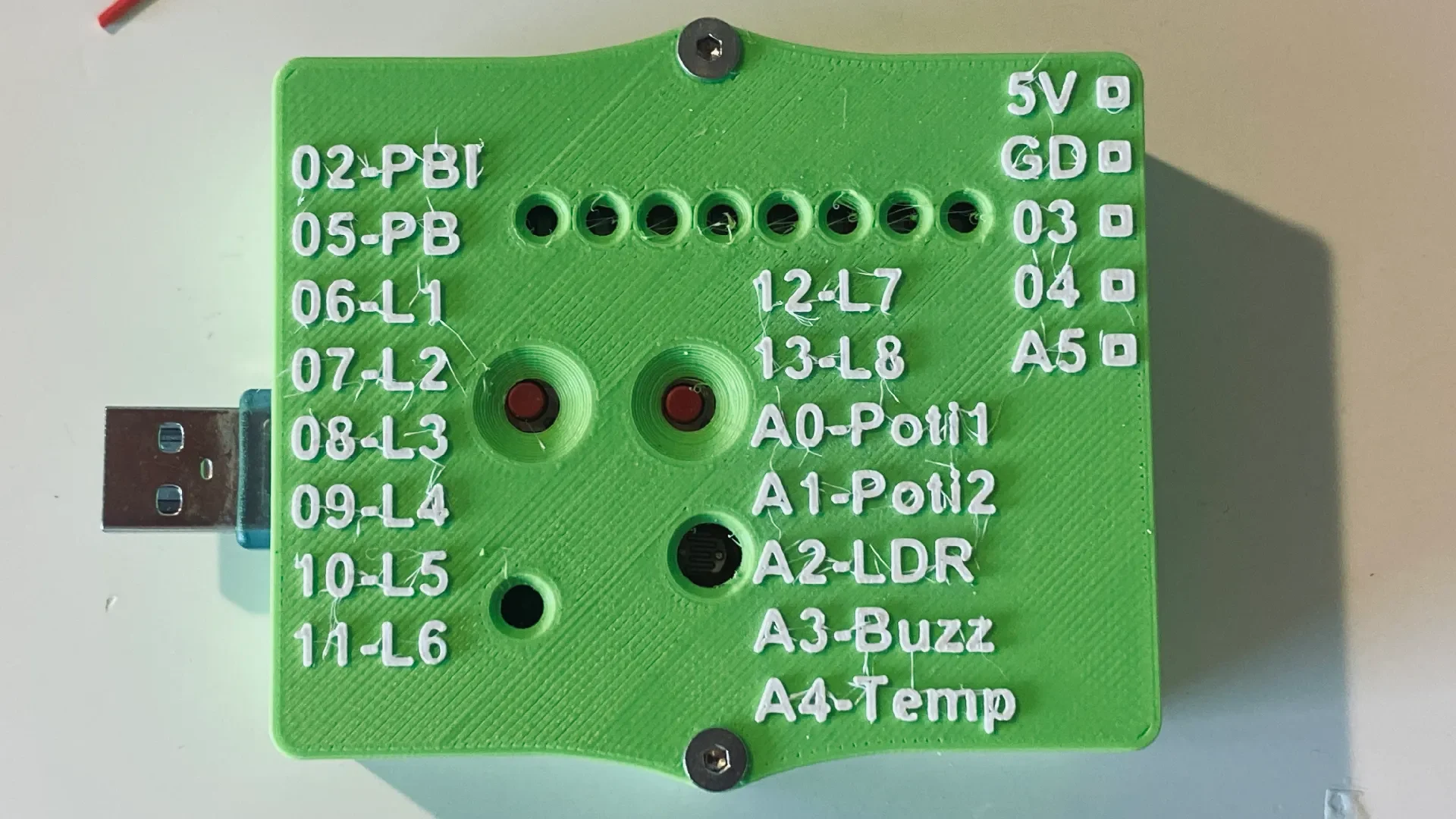

Необходимо печатать с толщиной 0,4 мм или меньше, иначе надпись будет не очень красивой.
