SWTOR Astromech Droid 1:1 (моторизованный, с поддержкой A...

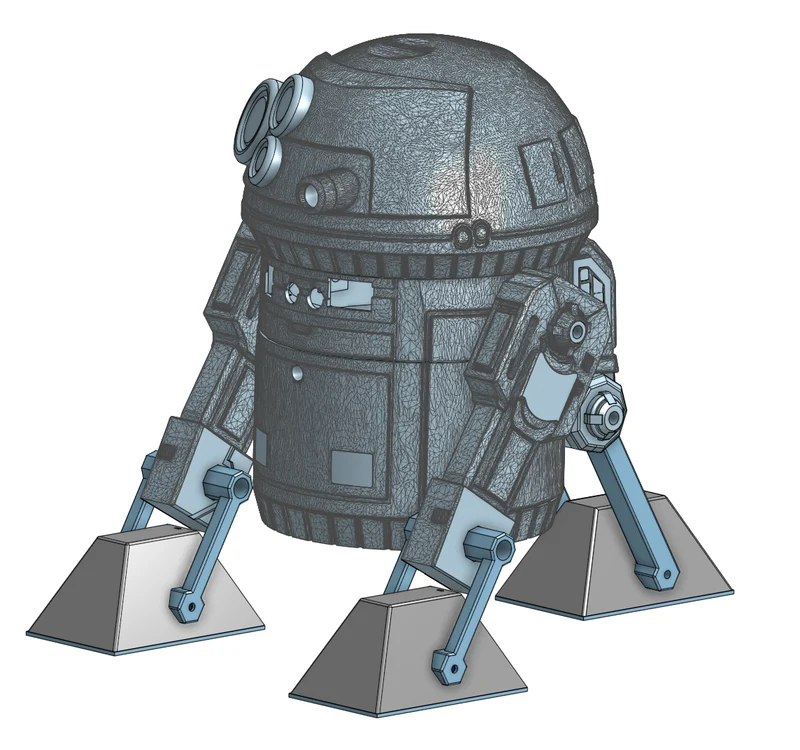

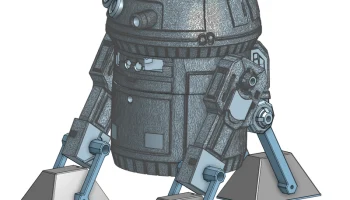

Дроид-астромеханик в натуральную величину, вдохновленный дизайном из «Звездных войн: Старая Республика».

Эта модель была создана как комбинация деталей, созданных вручную, и моделирования с помощью искусственного интеллекта. Он оптимизирован для 3D-печати и предназначен для производителей, которые хотят создать большой экспонат или функциональный роботизированный проект.

Особенности

Полномасштабный (1:1) дроид-астромехани��

Поддерживает системы моторизованного привода

Совместимость с Arduino

Протестировано с ультразвуковым датчиком расстояния HC-SR04.

Совместимость с 1,3-дюймовыми OLED-дисплеями.

Модульная конструкция для легкой настройки

Электронику можно адаптировать к вашему оборудованию

Сборка

Модель собрана с использованием комбинации:

Винты М3

Винты и гайки М6

Винты и гайки M10

Более крупные печатные детали были склеены с помощью цианакрилатного клея Loctite Super Bond.

В зависимости от допусков вашего принтера, некоторые отверстия могут потребовать незначительной очистки, масштабирования или расширения перед сборкой.

Электроника

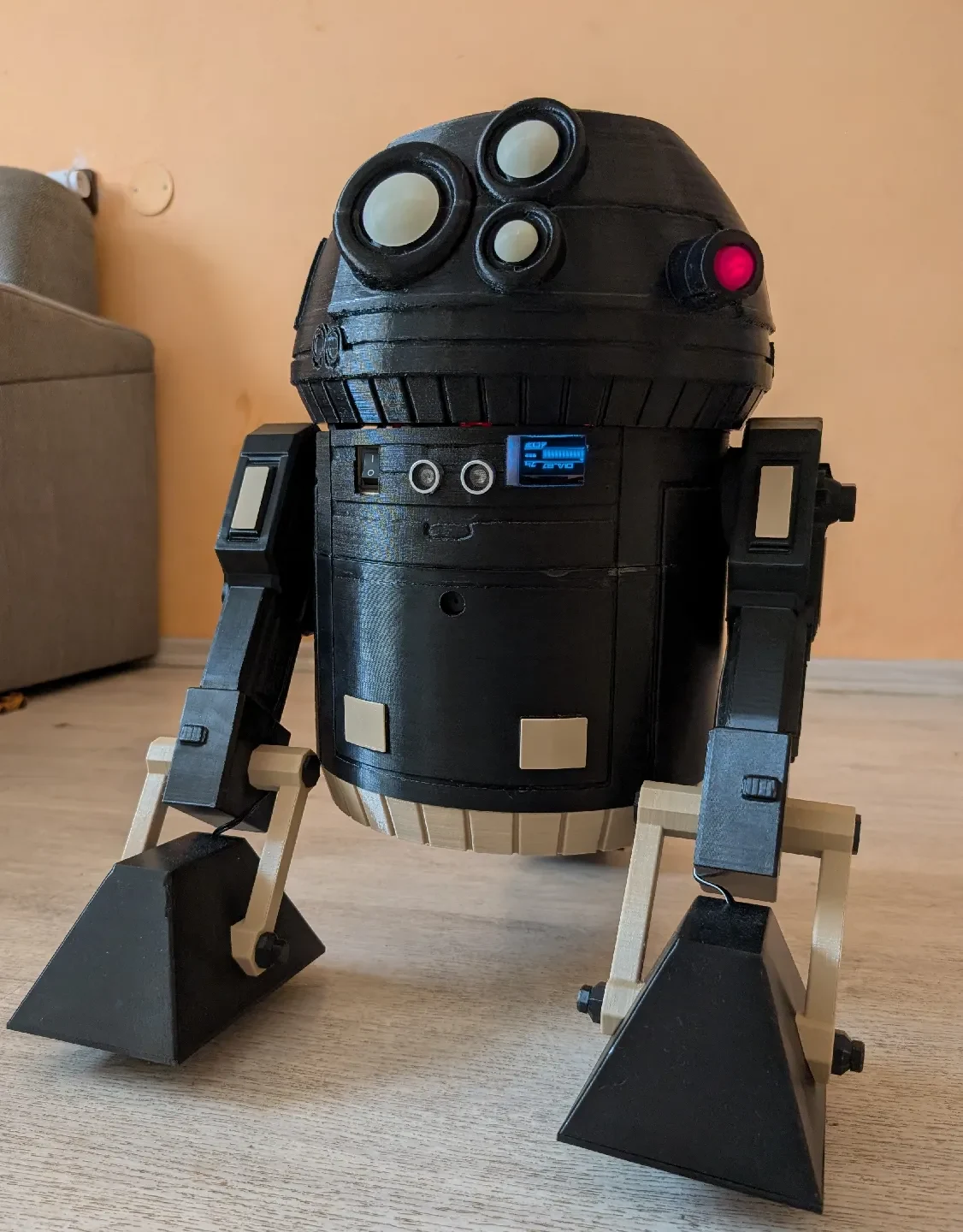

В прототипе используются:

Контроллер Ардуино

Ультразвуковой датчик расстояния HC-SR04

1,3-дюймовый OLED-дисплей

Мотор-редукторы постоянного тока

Двигатель, использованный в прототипе:
Для Mamibot EXVAC890, EXVAC660, EXVAC680S, EXVAC880, Neatsvor X500 X520 X600 X600Pro, Tesvor X500/S6 Запчасти для робота-пылесоса Колесный двигатель
https://a.aliexpress.com/_EHNogkq

Видео: https://www.instagram.com/reel/DZDcRLSMv58/?utm_source=ig_web_copy_link&igsh=NTc4MTIwNjQ2YQ==

Может быть адаптирован к различным контроллерам, датчикам, дисплеям, драйверам двигателей или системам привода.

Примечания

Это фанатский проект, вдохновленный SWTOR и предназначенный для личного некоммерческого использования. Некоторые части дизайна были созданы вручную, а другие — с помощью инструментов искусственного интеллекта.

Если вы его построите, мне бы хотелось увидеть вашу марку и любые изменения, которые вы добавите в конструкцию. Да пребудет с вами Тёмная сторона!
