Caixa CNC Sheild Arduino

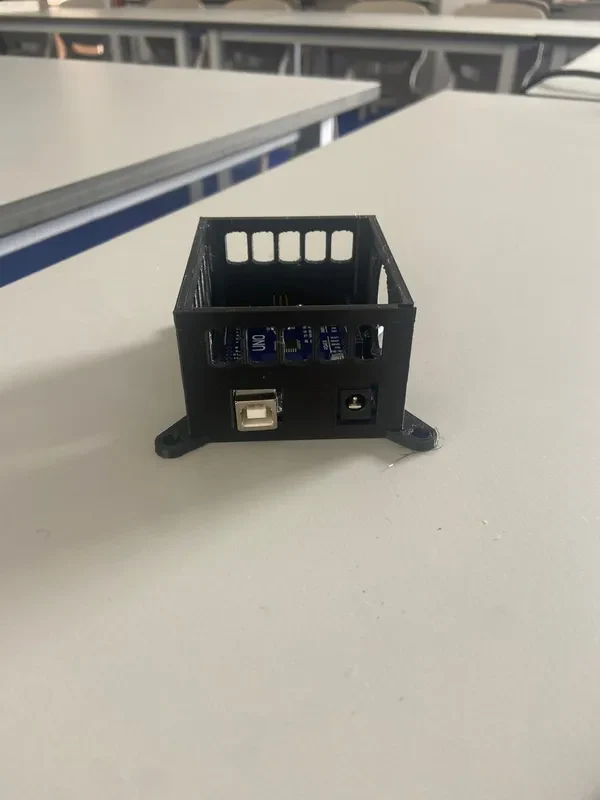

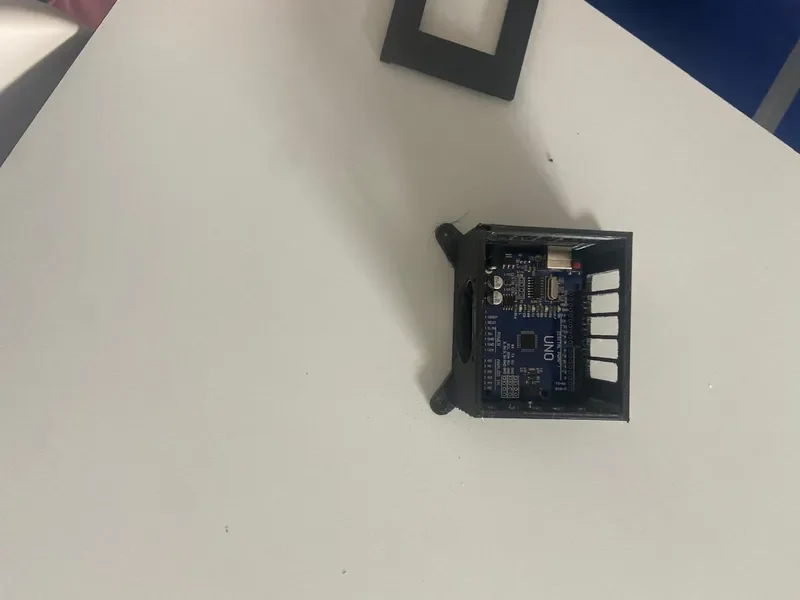

Этот проект основан на модели, предоставленной профессором, с улучшениями, направленными на оптимизацию конструкции и функциональности корпуса. Основные изменения включают в себя:

Система вращающейся крышки: вместо того, чтобы прикручивать крышку четырьмя винтами, я выбрал один винт, позволяющий крышке легко вращаться. Это облегчает доступ к внутренней части коробки.

Дополнительная устойчивость. Чтобы обеспе��ить лучшую устойчивость, я добавил на крышку выступ, который надежно прилегает к верхней части коробки, гарантируя, что крышка останется на месте.

Более широкое отверстие для прохождения провода: я заменил несколько цилиндрических отверстий для прохождения провода одним квадратным отверстием большего размера. Это изменение упрощает и упрощает прокладку проводов через коробку.

Улучшенная вентиляция: я изменил конструкцию отверстий в стенках ящика, приняв другую форму, сделав некоторые отверстия шире. Эти изменения направлены на улучшение вентиляции, обеспечивая правильное охлаждение внутренних компонентов. Вместо стандартных цилиндрических отверстий я заменил сотовую форму восьмиугольными отверстиями. Это изменение делает дизайн визуально отличным, сохраняя при этом функциональность, позволяя воздуху проходить через него и охлаждать внутренние компоненты.

Модификации верхней крышки (Tampa B): В конструкцию верхней крышки я также внес изменения. В исходной версии было несколько цилиндрических отверстий, которые я заменил прямоугольными. Этот новый дизайн занимает ту же площадь, что и предыдущие отверстия, но имеет более обтекаемый и организованный вид. Крышка также имеет небольшой паз на одном крае, позволяющий легко прикреплять и снимать крышку, обеспечивая надежную фиксацию и при этом обеспечивая быстрый доступ при необходимости.

Кроме того, в обеих версиях использовался модуль Enclosure() в OpenSCAD для определения структуры коробки, включая основание, стены, вентиляционные вырезы, монтажные отверстия и места для Arduino и других компонентов. Боковая вентиляция была улучшена с помощью модуля fan(), который использует операцию Минковского для создания сглаженной сетки. Четыре симметричных цилиндрических отверстия были добавлены для обеспече��ия надлежащего воздушного потока, способствуя охлаждению внутренних компонентов.
