Комплект для моделирования ветра с ШИМ-вентилятором Ardui...

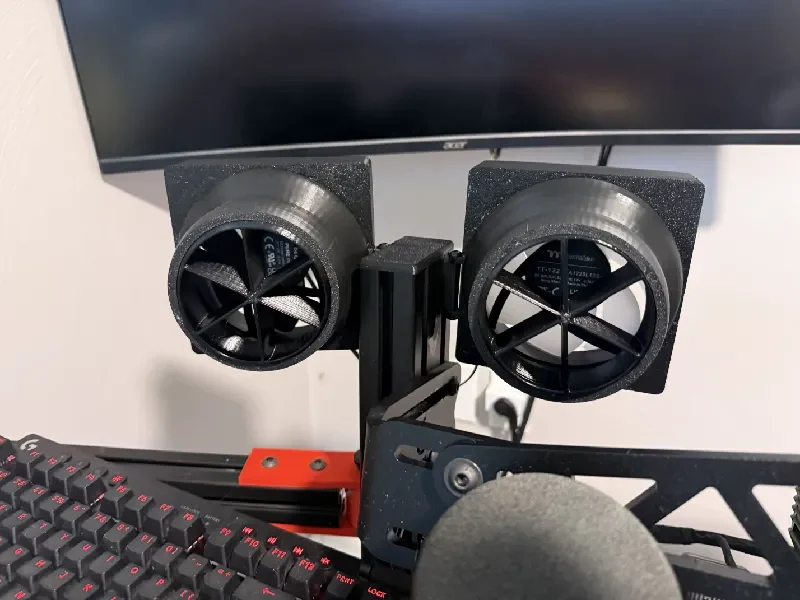

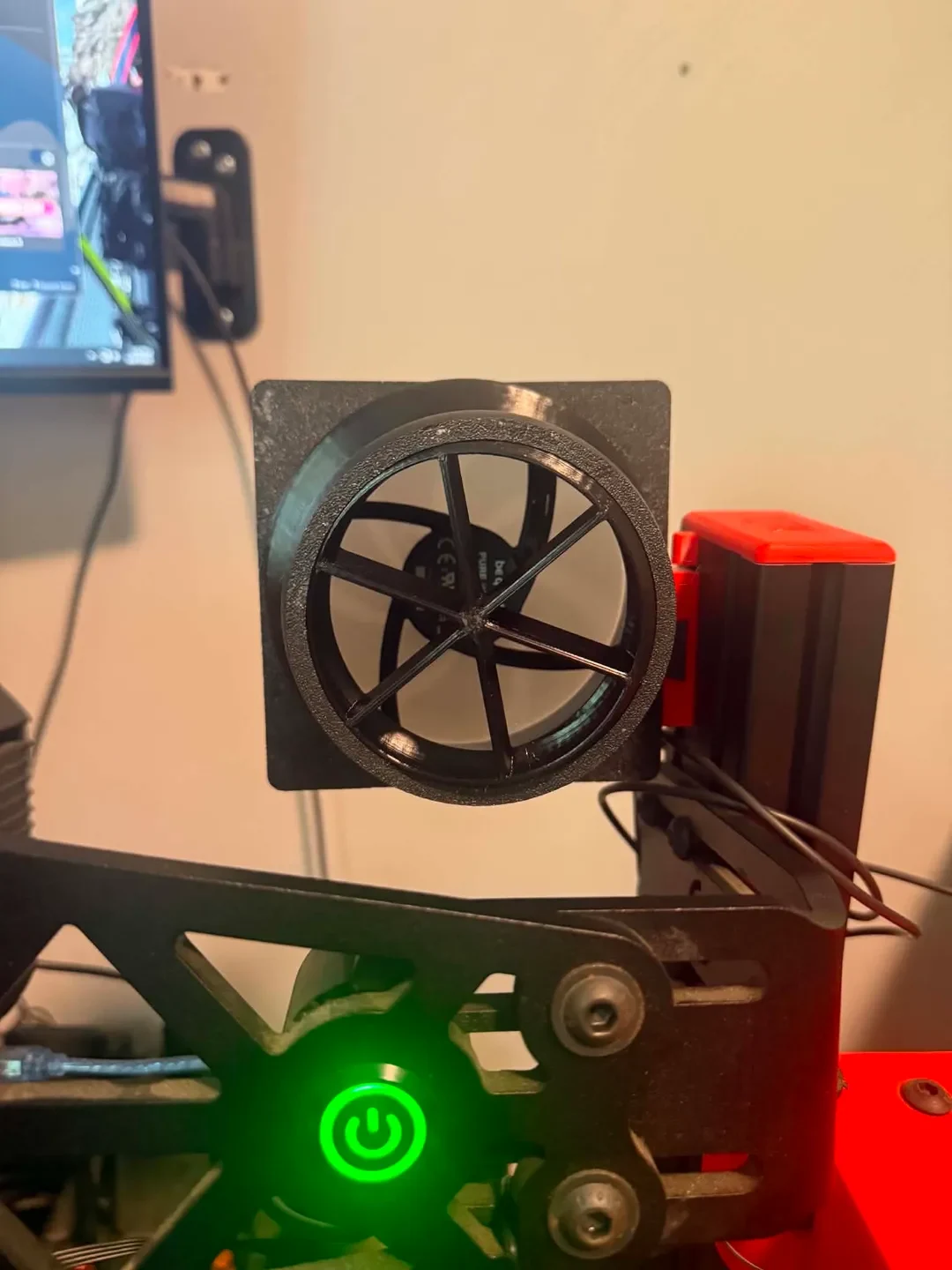

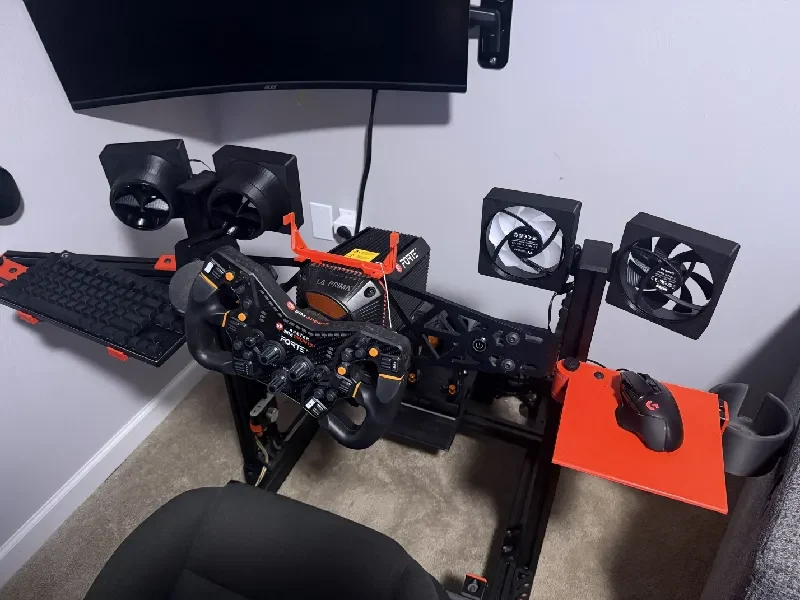

Обновленная версия для улучшения прочности крепления и добавления 2 вентиляторов. Конструкция теперь поддерживает всего 4 вентилятора и заменяет верхнюю крышку стоек, чтобы уменьшить количество монтажного оборудования и повысить прочность и стабильность крепления вентилятора.

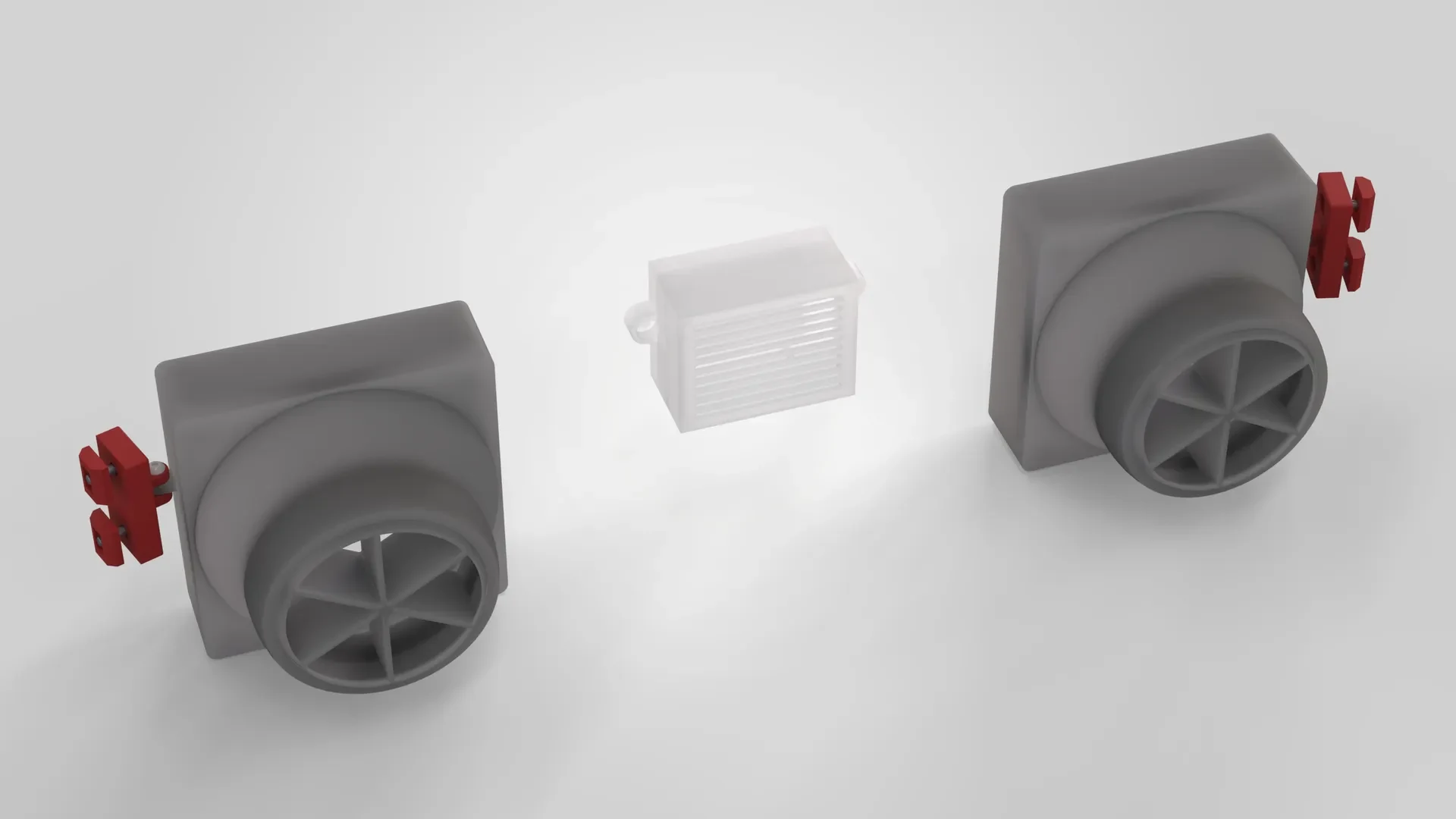

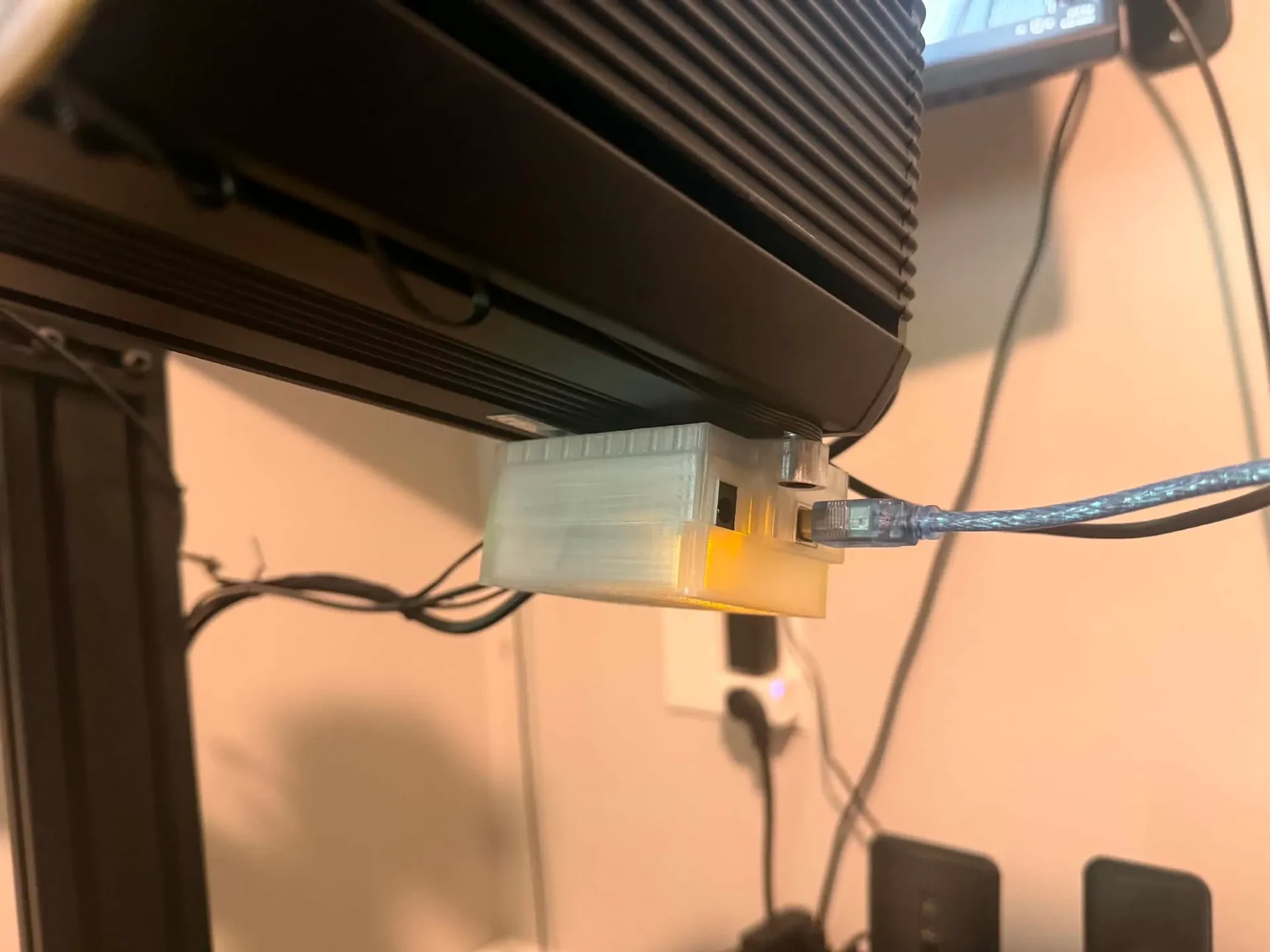

Включает левый и правый корпуса для ШИМ-вентилятора, корпус с отверстиями для всей необходимой проводки, а также точки крепления, расположенные под нижней частью колеса Asetek La Prima, но можно монтировать на любой профиль 8020 или аналогичный. Также в комплект входит крепление в стиле GoPro, предназначенное для винта M5x14 мм и вставки с резьбой M5. Размер корпуса Arduino соответствует плате R3 на контактах в нижней половине корпуса, а также экрану двигателя сверху. Однако я не использовал экран двигателя, управление вентилятором с ШИМ лучше, чем способ, показанный в усиленном медиа-видео, если вы предпочитаете бесшумную работу и немного более простую проводку.

Полный спи��ок материалов для самостоятельного создания примерно за 60 долларов в зависимости от того, что у вас есть:
Распечатайте полный комплект на 3D-принтере (PLA подойдет, я использовал Sunlu PLA+ 2.0 для корпусов вентиляторов/креплений 8020 и PETG для корпуса Arduino.
В комплект входят 4 Т-образных гайки -> переходники стоимостью 12 долларов США для комплекта Т-образных гаек amazon из 240 шт. M5, но подойдет любая Т-образная гайка, которая соответствует вашему профилю https://www.amazon.com/dp/B0DMCS8KW4?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_2
6 винтов -> винты M5x14 мм из того же комплекта Amazon, что и Т-образные гайки
1 шт. Elegoo Uno R3 -> 17 долл. https://www.amazon.com/dp/B01EWOE0UU?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_1
2 шт. 120-мм вентилятор с ШИМ для ПК -> 33 доллара США за be quiet! 120-мм вентиляторы с чистыми крыльями, 3 вентилятора (2 шт.) https://www.amazon.com/dp/B0FV3B5K8B?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_3
или 25 долларов США (2 упаковки) https://www.bestbuy.com/product/thermaltake-ct120-pc-cooling-fan-2-pack-black/J39ZPC96CL (я использовал оба, чтобы иметь 4 вентилятора, и оба помещались в корпус, более дешевые 120-мм вентиляторы с ШИМ, вероятно, тоже подойдут) Вентилятор Thermaltake поставляется с удлинительными кабелями для вентиляторов, которые я использовал и отрезал один конец для подключения к Arduino и источнику питания без внесения изменений. вентилятор ведет
1 блок питания постоянного тока (3 А) -> я отрезал заглушку от старого блока питания, но он будет работать отлично, без резки и зачистки. 16 долларов https://www.amazon.com/BTF-LIGHTING-100-240V-Converter-5-5x2-1mm-Electronics/dp/B0FPFY2T3B/ref=sr_1_17?s=industrial&sr=1-17
Мужские значки Dupont: https://www.amazon.com/dp/B0B11RLGDZ?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_7.

Видео этого парня поможет вам в работе: https://youtu.be/bZDzh6DglOA?si=4qZGUedjHtIDJPxx
Основные инструкции (электропроводка на ваш страх и риск):
Загрузите эскиз SimHub Arduino для управления вентилятором PWM в инструменте настройки Arduino — 2 вентилятора, левый и правый каналы в uno r3

Я припаял небольшой макет с несколькими клеммными колодками для подключения питания вентилятора:
Используя удлинительный кабель вентилятора, отрежьте концы удлинителя и зачистите +. -. и ШИМ. Кабель тахометра можно обрезать и не принимать во внимание. Обожмите штекерные разъемы DuPont на всех выводах вентилятора, если для подключения + и — используется клеммная колодка, или только ШИМ, если + и — подключаются по-разному.

Подключите оба вентилятора + к источнику питания постоянного тока + 12 В и оба вентилятора -, а также заземление Arduino к заземлению источника постоянного тока.

Подключите провод ШИМ левого вентилятора к контакту 9 на плате uno r3 через обжатый разъем DuPont.
Подключите провод ШИМ пра��ого вентилятора к контакту 10 на плате uno r3 через обжатый разъем DuPont.

Подключите Arduino к ПК через USB, подключите блок питания к вентиляторам.
Откройте Simhub, перейдите на вкладку ShakeIt Wind и завершите настройку в Simhub.
