Бонсай 3D-принтер

НОВАЯ ВЕРСИЯ БОУДЕНА (ФОТО НИЖЕ)
Журнал изменений

09.04.19 Добавлены картинки

01.04.19 Добавлен чехол для электроники

19.03.2019 Упорядочен файловый раздел / добавлено руководство по печати

17.03.2019 Добавлен файл Bowden .3mf (любезно предоставлено PteroDancer)

28.01.2019 Добавлена схема подключения в раздел файлов.

24.01.2019 Обновлена спецификация

23.01.2019 Загружена версия Bowden, включая новую головку и экструдер.
23.01.2019 Загружены новые крепления Z-тяги для лучшей жесткости

16.01.2019 Улучшенная конструкция вентилятора охлаждения (более направленный поток воздуха)
16.01.2019 Улучшенный экструдер_Backplate (лучшее управление проводами/лучше подходит BLTouch)
16.01.2019 Улучшенный экструдер_Rear (трубки из ПТФЭ легче вставлять/лучше уклады��ать провода/хотенд E3D лучше подходит)
16.01.2019 Улучшен X_Idler (Добавлены винты для регулировки натяжения ремня/тяги)
16.01.2019 Improved Z_Motor_Mounts (Увеличена поддержка Z-выдавливаний)

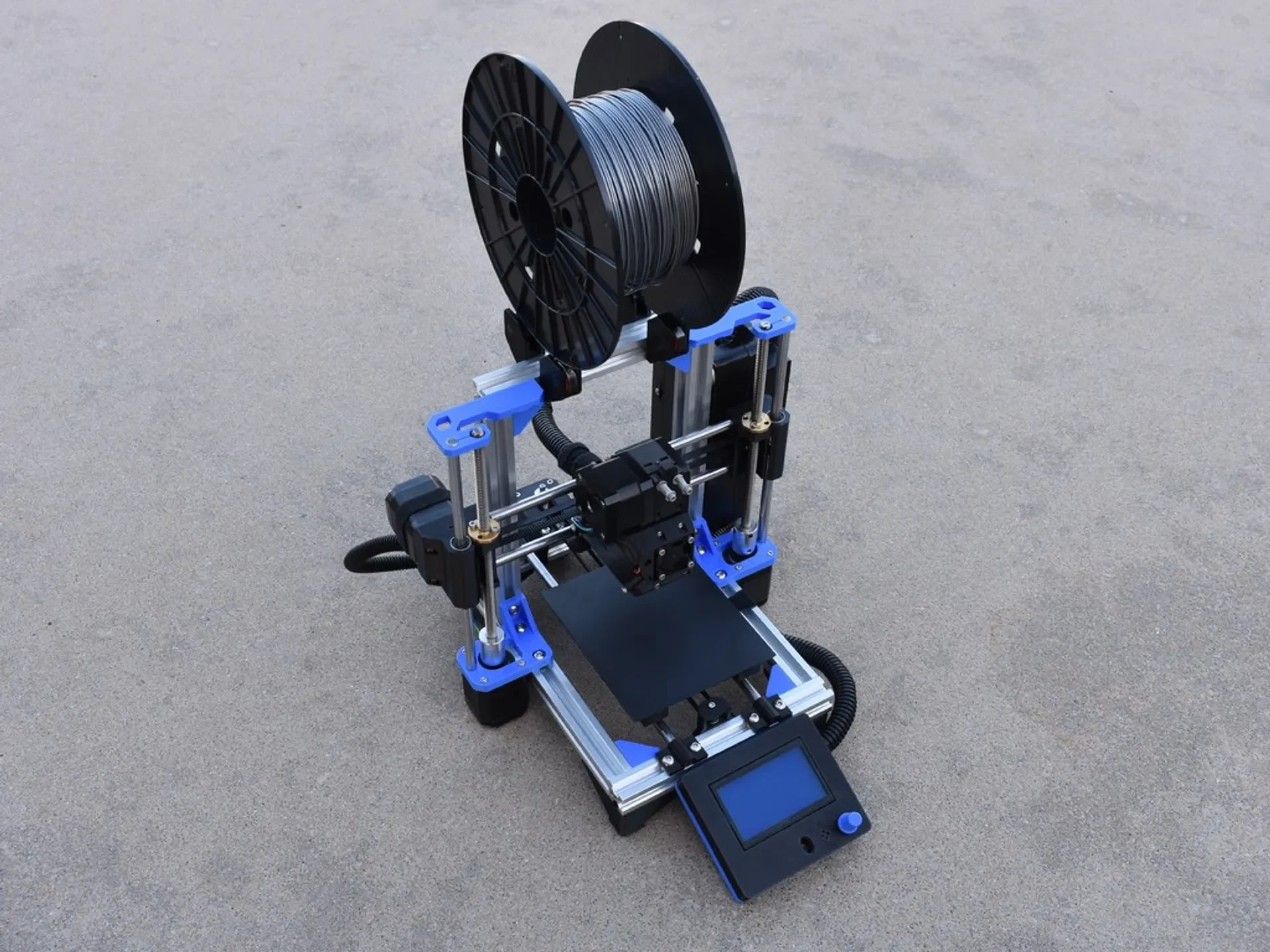

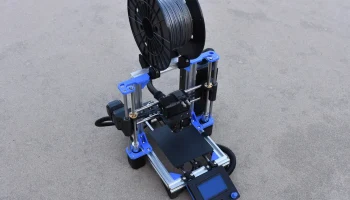

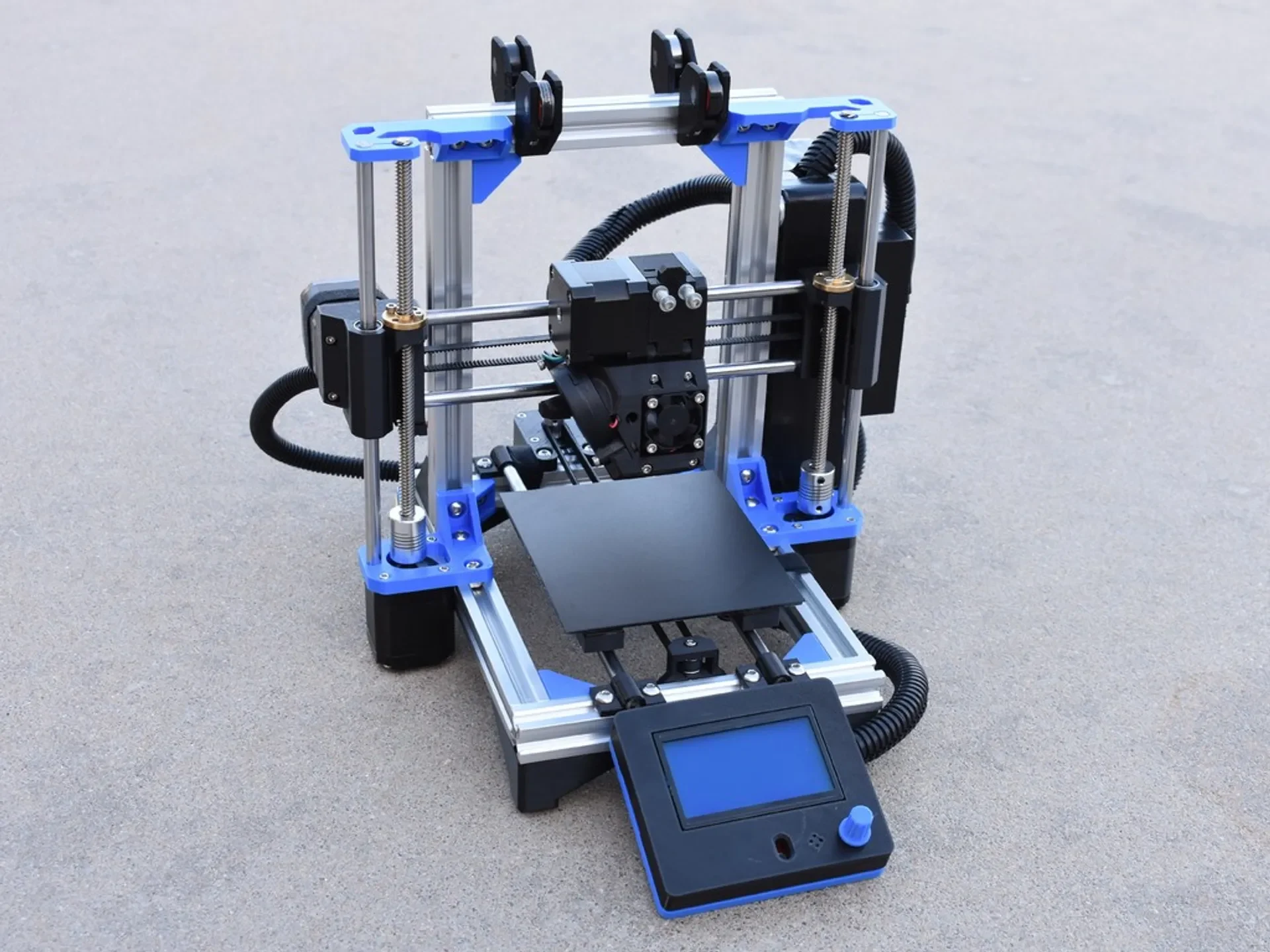

3D-принтер Bonsai — это уменьшенная версия популярного 3D-принтера типа «Prusa», отсюда и название ;). Во многом вдохновением для создания этого проекта послужил дизайн Prusa Mk2. Каркас бонсай полностью изготовлен из алюминиевого профиля 2020 года и кронштейнов, напечатанных на 3D-принтере. Все детали были разработаны мной, за исключением корпуса ЖК-дисплея, который разработал WERSY https://www.thingiverse.com/thing:87250 (отличный дизайн, очень круто!)

Размеры самой машины составляют примерно 11 x 11 x 12 дюймов, без учета ЖК-дисплея и пластиковой катушки. Объем сборки составляет 100 мм (x) x 140 мм (y) x 100 мм (z). Что касается деталей, необходимых для сборки, то все они представляют собой стандартные компоненты принтера: Nema 17, гладкие стержни 8 мм, ходовые винты, Ramps 1.4 + Mega 2560 и т. д. Для получения более подробной информации в разделе файлов есть спецификация (файл Excel). Вы также можете найти прошивку Marlin и специальный профиль Cura для этого принтера в разделе файлов.

Особенности

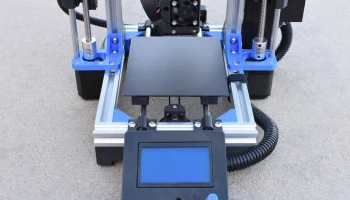

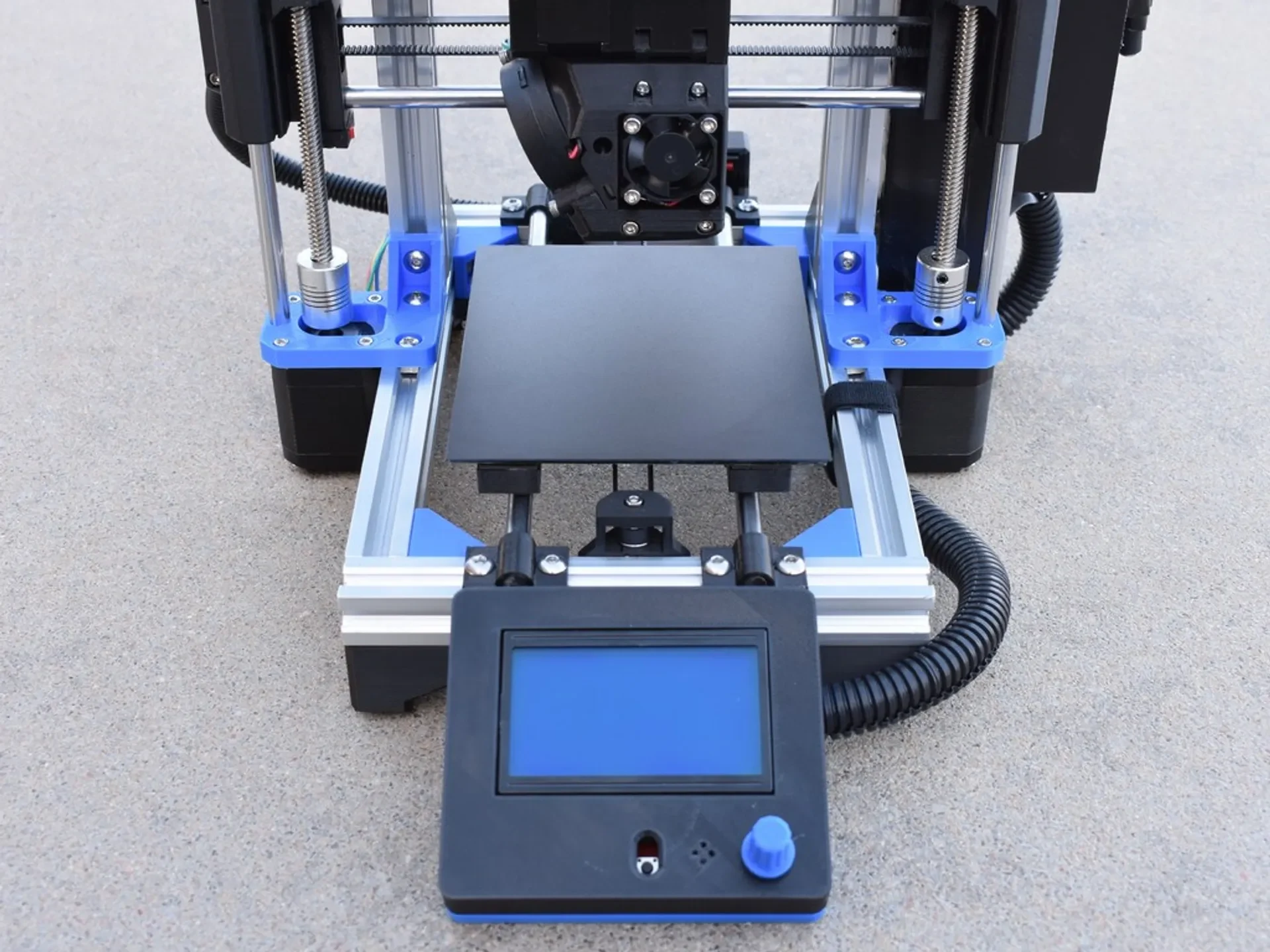

-Магнитная кровать

Не волнуйтесь, это не какая-то причудливая магнитная гибкая рабочая пластина. По сути, это кусок стекла с прикрепленными сзади листовыми магнитами (см. Картинки). Но я обнаружил, что гораздо легче удалять отпечатки и наклеивать малярный скотч, когда платформа отсоединена от принтера. На каретке кровати также есть 4 отверстия на случай, если кто-то захочет установить фиксированную кровать.

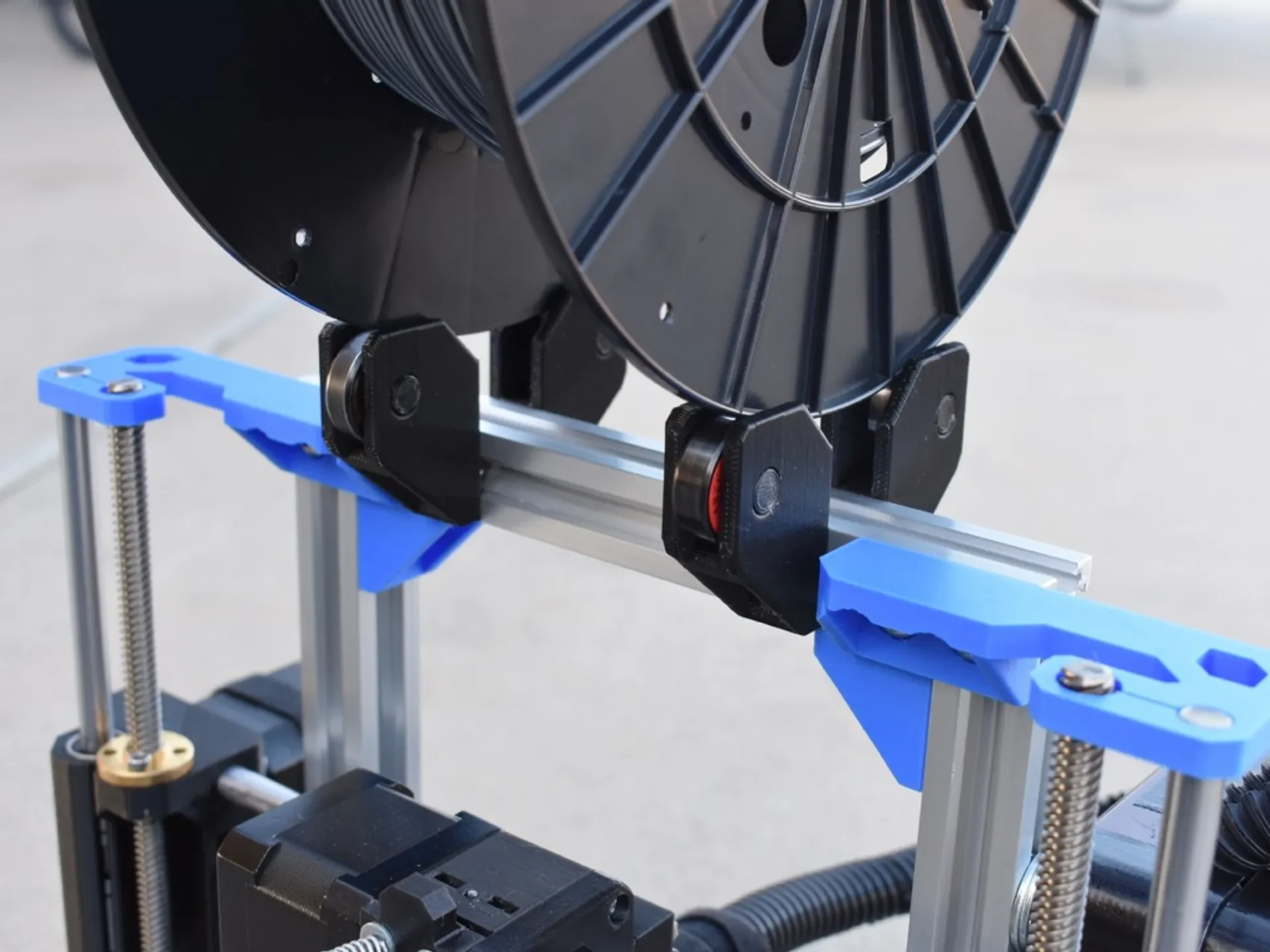

-Легко заменяемая катушка

Удобная замена шпули в мгновение ока. Основан на многих проектах, имеющихся в Thingiverse.

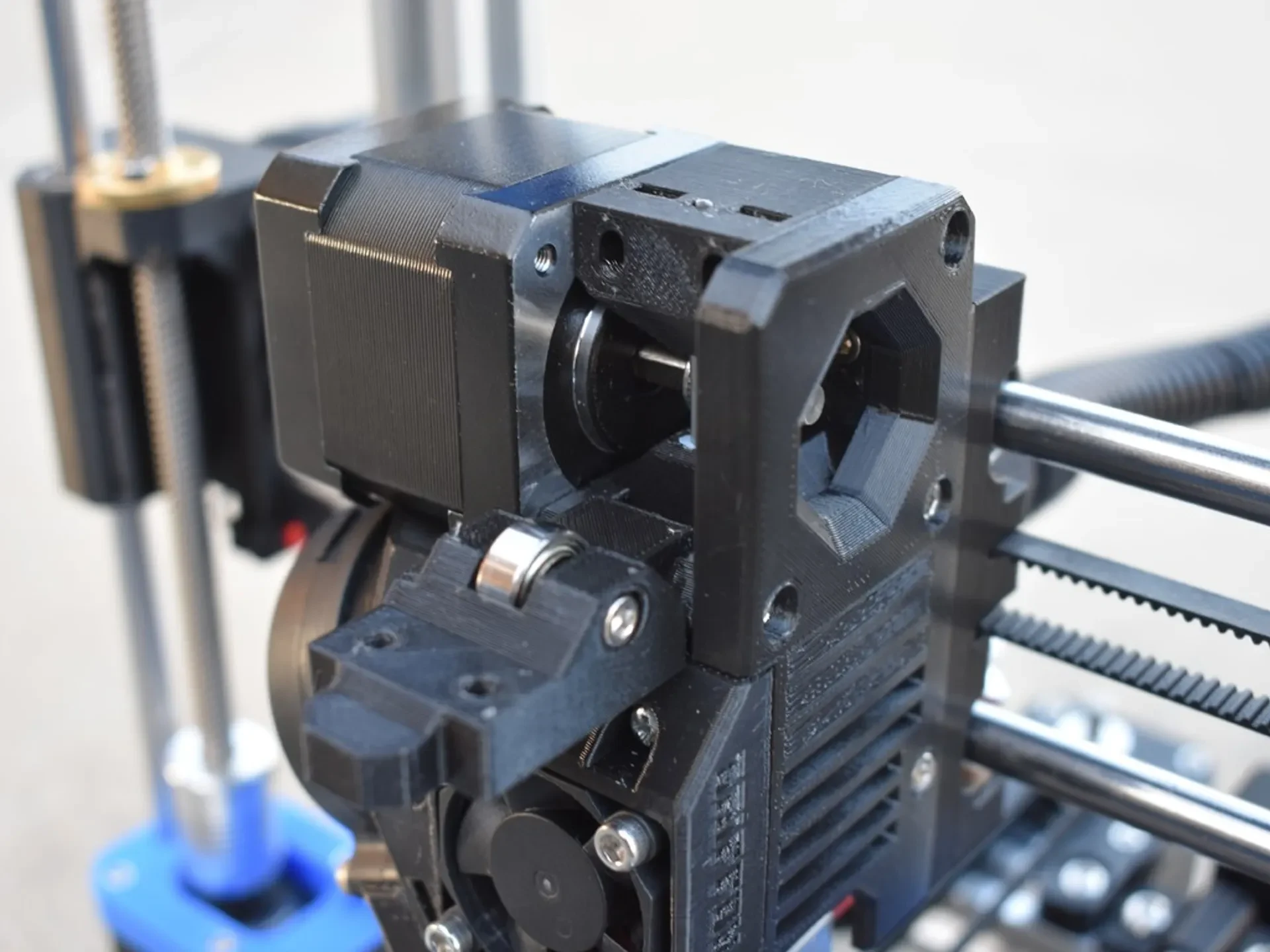

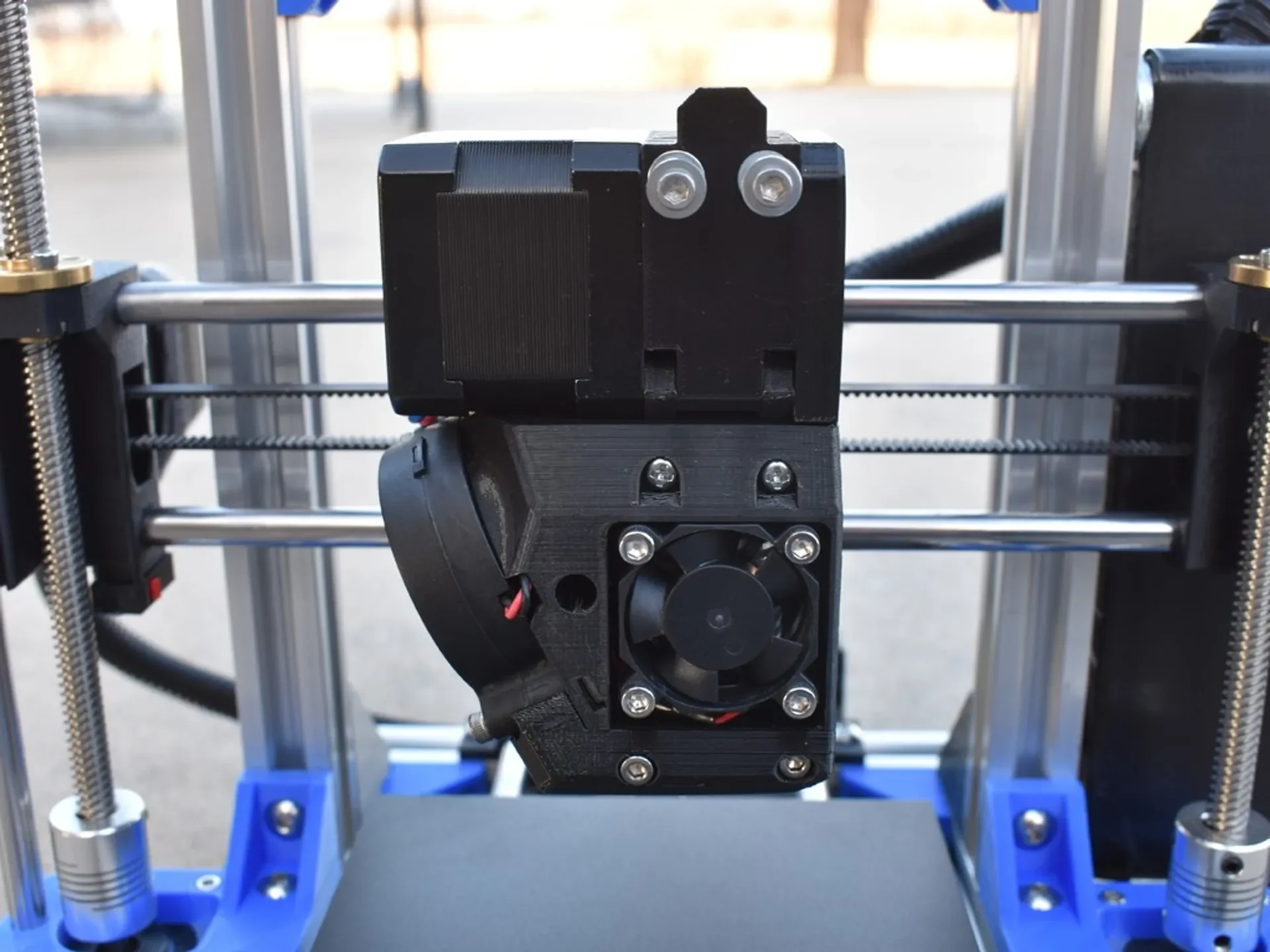

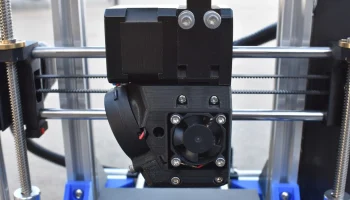

-Cool — Выглядящая головка инструмента

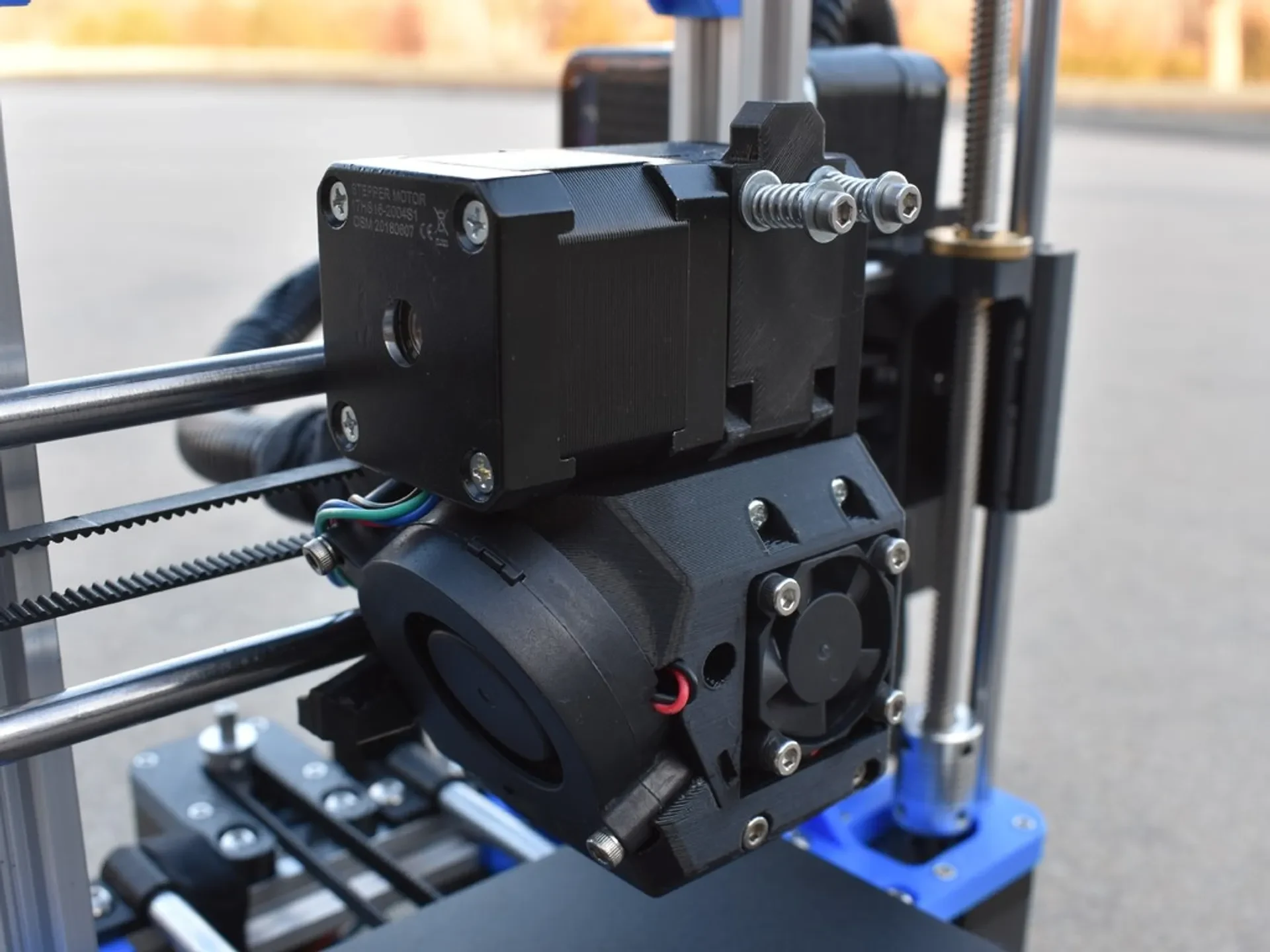

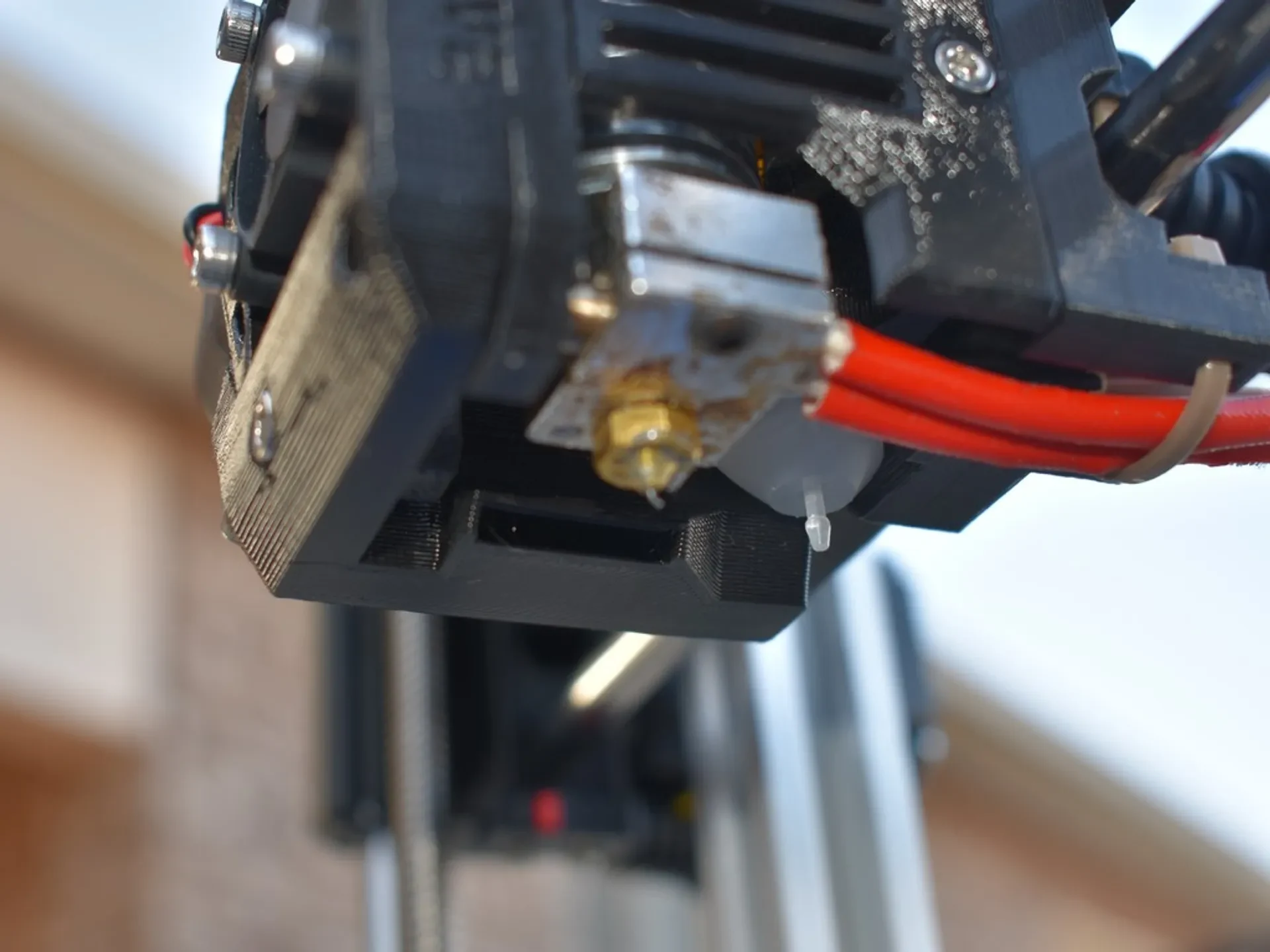

Помимо того, что экструдер выглядит очень круто (по крайней мере, я так думаю), он очень функционален. В нем установлен хотэнд E3D Lite6, и он способен печатать гибкими нитями. Для охлаждения активной детали используется обдувочный вентилятор 50х50х15. В сборке также имеется модуль BLTouch для автоматического выравнивания грядки. Все провода аккуратно спрятаны и выведены на заднюю часть головки инструмента.

НОВЫЙ экструдер Bowden и головка инструмента (23.01.19)

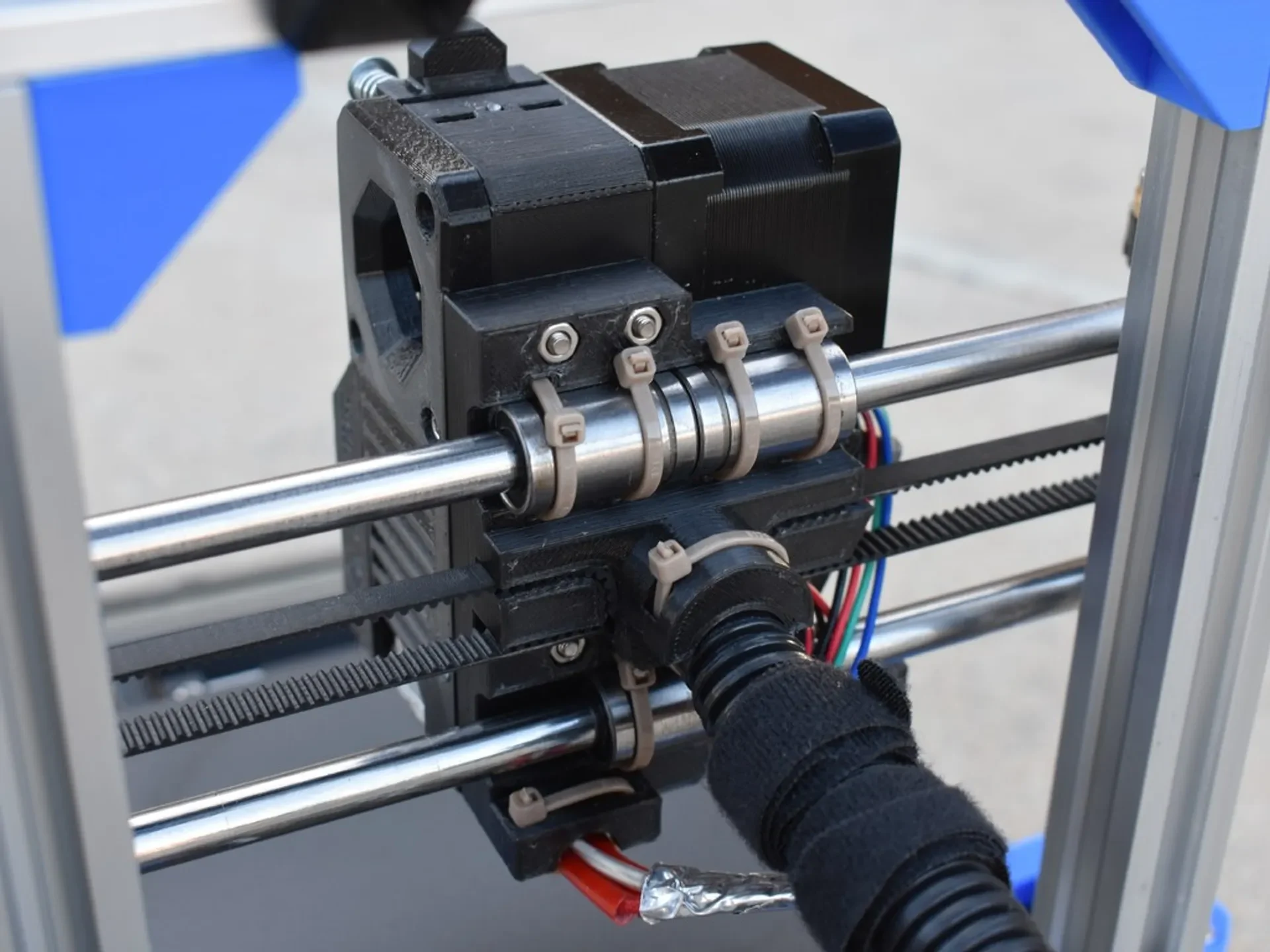

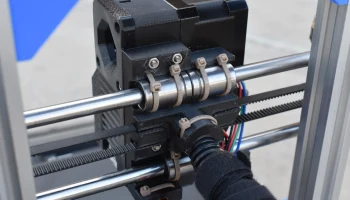

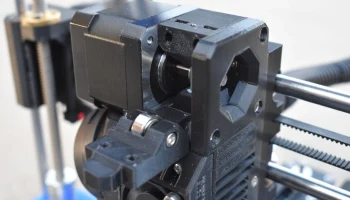

В ответ на несколько запросов я разработал новую установку Боудена для бонсай. Головка инструмента НАМНОГО проще в сборке и позволяет установить как BLTouch, так и радиальный вентилятор охлаждения, которые использовались в оригинальной головке инструмента. Новая головка инструмента теперь в основном крепится к подшипникам с помощью зажима, что делает сборку намного более жесткой и облегчает ее разборку. Кроме того, конструкция вентиляторного канала была изменена для лучшего охлаждения. Сам экструдер крепится к верхнему выступу принтера.

Распечатать руководство

Загрузите папку «Bonsai_Parts». Внутри 2 папки.

Шаг (1): Распечатайте все детали в папке «Universal_Parts_STLs».

Шаг (2): Выберите экструдер с прямым приводом или экструдер Боудена в папке «Тип экструдера» и распечатайте соответствующие детали.

Разное

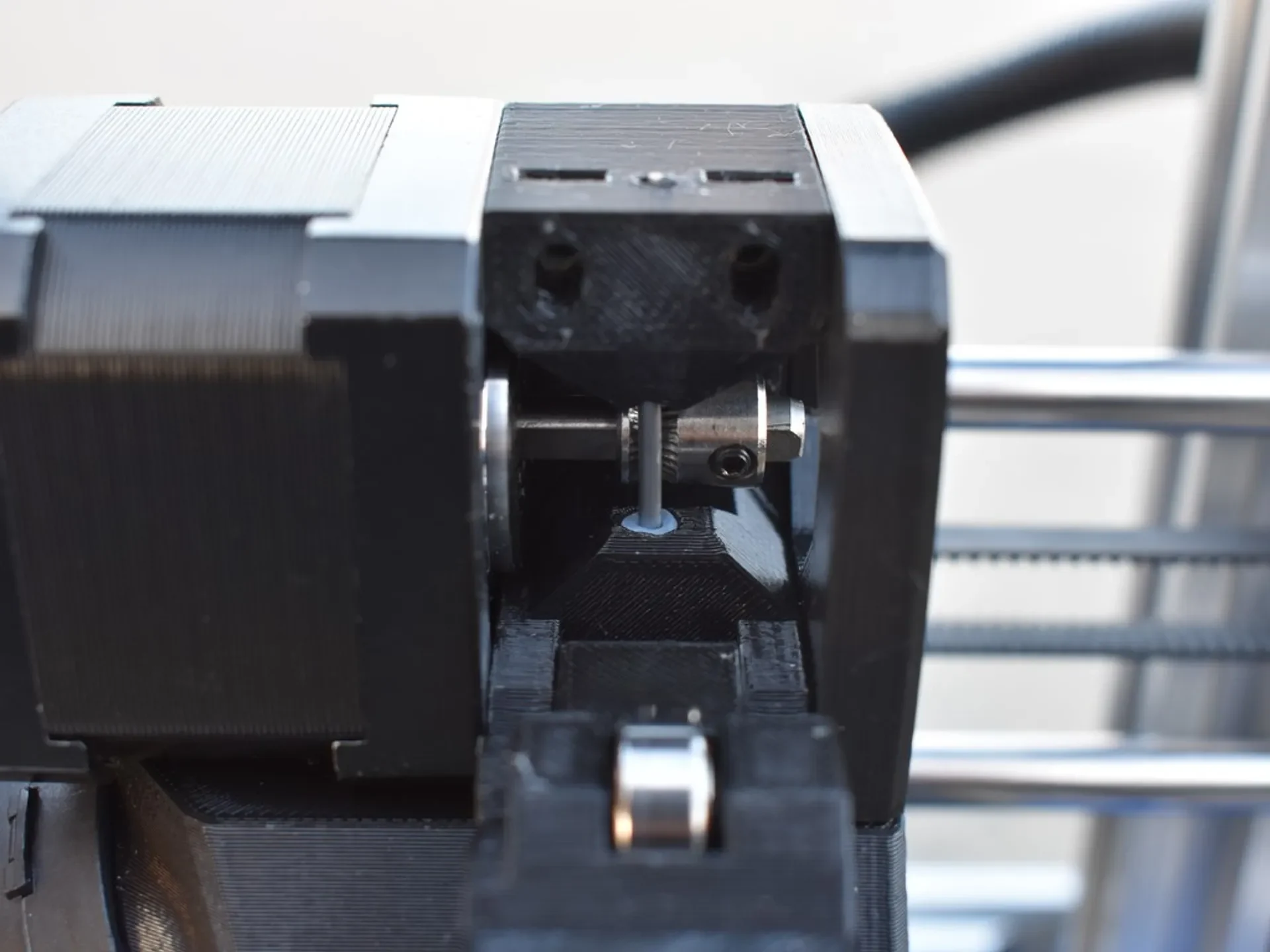

В настоящее время существует две версии натяжного ролика экструдера: в одной используется подшипник 633, а в другой — подшипник 625. Эти файлы можно найти в папках обоих типов экструдеров.

PteroDancer любезно собрал файл сборки .3mf, который теперь доступен в разделе файлов («Bonsai.3mf»). Его можно открыть с помощью большинства приложений CAD/3D-просмотра, и он очень полезен, если вы хотите изучить сборку.

В целом, это был потрясающий и увлекательный проект, надеюсь, вам понравится дизайн!

Быстрый совет:

Добавьте этот код в диалоговое окно «Начать G-код» в Cura, чтобы
