Детали конденсатора потока

Ого, Док. Это тяжело.

Корпуса и колпачки реле были взяты из дизайна myyellowminicooper здесь:
https://www.thingiverse.com/thing:4303759

Спасибо myyellowminicooper! Эти проекты стали для меня отличной отправной точкой.

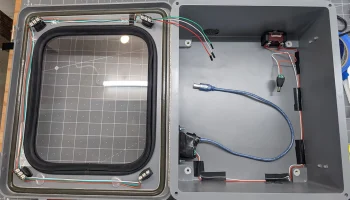

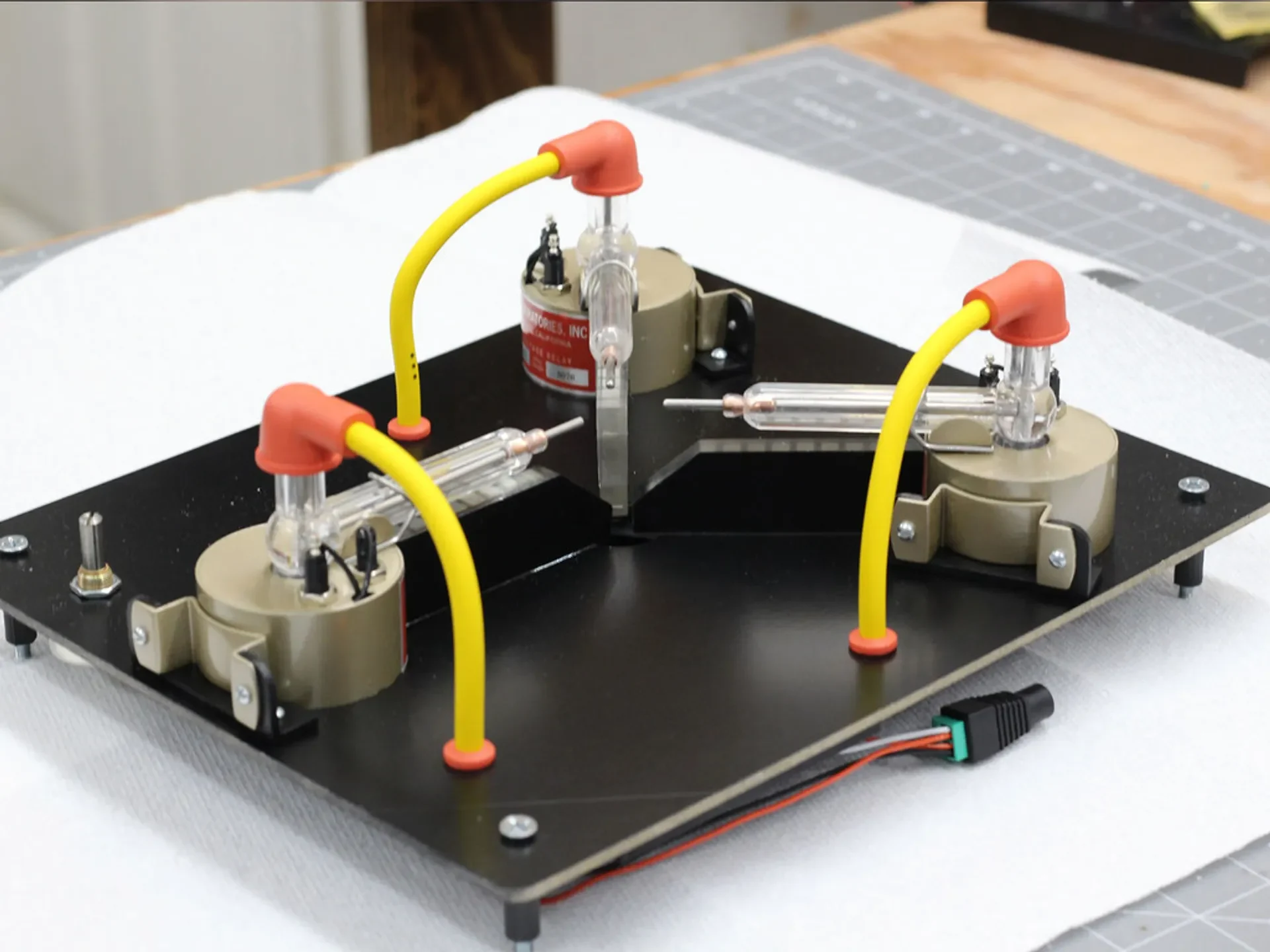

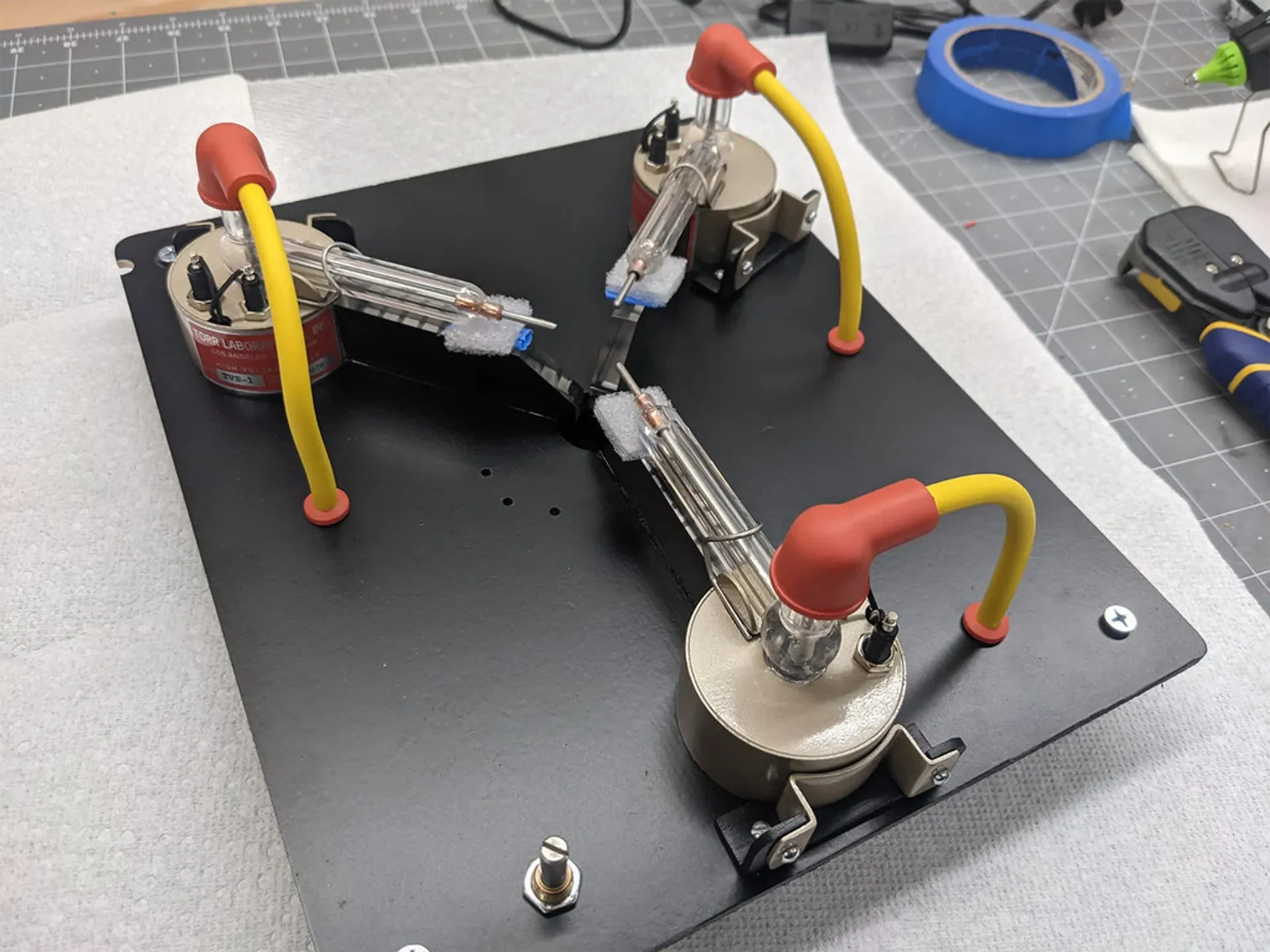

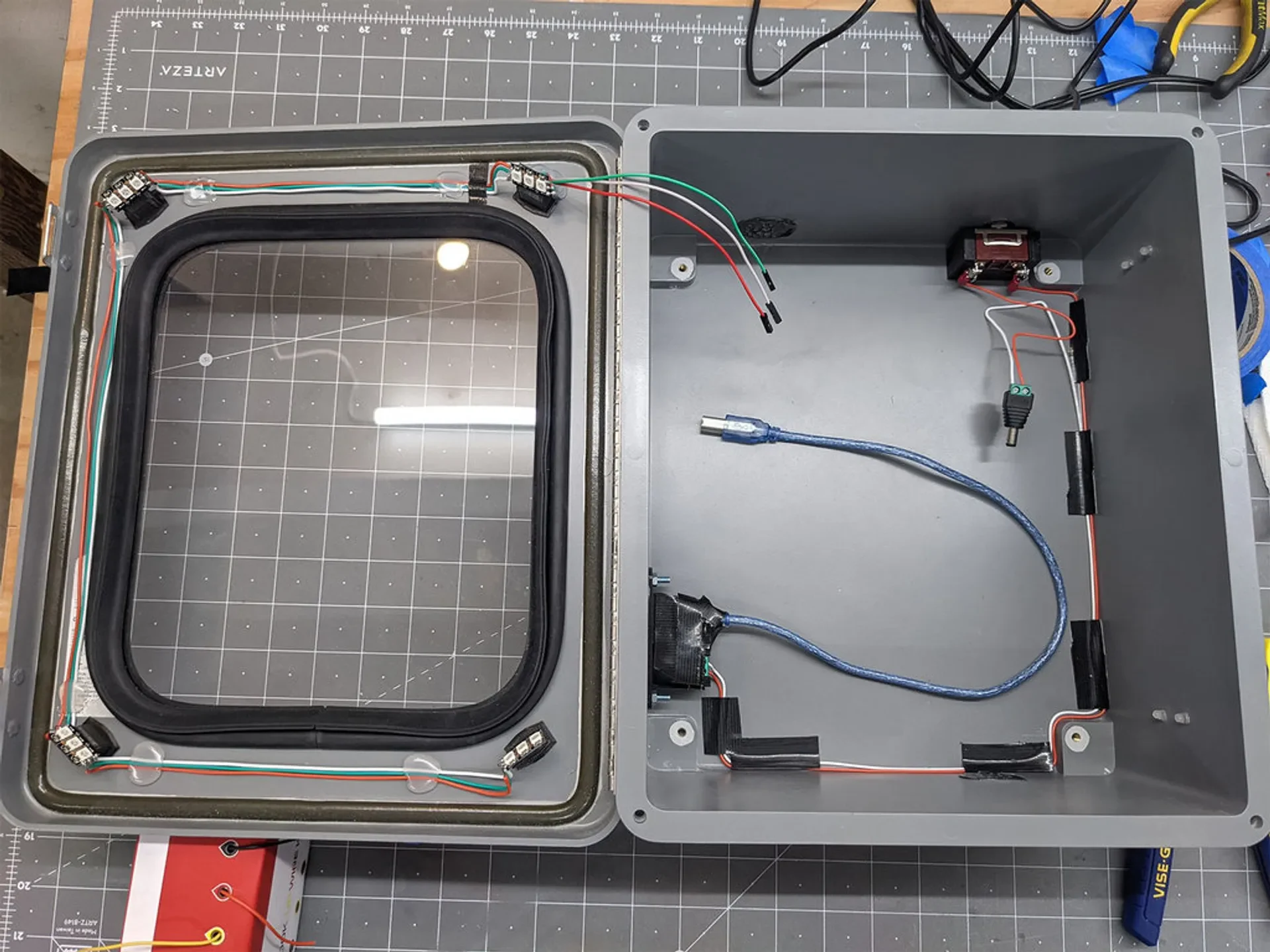

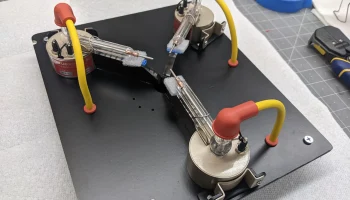

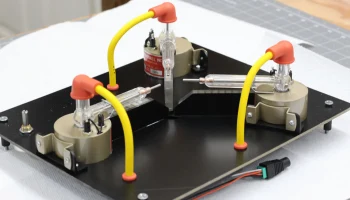

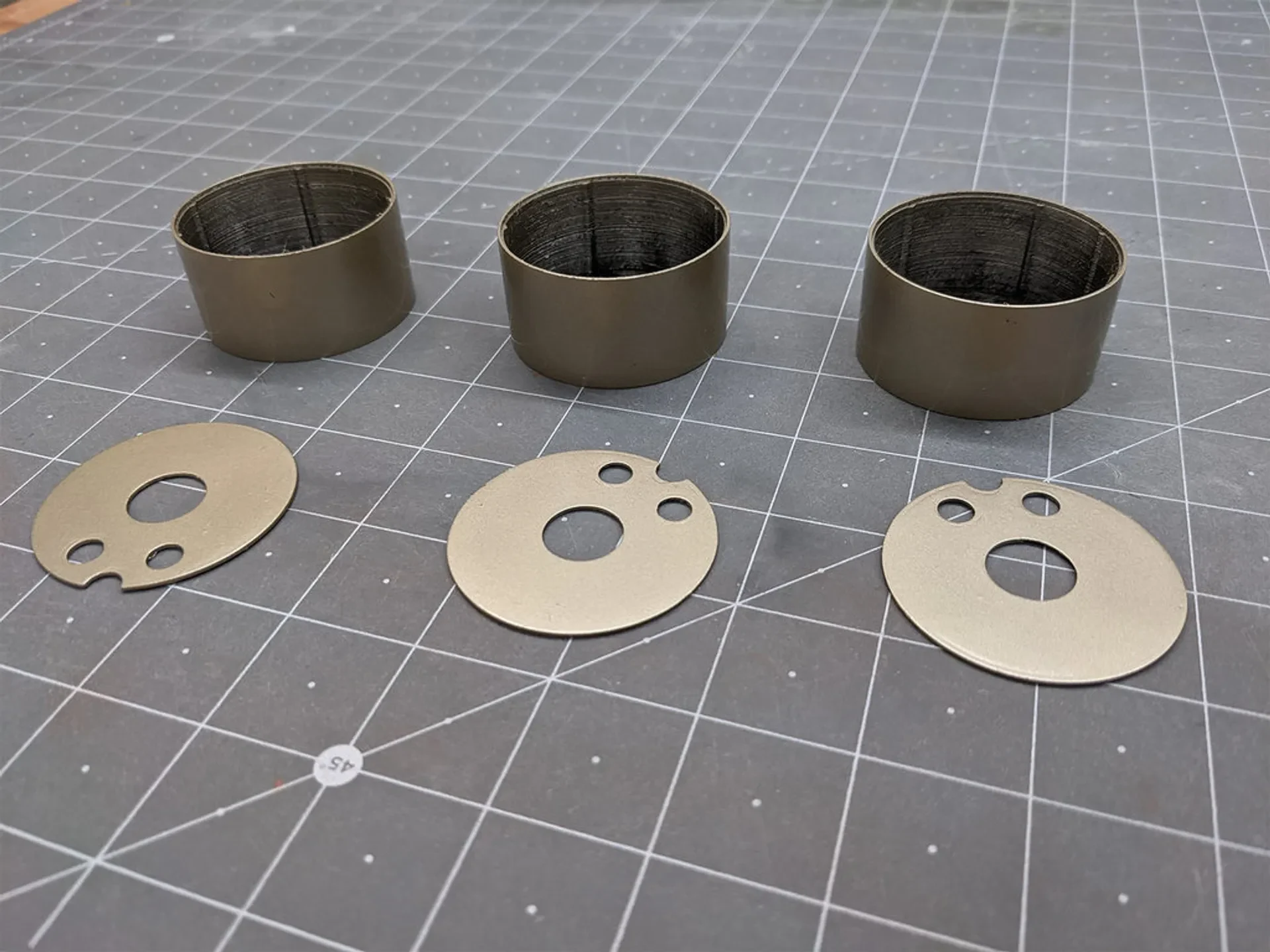

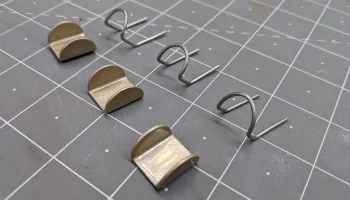

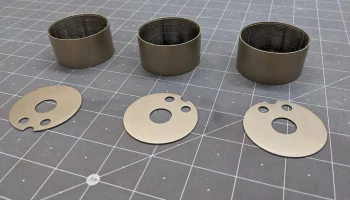

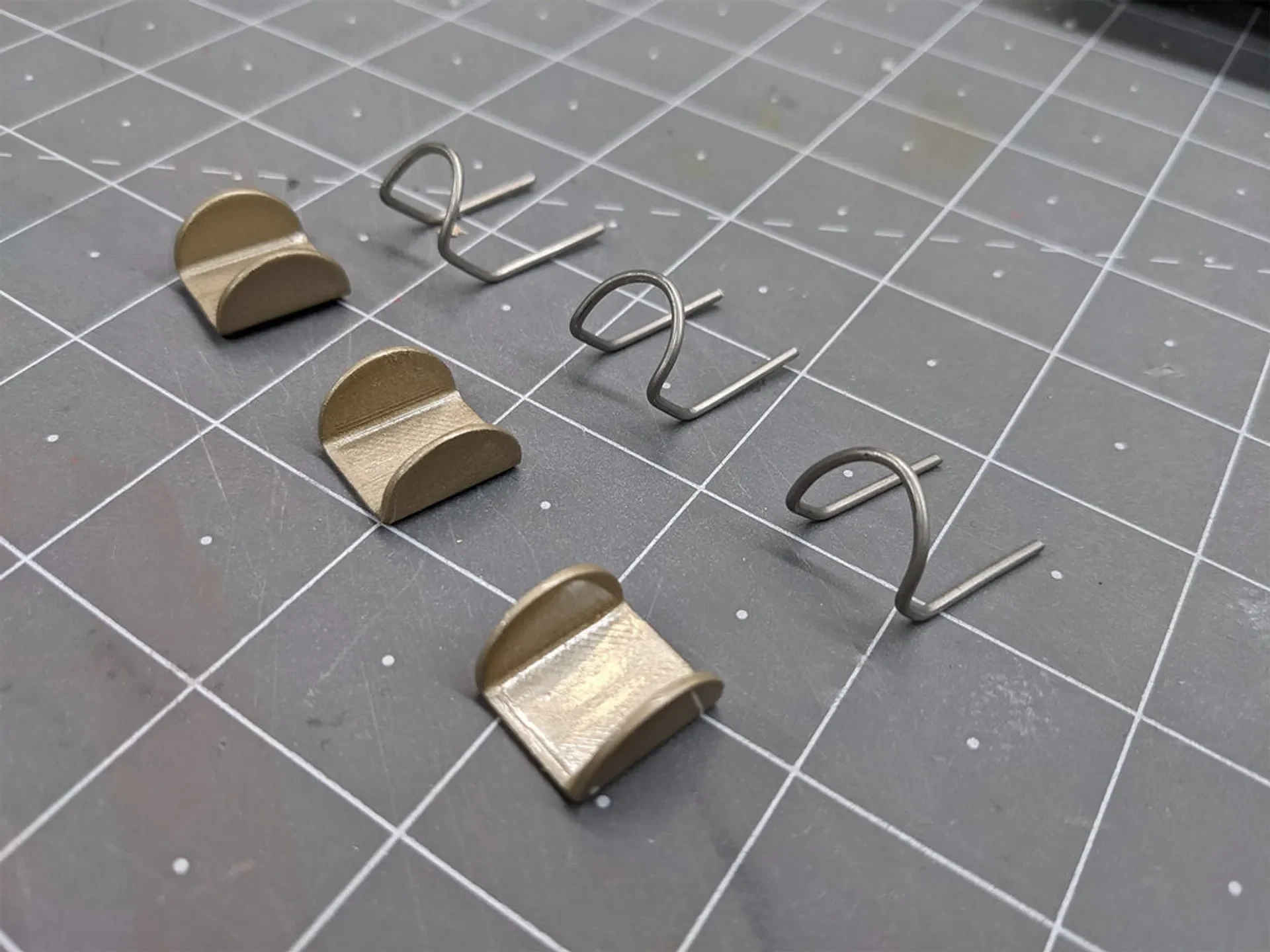

Я внес изменения в корпус реле, крышку реле и изогнутый кронштейн, чтобы приблизить их к тому, что я считаю точным.

Остальное было смоделировано мной с использованием снимков экрана конденсатора потока A-Car, когда он был восстановлен в документальном фильме «Outatime», также известном как «Назад в Делориан».

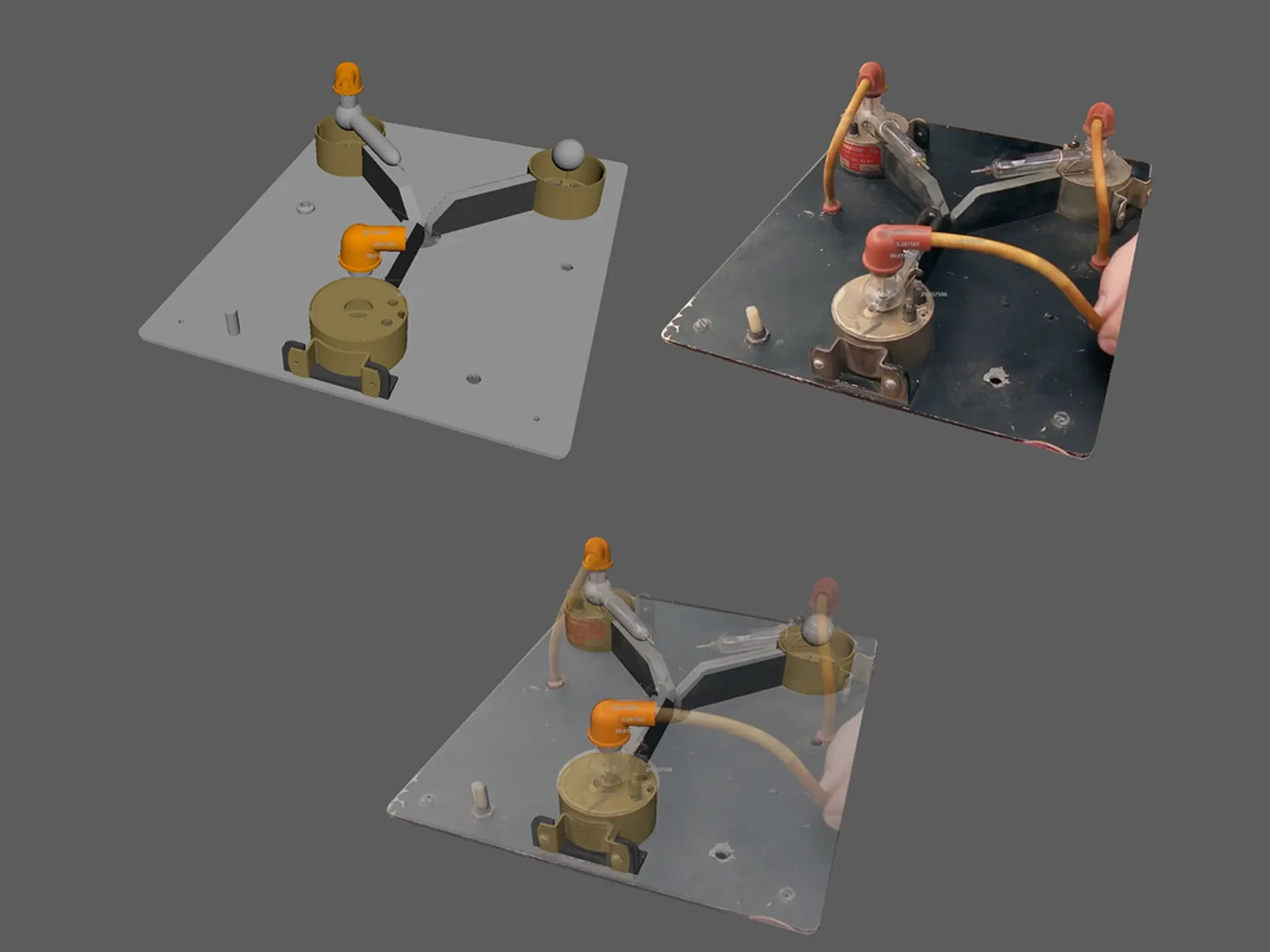

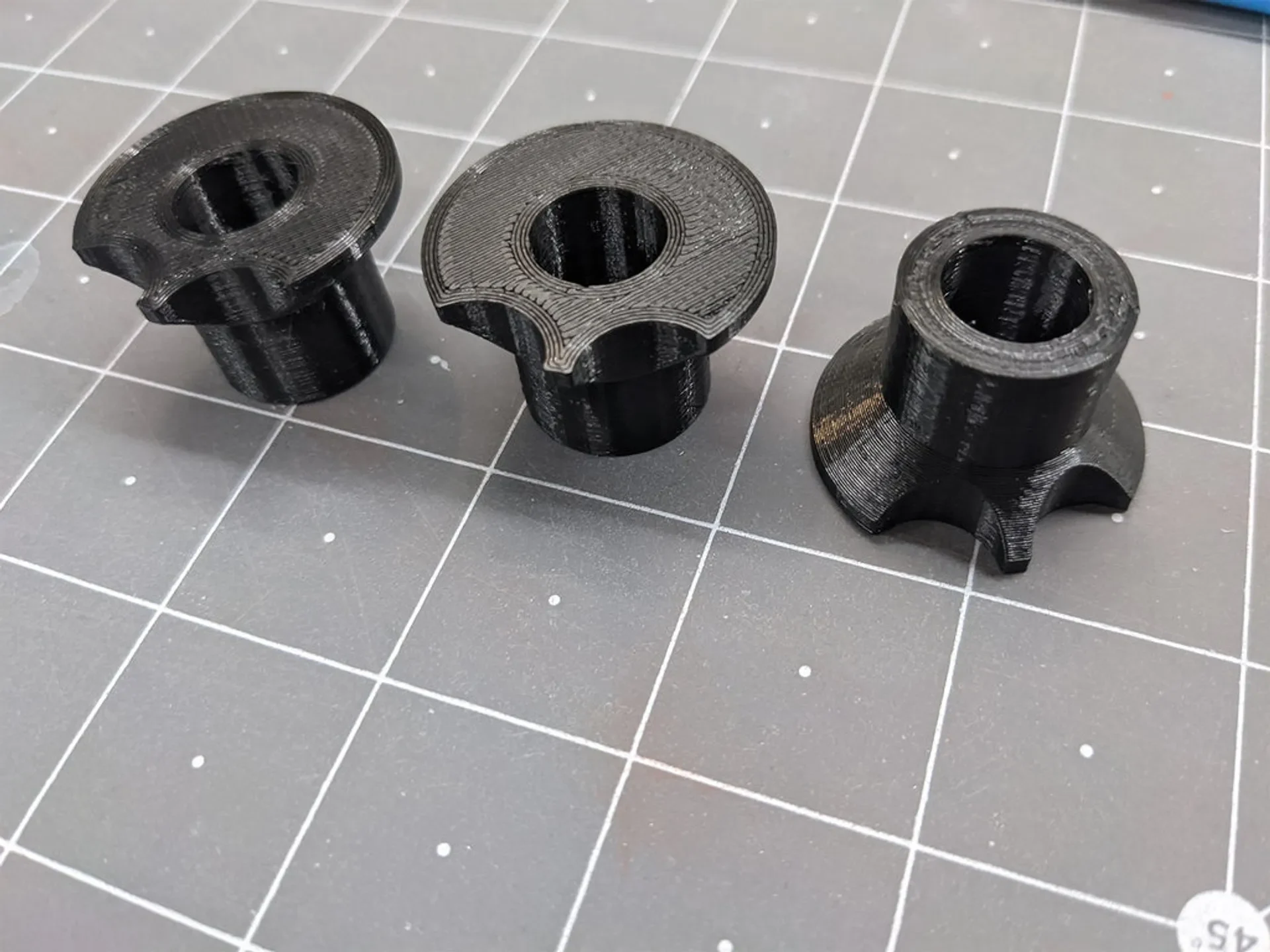

Я импортировал скриншоты в Autodesk Maya, скорректировал модели торр-реле, колпачков свечей зажигания и т. д. поверх скриншотов и постарался получить максимально точные размеры. Я думаю, они очень близки!

30 мин. видео сборки здесь:

1-минутное видео сборки здесь:

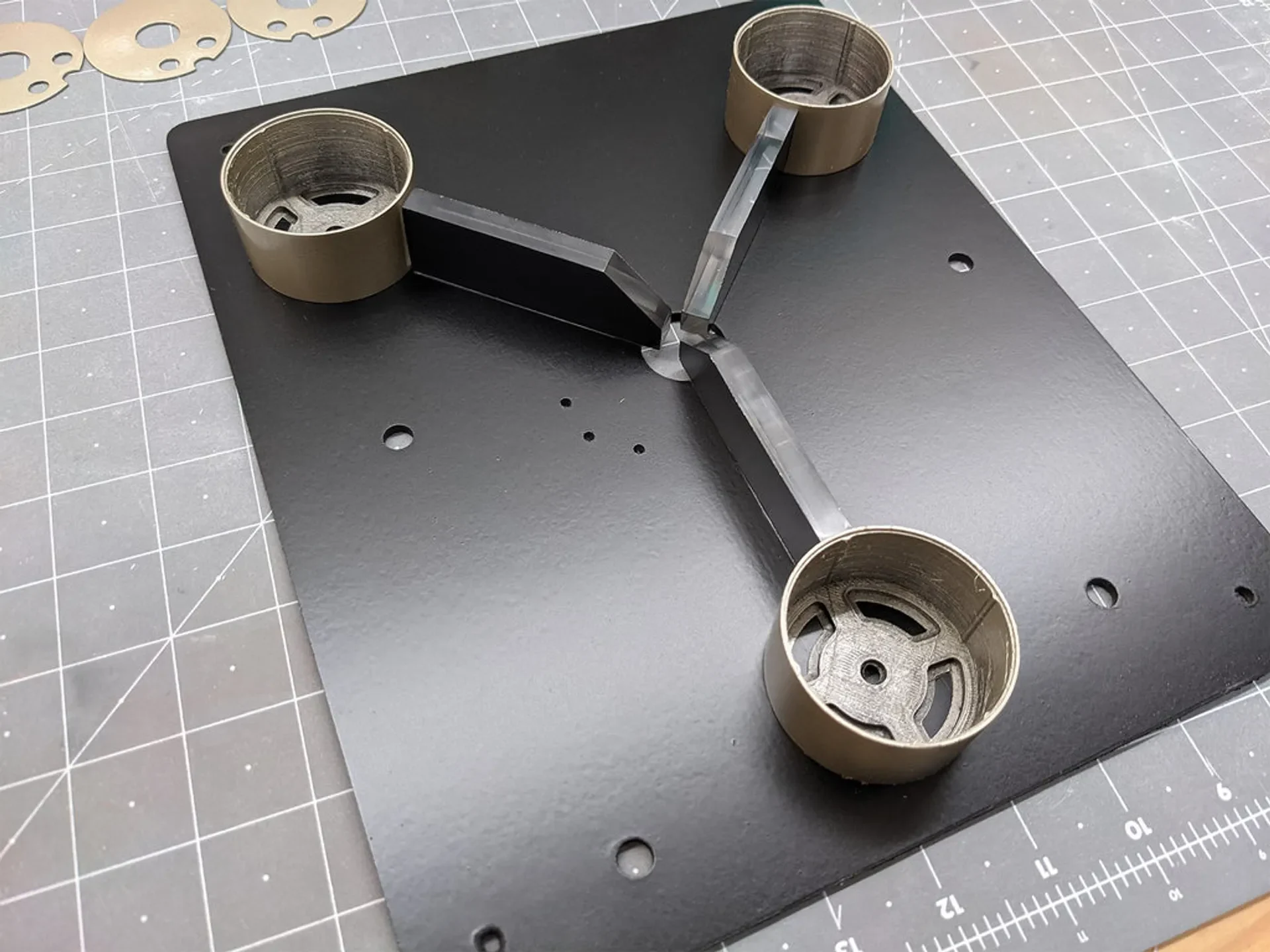

Я считаю, что единственные модели, которым требуются опоры, — это чехлы свечей зажигания. Я напечатал все из PLA, и все они имеют довольно простую форму, поэтому печать прошла без труда.

Дайте мне знать, если вы в конечном итоге воспользуетесь ими. Я бы хотел увидеть вашу сборку!

Код Arduino и другие ресурсы сборки:

https://github.com/Rad-Bench/flux

Категория: Реквизит

Список запчастей:
3D-принтер: Voxelab Aquila:
https://amzn.to/31O58kq

Stahlin J1210HPL(коробка):
https://stahlin.com/product/j-series-12-x-10-x-5-inches-j1210hpl-enclosure/

Горячий клеевой пистолет:
https://amzn.to/31O58kq

Производитель этикеток:
https://amzn.to/3pTEYVY

Универсальная проволока из нержавеющей стали 304 с пружинным возвратом
https://www.mcmaster.com/89085K87/

Нажимное уплотнение с пазом для блокировки стекла
https://www.mcmaster.com/3275T22/

Прозрачная литая акриловая планка, устойчивая к царапинам и ультрафиолетовому излучению
https://www.mcmaster.com/1227T42/

Сплошная проволока
https://www.mcmaster.com/8251T3/

Универсальная проволока из нержавеющей стали 304 с пружинным возвратом
https://www.mcmaster.com/9495K92/

Прозрачный акриловый стержень, устойчивый к царапинам и ультрафиолетовому излучению
https://www.mcmaster.com/8531K13/

Прозрачные акриловые шарики, устойчивые к царапинам и ультрафиолетовому излучению
https://www.mcmaster.com/1383K57/

Прозрачная акриловая круглая трубка, устойчивая к царапинам и ультрафиолетовому излучению
https://www.mcmaster.com/8532K12/

Медные трубки:
https://amzn.to/3ykxfUG

Разъемы наконечника:
https://www.newark.com/johnson-cinch-connectivity/105-0603-001/tip-jack-5700v-10a-black/dp/39F880

Трубка с внутренним диаметром 4 мм и внешним диаметром 6 мм
https://amzn.to/33myZRN

Прозрачный клей Gorilla:
https://amzn.to/3yoTlFy

Источник питания 5 В 4 А:
https://amzn.to/3EGCvUR

4-40 Винты с круглой головкой:
https://amzn.to/3s4iYdk

Винты для коробки: крепежный винт № 10-32 x 1-1/2 дюйма.
https://www.homedepot.com/p/Everbilt-10-32-x-1-1-2-in-Phillips-Flat-Head-Stainless-Steel-Machine-Screw-3-Pack-814741/204274843

Шайбы:
https://amzn.to/3lWs2x5

Аэрозольная краска «Шампанское туман»
https://www.lowes.com/pd/Rust-Oleum-Universal-Gloss-Champagne-Mist-Metallic-Spray-Paint-and-Primer-In-One-Actual-Net-Contents-11-oz/999977820

Аэрозольная краска для серебряного зеркала
https://www.lowes.com/pd/Krylon-Specialty-High-Gloss-Silver-Mirror-Spray-Paint-NET-WT-6-oz/1000238735

Плоская черная аэрозольная краска
https://www.lowes.com/pd/Krylon-COLORmaxx-Flat-Black-Spray-Paint-and-Primer-In-One-Actual-Net-Contents-12-oz/1000460413

Аэрозольная краска Satin Coastal Grey (коробка)
https://www.homedepot.com/p/Rust-Oleum-Stops-Rust-12-oz-Protective-Enamel-Satin-Coastal-Gray-Spray-Paint-312819/300472134

Наполнитель-праймер:
https://amzn.to/30h0awd

Светодиоды WS2812B:
https://amzn.to/3pMZBTt

Комплект Ардуино Уно:
https://amzn.to/3GyZMZl

Мини-динамики:
https://amzn.to/3oPCcS1

MP3-плеер Ардуино:
https://amzn.to/3m0Q622

Перемычки:
https://amzn.to/3EL2uun

Проводка с твердым сердечником 22 AWG:
https://amzn.to/3DKtDwb

Свечи зажигания:
https://amzn.to/3oK6QMD

Потенциометр:
https://amzn.to/3lW3rZs

Белая доска:
https://www.lowes.com/pd/24-in-W-x-36-in-H-Dry-Erase-Board/1000380577
