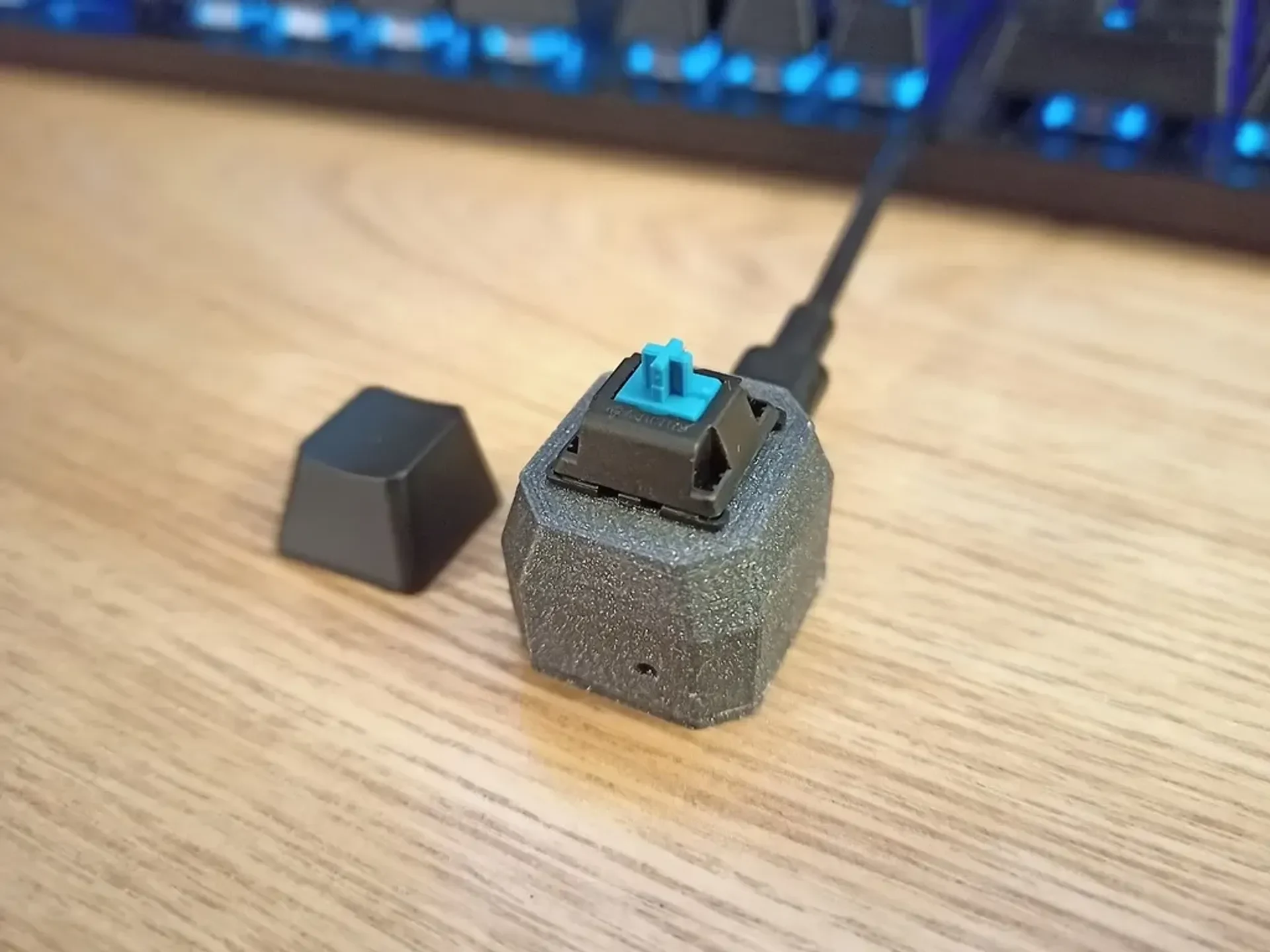

Механическая клавиатура с одной клавишей - QT PY............

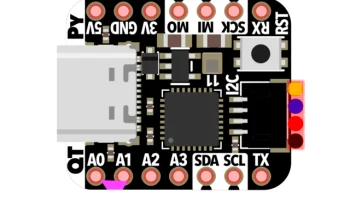

Я увидел Arduino QT PY во время заказа в Интернете и подумал, что он идеально подойдет для одноклавишной клавиатуры, поскольку он лишь немного больше переключателя MX.

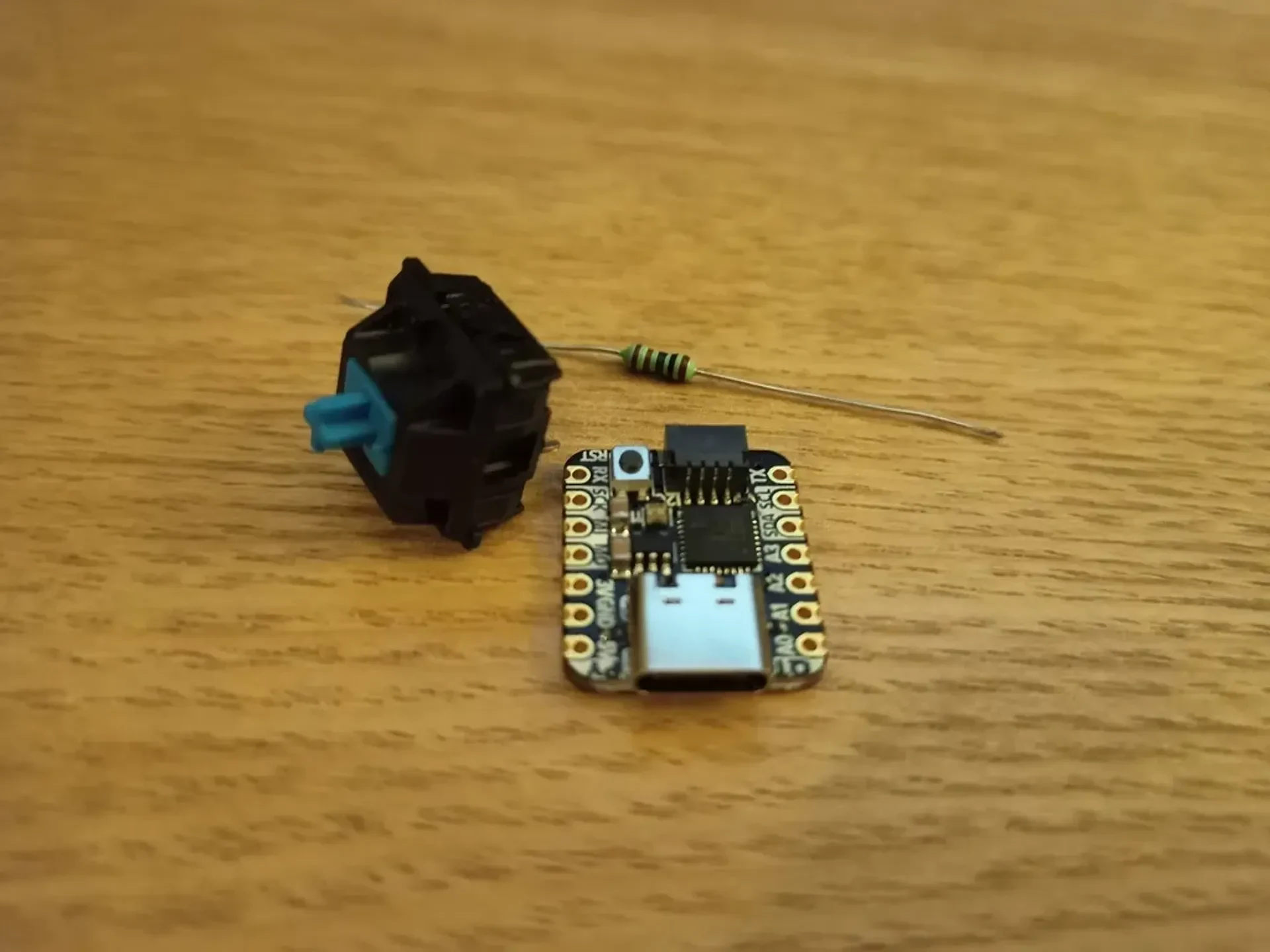

Это сделано с использованием всего лишь QT PY, двух проводов, резистора 1 кОм и переключателя Cherry MX Blue. Он имеет очень небольшой объем кода и действует как обычный ключ. Я мог бы также сделать это макросом.

Я включил .ino для прошивки Arduino. В настоящее время это кнопка f, которую легко изменить, изменив номер ASCII с " char button = 102;" к чему-то другому. Его также можно легко изменить на макрос.

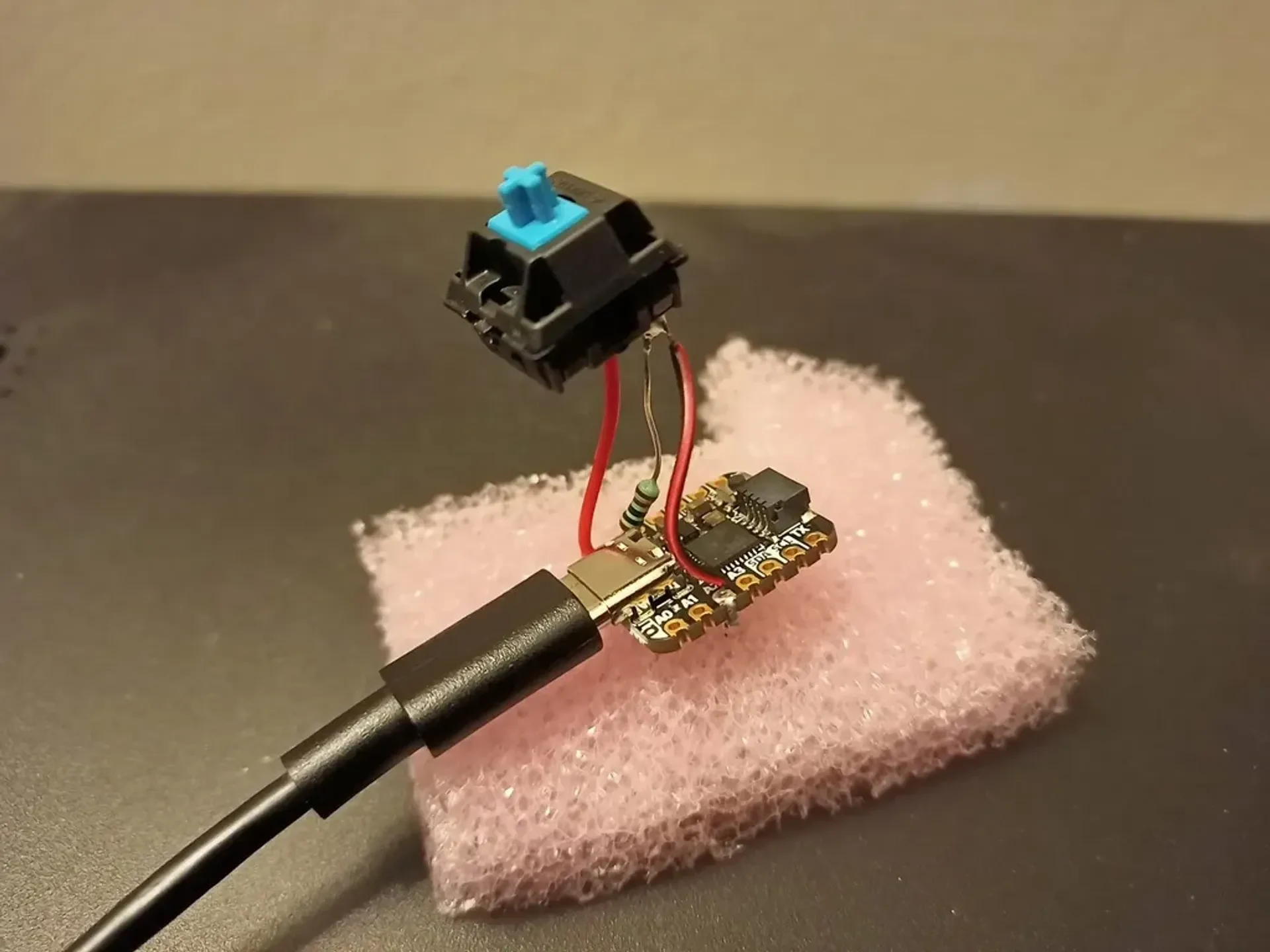

Ниже приведена основная проводка, а также есть фотография того, как подключены внутренние компоненты выше.

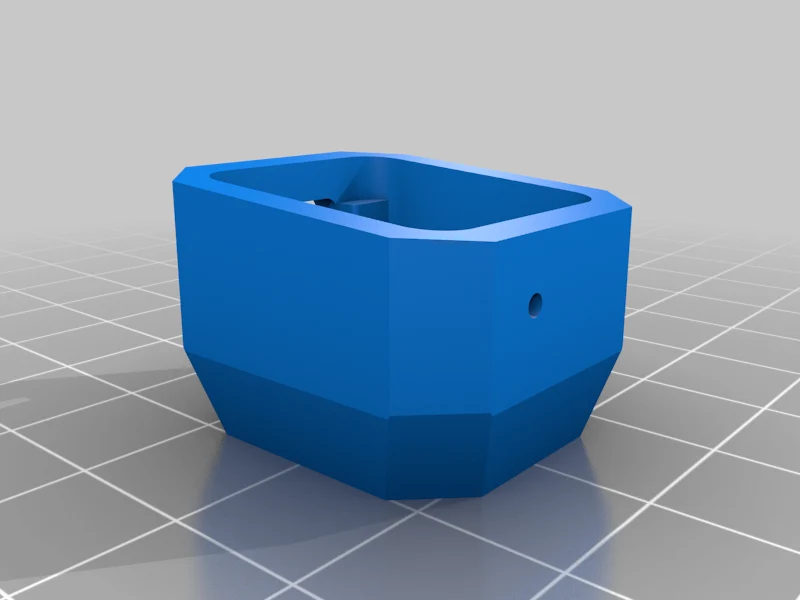

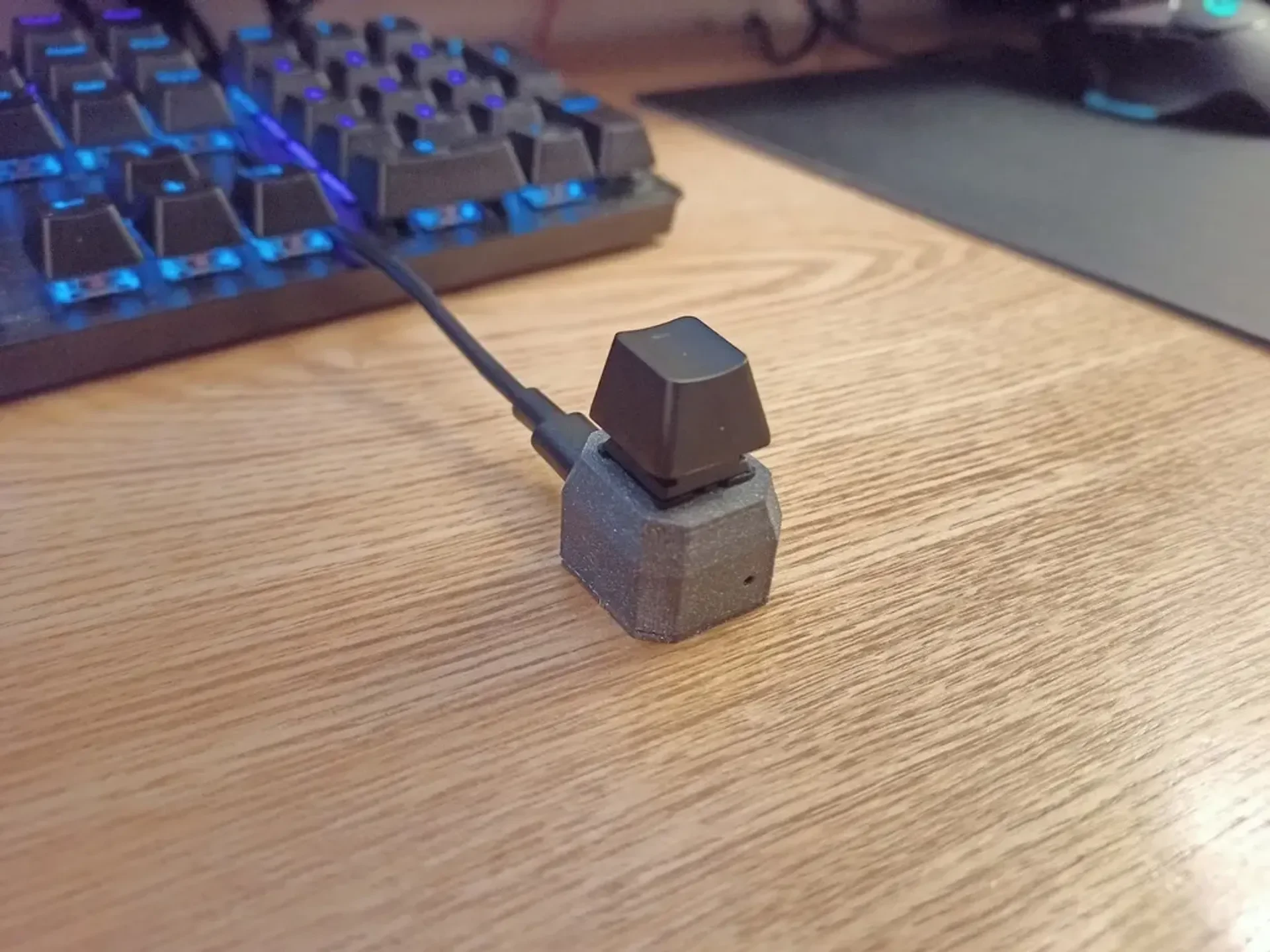

На передней части корпуса клавиатуры имеется отверстие, позволяющее нажимать кнопку сброса/загрузчика булавкой.

РЕДАКТИРОВАТЬ: теперь я включил код, который был найден в сообщении ниже пользователем paa36308. для поддержки азбуки Морзе!

https://forum.arduino.cc/index.php?topic=600356.msg4095406#msg4095406

Настройки печати

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

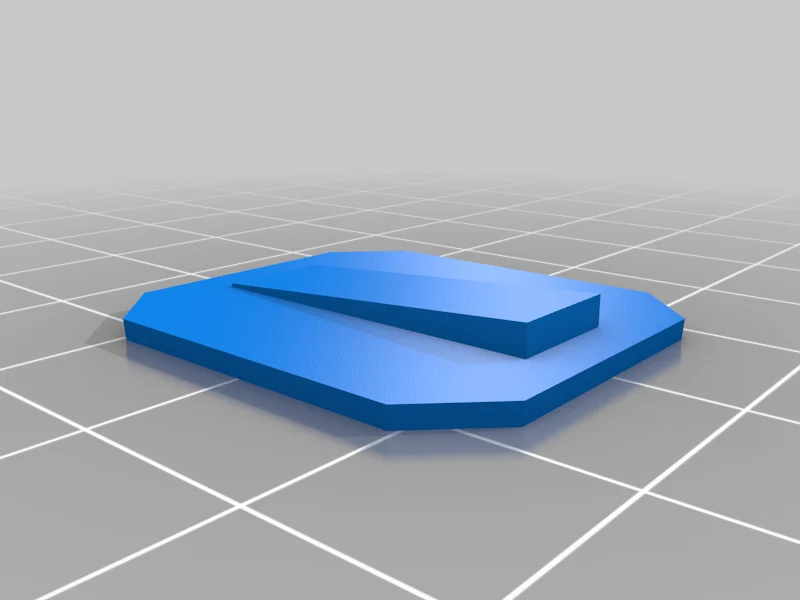

0,16 с адаптивным слоем 0,7 на скошенной верхней части основного корпуса.

Проводка:
