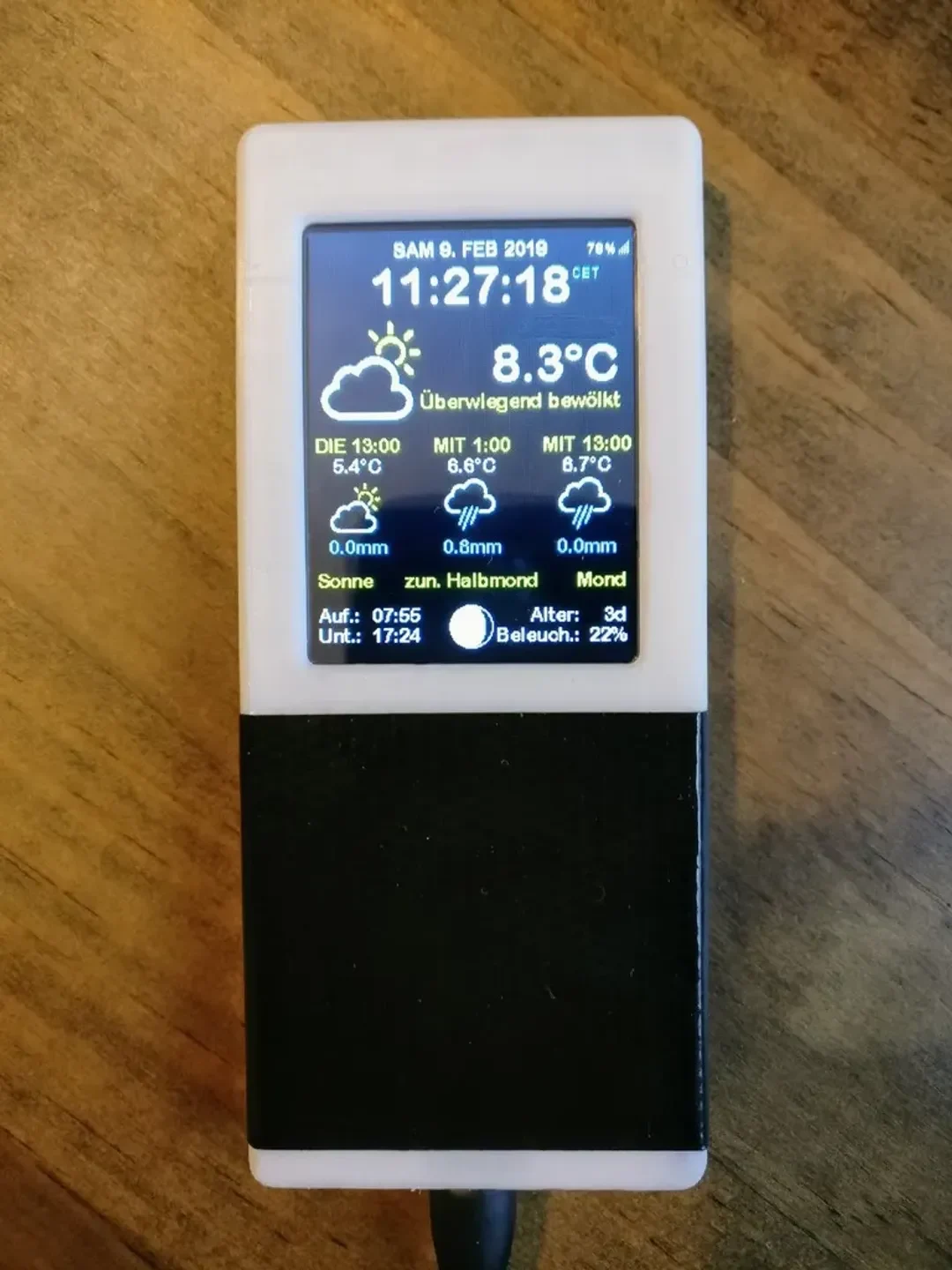

Метеостанция ESP8266 с TFT-экраном 2,4 дюйма (WiFi).........

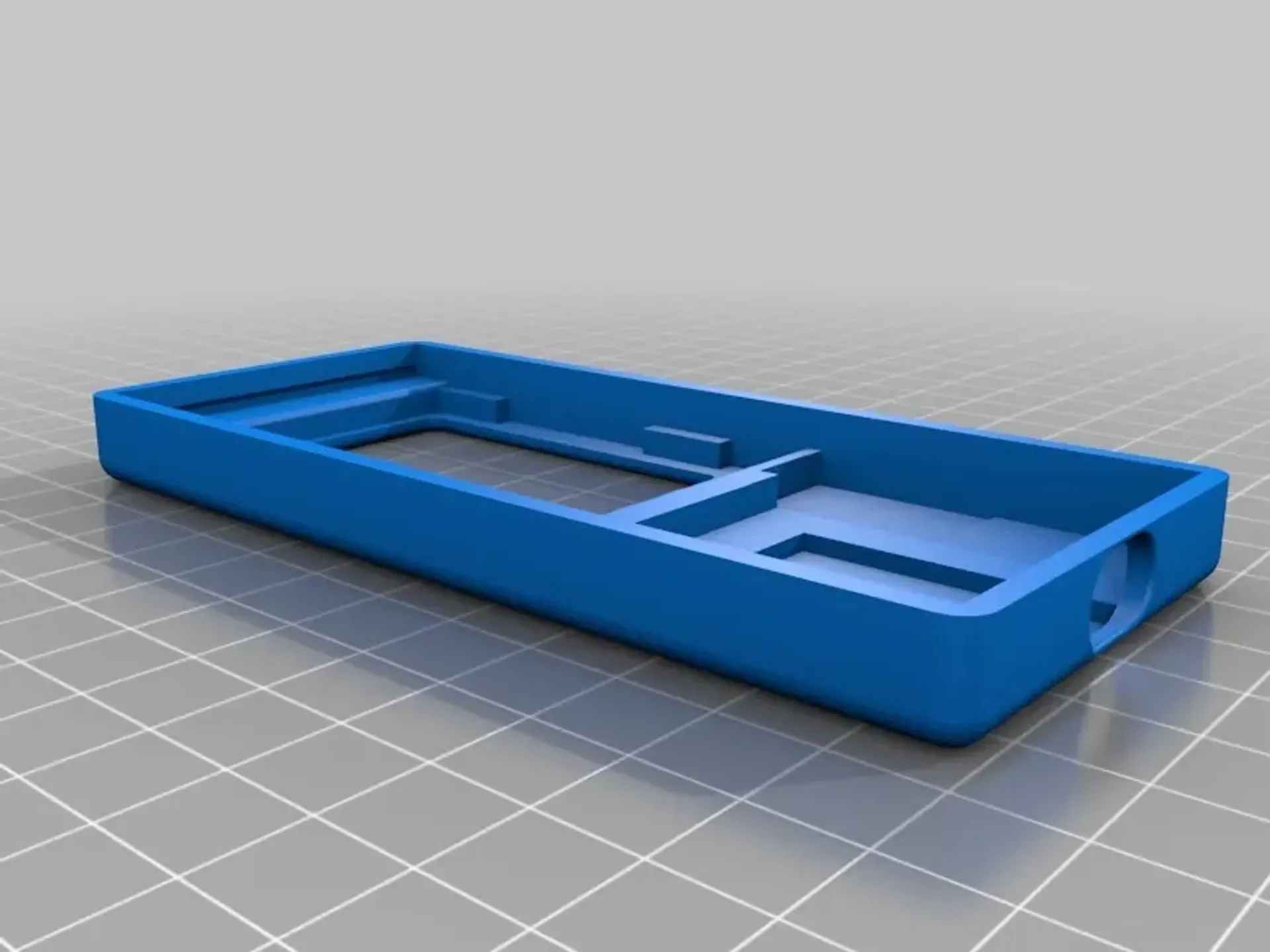

Этот чехол предназначен для 2,4-дюймового TFT-экрана с сенсорной панелью. Дизайн очень похож на мой другой дизайн, в котором вместо этого используется 2,2-дюймовый экран меньшего размера: https://www.thingiverse.com/thing:2832880
Пользователь 94Z28 опубликовал ремикс, подходящий для платы Node MCU большего размера: https://www.thingiverse.com/thing:3887862
Экран управляется микросхемой драйвера ILI9341, а адрес сенсорного экрана — микросхемой XPT2046.

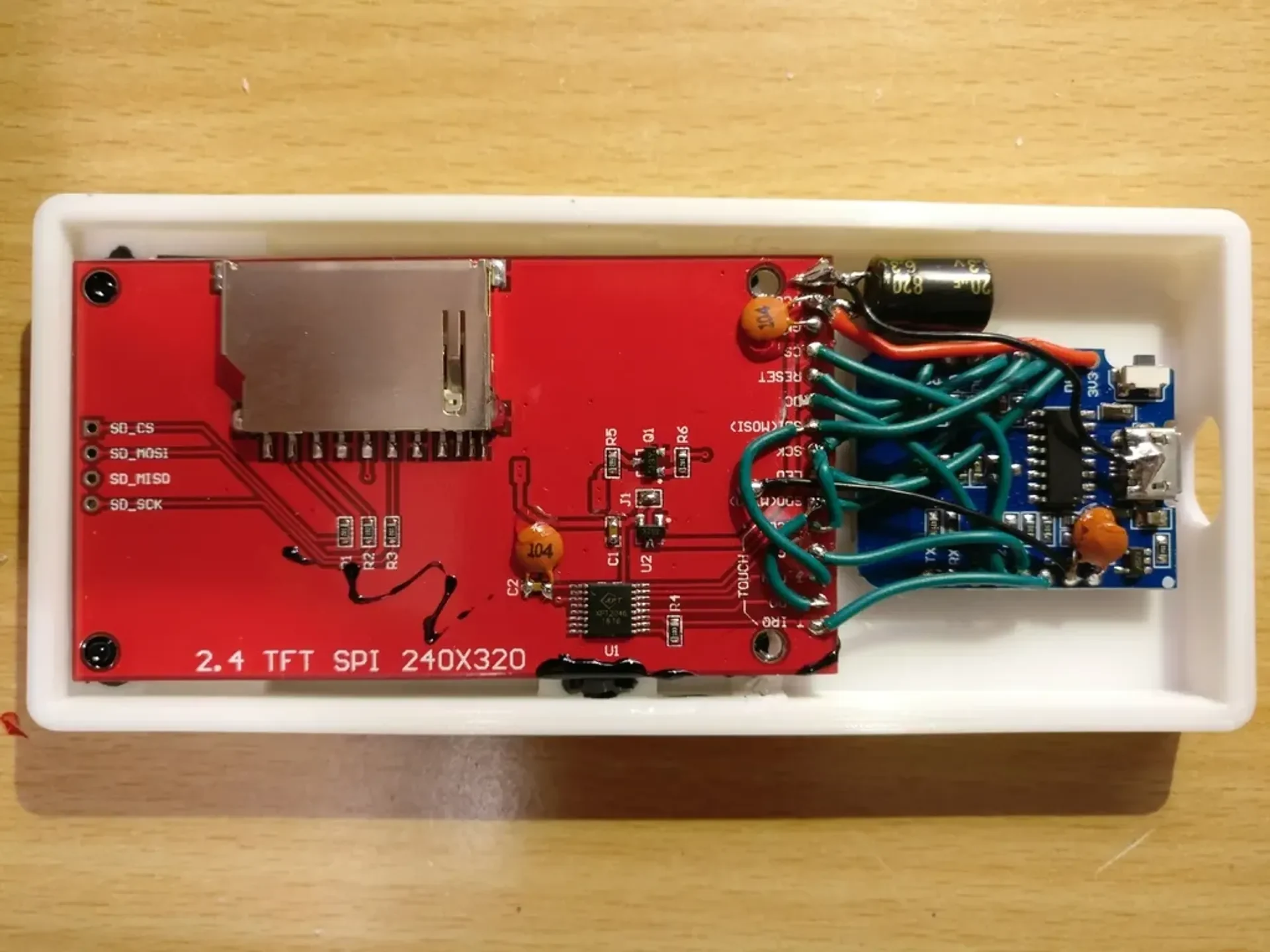

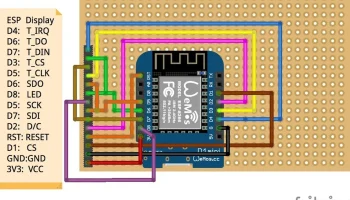

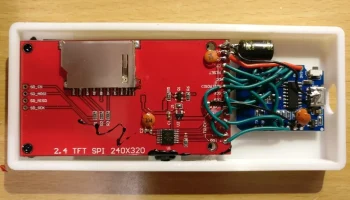

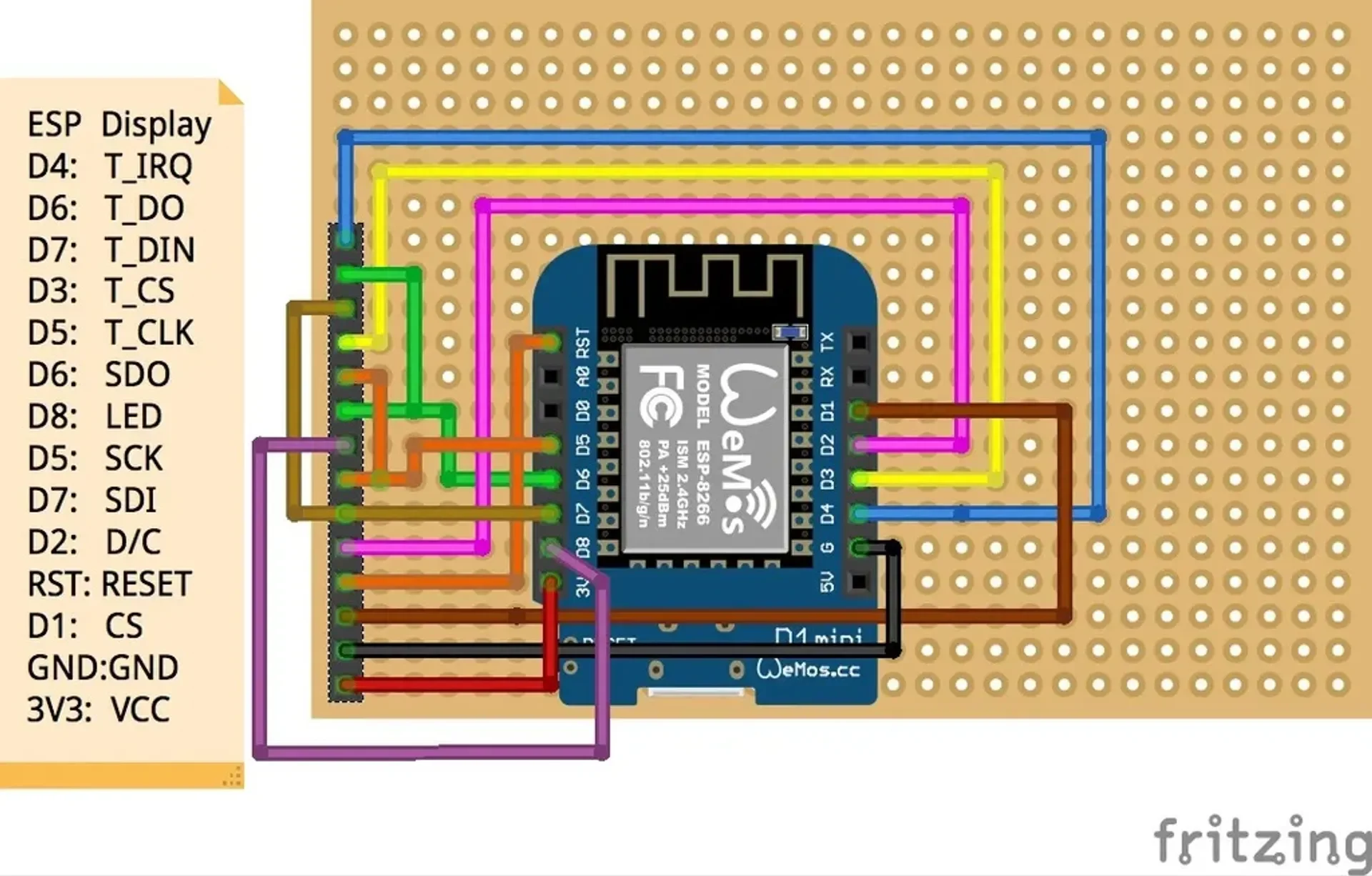

Все, что вам нужно сделать, это прип��ять провода для подключения ESP8266 к плате экрана и загрузить программу.
Вы можете скачать исходный код метеостанции с GitHub: https://github.com/ThingPulse/esp8266-weather-station-color.
Базовая библиотека: https://github.com/ThingPulse/esp8266-weather-station.
Язык по умолчанию — английский, но его довольно легко изменить, изменив код /setup.h.
Купил вот такой экран: https://www.aliexpress.com/item/2-4-240x320-SPI-TFT-LCD-Serial-Port-Module-5V-3-3V-PCB-Adapter-Micro/32871767717.html
Частые проблемы (у меня были):
Если некоторые элементы пользовательского интерфейса мигают, см. эту проблему на GitHub: https://github.com/ThingPulse/esp8266-weather-station-color/issues/97.
Если ваш ESP8266 выходит из строя (иногда), что заметно по белому экрану:
Добавьте несколько конденсаторов на шину питания.
Чем больше наполнителя вы используете и чем менее прозрачна ваша ��ить, тем лучше будет конечный продукт, поскольку меньше света будет просачиваться наружу/через пластик. Поскольку я хотел использовать белую нить PLA и мне понравился внешний вид моего предыдущего отпечатка, я решил наклеить черную ленту на нижнюю половину, чтобы замаскировать любой просачивающийся свет.

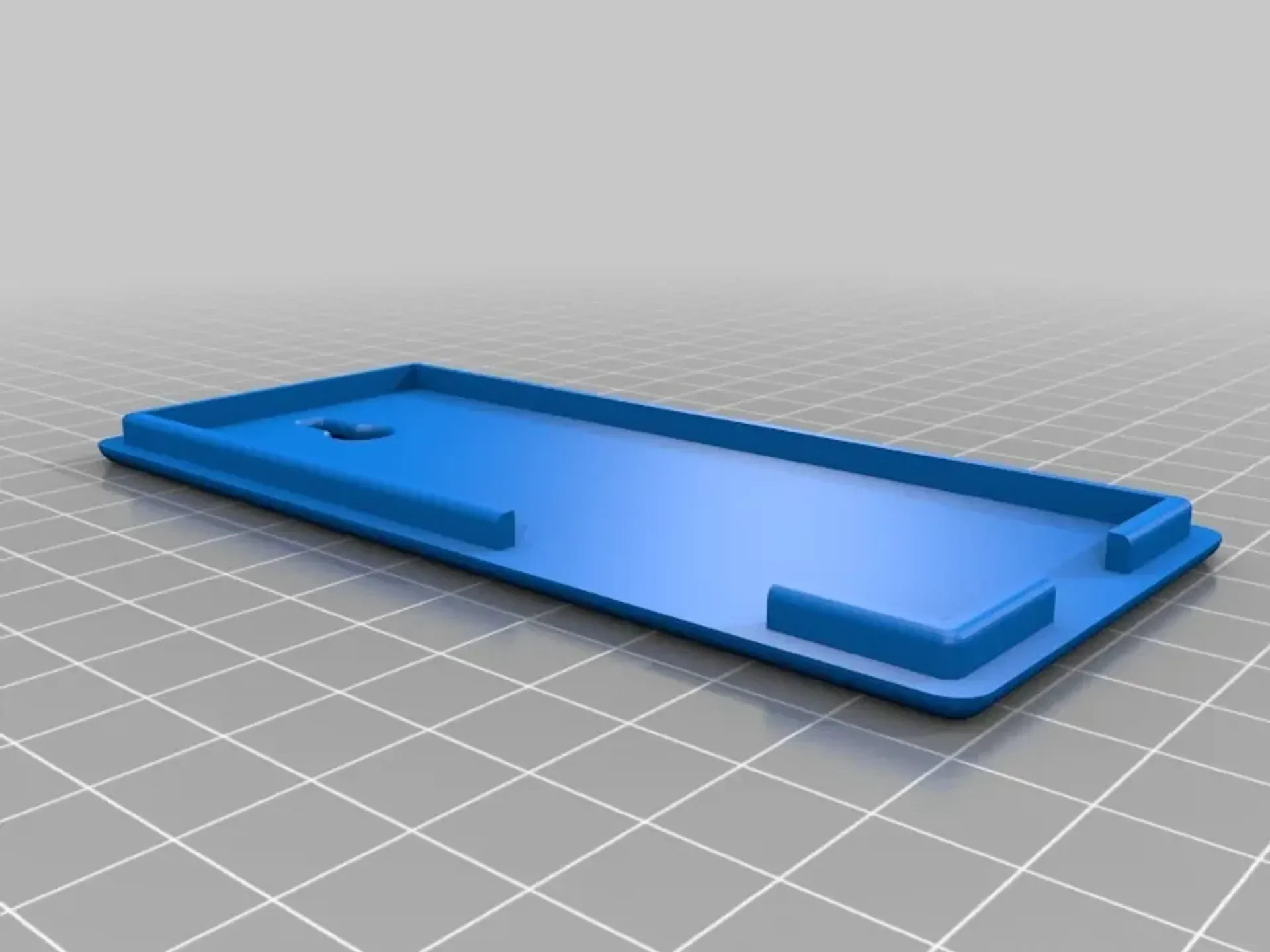

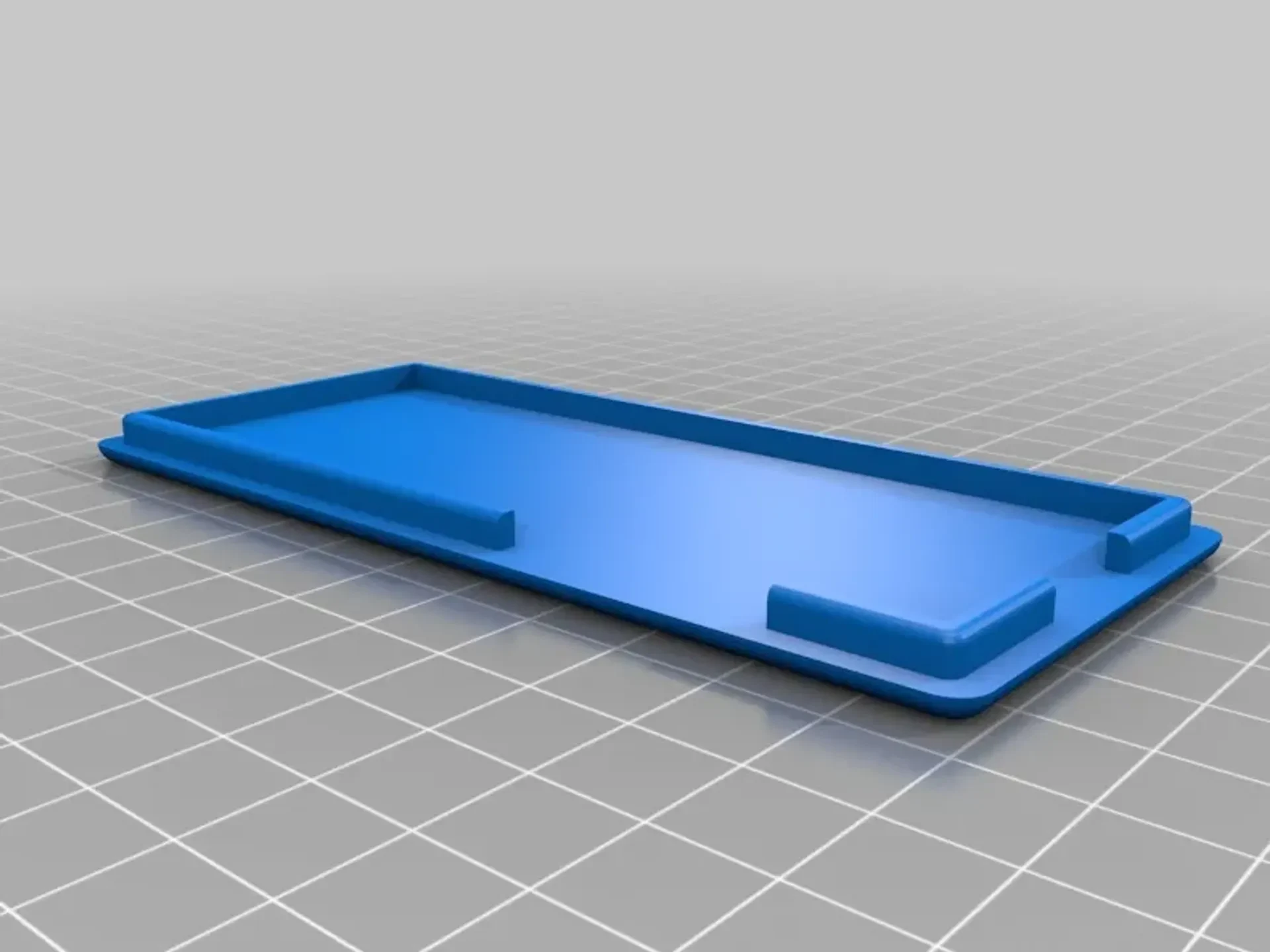

Обратите внимание, что я обновил файлы STL с тех пор, как распечатал свои, теперь внутри не должно быть так много места :)
Если вы создадите этот проект и захотите вернуть мне что-нибудь взамен, я буду очень рад увидеть сообщение в разделе «Делает»! :)
Настройки печати
Принтер:
Тронкси X8
Плоты:
Нет
Разрешение:
0,2 мм и выше
Заполнение:
зависит
Примечания:
Чем больше наполнителя вы используете и чем менее прозрачна ваша нить, тем лучше будет конечный продукт, поскольку меньше света будет просачиваться наружу/через пластик.
Категория: 3D-печать
