Хитрый Койот (со светом)

ВНИМАНИЕ — обновлен д.д. 18 октября 2023 г.

Схема электроники и описание были исправлены после того, как я обнаружил, что первая версия была ужасно неправильной. Приношу искренние извинения за любые сбои, если вы уже попробовали это.

Введение

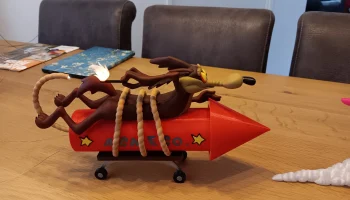

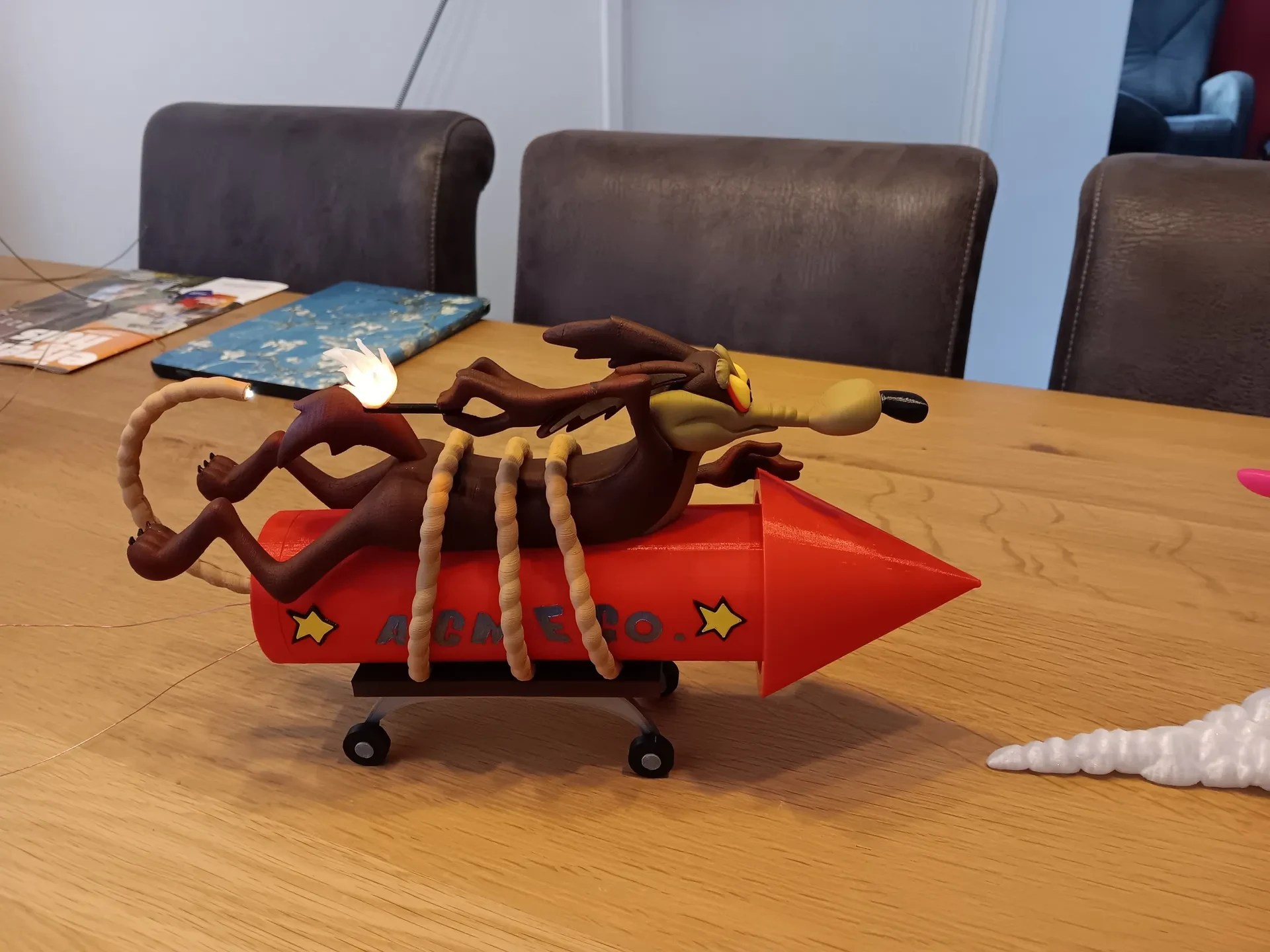

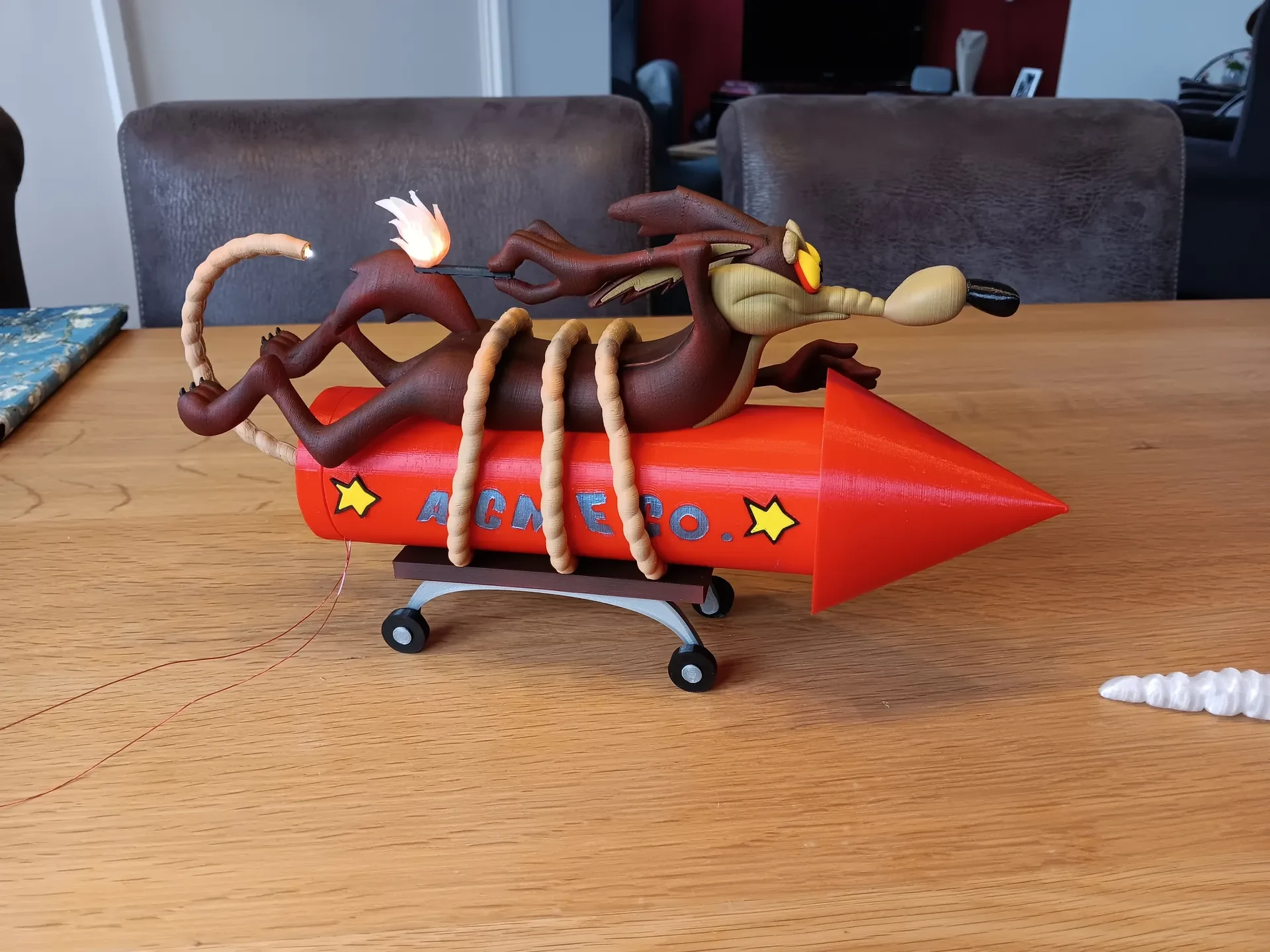

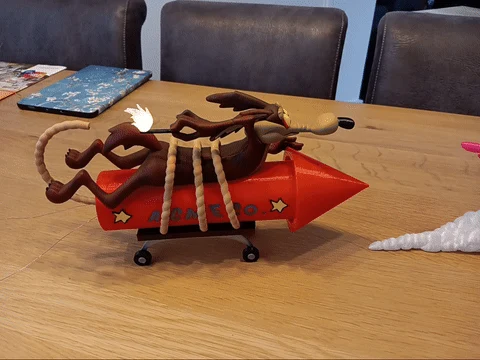

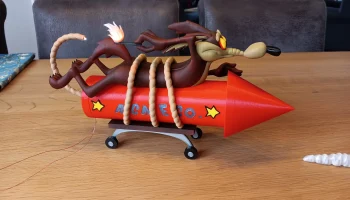

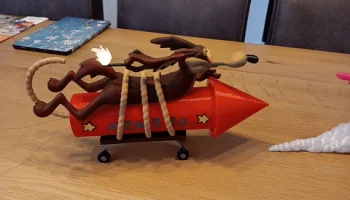

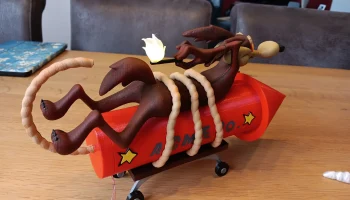

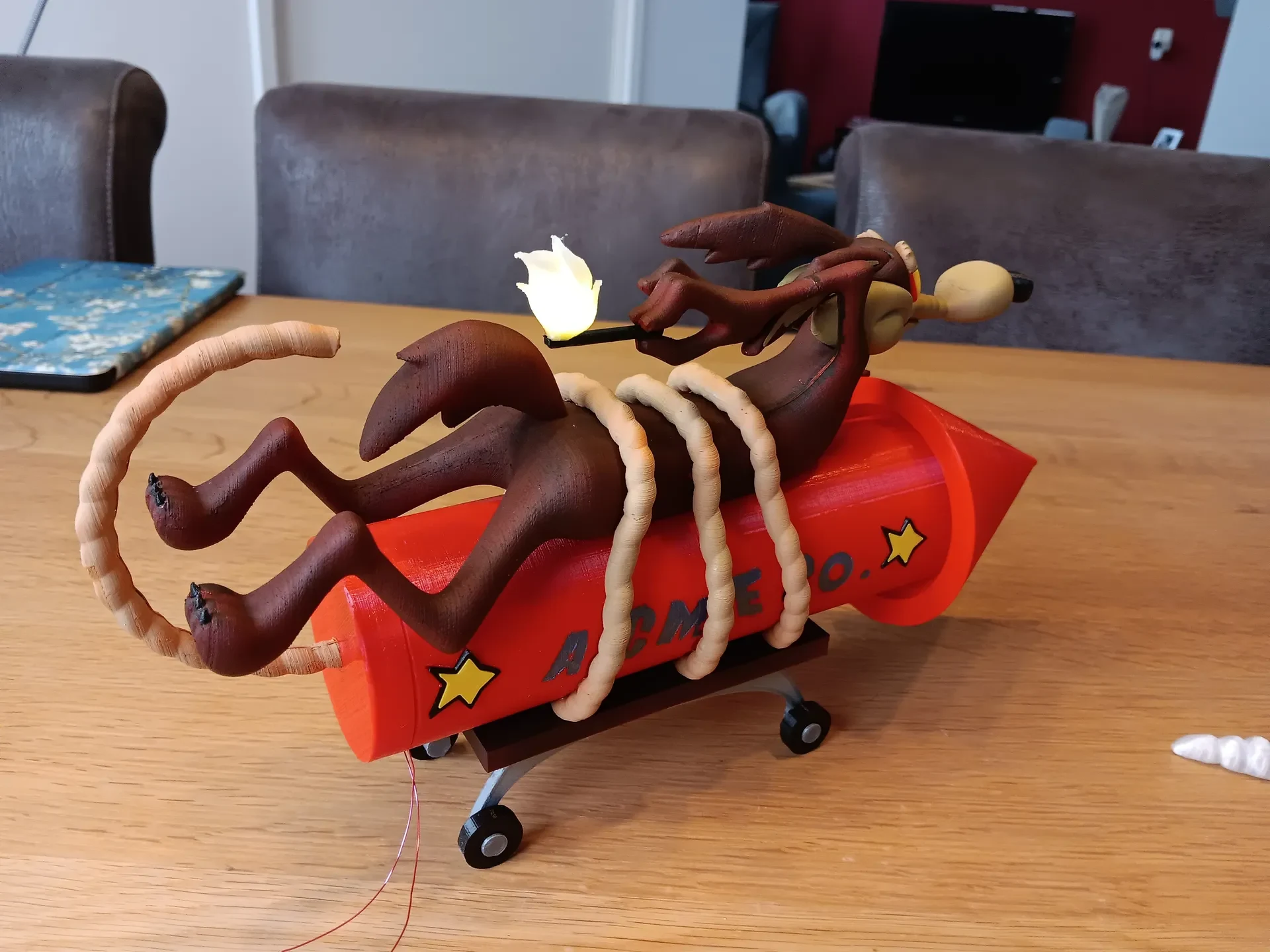

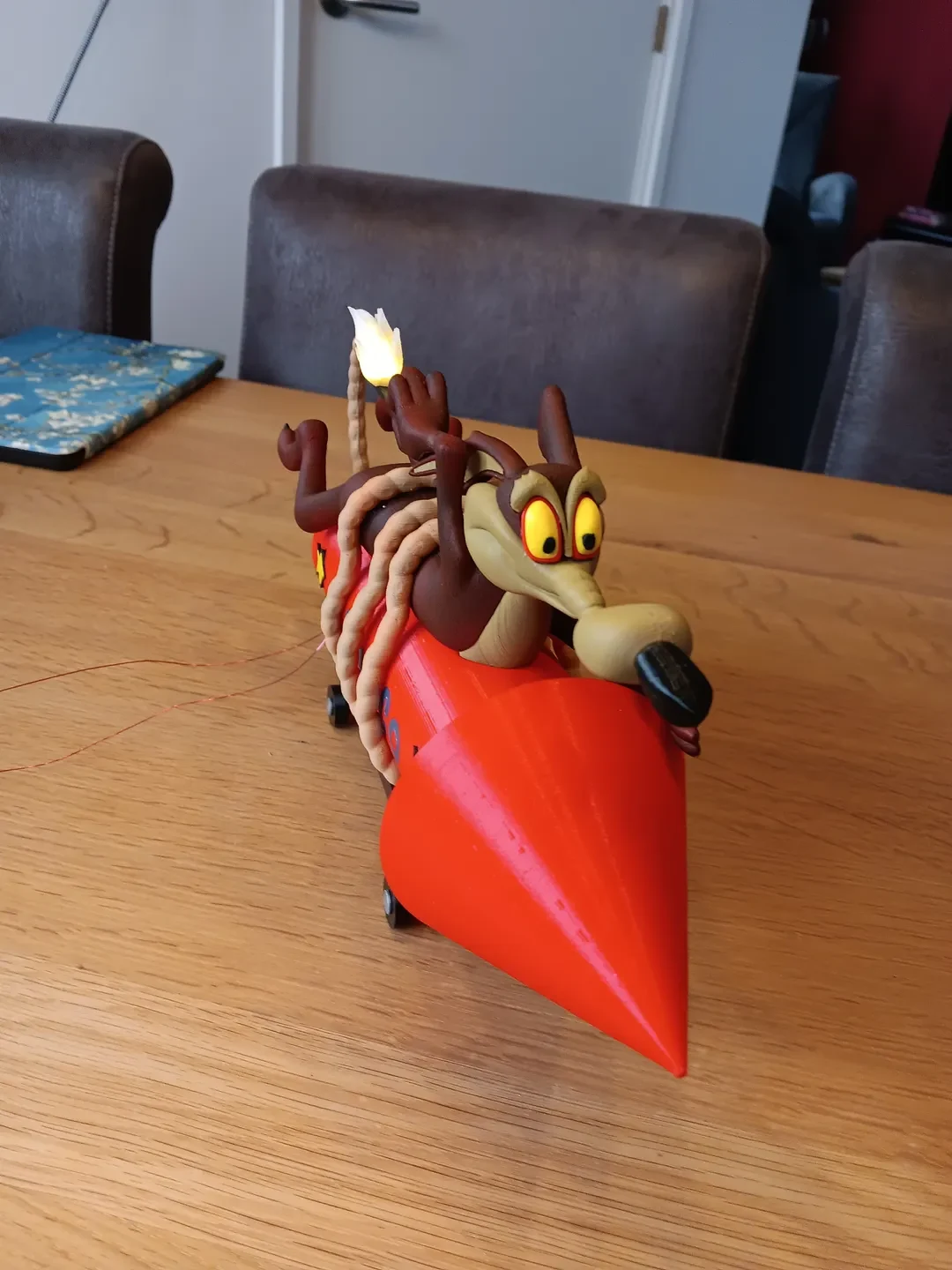

Это блестящая модель Wile E Coyote от @reddadsteve, которую я адаптировал, добавив в нее несколько световых эффектов. Теперь у него есть искрящийся предохранитель и мерцающее пламя. Для этого вам понадобится собрать некоторую электронику, но это не будет слишком сложно. Я решил использовать модули ESP01, потому что у меня их было несколько, но вы также можете использовать модуль XIAO, Arduino ProTrinket, Adafruit Trinket и т. д. Если плата небольшая и может управлять RGB-светодиодом WS2812 (NeoPixel) и белым светодиодом, все будет в порядке. Прошивка действительно простая и ее легко адаптировать под себя или под любую другую платформу.

Печать

Распечатайте все 3D-детали, кроме спинки ракеты и трех частей пламени. Вместо этого распечатайте измененную заднюю часть и пламя, представленные в этой загрузке.

Важно: не начинайте сборку просто так, сначала прочтите остальную часть описания.

Список запчастей

По��имо деталей, напечатанных на 3D-принтере (модифицированную заднюю часть ракеты и модифицированное пламя необходимо напечатать вместо оригинальной задней части ракеты и пламени), вам понадобится:

RGB-светодиод WS2812 — его можно купить отдельно или выпаять из ленты NeoPixel (это то, что я сделал).
Эмалированный медный провод диаметром 0,5 мм (24 AWG) — этого достаточно для пропускаемого тока, и его легко скрыть. Вам понадобится около 1,5-2 м (5-7 футов).
Маленький белый светодиод SMD — не особо важно какого типа, главное, чтобы он светился при напряжении 3,7 В. Я взял такой с корпусом SMD0805 (толстые пальцы не помогут, так что, возможно, 1206 будет лучше...).
Резистор для белого светодиода — я взял сопротивление 180 Ом, что дает мне ток 5 мА через мой светодиод при напряжении 3,3 В, это зависит от вашего светодиода, что является хорошим значением. Стремитесь к току светодиода около 5 мА.
Плата управления. Как уже было сказано, я использовал ESP01 с разъемом DuPont 4x2, к которому припаял провода. Используйте то, что у вас есть или с чем вы предпочитаете работать.
Схема зарядного устройства аккумулятора TP4056 — для облегчения зарядки аккумулятора в системе. Существуют модули с разъемом USB, позволяющие использовать зарядное устройство для телефона (например, зарядное устройство USB-C LiIon Charger 1A со схемой защиты LiIon или зарядное устройство micro-USB LiIon со схемой защиты LiIon).
Батарея 18650 — я использовал ту, которую вытащил из старого фонарика. Эти ребята обладают большой силой. В качестве альтернативы подойдет любой литий-ионный элемент, подходящий к корпусу ракеты.
LM1117T 3V3 — Стабилизатор напряжения с низким падением напряжения (или аналогичный). Это тот, который может выдавать ток 1 А, поэтому, если вы захотите использовать WIFI на ESP, у вас будет достаточно мощности. LE33 будет достаточно, если вы используете только базовую прошивку (потребляет ~25 мА).
Конденсатор 10 мкФ и конденсатор 100 мкФ — для стабилизатора с низким падением напряжения.

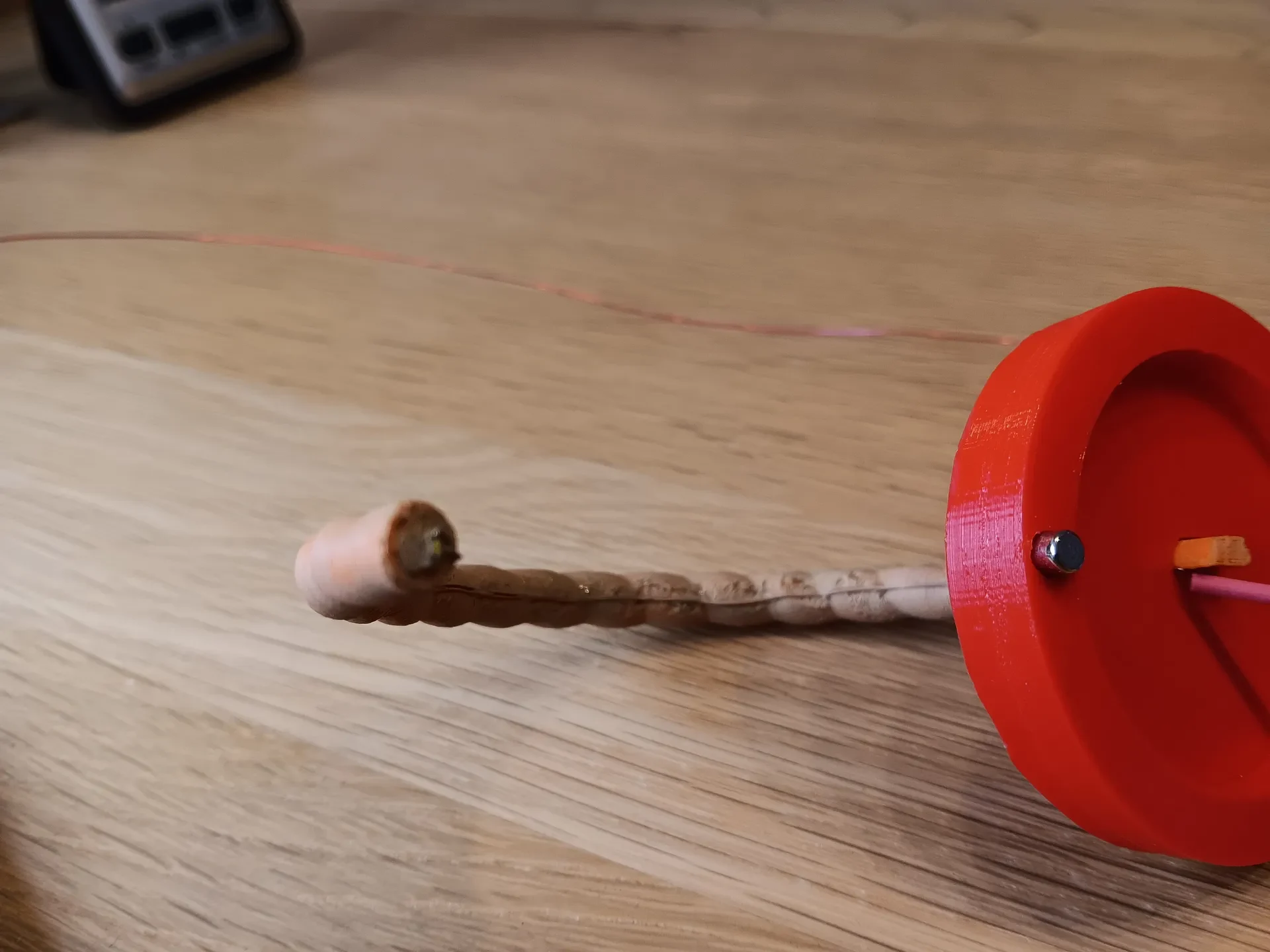

2 цилиндрических магнита Nd диаметром 4 мм и длиной 10 мм — адаптируйте конструкцию ракеты обратно, если хотите использовать другие. Убедитесь, что небольшая часть магнитов выступает из крышки, чтобы ее было легче совместить с задней частью ракеты. Сзади имеются выемки, куда помещаются выступающие части магнитов.
2 болта М2,5х6 с плоской головкой — они входят в углубления на задней стороне ракеты, к которым можно прикрепить магниты.
Электроника

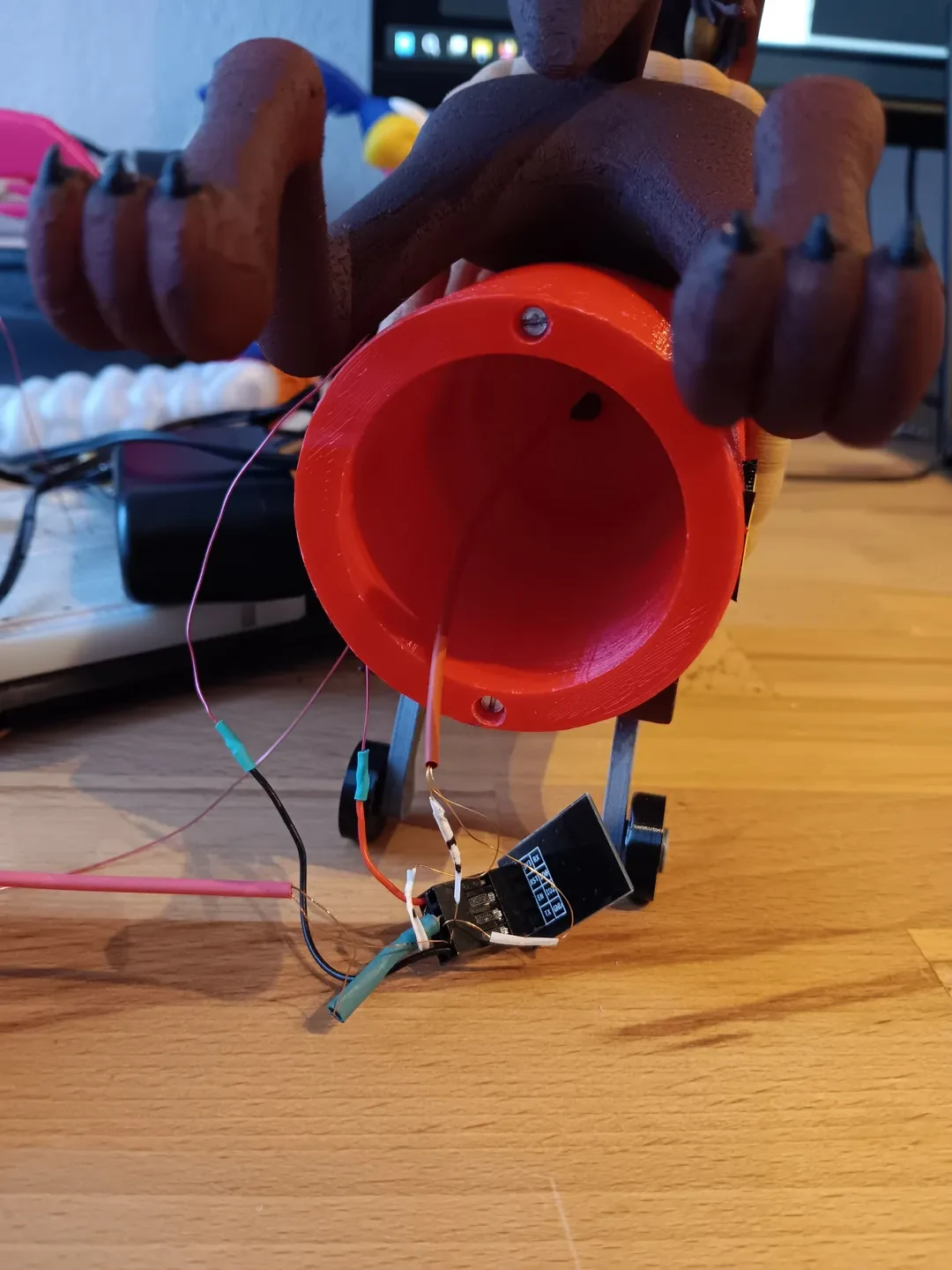

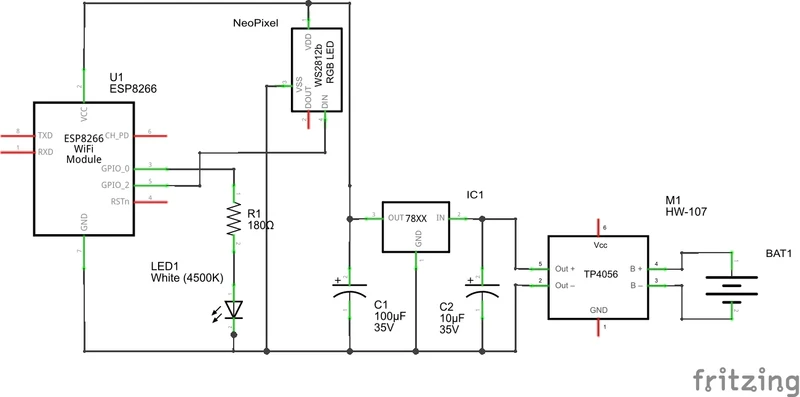

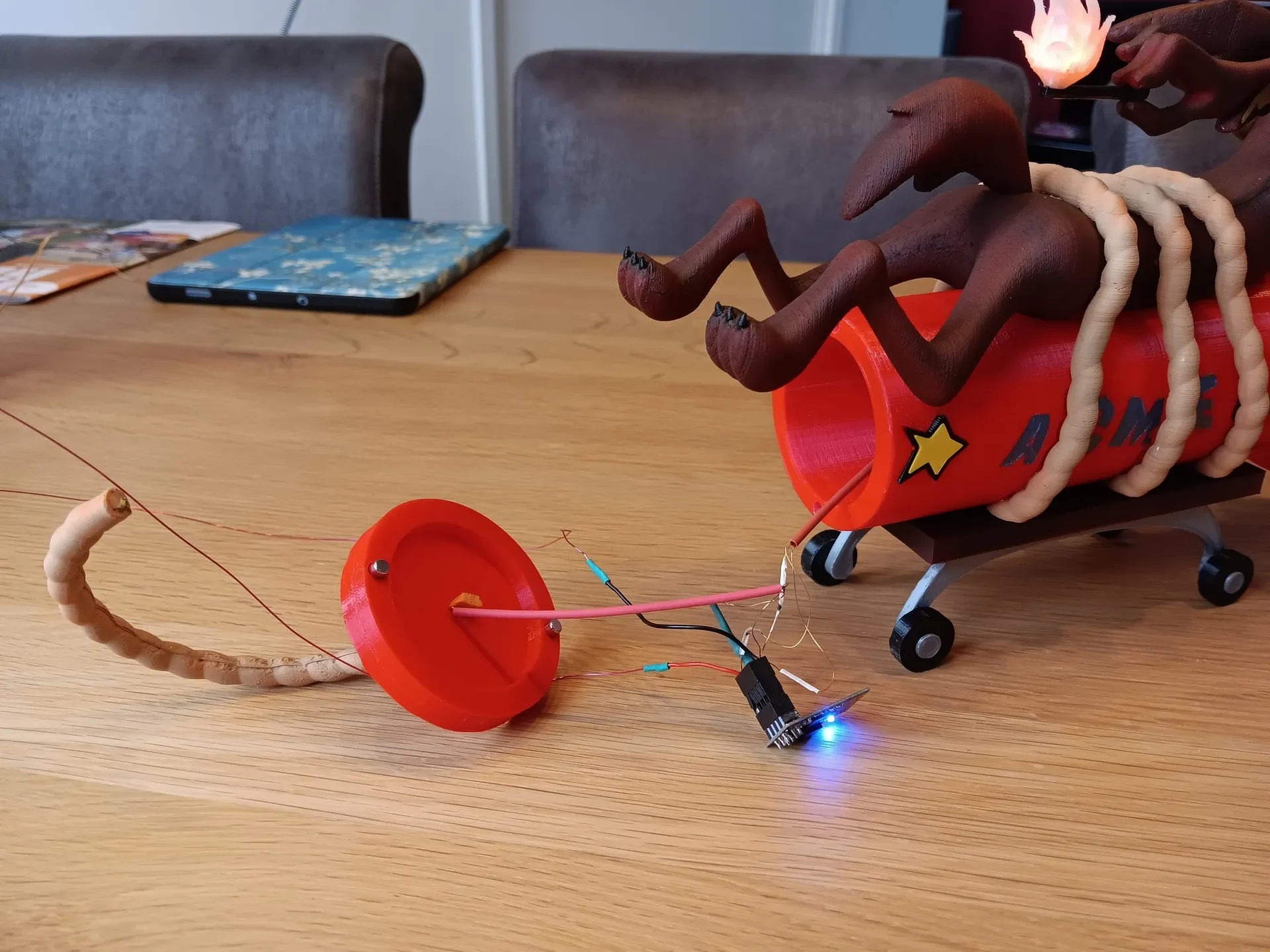

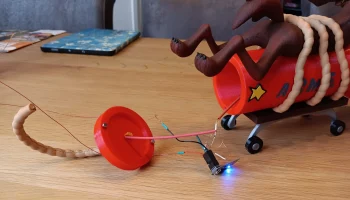

К этой загрузке также прилагаются чертежи Fritzing как схематической, так и макетной версии электроники. Я просто подключил все детали эмалированным медным проводом диаметром 0,5 мм к разъему DuPont, который подходит к моему модулю ESP01. Таким образом, вы можете легко отключить его, чтобы подзарядить аккумулятор или перепрограммировать модуль.

Выполните следующие действия, чтобы подготовить электронику к монтажу:

Припаяйте к белому светодиоду два эмалированных медных провода длиной около 25 см. Пока не соединяйте другие концы. Обязательно пометьте провода на другом конце, например, наклеив на один из них небольшой кусок ленты или пометив его черным маркером (например, одна отметка является катодом, а ни одна не является анодом).
Припаяйте к NeoPixel (V+) три эмалированных медных провода длиной около 40 см.
