Инструмент для выпрямления PIN-кода IC для интегральной с...

Обновленный 05.08.2021 Ссылки на список деталей

Привет

Появившись в этом формате в 60-х годах, многие из интегральных схем, которые мы до сих пор призваны использовать, все еще находятся в старом добром корпусе DIL (или DIP, CERDIP, SPDIP...).

Мы используем их в таком виде, потому что в случае, например, оптронов или трансиверов они размещаются на опоре и их замена проста.

Небольшая схема, которую легко изготовить на плате-прототипе, будет даже больше, если компоненты будут выполнены в традиционном формате.

К сожалению, хранение этих компонентов является деликатным процессом, и часто нам приходится выполнять тяжелую работу — выпрямлять все ножки компонента, который мы хотим использовать.

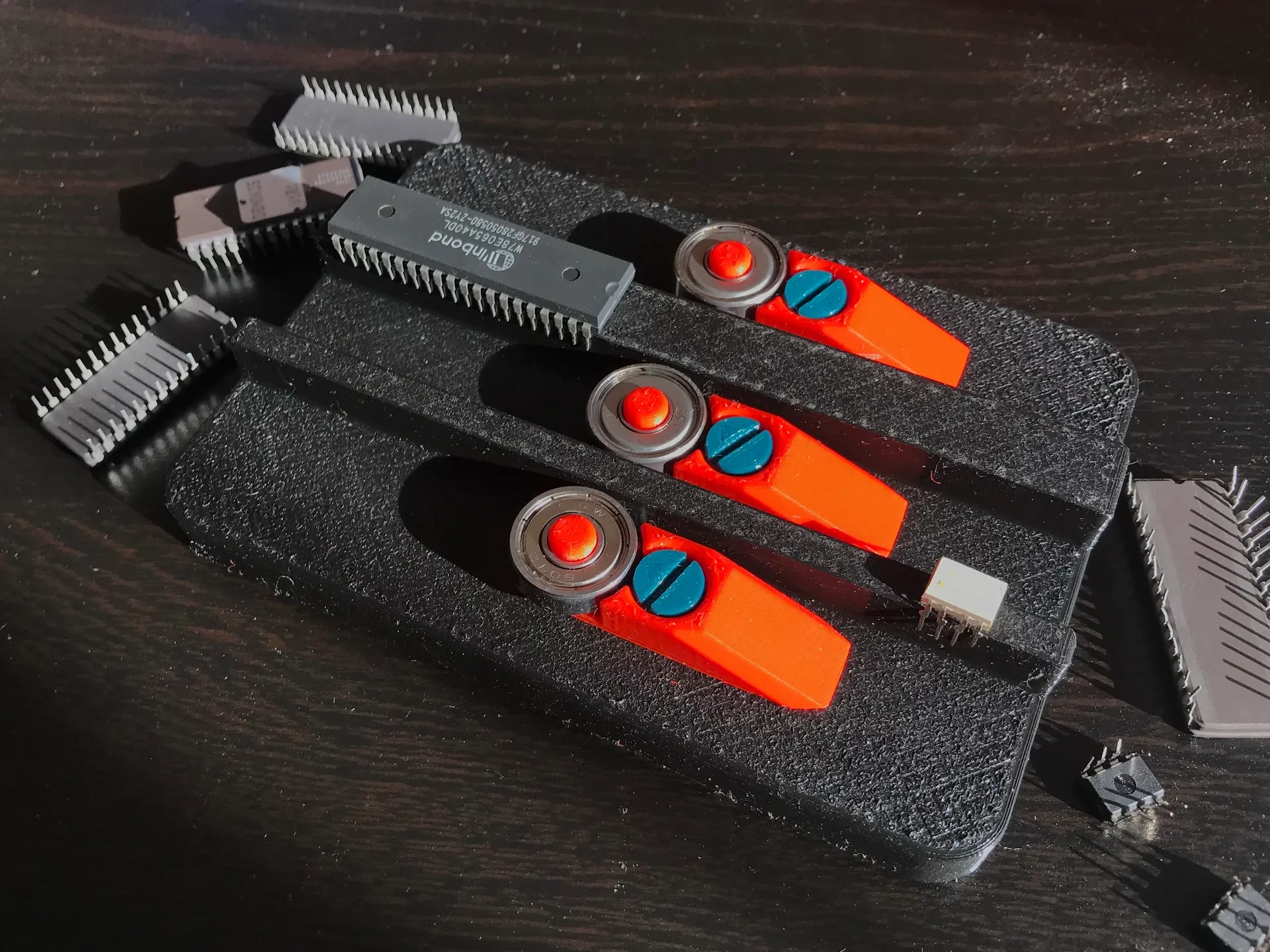

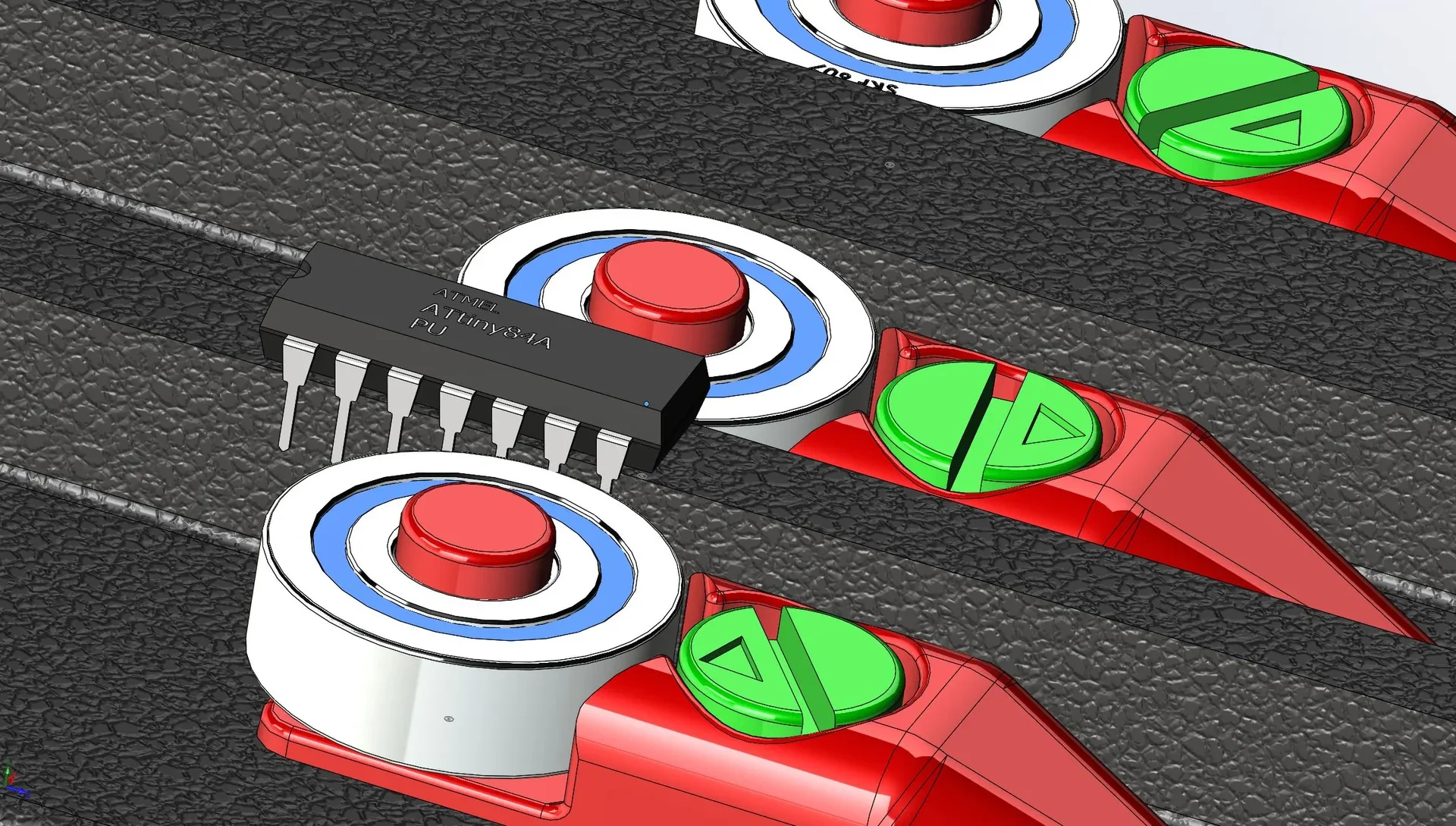

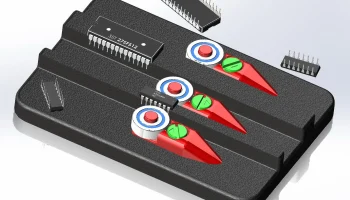

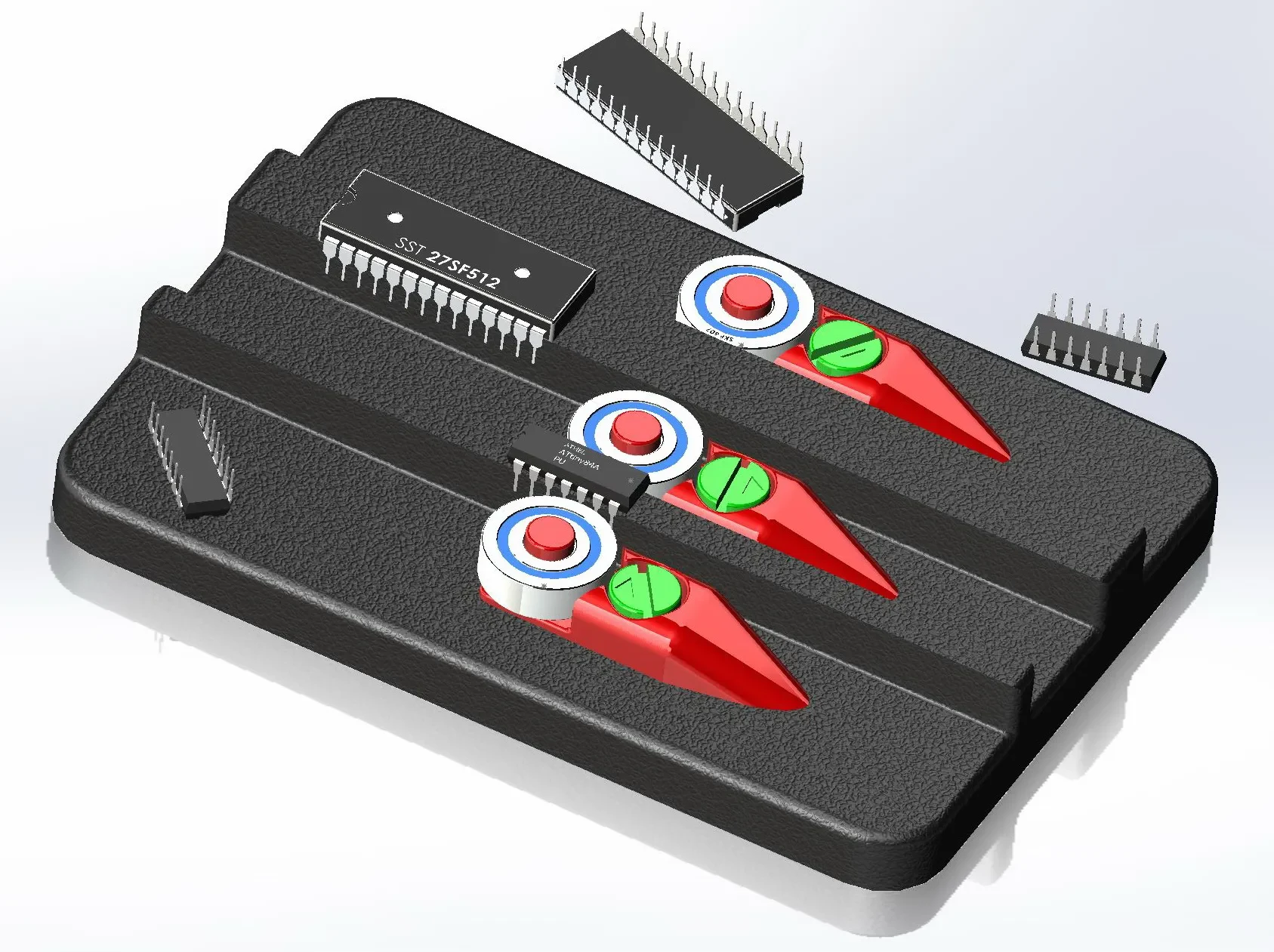

Поэтому я разработал этот инструмент, который позволяет за доли секунды выпрямить все штифты этих драгоценных компонентов.

Вот самые дешевые подшипники.
http://s.click.aliexpress.com/e/cknelnSs

Для этого приложения достаточно ABEC1, но если вам нужен роллройс, вы можете использовать класс ABEC5 или выше...
https://en.wikipedia.org/wiki/ABEC_scale

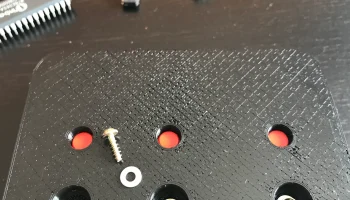

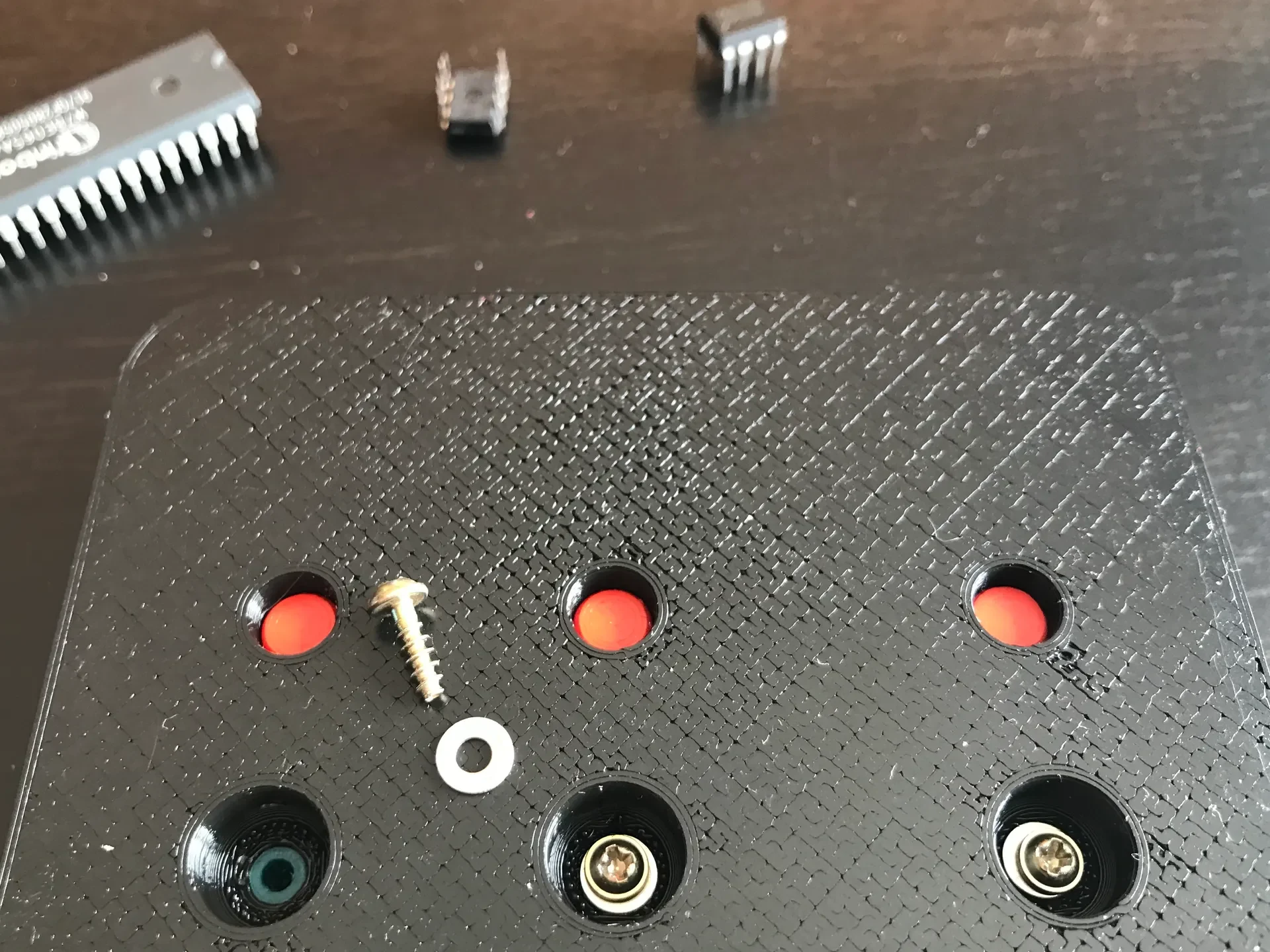

Вам понадобятся 3 шурупа M2,6 мм x 8, как показано ниже.
http://s.click.aliexpress.com/e/b8K8kis0
и некоторые шайбы адаптированы

Просто добавьте 4 резиновые ножки 3M на нижнюю г��ань.

… и вы получите профессиональный продукт

Все, что я прошу взамен, если вам нравится этот дизайн, это опубликовать свое достижение, я буду рад увидеть ваш отпечаток и узнать, чем этот инструмент вам полезен.

Удачной печати!

Рено

Настройки печати

Поддерживает:

Да

Марка нити:

Любой

Материал нити:

Любой

Примечания:

Базовая 30% или меньше
Направляющая и ручка 50%

Поддержка только части «Руководство».

Печать базовой части проводящей углеродной нитью обязательна...
