Метеостанция ESP8266 с TFT-экраном 2,2 дюйма (WiFi).........

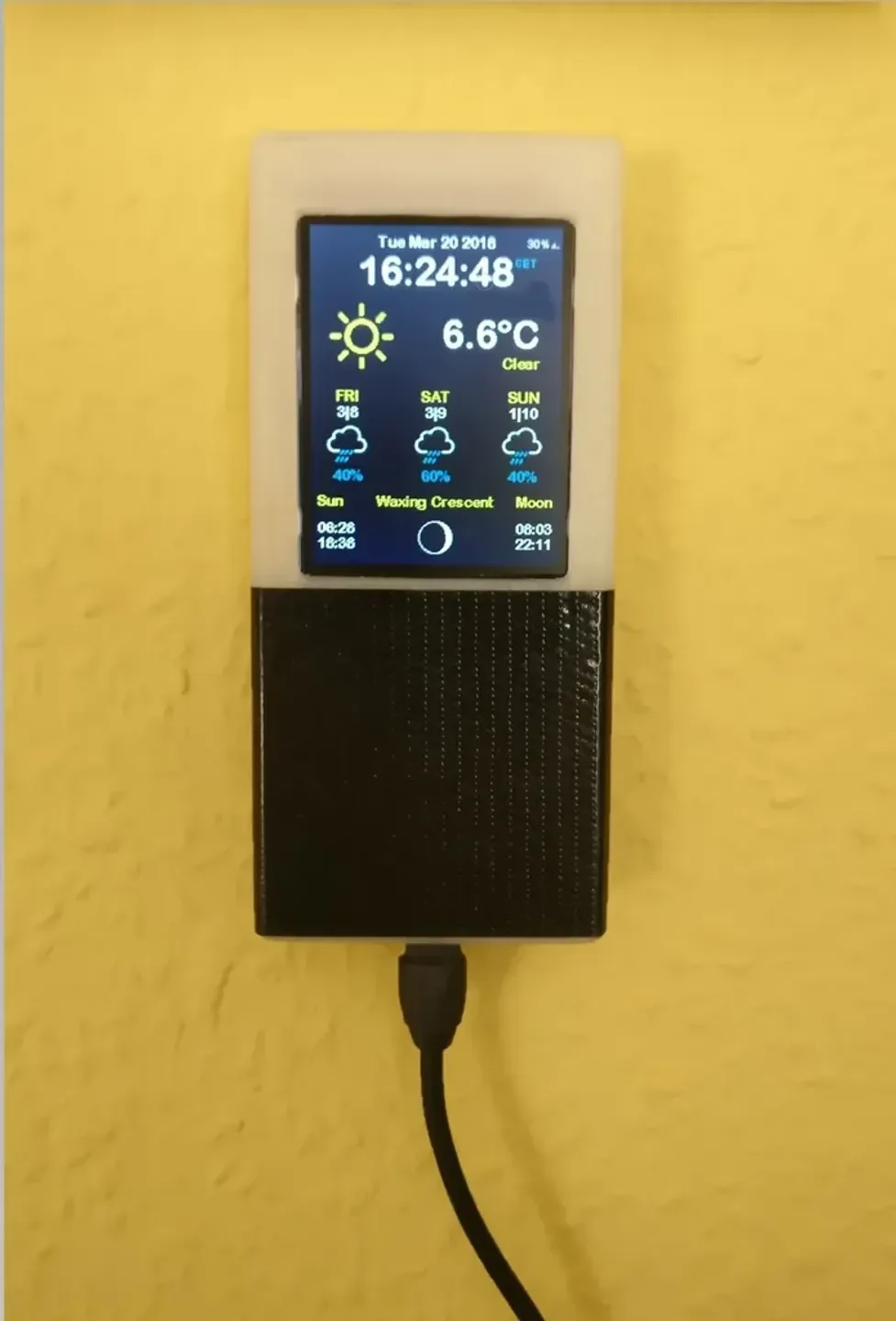

Этот чехол предназначен для 2,2-дюймовых TFT-экранов SPI (с драйверным чипом ILI9341). Некоторые экраны также имеют сенсорную функцию.

Если у вас 2,4-дюймовый сенсорный TFT-дисплей, посмотрите здесь: https://www.thingiverse.com/thing:3415262

Я использовал скотч, чтобы замаскировать свет, проходящий через пластик. Непрозрачная нить определенно лучший выбор для этого проекта. В остальном проект довольно прост и прост в сборке.

Вы можете скачать исходный код метеостанции с GitHub: https://github.com/ThingPulse/esp8266-weather-station-color.

Базовая библиотека: https://github.com/ThingPulse/esp8266-weather-station.

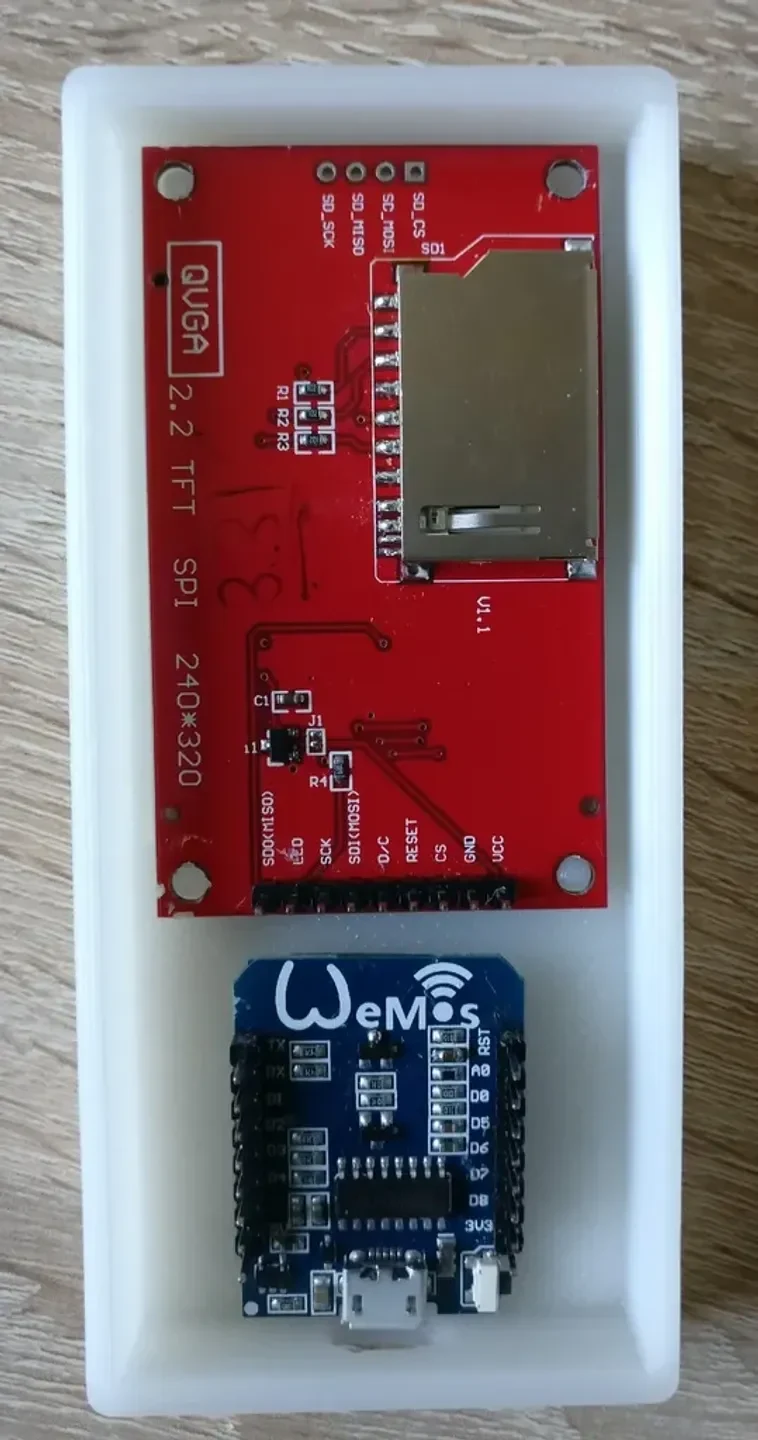

Это TFT-экран, который я использовал: https://www.aliexpress.com/item/Smart-Electronics-2-2-Inch-240-320-Dots-SPI-TFT-LCD-Serial-Port-Module-Display-ILI9341/32607741715.html

ВАЖНО: Более новые версии (от 10 января 2019 г. и ранее) не работают без проблем в системе без сенсорного экрана на шине SPI! Проблем с сенсорным экраном можно легко избежать, закомментировав соответствующий код.

Если некоторые элементы пользовательского интерфейса мигают, см. эту проблему на GitHub: https://github.com/ThingPulse/esp8266-weather-station-color/issues/97.

Если вы создадите этот проект и захотите вернуть мне что-нибудь взамен, я буду очень рад увидеть сообщение в разделе «Делает»! :)
Настройки печати

Принтер:

Тронкси X8

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,1 мм и выше

Заполнение:

100%

Примечания:

В зависимости от типа нити рекомендуется использовать 100% заполнение, чтобы обеспечить ровную поверхность и блокировать свет, исходящий от подсветки экрана.

Как я это разработал ===================

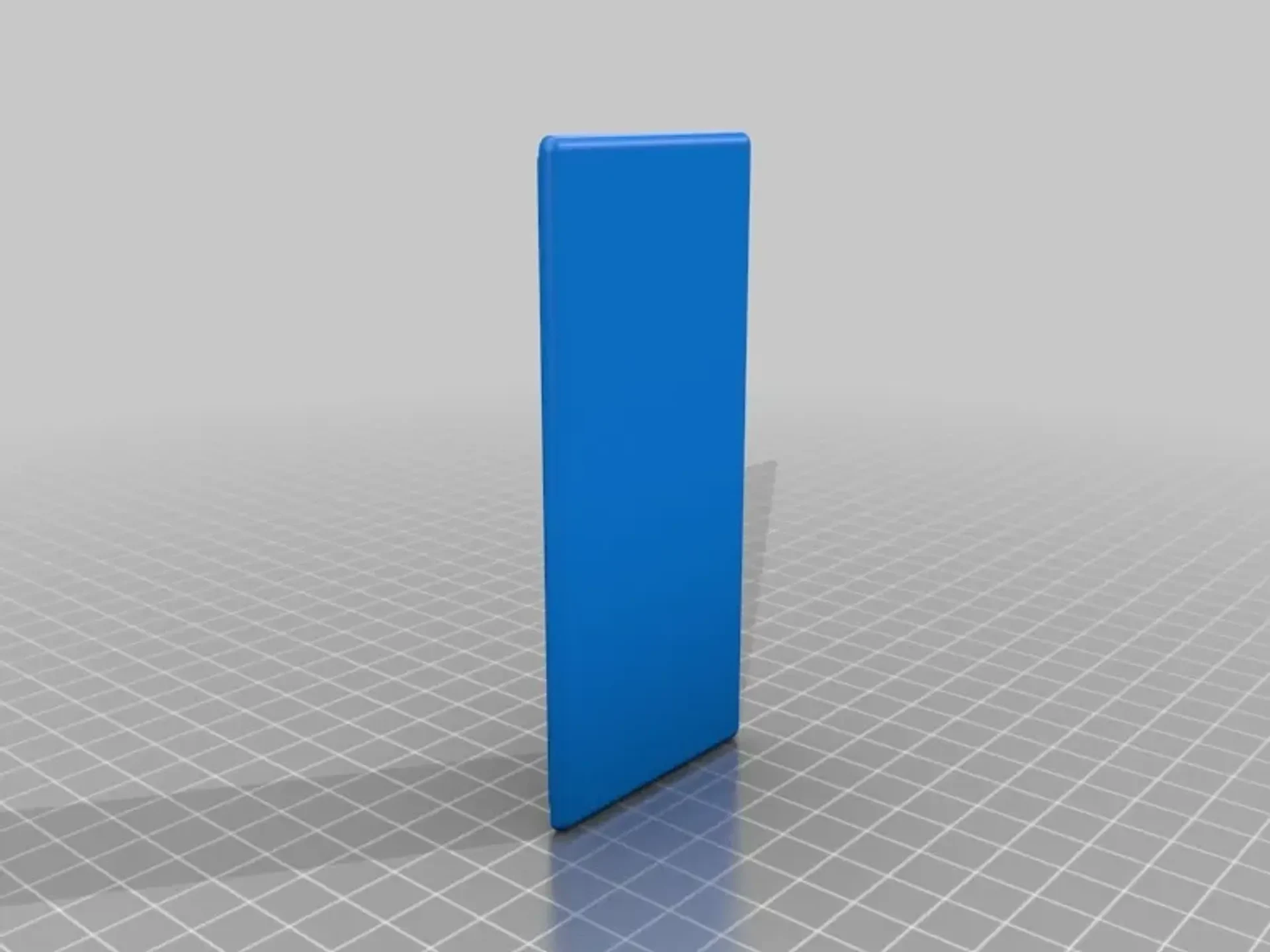

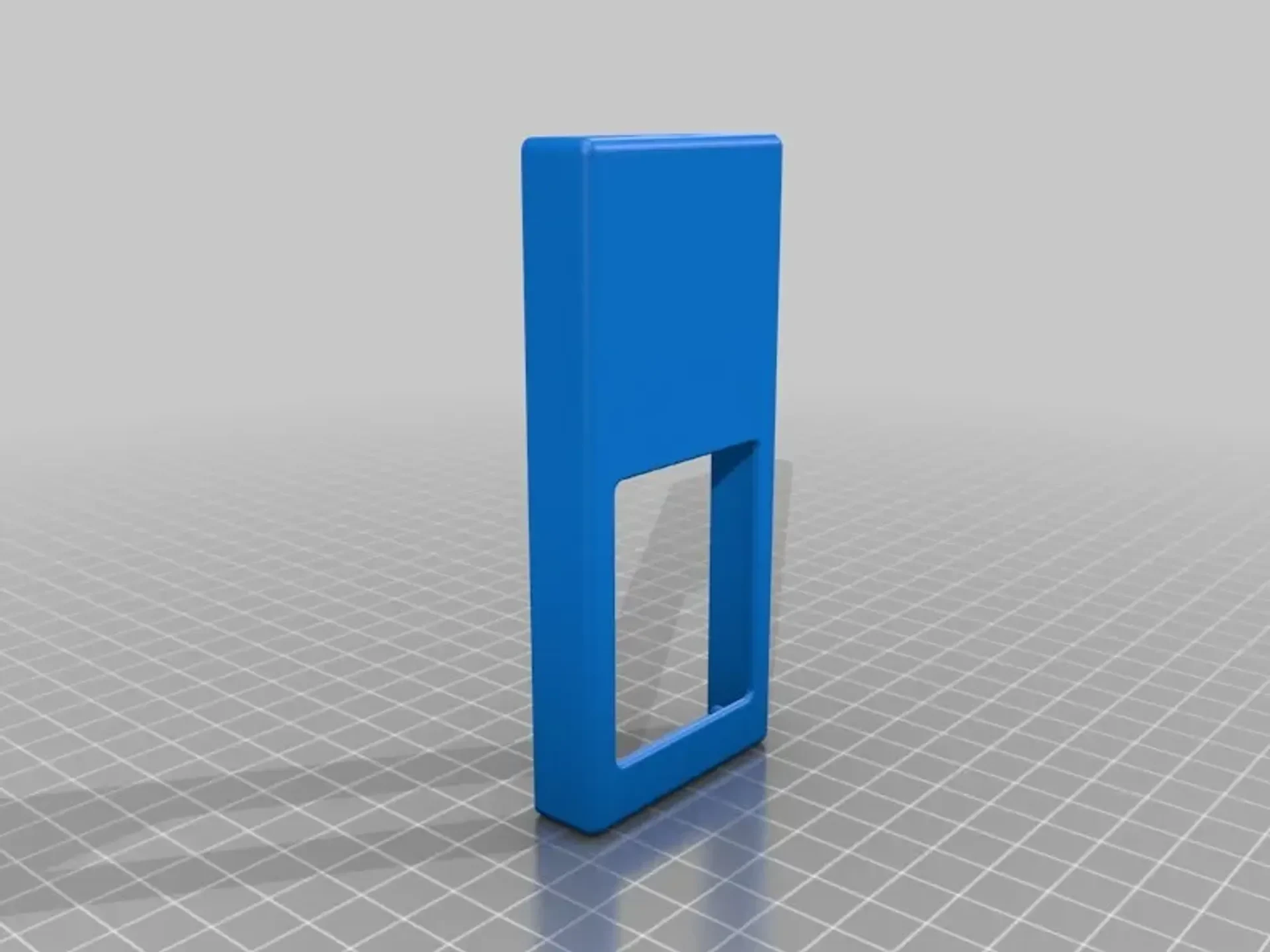

Этот корпус был разработан в Fusion 360.

Категория: 3D-печать
