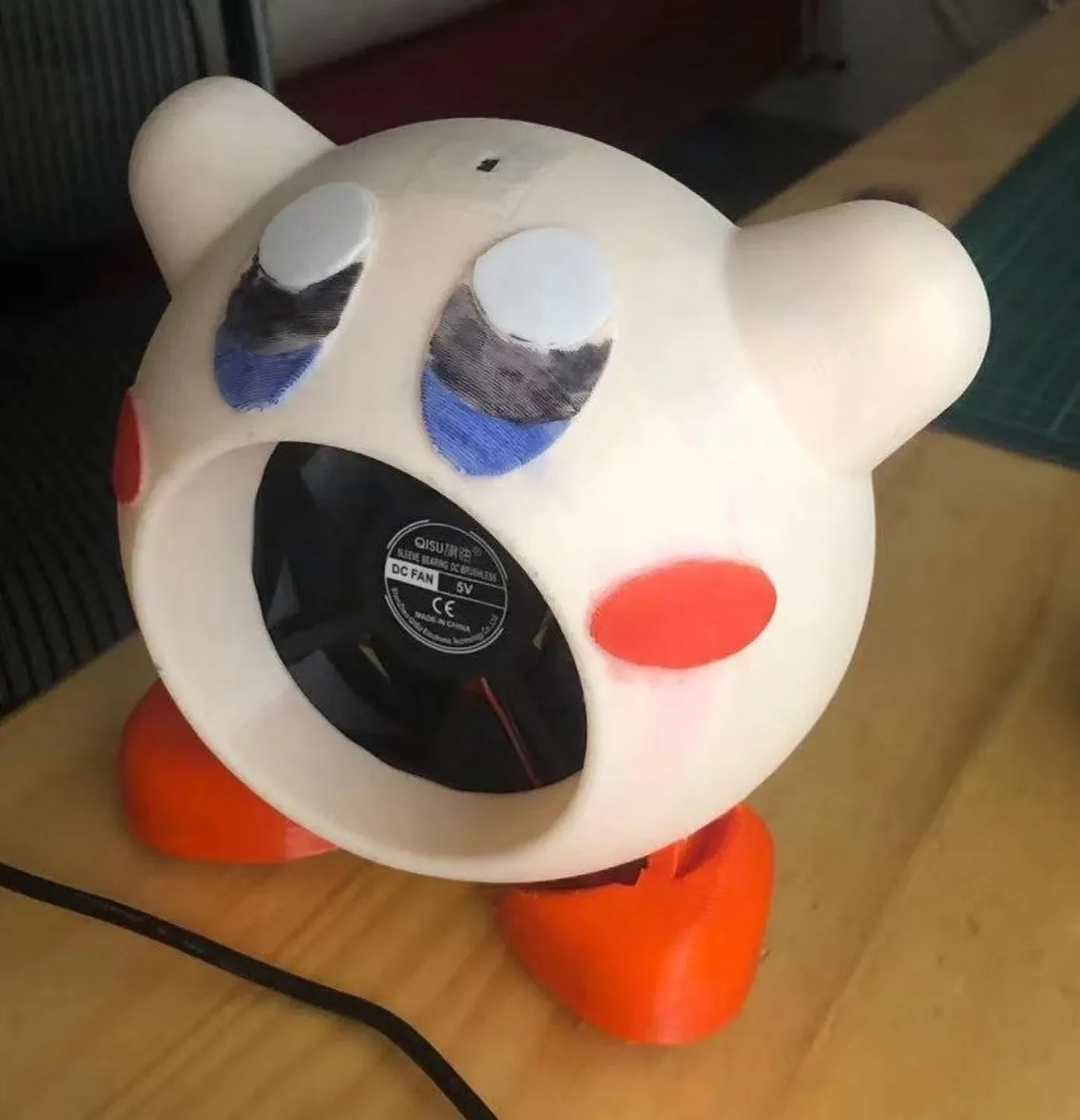

Настольный USB-вентилятор Kirby

Arduino и пр.

Источник:

www.printables.com

Резюме

USB-вентилятор, управление жестовым датчиком.

ремикс с: https://www.thingiverse.com/thing:4865478

код

vscode+платформио, https://github.com/wnqwang/kirby_fan_v1

Электропроводка

нано — модель

11 — светодиодный
5 — двигатель вх1
6 — двиг��тель вх2
9 — Севро
СДА — 9960 СКЛ
СКЛ — 9960 СДА
2 — 9960 int (некоторые широкие не нужны)
Для питания только 9960 нужно 3,3В, остальным все 5В.

спецификация

Arduino nano(или другой небольшой борад) x1
80 вентиляторов, 5 В (если вы выбираете 2-полюсный, нужен драйвер двигателя или используйте 4-контактный ШИМ-вентилятор ��ез драйвера двигателя)
9г сверо x1
Светодиодная лента WS2812B x2
Драйвер двигателя Mx1508 x1
Датчик жестов APDS9960 x1
Какая-то линия DuPont
USB-порт x1
xh2.54 2-портовый порт x1
Делрин Mini V колесо x2
игрушечная шина x1

часть 3Dprint

kirby_servo_clipB x1
kirby_servo_clipA x1
kirby_leg_blot x2
kirby_foot_blot x2
kirby_back_cover x1
kirby_tail_wheel x1
Кирби_фут x1
kirby_gesture_cover x1
Кирби_body x1
Кирби_глаз x1
kirby_eye(зеркало) x1

сборка

https://a360.co/3jaj5yi

3dпечать
