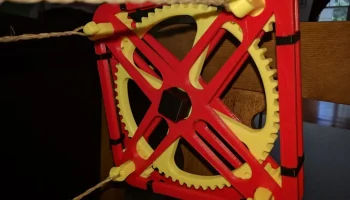

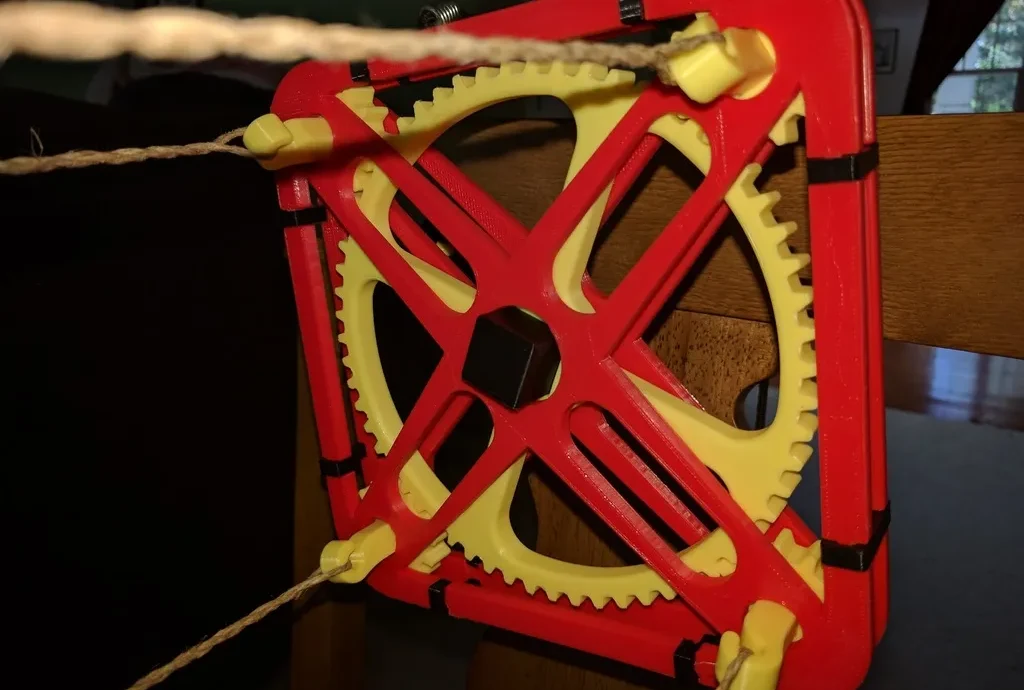

Веревочная машина, 4 пряди/крючка

Изготовил веревку с четырьмя крючками для местного отряда BSA. В детстве у меня был один из них, сделанный из дерева, и я решил попытаться распечатать его для других, которые, возможно, захотят оставить его в своей сумке.

Этот дизайн на 100% пригоден для печати без поддержек. Никакого оборудования или подшипников не требуется! Я спроектировал все так, чтобы совпадать с допусками, которые удерживают вещи на месте, позволяя деталям свободно перемещаться.

РЕДАКТИРОВАТЬ: 01.01.2018 — С Новым годом! Я заметил много неожиданного интереса к этому дизайну! Я уже сплел из него несколько сотен футов веревки и заметил, что его немного неудобно держать, не поднося пальцы к движущимся деталям. Я очень доволен допусками и движущимися частями, но подумал, что могу сделать немного больше для удержания или крепления машины. Я добавил две новые детали, которые крепятся между основными кронштейнами и зажимами. Это облегчит удержание или установку канатной машины во время ее использования. Наслаждаться!

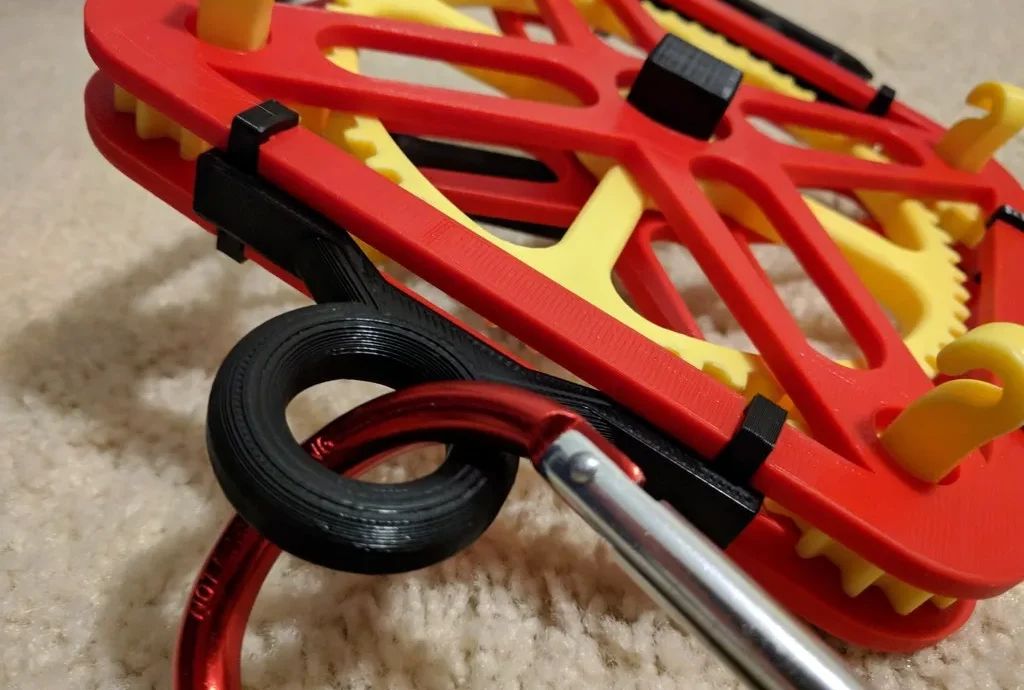

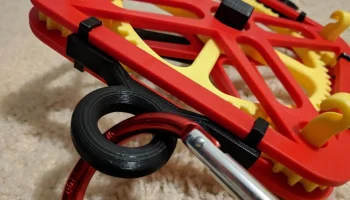

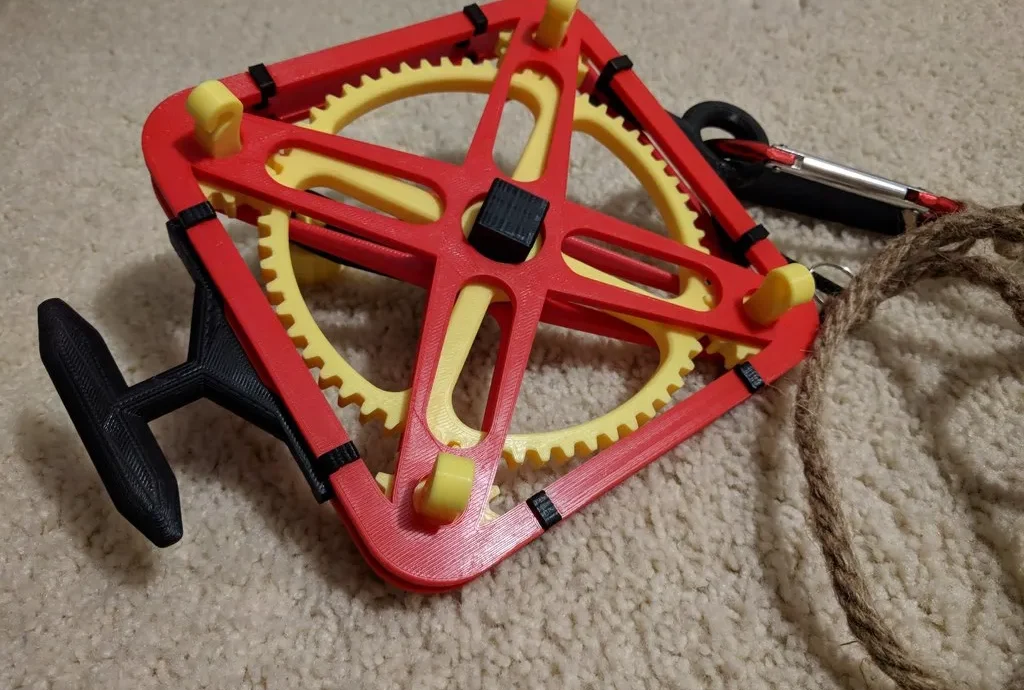

ОБНОВЛЕНИЕ: 21 февраля 2020 г. Сделав ремикс на 3 крючка, я также сделал дополнительный аксессуар «ручка». GripSpacer.stl предназначен для перемычки зажимов на стороне машины, на которой не используется ручка. Это поможет сделать машину более жесткой при работе с веревками большего размера.

Настройки печати

Бренд принтера:

SeeMeCNC

Принтер:

Росток МАКС v2

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,3 мм

Заполнение:

25%

Примечания:

Я печатал с полями, чтобы не деформироваться. это было напечатано из PLA, хотя следующий мой отпечаток, вероятно, будет из нейлона.

вам нужно напечатать следующее:

2 х основной кронштейн

8 х кронштейнов

1 х основной механизм

4 х вторичного механизма

4 х крючка

4 х GearClip

1 х ручка

1 х ручка

1 х зажим для ручки

1 х якорный крючок

1 х АнкорМаунт

1 х Волшебная палочка

Пост-печать

Сборка

Все это собирается вместе, как бутерброд.

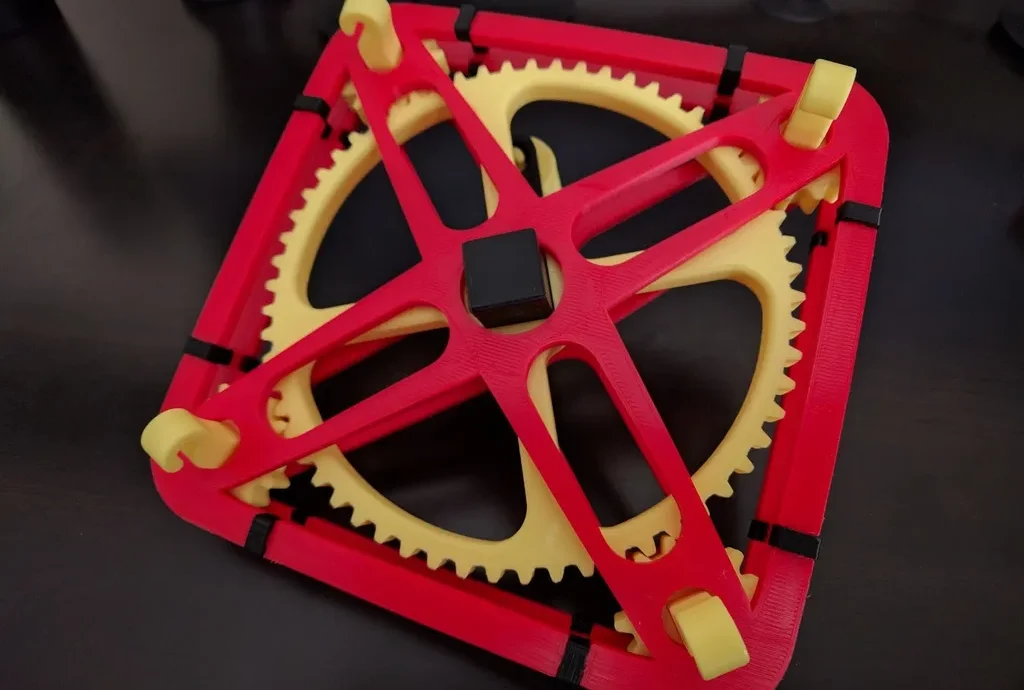

Поместите основной кронштейн ровно так, чтобы края вокруг отверстий были обращены вверх.

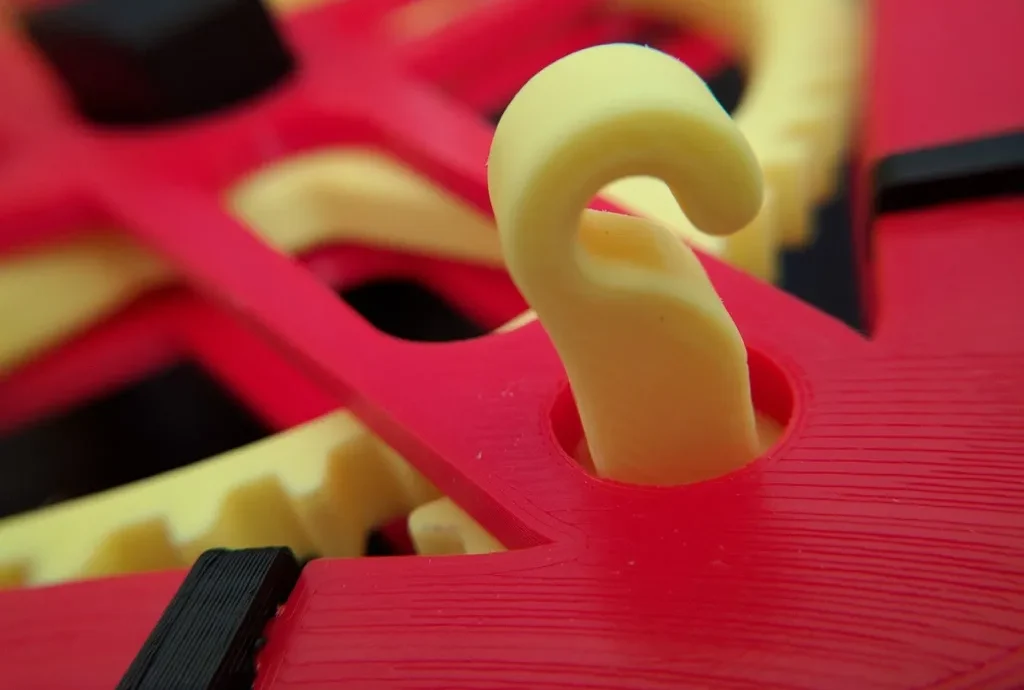

Проденьте крючок снизу в каждом углу.
Поместите вторичную шестерню на крючок, следите за тем, чтобы прорезь для шестерни была обращена вверх и совпадала с отверстием на крючке.
Проденьте зажим для шестерни через отверстие в крючке, плотно вставьте крючок + зажим в шестерню.
Поместите главную передачу посередине четырех углов.
Поместите второй основной кронштейн поверх узла краями отверстий вниз.

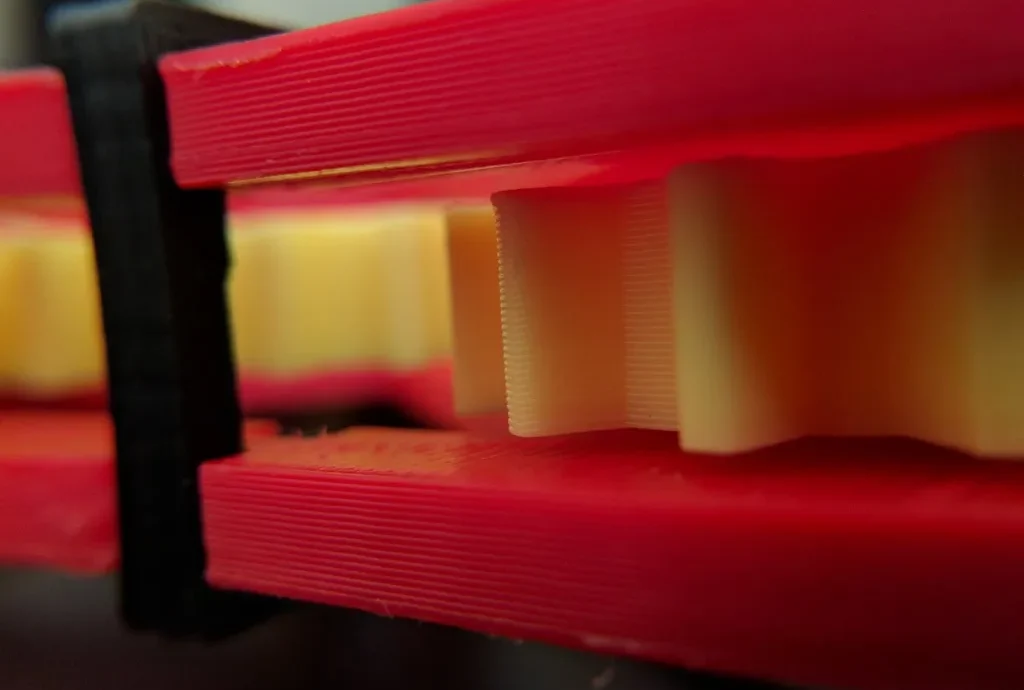

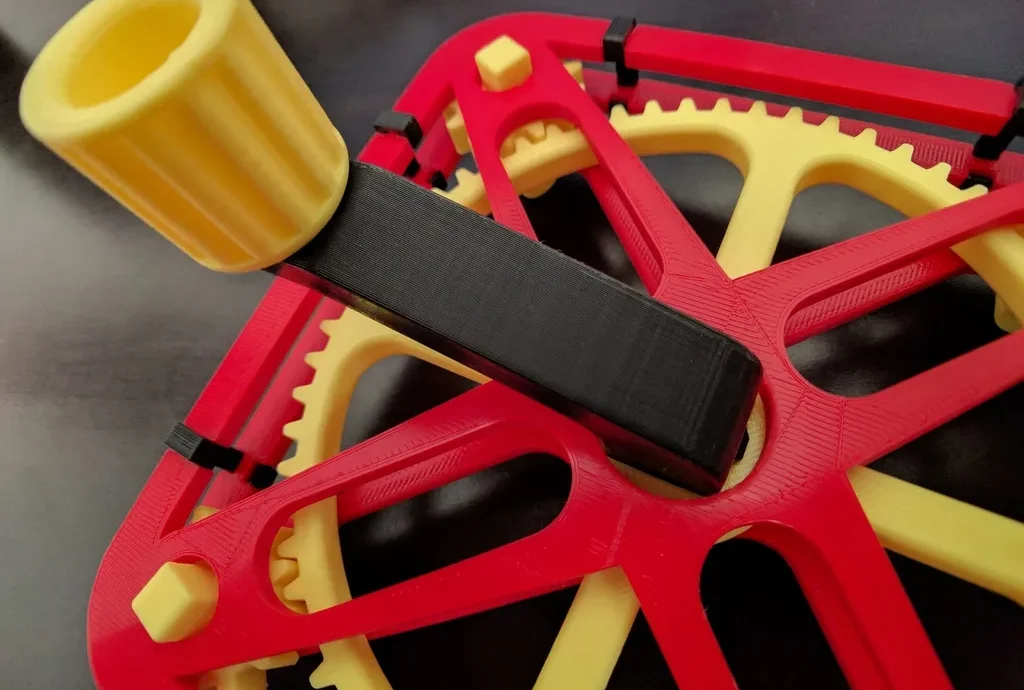

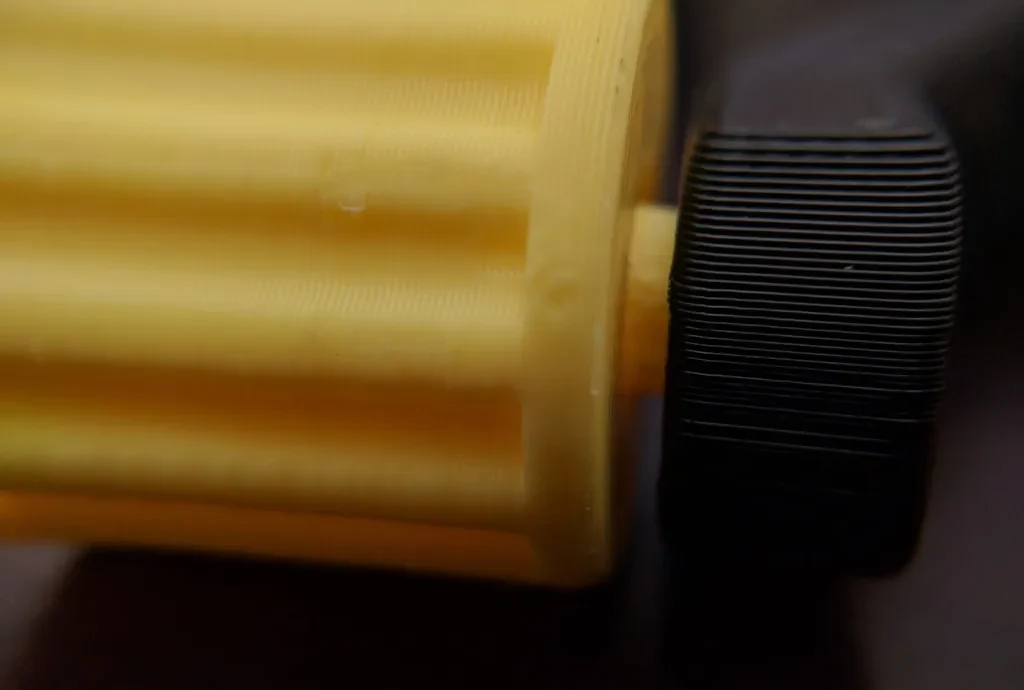

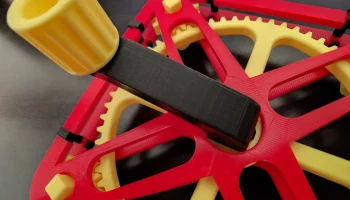

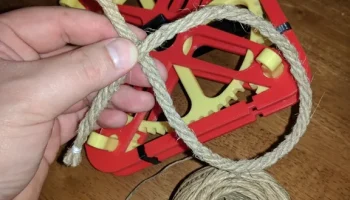

(Ободья в опоре должны давать шестерням некоторое пространство для скольжения и вращения, они ДОЛЖНЫ касаться лицевой поверхности шестерен) 7. Протолкните зажим ручки через отверстие в ручке (до щелчка он будет немного ослабевать) 8. Вставьте другой конец зажима в ручку 9. Используйте 8 зажимов кронштей��а (по 2 в каждом углу), чтобы скрепить кронштейны вместе 10. Вставьте ручку в центр основной шестерни. 11. Вставьте AnchorHook в AnchorMount (используйте его для противоположного конца веревки). 12. Используйте MagicWand, чтобы удерживать двойные пряди в форме квадрата, и медленно тяните его к веревочной машине, пока веревка скручивается, четыре пряди должны скручиваться вместе, как веревка!

Вам должно быть хорошо идти!
