Панельные часы от DelucaLabs

Панельные часы от DeLucaLabs

Репозиторий GitHub: https://github.com/lorenzo-dl/Panel_meter_clock_ByDelucalabs

Впервые я увидел часы, которые используют панельные приборы для отображения времени, в Твиттере, затем после быстрого поиска в Интернете я нашел множество подобных проектов, но каждый из них ориентирован на электронику, а не на дизайн/внешний вид самих часов.

Я решил разработать эти часы, используя идеи некоторых из самых знаковых электронных устройств 60-х и 70-х годов, таких как, например, ��елевизор Brionvega Agol или часы Braun LED DN 40.

В моей версии используются два измерителя тока на 50 мкА с AliExpress, которые с напряжением 0-5 В и последовательным резистором 100 КОм (или последовательностью между резистором 82 КОм и потенциометром 20 КОм для лучшей настройки) могут просто отображать все, что вы хотите вывести.

Дополнительную информацию о каждой части дизайна можно найти в:

3D детали
Другие файлы дизайна
Изображения
Список запчастей
Печатные детали
Детали, вырезанные лазером (только если вы вырезали заднюю пластину)
Электронные детали см. в следующем списке.
4 винта M2x8 для крепления задней пластины
4 гайки M3 (иногда входят в комплект поставки)
Электронный список запчастей
соединительные кабели
1x Arduino Pro Mini (с программатором) или 1x Arduino Nano (программатор в комплекте)
1 плата DS1307 для Arduino (https://it.aliexpress.com/item/32572449320.html)
2x 50 мкА измерителя тока (https://it.aliexpress.com/item/1005002059808292.html)
1 небольшой макет (https://www.amazon.com/Eiechip-Breadboard-solderless-breadboard-Arduino/dp/B07RSBPFN7)
2 резистора 100 КОм 1/4 Вт
[или 2 резистора 82 КОм, 1/4 Вт и 2 потенциометра 20 КОм (для точной регулировки)]
Настройки печати

Я распечатал все детали этих часов из Prusament PETG с помощью оригинального Prusa MK3S со станиной с порошковым покрытием.

Я использовал Prusa Slicer для создания прикрепленных gcode. (если хотите ехать быстрее, увеличьте скорость до 130%)

Все stls в правильной ориентации.

Заднюю пластину можно вырезать лазером или напечатать на 3D-принтере, все файлы включены.

Печатает следующие части:

1x PanelMeterClock_v1_Body: Prusament PETG, предустановленная СКОРОСТЬ 0,2 мм, поддержка только внутренних опорных кронштейнов, 3 стены
1x PanelMeterClock_v1_displayHolder: Prusament PETG, предустановленная СКОРОСТЬ 0,2 мм, без поддержки
1x PanelMeterClock_v1_BackPanel (если не вырезана лазером): Prusament PETG, предустановленная толщина 0,3 мм, без опор

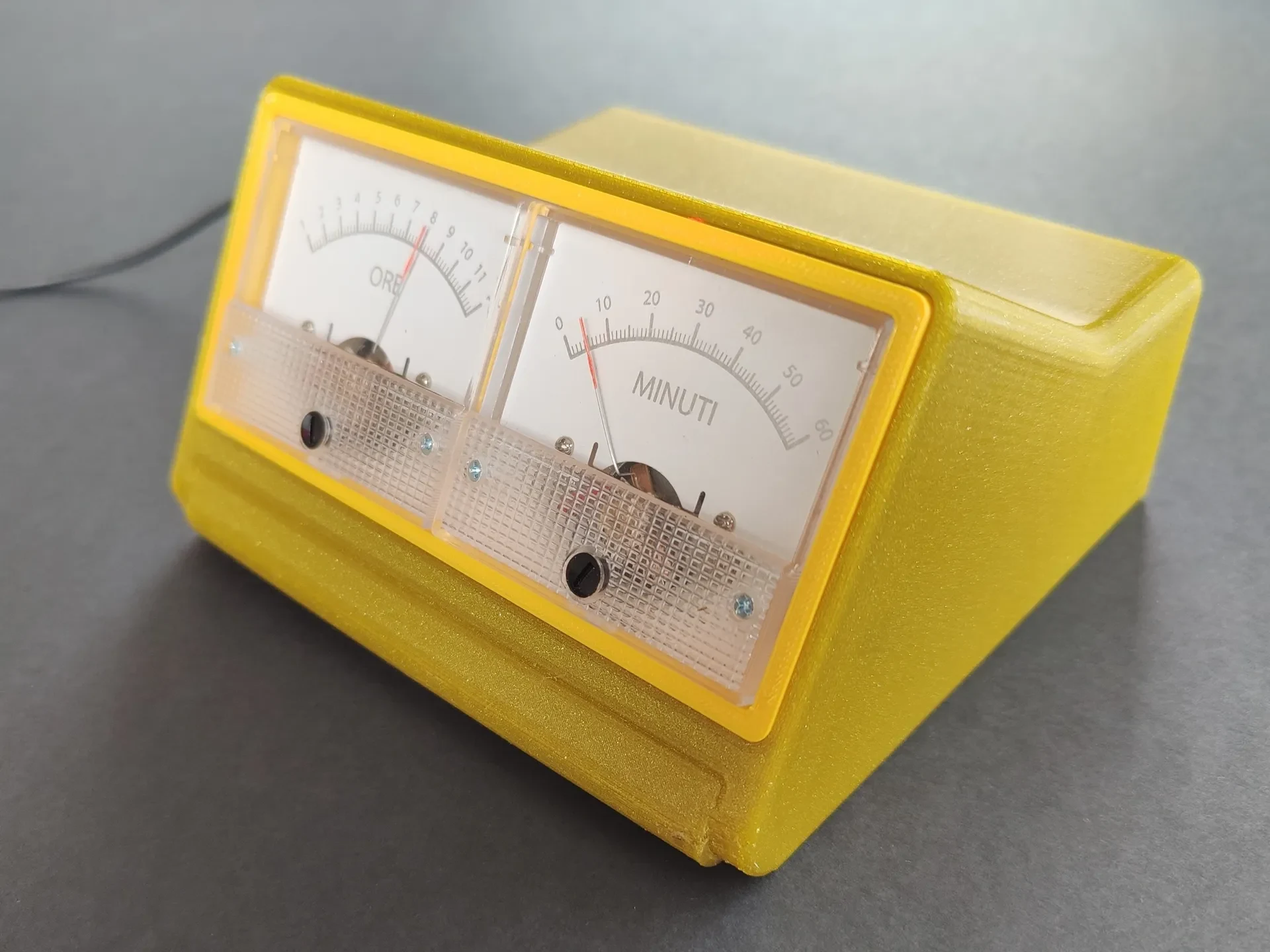

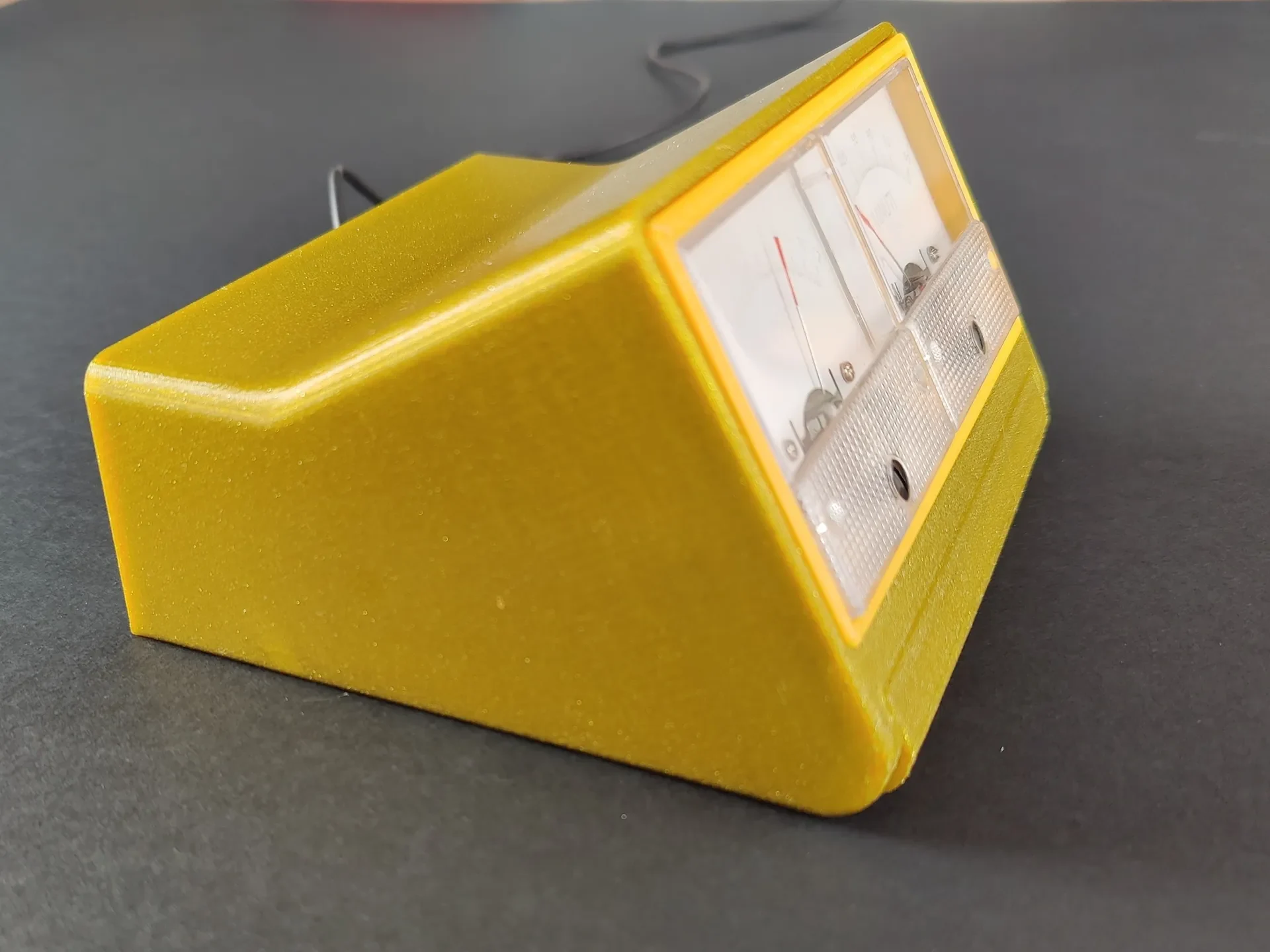

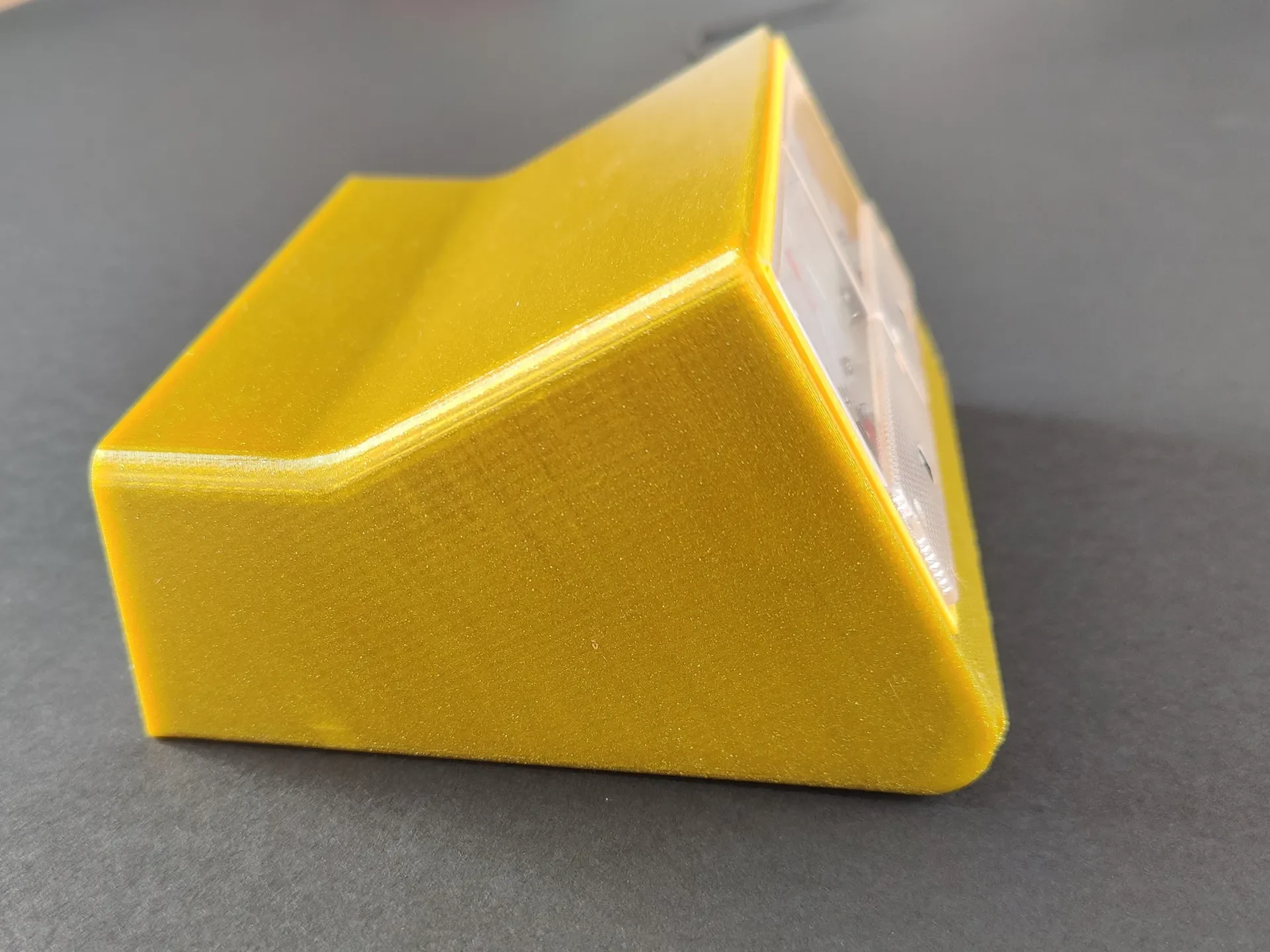

в часах на фотографиях используется Prusament PETG Yellow Gold для корпуса и Prusament PETG Mango Yellow для держателя дисплея.

Изменение шкалы на измерителях тока

Есть два возможных способа изменить масштаб двух метров.

Первый и самый простой способ — распечатать на листе бумаги две грани (включая масштаб PDF 1:1), вырезать их по нужной форме и приклеить поверх исходной метровой шкалы.

Другой метод требует использования CO2-лазера и заключается в покраске задней части оригинальной металлической шкалы белым акриловым спреем, а затем удалении части краски с помощью лазера (файл .ai входит в комплект, также можно использовать файл .pdf).

Инструкция по сборке

Подключите схему, как показано на схеме, и загрузите прилагаемый эскиз в Arduino, чтобы протестировать схему.

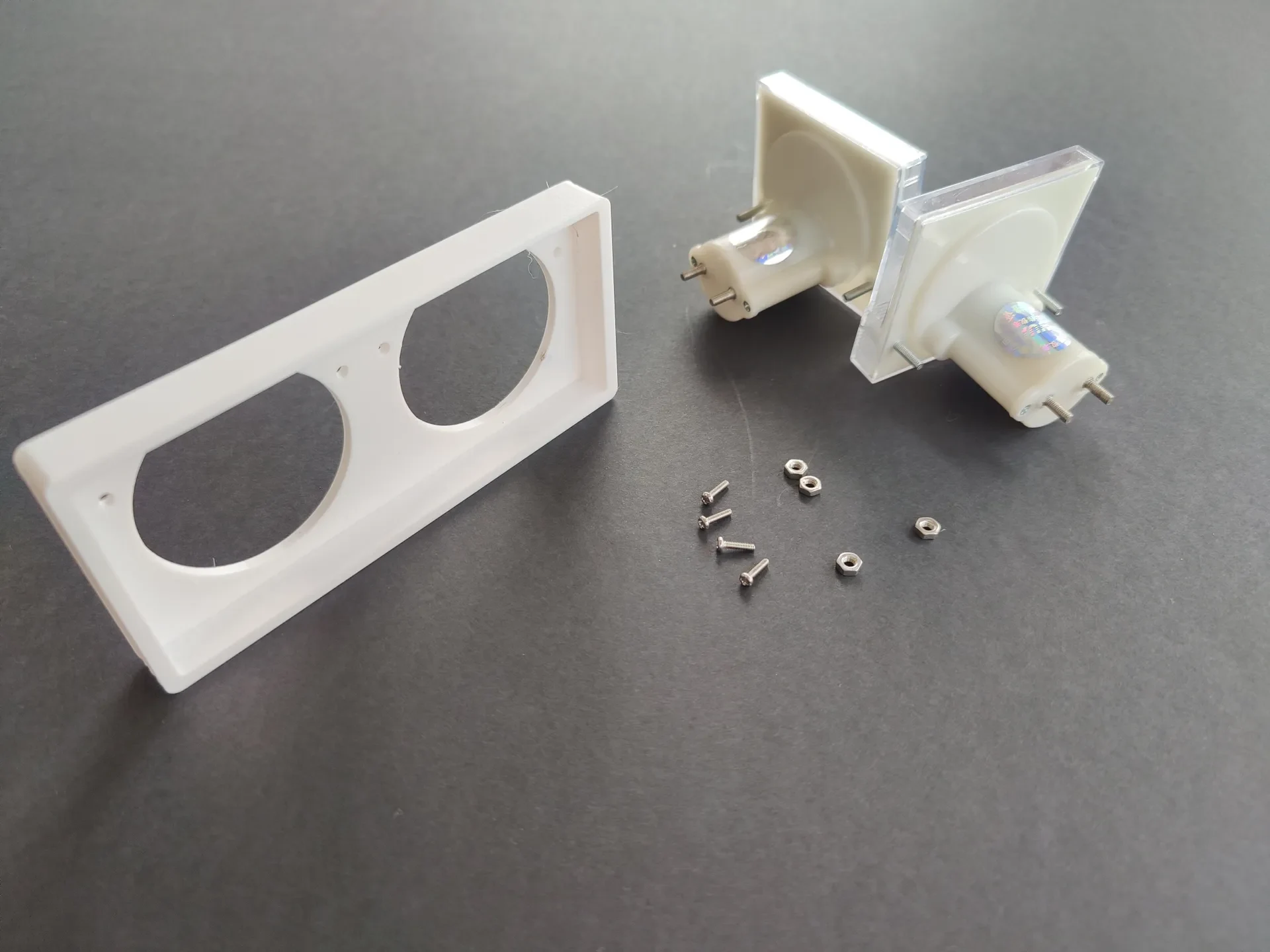

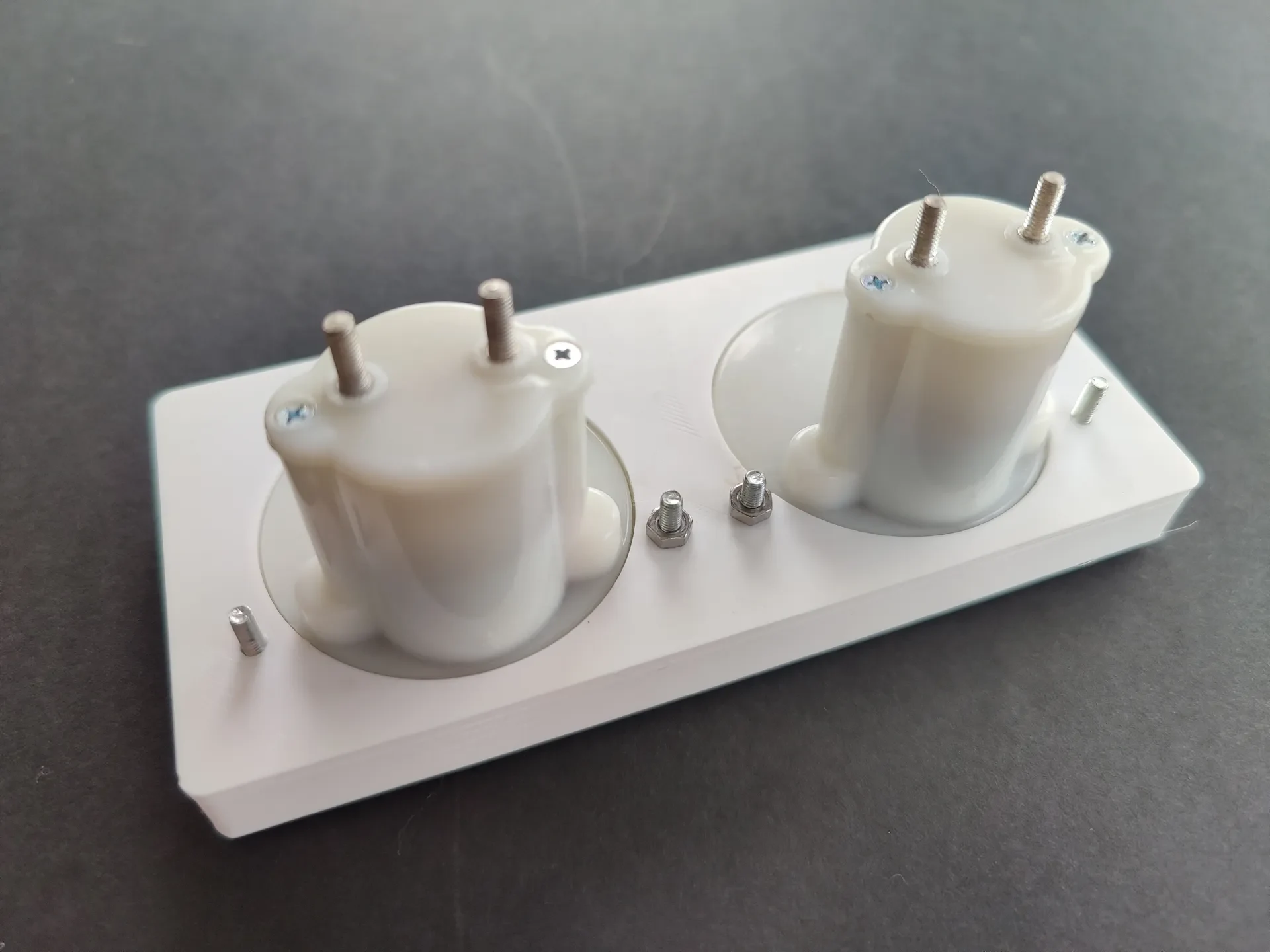

Распечатайте детали и соберите панели в PanelMeterClock_v1_displayHolder и закрепите их гайками только на двух винтах посередине, как показано на следующем изображении.

ВНИМАНИЕ!!! Следующий шаг может оказаться немного сложным, но его можно выполнить, но потребуется терпение. Теперь поместите PanelMeterClock_v1_displayHolder в PanelMeterClock_v1_Body и закрепите оставшиеся болты на внешнем винте счетчиков.

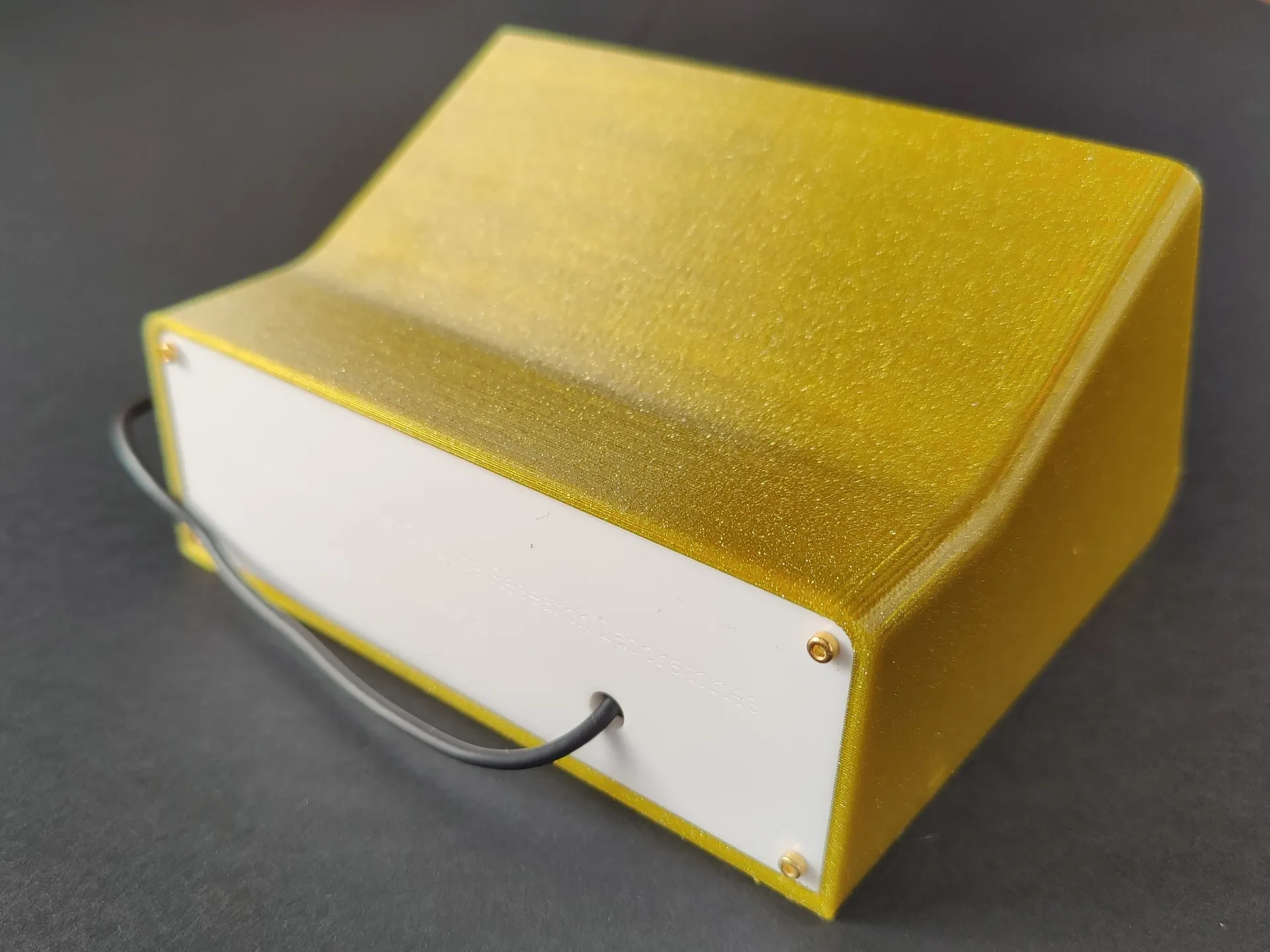

Теперь закройте заднюю панель четырьмя болтами М2 и наслаждайтесь часами.

лицензирование и контакты

Спасибо за чтение и проявленный интерес. Если вам нужна более подробная информация, посетите страницу проекта на GitHub или свяжитесь со мной в Instagram @delucalabs.

Этот дизайн находится под лицензией Creative Commons (международная лицензия 4.0) с указанием авторства — некоммерческая.
