Монитор температуры и влажности с графиком - Дисплей 5110...

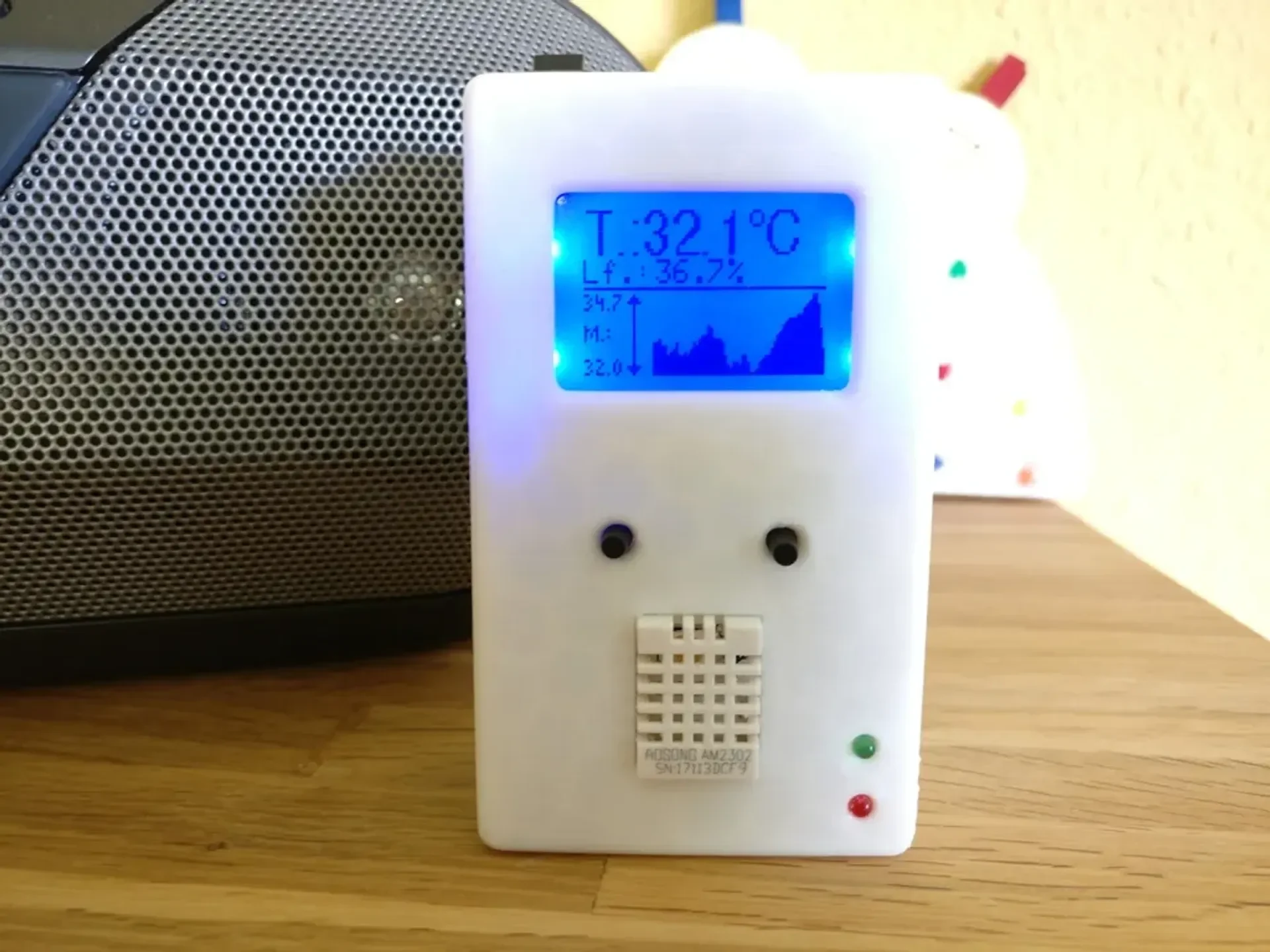

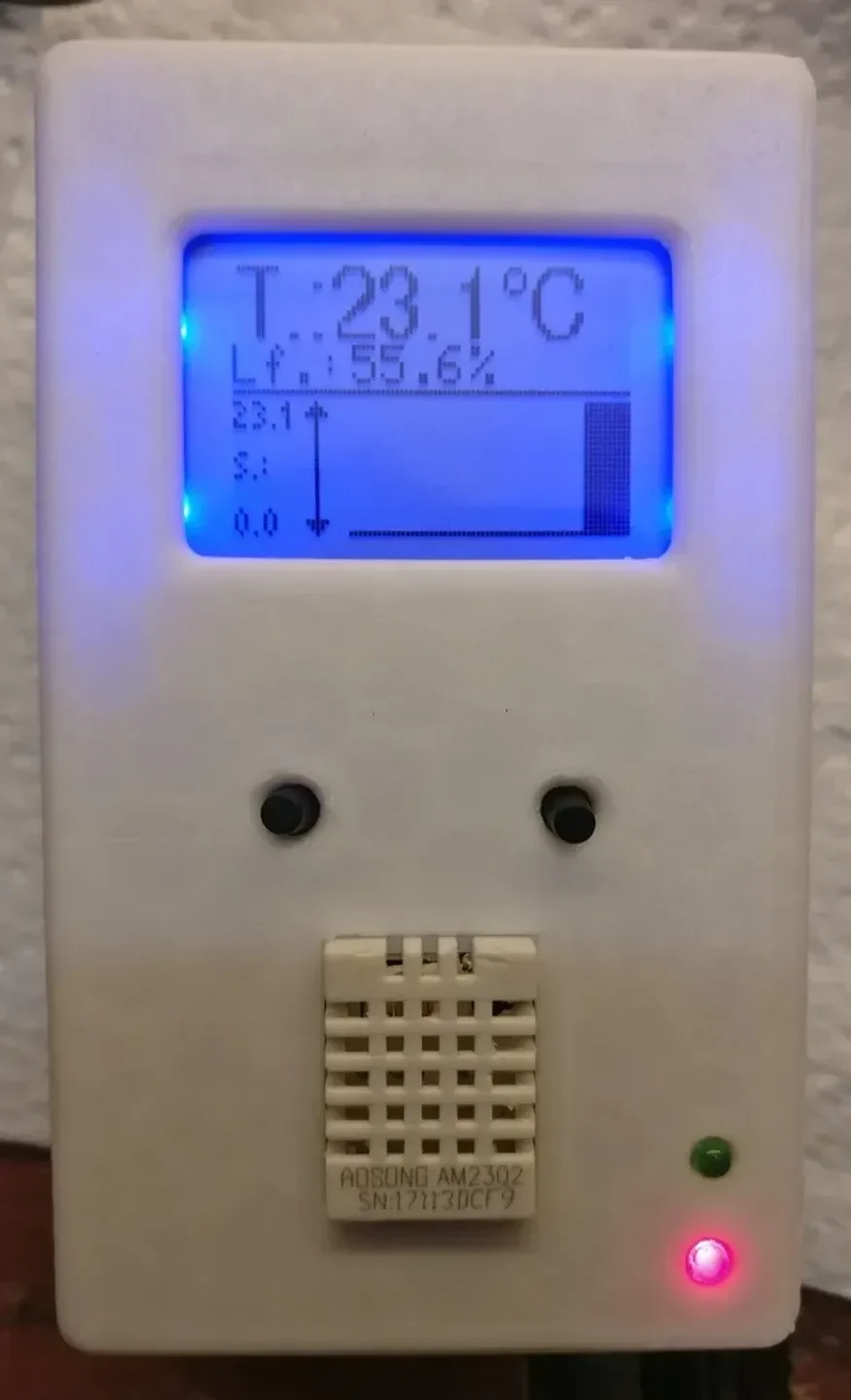

Этот небольшой проект отображает текущую влажность и температуру на ЖК-дисплее 5110-Nokia.

Дополнительно он записывает температуру за последние 60 секунд, минут и часов.

На основании этих данных в нижней половине экрана рисуется график.

Пользователь может выбирать между тремя различными режимами подсветки.

Для измерения относительного окружающего освещения используется фоторезистор.

Внутри корпуса достаточно места для аккумулятора 18650 и схемы зарядки.

Это устройство очень удобно держать в руках и оно достаточно портативное.

(Я использовал дисплей 5110 с синей печатной платой, которая немного больше, чем красные версии. Это не проблема, но экран не будет так хорошо удерживаться на месте.)

Код: https://github.com/wilhelmzeuschner/arduino_temp_graph

Если вы создадите это�� проект и захотите вернуть мне что-нибудь взамен, я буду очень рад увидеть сообщение в разделе «Делает»! :)
Настройки печати

Принтер:

Тронкси X8

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,1 мм и выше

Заполнение:

20-30%

Примечания:

Ни одна из этих настроек не является критической.

Как я это разработал ===================

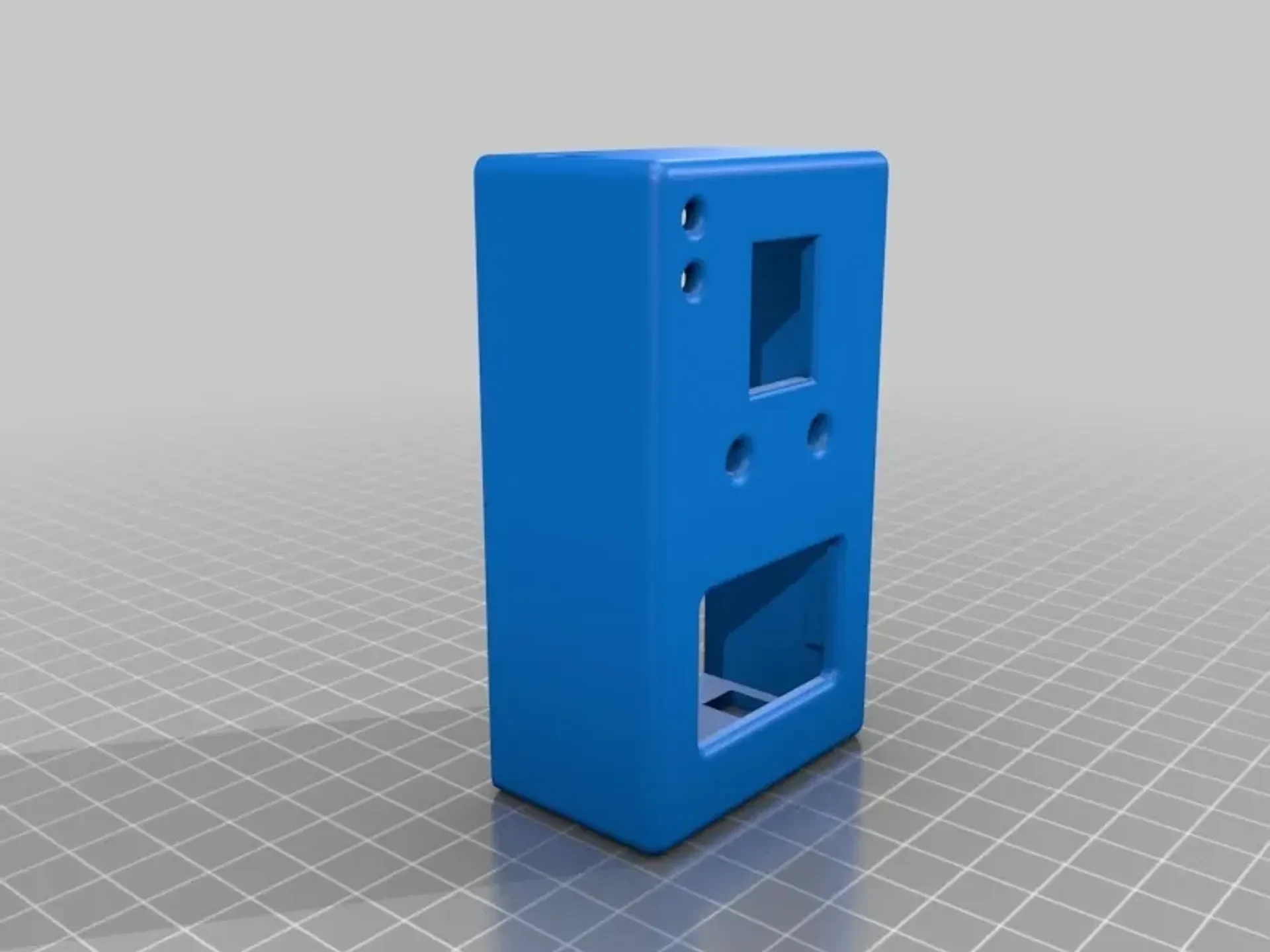

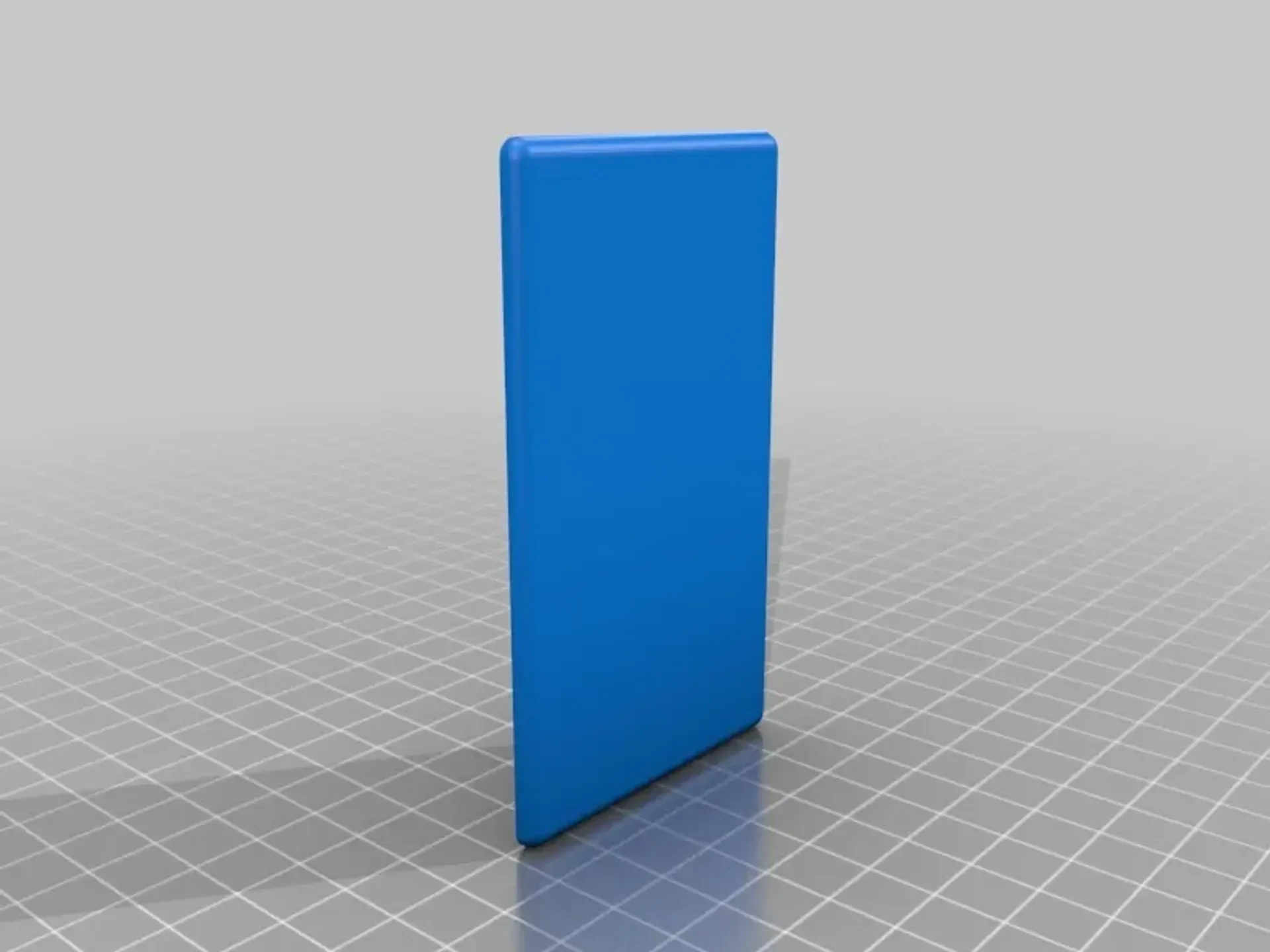

Этот корпус был разработан в Fusion 360.
