Термостат сушилки накаливания с датчиком температуры DS18...

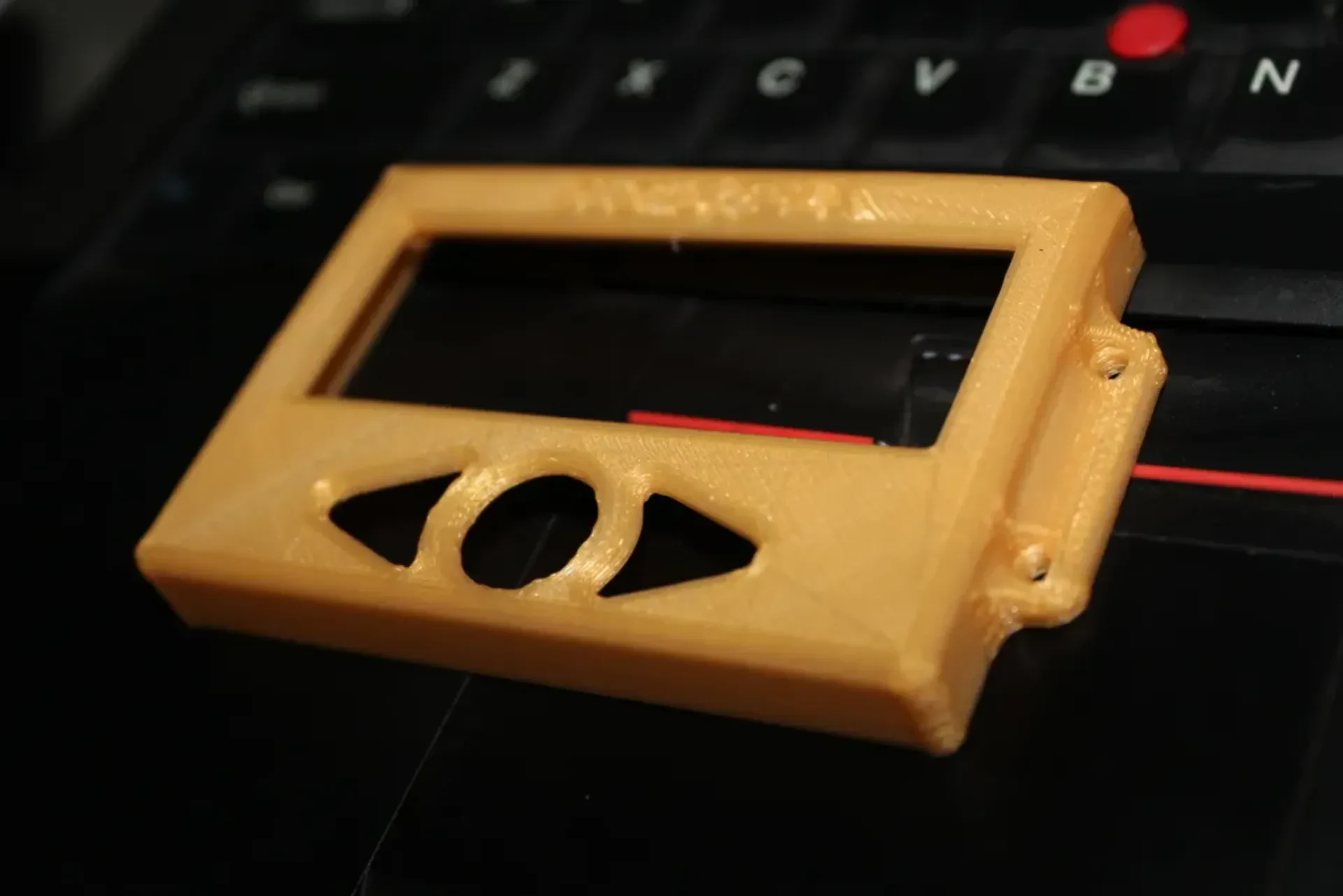

Во-первых, особая благодарность MirageC за чудесный дизайн.

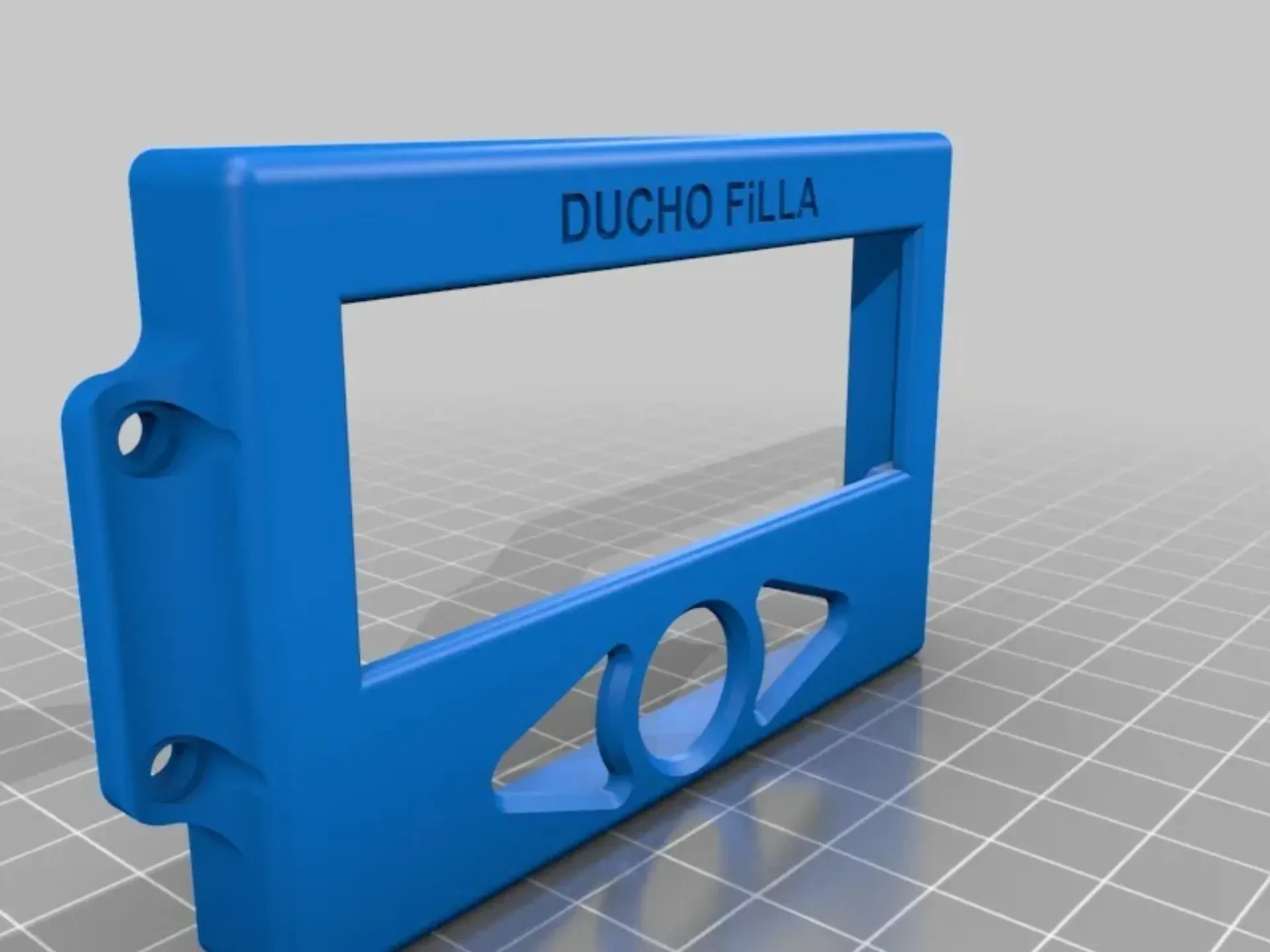

Я изменил дизайн MirageC по своим требованиям.

Этот проект очень полезен для предварительного нагрева нитей нашего 3D-принтера.

Основная цель — снизить уровень влажности нитей, что очень помогает улучшить 3D-печать.

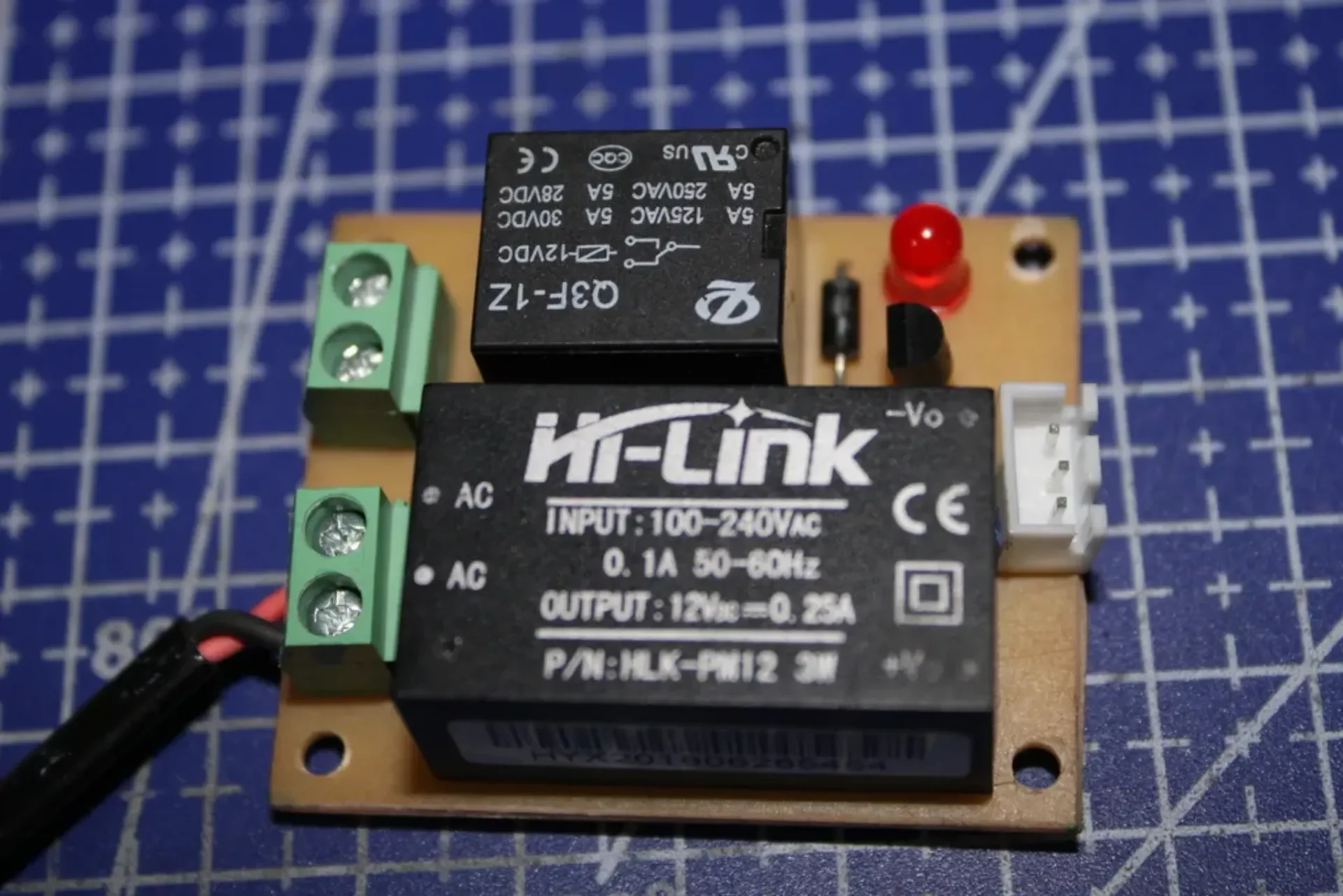

Сердцем схемы является Arduino, где код написан на Arduino, и мы использовали датчик температуры DS18B20 и реле для включения/выключения нагревателя.

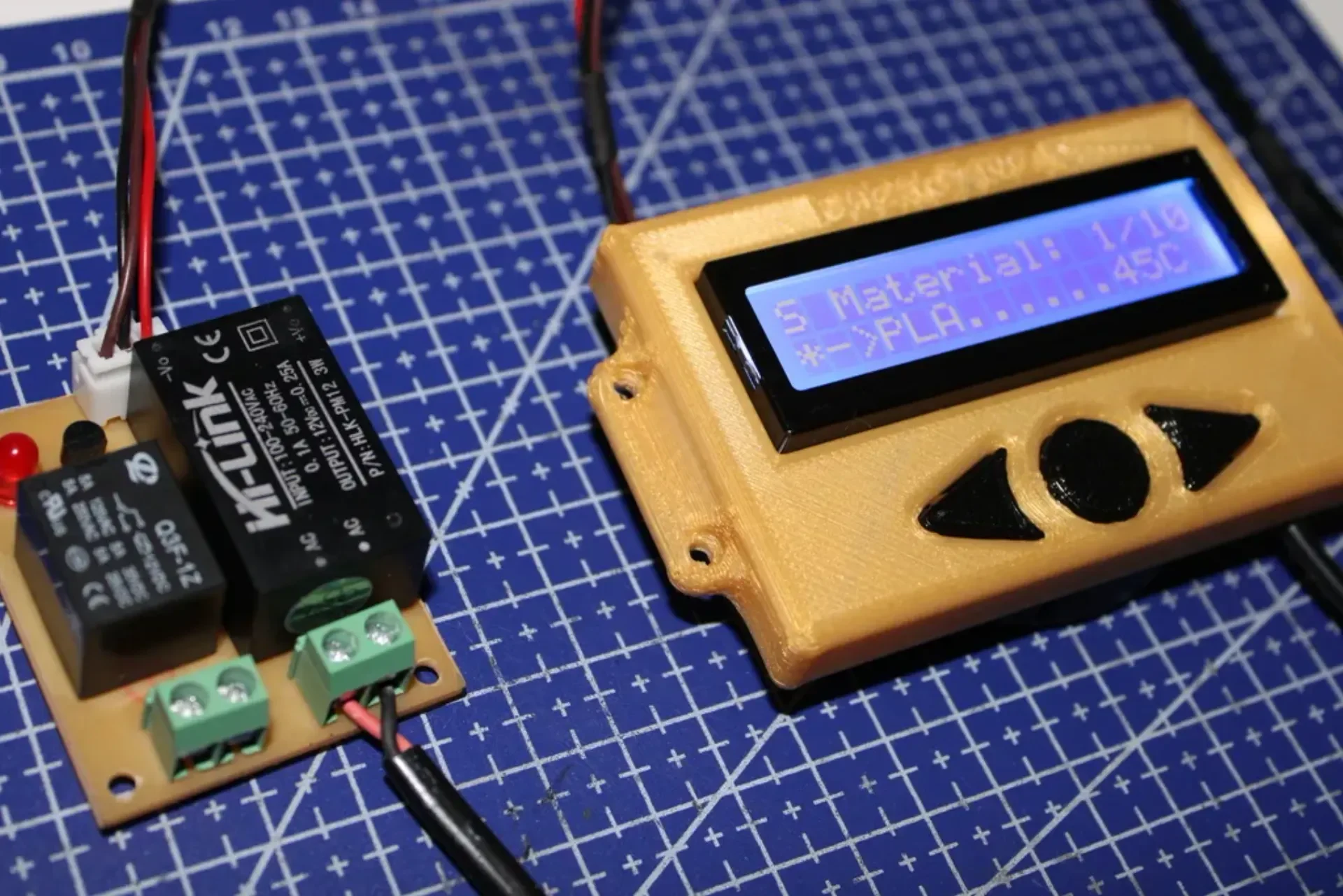

Код написан для заранее определенных значений, таких как температура для различных нитей, доступных на рынке, а также время.

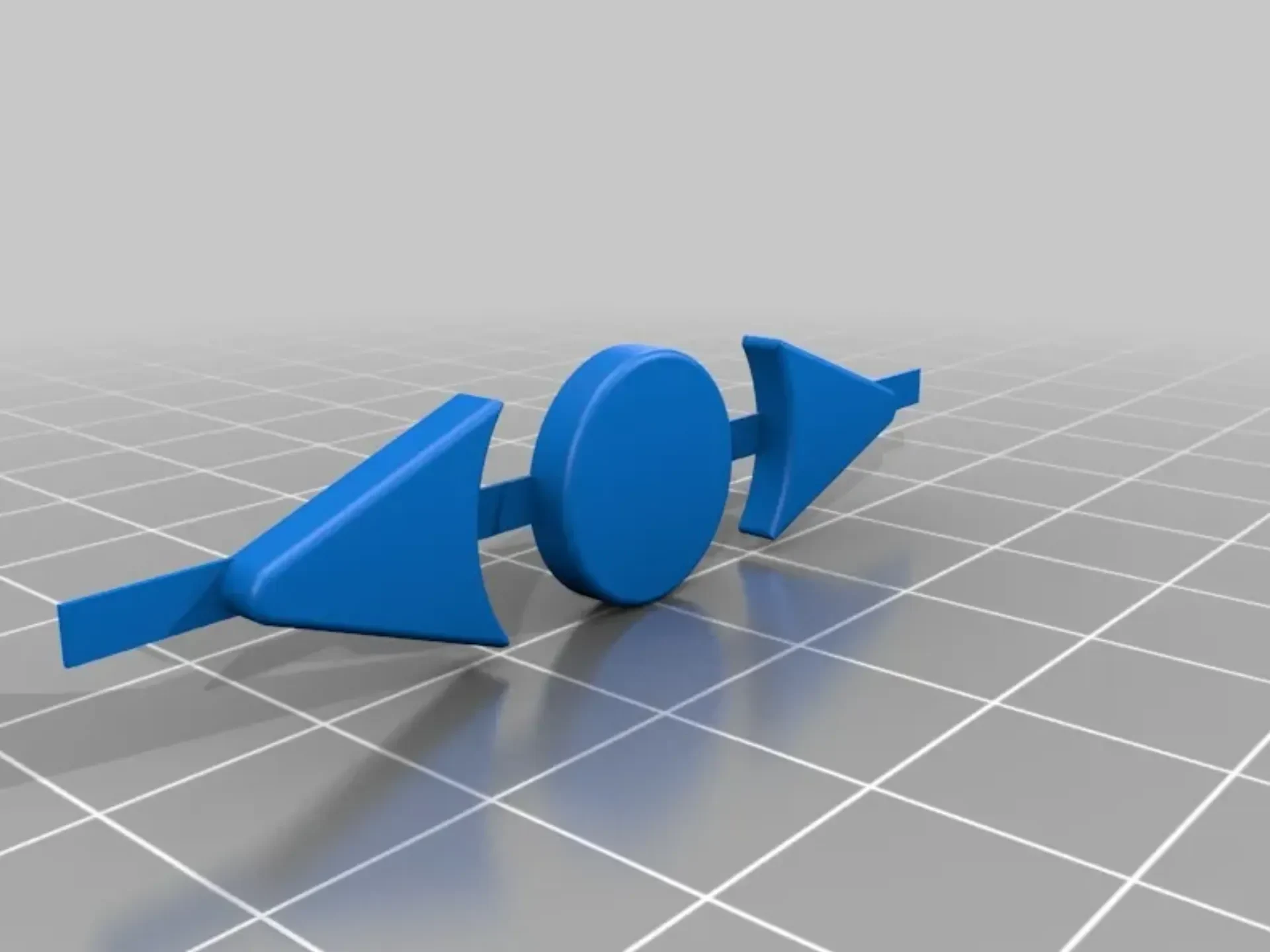

Предопределенные значения для нитей можно перемещать и выбирать с помощью 3 кнопок.

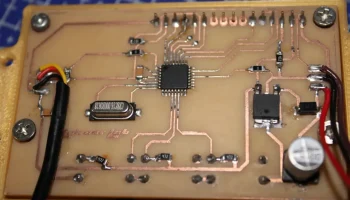

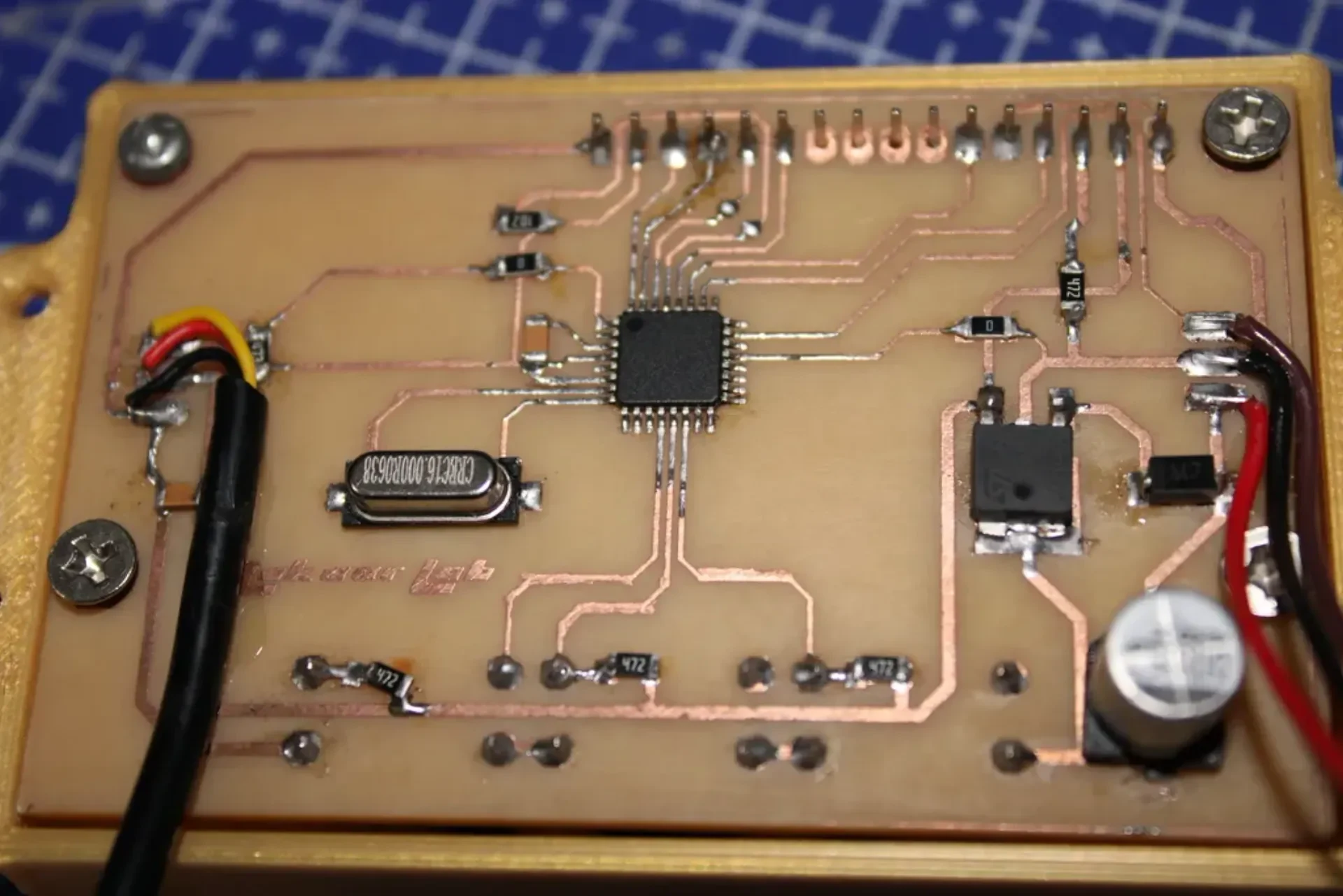

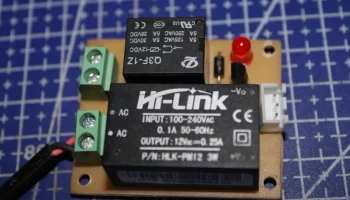

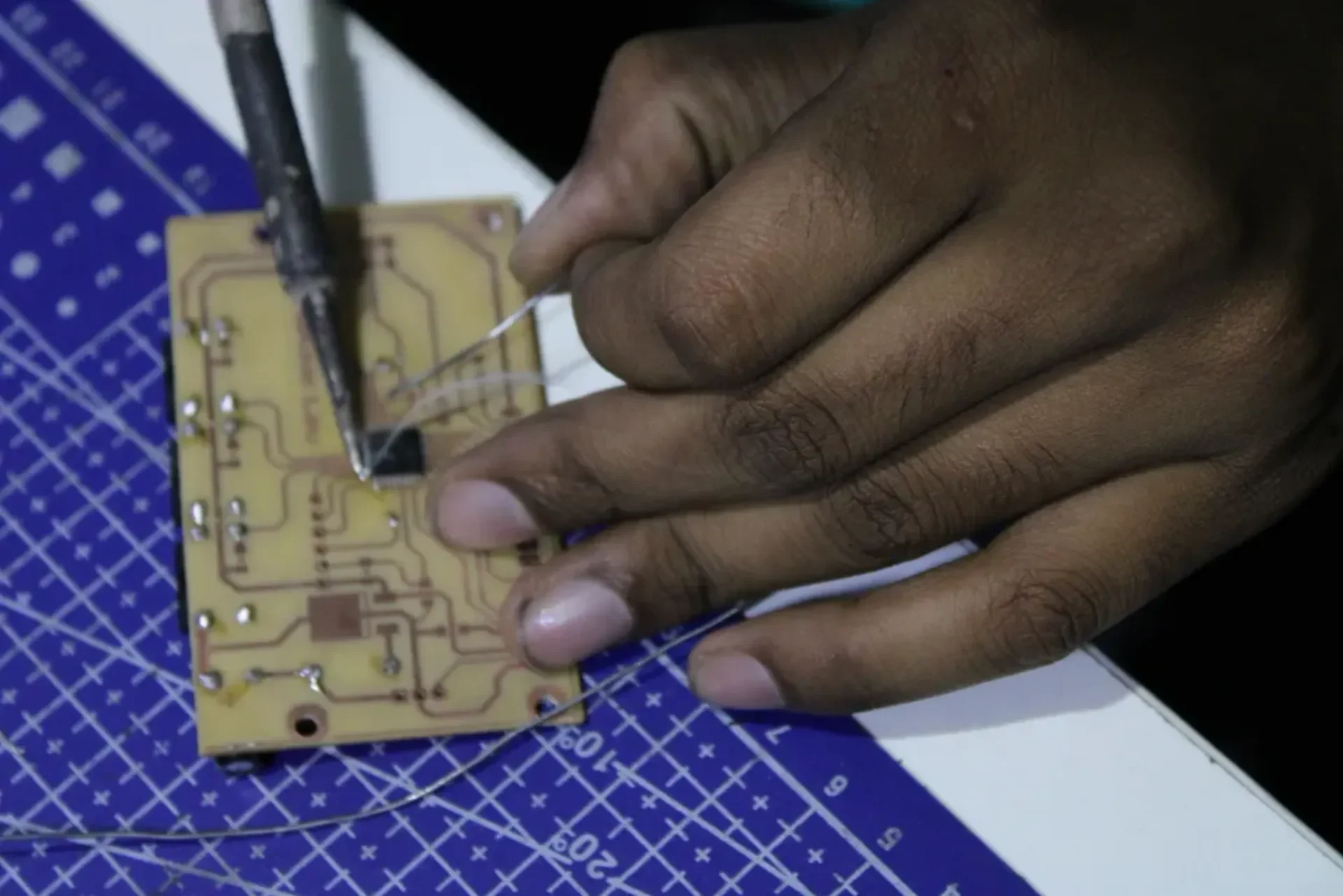

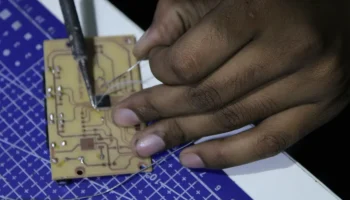

Я спроектировал печатную плату в Target 3001! редактируемые файлы также приложены.

Требуемые компоненты

Атмега328
ЖК-дисплей 16x2 канала
Кристалл 16 МГц
Пакетный резистор 4,7 К SMD 1206
Резистор 0 Ом
Конденсатор SMD 220 мкФ
78M05 SMD Регулятор напряжения
SMD конденсатор 0,1 мкФ
Кнопочный переключатель 3 шт.
Датчик DS18B20
Резистор 10К СМД 1206П
Модуль питания 12 В, 3 Вт (преобразователь переменного тока в постоянный)
Реле 1Нет
NPN 547 Транзистор
светодиод 5мм
IN4007 Диод 1 Нет DIP и SMD
Резистор 1К в корпусе SMD 1206

мицеллановые, такие как винты для крепления и т. д.

Категория: 3D-печать
