PixelPaw - настраиваемый умный кулон для наблюдения за до...

PixelPaw - настраиваемый умный кулон для наблюдения за до... 2

Источник:

www.printables.com

История

В мире, который становится все более занятым, обеспечение безопасности наших любимых питомцев во время вечерних прогулок или ночных приключений имеет первостепенное значение. Традиционные светоотражающие ошейники обеспечивают ограниченную видимость и часто не могут должным образом защитить наших пушистых друзей в условиях низкой освещенности. PixelPaw удовлетворяет эту острую потребность, предоставляя настраиваемое яркое светодиодное решение. Этот умный кулон не только улучшает видимость, позволяя водителям и пешеходам легко видеть собак, но также придает индивидуальность благодаря регулируемому режиму освещения и яркости. Предоставляя владельцам домашних животных возможность активно участвовать в обеспечении безопасности своих питомцев, PixelPaw превращает ночные прогулки из потенциальной опасности в безопасный и приятный опыт.

спецификация
Ардуино Микро
Некоторые провода
Аккумулятор — Axiss Technology a03700620ps или любой аккумулятор размерами 50х50 мм и толщиной 3 мм.
Зарядное устройство — Type-C USB 3,7 В 4,2 В 1A 5 Вт Литий-ионный 18650 Плата зарядного устройства DC-DC Повышающий модуль повышения мощности TP4056 Детали комплекта «сделай сам»
2 WS2812B WS2812 2*2-битная полноцветная плата разработки светодиодов RGB
Тактильный кнопочный переключатель
прозрачный пластик для покрытия светодиодов и немного клея.
Схема проводов

После нескольких «подождите, почему он не загорается?» несколько мгновений и небольшой экскурс в вопрос: «Оттуда должен идти дым?», мы пришли к этому шедевру. Вы заметите стратегическое расположение проводов, каждый из которых тщательно выбран, чтобы избежать полномасштабного электронного бунта. Pro Micro и его приятели теперь прекрасно общаются благодаря нескольким удачно расположенным перемычкам и источнику питания.

Пайка

После нескольких опаленных отпечатков пальцев и короткого, но напряженного состязания с припоем все теперь успешно припаяно согласно схеме.

Код Ардуино

Я использовал онлайн-IDE Arduino: https://app.arduino.cc/.

Просто подклю��ите плату к компьютеру и напишите код в браузере.

#include

#define LED_PIN 4
#define NUM_LEDS 8

Светодиоды CRGB[NUM_LEDS];

недействительная настройка() {

FastLED.addLeds(светодиоды, NUM_LEDS);

}

недействительный цикл() {
FastLED.setBrightness(30);
светодиоды[0] = CRGB::Red;
светодиоды[3] = CRGB::Red;
светодиоды[4] = CRGB::Red;
светодиоды[6] = CRGB::Red;
FastLED.шоу();
задержка(200);
светодиоды[0] = CRGB:: Черный;
светодиоды[3] = CRGB::Black;
светодиоды[4] = CRGB::Black;
светодиоды[5] = CRGB::Black;

светодиоды[1] = CRGB::Blue;
светодиоды[2] = CRGB::Blue;
светодиоды[5] = CRGB::Blue;
светодиоды[7] = CRGB::Blue;
FastLED.шоу();
задержка(200);
светодиоды[1] = CRGB:: Черный;
светодиоды[2] = CRGB:: Черный;
светодиоды[5] = CRGB::Black;
светодиоды[7] = CRGB::Black;
FastLED.шоу();

}

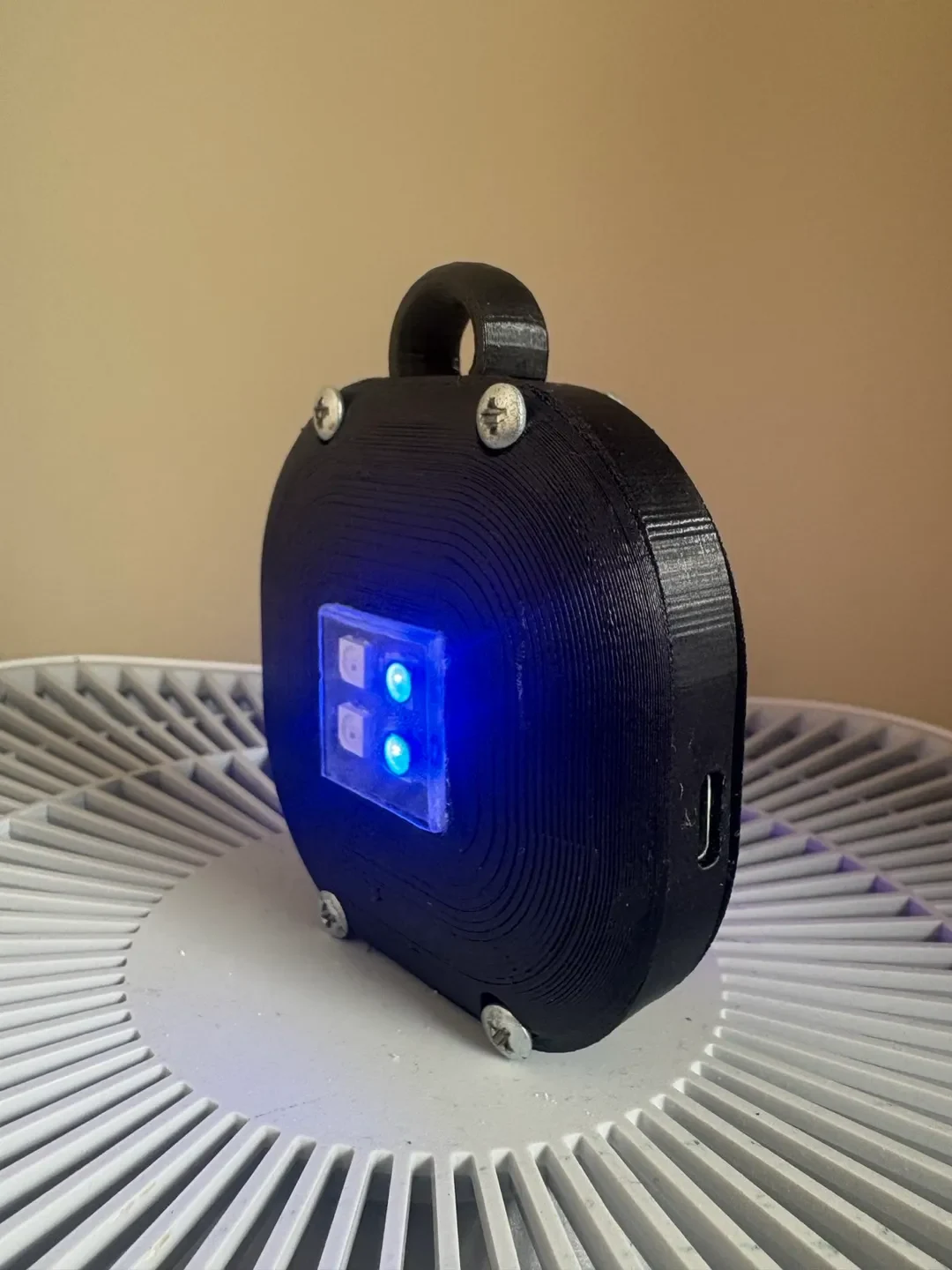

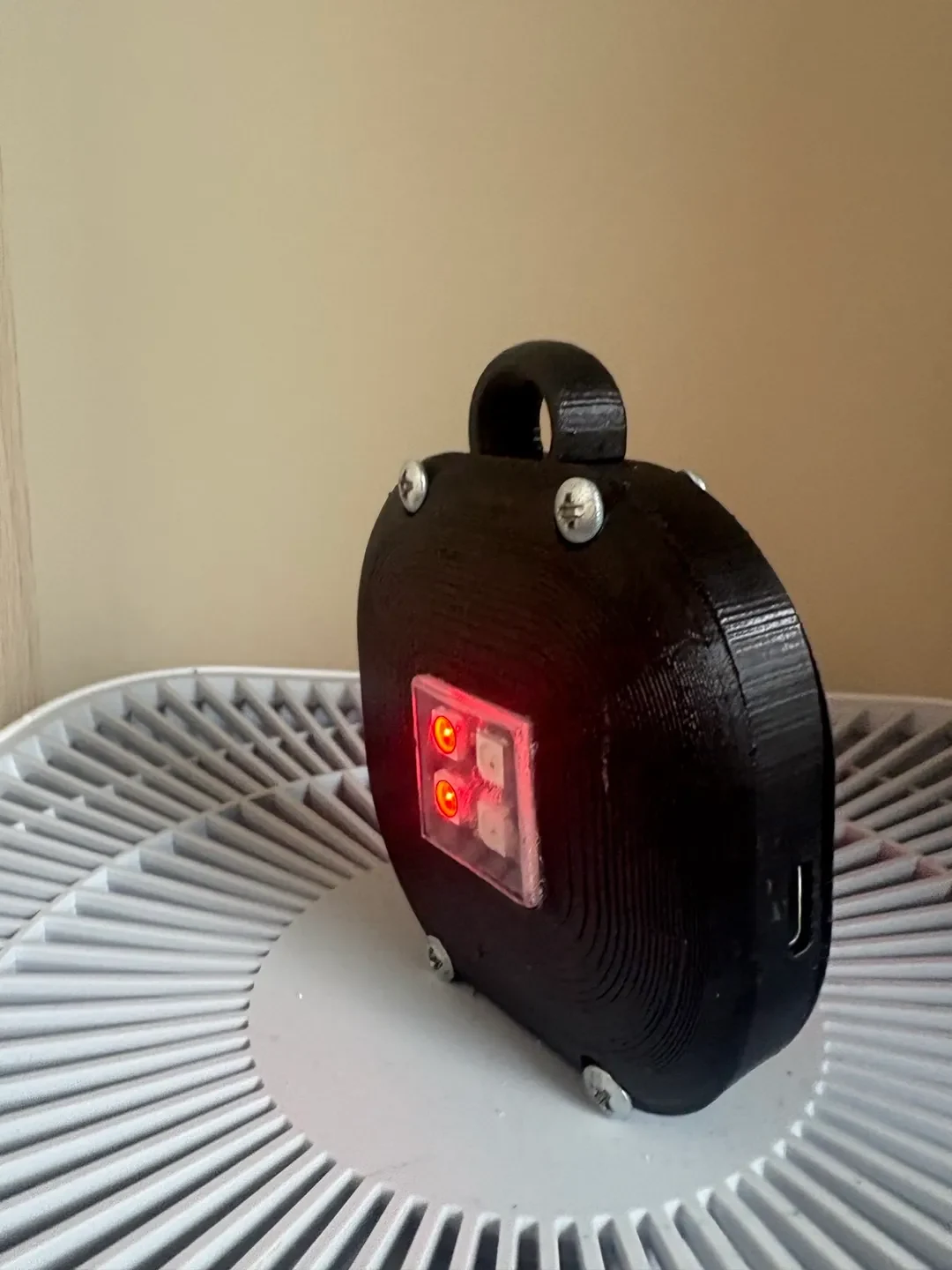

Соберите все это вместе

Когда электроника подключена и протестирована, пришло время подарить PixelPaw стильный дом! Корпус, напечатанный на 3D-принтере, был разработан для плотного и надежного размещения всех компонентов. Для этого отпечатка я использую PETG, чтобы не было острых углов, которые могли бы быть опасными. Думайте об этом как о крошечном высокотехнологичном пентхаусе для собачки. При тщательном размещении Arduino Pro Micro, светодиодных плат и любых вспомогательных схем это немного похоже на настоящую игру в тетрис, но с меньшим давлением и большим количеством мигающих огней в конце. Части корпуса соединяются винтами, образуя прочн��й и устойчивый к атмосферным воздействиям корпус. Это завершающий шаг, превращающий набор деталей в безупречный, готовый к ношению гаджет, который одновременно функционален и моден.

Итог и что можно улучшить

PixelPaw — это настраиваемый интеллектуальный светодиодный кулон на базе Arduino, который повышает безопасность и видимость домашних животных в условиях низкой освещенности. В этом инновационном подвесном светильнике используются программируемые светодиоды, позволяющие пользователям создавать уникальные световые схемы и регулировать уровни яркости, обеспечивая оптимальную видимость и индивидуальный подход. PixelPaw, помещенный в корпус, напечатанный на 3D-принтере, сочетает в себе функциональность, долговечность и игривый дизайн, обеспечивая душевное спокойствие владельцам домашних животных и стильный и безопасный аксессуар для их собачьих компаньонов.

Варианты улучшения корпуса

Текущий корпус, напечатанный на 3D-принтере, обеспечивает прочную основу, но есть несколько возможностей для улучшения:

Улучшение долговечности

электроника
