Корпус контроллера печи оплавления............

Это случай контроллера печи оплавления с поддержкой ПИД-регулятора на базе Arduino Pro Micro.

Вот GitHub проекта (код и дизайн печатной платы): https://github.com/0xPIT/reflowOvenController.

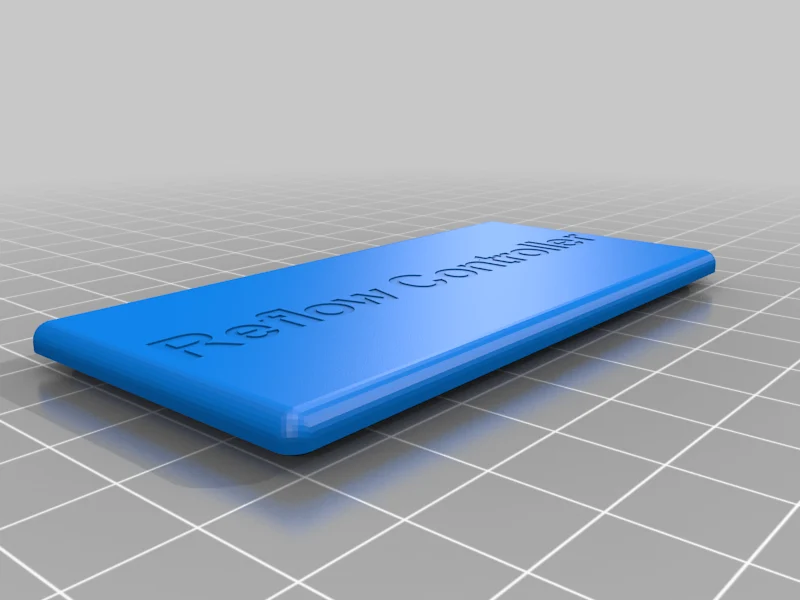

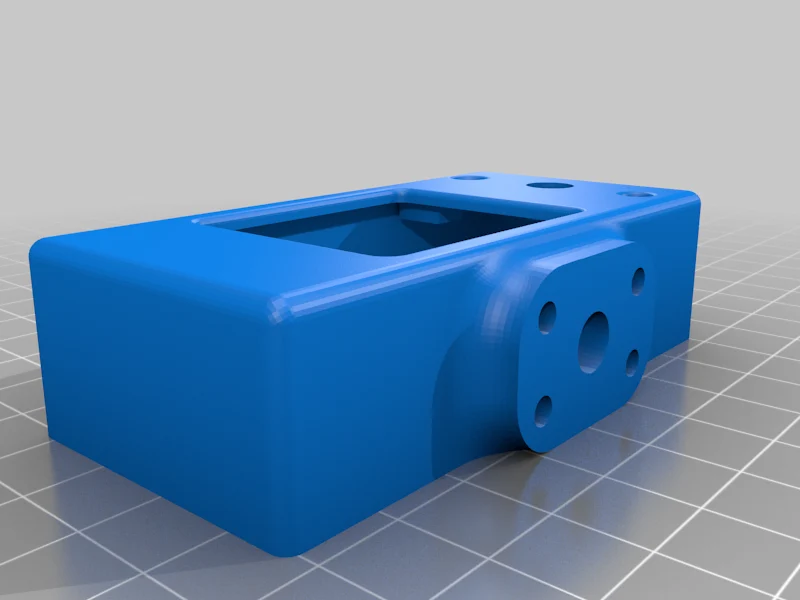

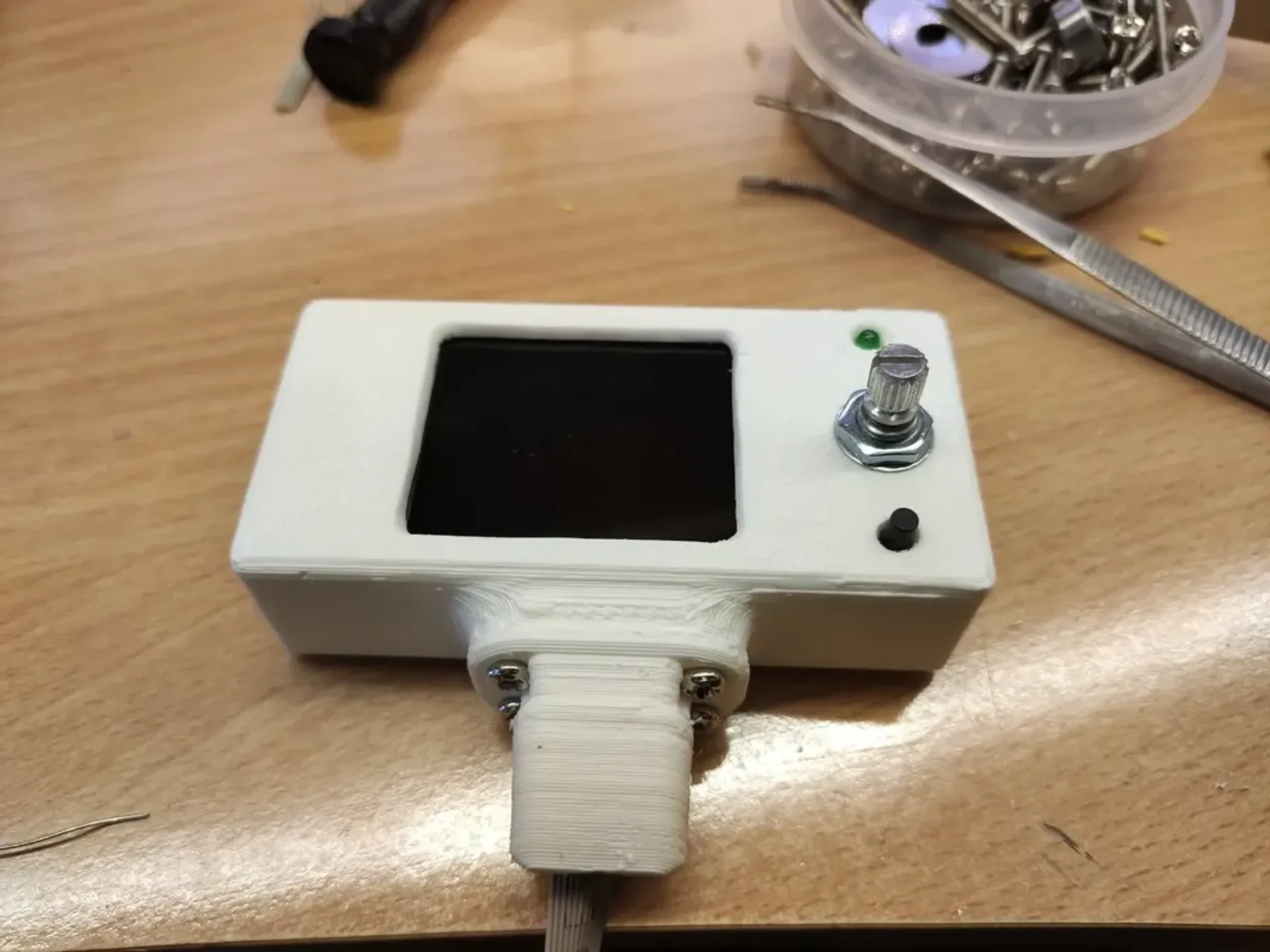

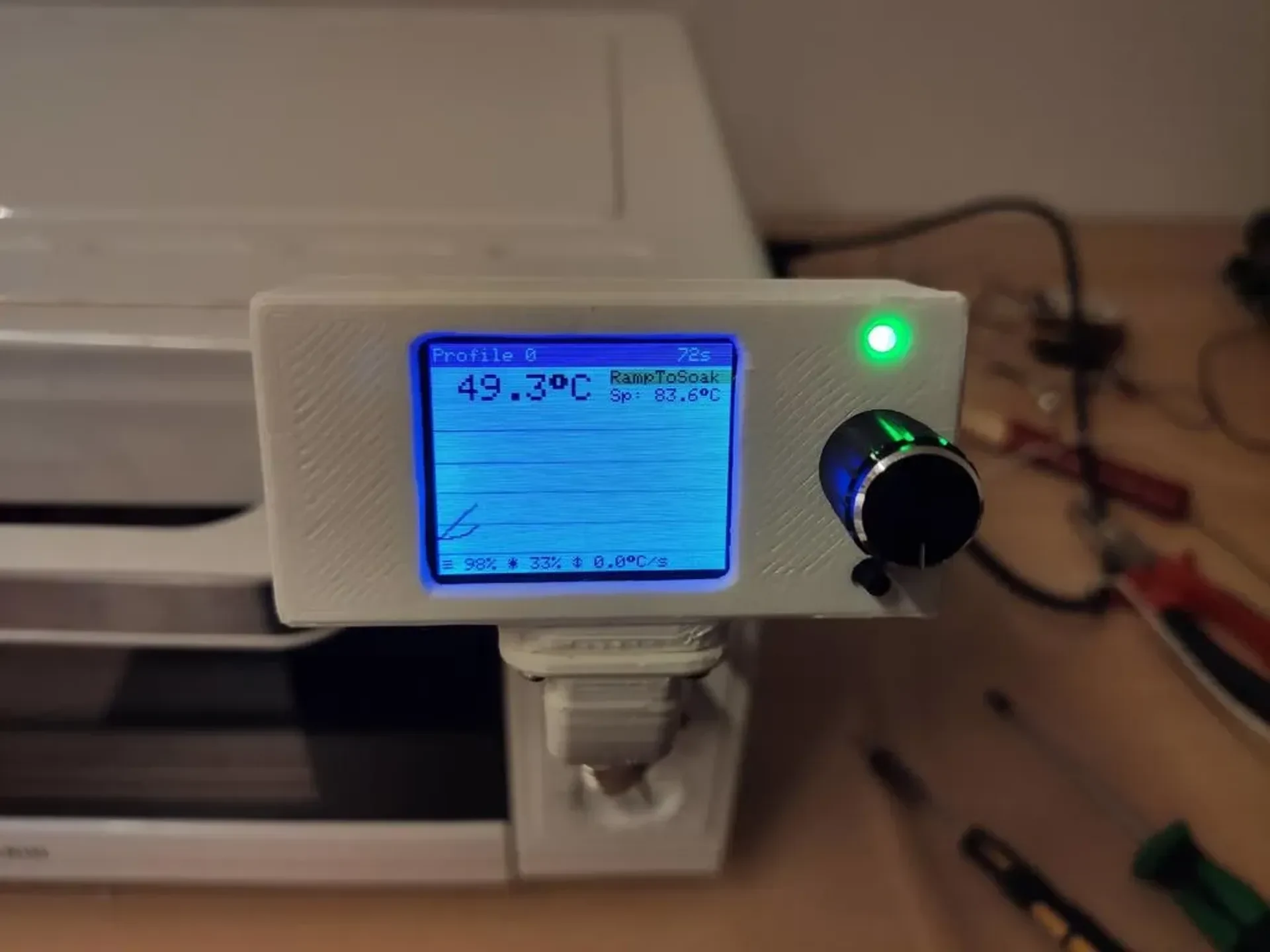

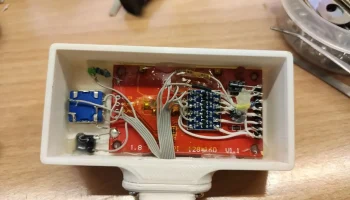

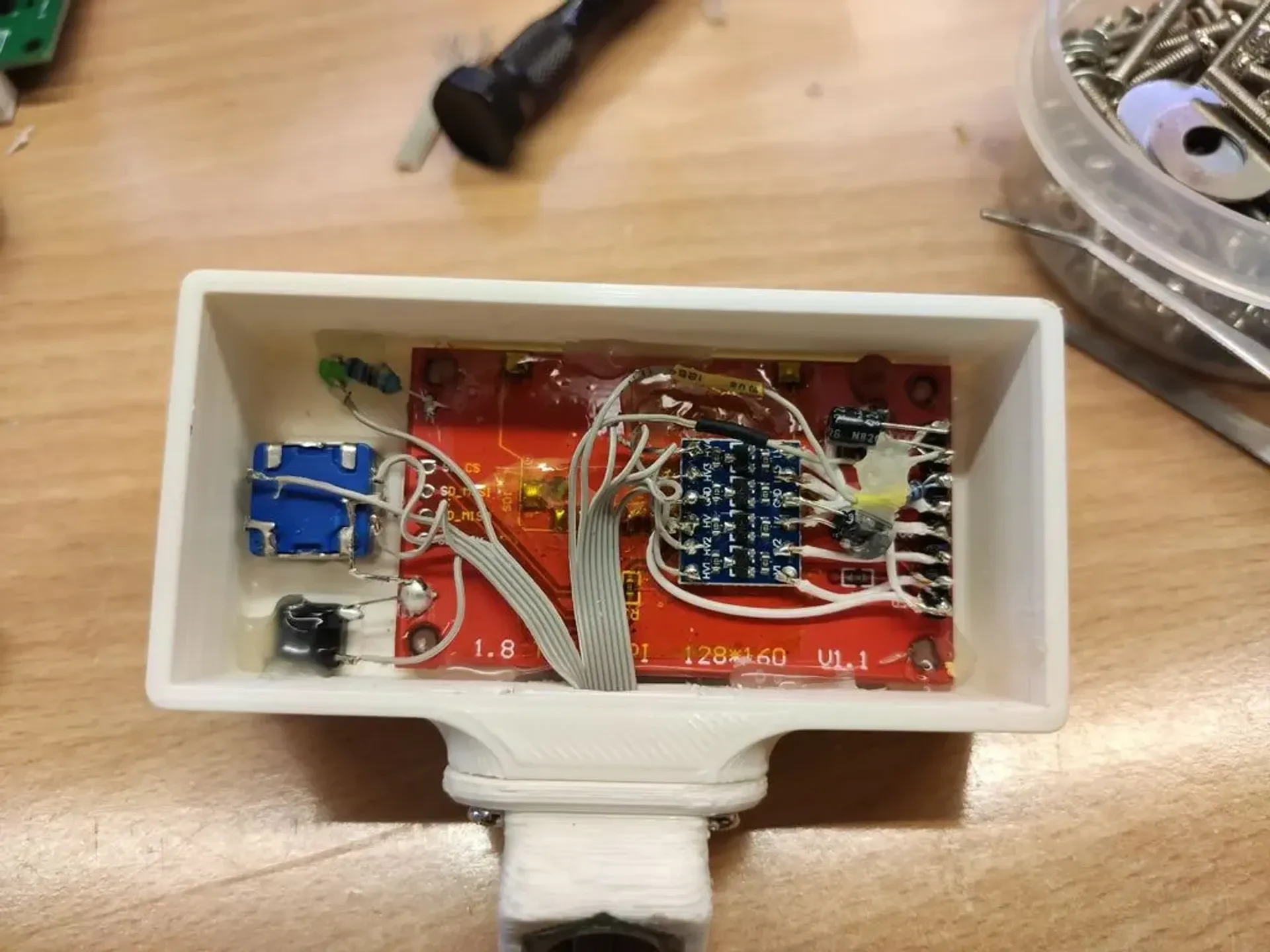

Внутри есть место для 1,8-дюймового ЖК-дисплея, одного поворотного энкодера со встроенной кнопкой, отдельной кнопки (я использую ее для сброса MCU) и 3-миллиметрового светодиода (я использую его, чтобы показать, когда MCU включает SSR).

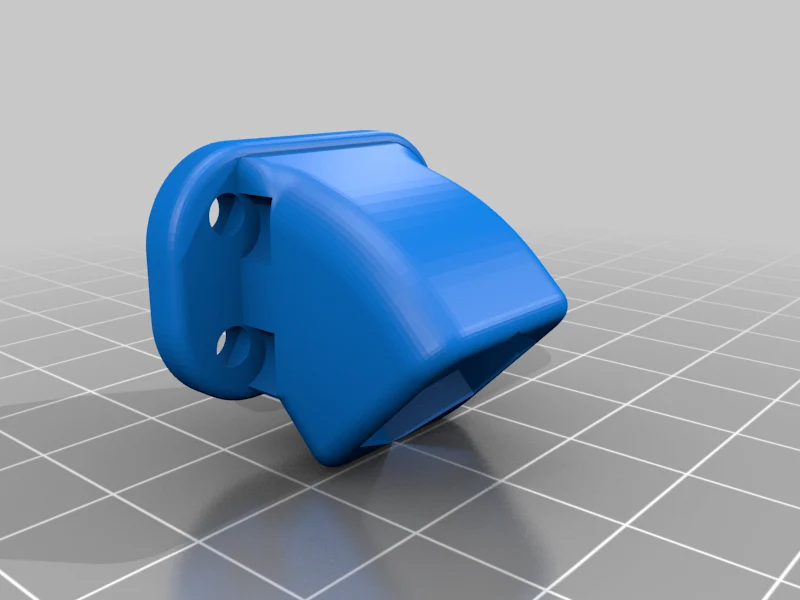

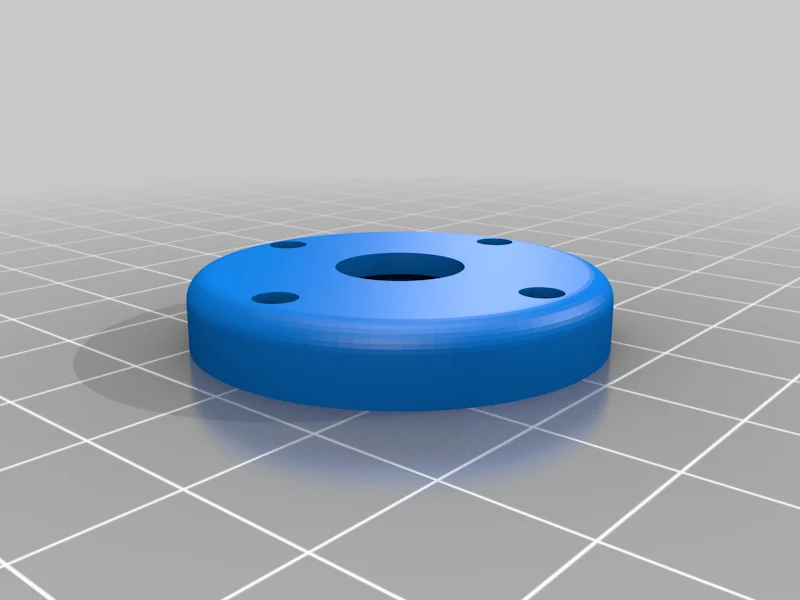

Основной корпус имеет монтажную поверхность внизу, что позволяет создавать индивидуальные монтажные решения в зависимости от того, что вам нужно.

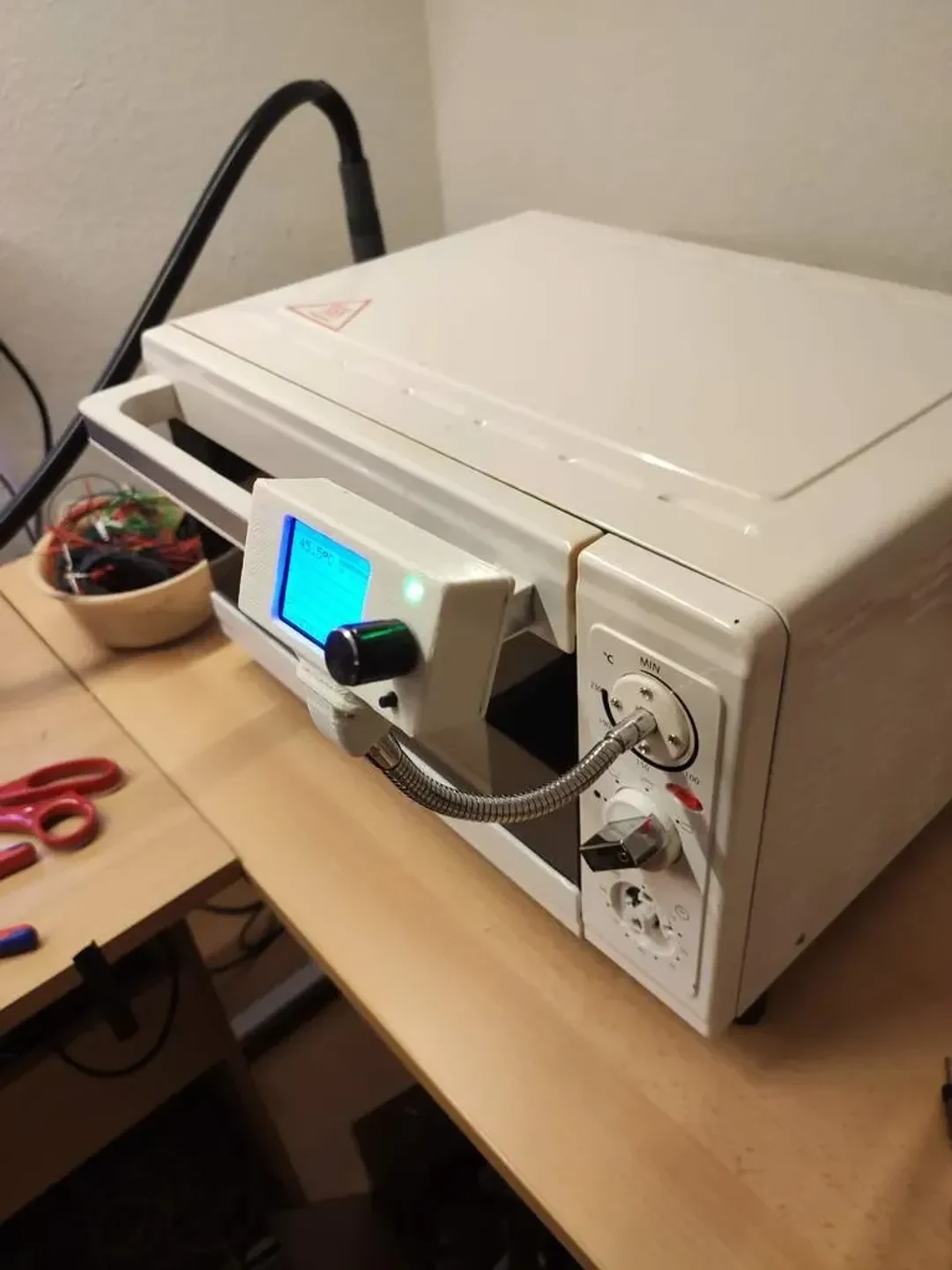

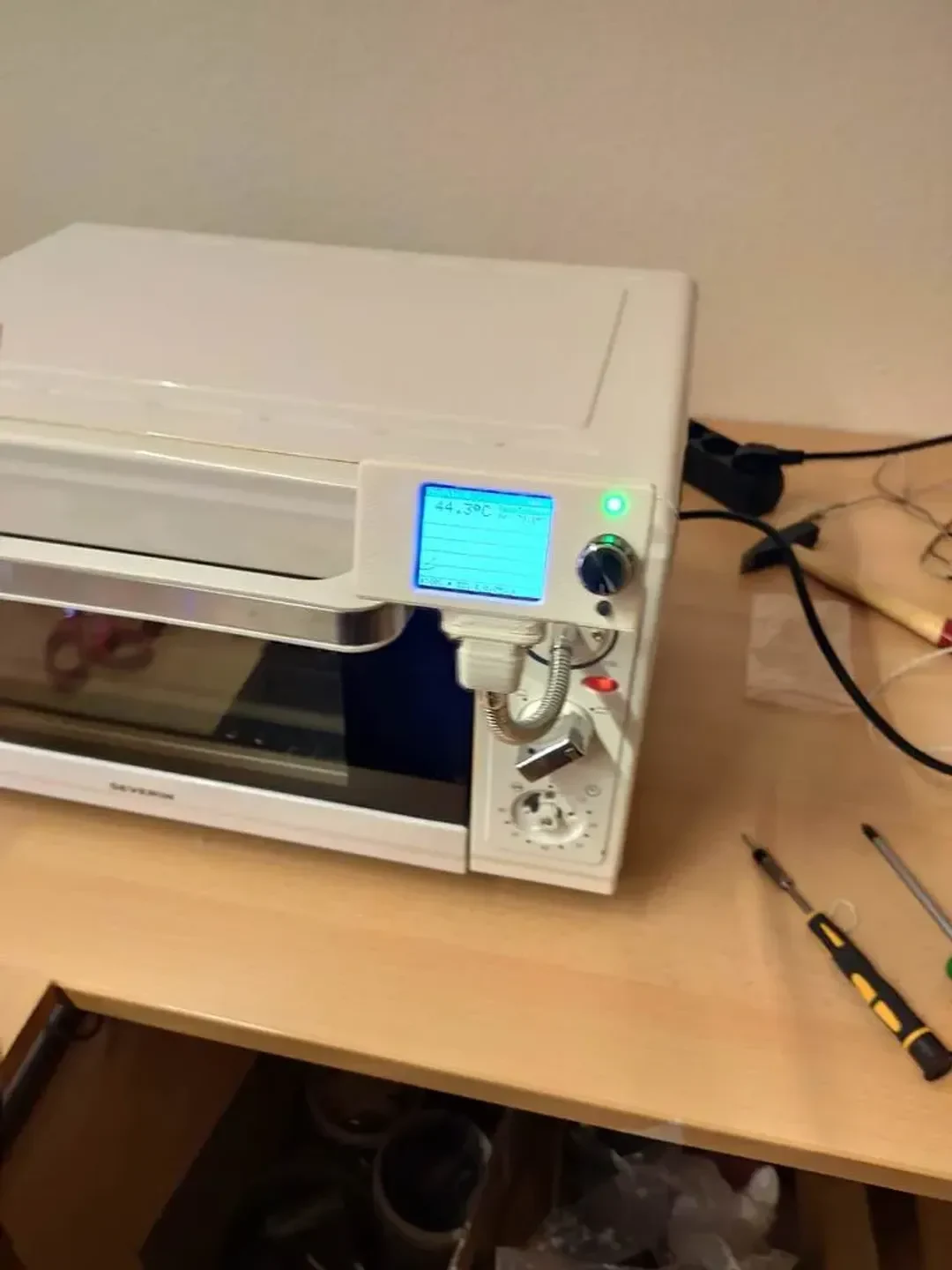

Я использовал гибкий кронштейн старой лампы, чтобы контроллер можно было свободно перемещать.

ИСПОЛЬЗУЙТЕ НА СВОЙ РИСК! БУДЬТЕ ОСТОРОЖНЫ С ВЫСОКИМ/СМЕРТЕЛЬНЫМ НАПРЯЖЕНИЕМ!

Вся мощная/высоковольтная электроника должна быть установлена внутри оригинального корпуса духовки. Обязательно используйте изолированный источник питания для Arduino и т. д. и обязательно подключите любой оголенный металл к защитному заземлению! Я решил направить сигналы на ЖК-дисплей, кнопки и т. д. через руку, а Arduino оставить на печатной плате.

Если вы создадите этот проект и захотите вернуть мне что-нибудь взамен, я буду очень рад увидеть сообщение в разделе «Делает»! :)

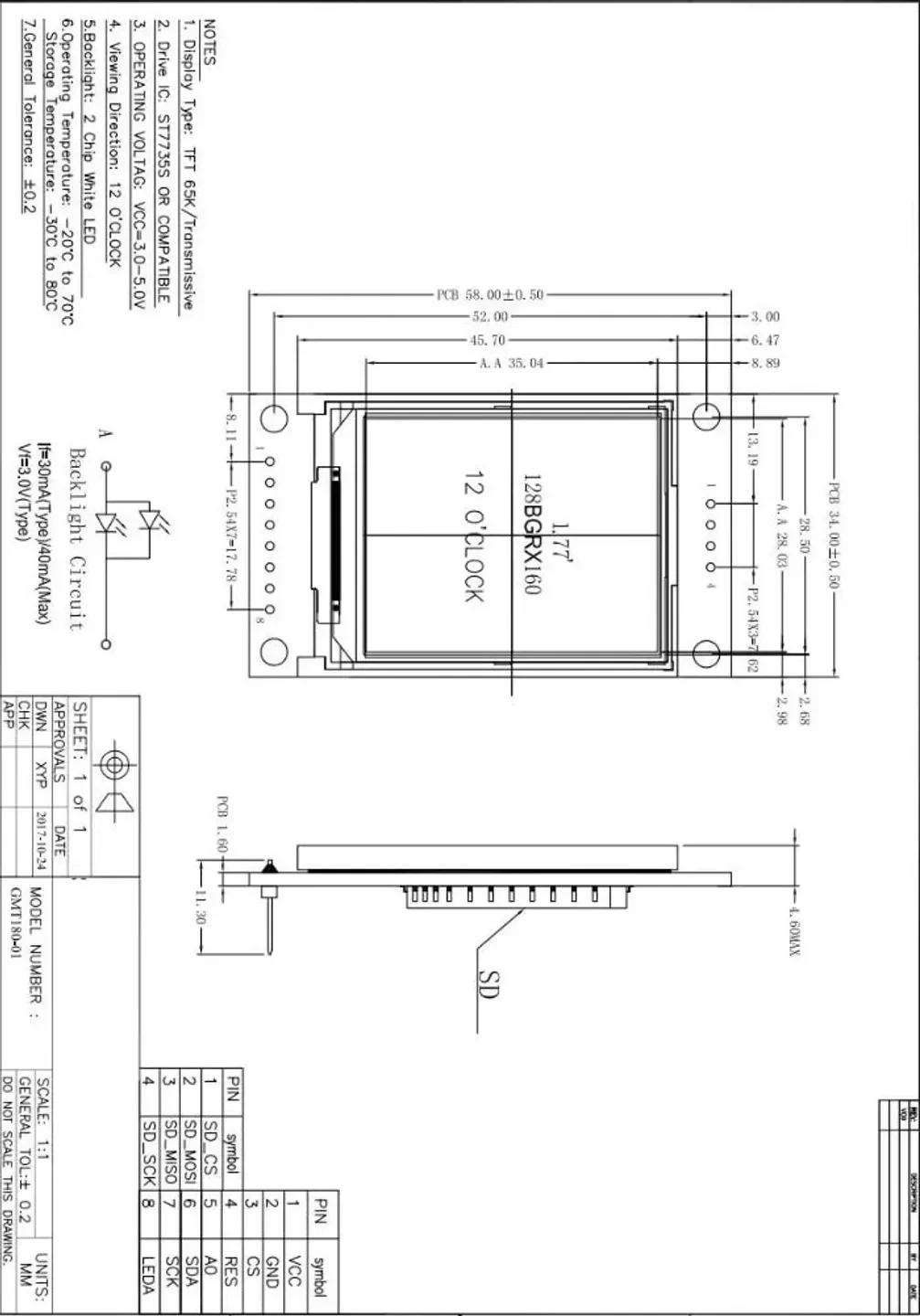

Вот пример дисплея: https://www.aliexpress.com/item/32263827143.html.
