Мини-аркадный контроллер

Привет!

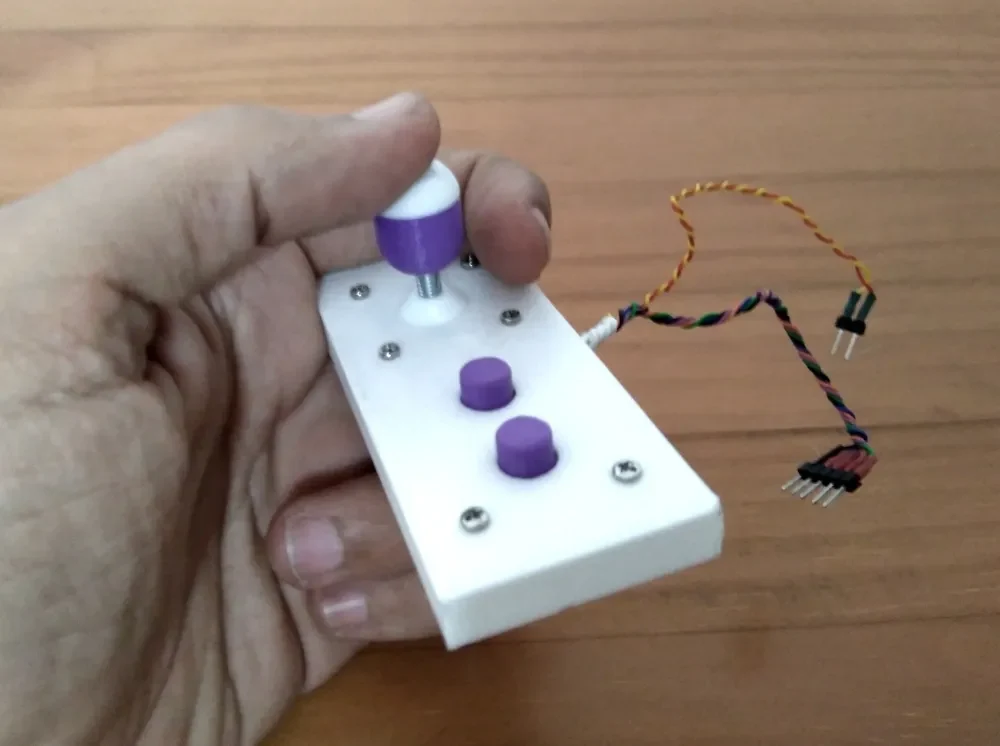

Это своего рода мини-аркадный контроллер, подходящий для проектов Arduino/Raspberry.

Джойстик работает лучше, чем я ожидал, это полноценный 8-позиционный джойстик.

Протестировал игру Street Fighter 2 на ПК через USB-кодер с использованием платы Arduino Pro Micro. Я даже могу запустить Hadokens!!!

Материалы:

Шесть винтов M2x6 мм (http://www.ebay.es/itm/272513431910)
Шесть кнопок 6x6x7 (http://www.ebay.es/itm/272584042767)
Провода (http://www.ebay.es/itm/322382620874)
Терморетрактил (необязательно, но рекомендуется) (http://www.ebay.es/itm/291026145128)

На фотографиях ниже показан процесс строительства и некоторые советы.

Разработано в 123DDesing (включите файл 123dx, чтобы вы могли адаптировать его к своим потребностям)

Надеюсь, вы найдете это полезным.

Удачи в пайке!!

Настройки печати

Принтер:

BQ Пруса i3 Гефест

Плоты:

Нет

Поддерживает:

Нет

Заполнение:

Не имеет значения

Примечания:

Используйте разрешение 0,1 для мелких деталей.

Разрешение 0,2 вполне подходит для корпуса контроллера.

Этапы строительства

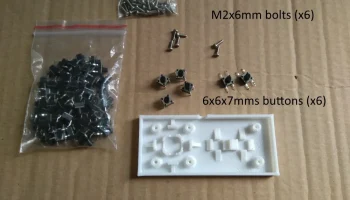

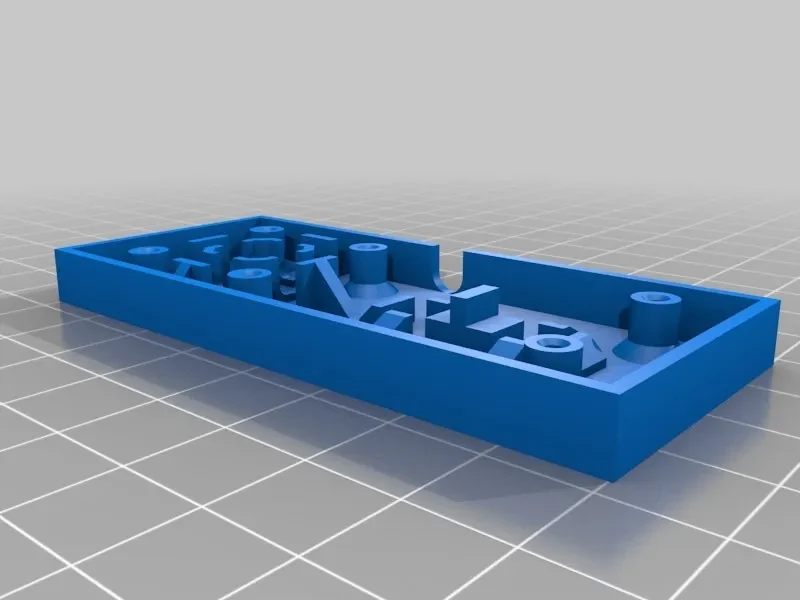

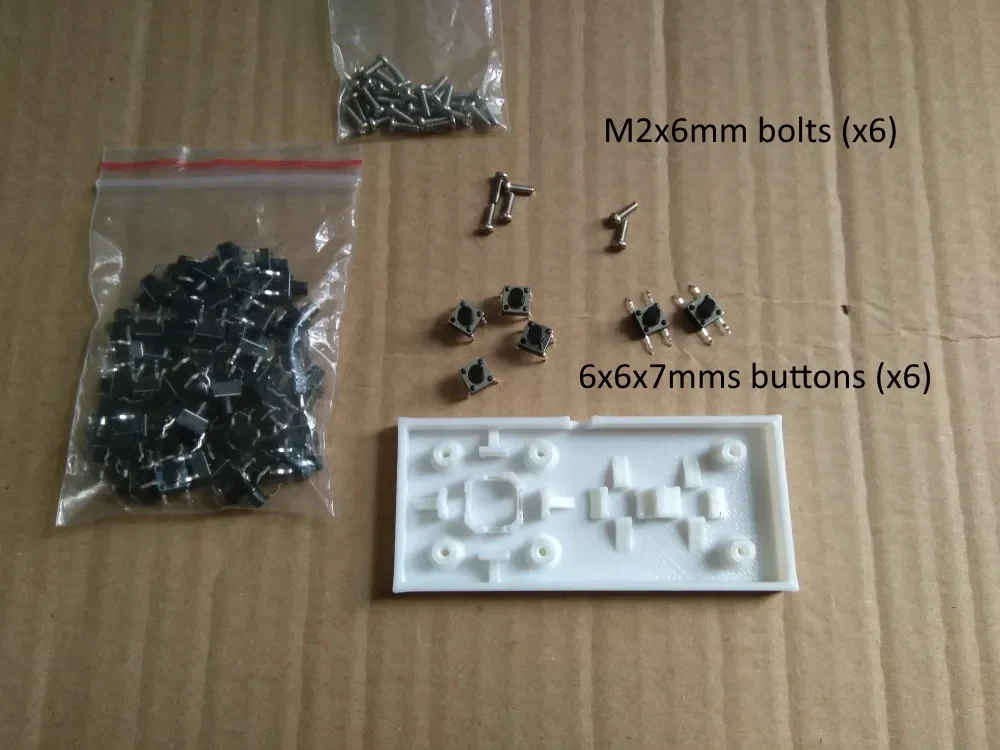

Материалы и часть gamepad.stl

Кнопки

Припаяйте линию заземления (будьте осторожны с пластиком)

Извлеките 4-позиционные кнопки

Подключение 4-позиционных кнопок

Всегда рекомендуется использовать терморетрактил.

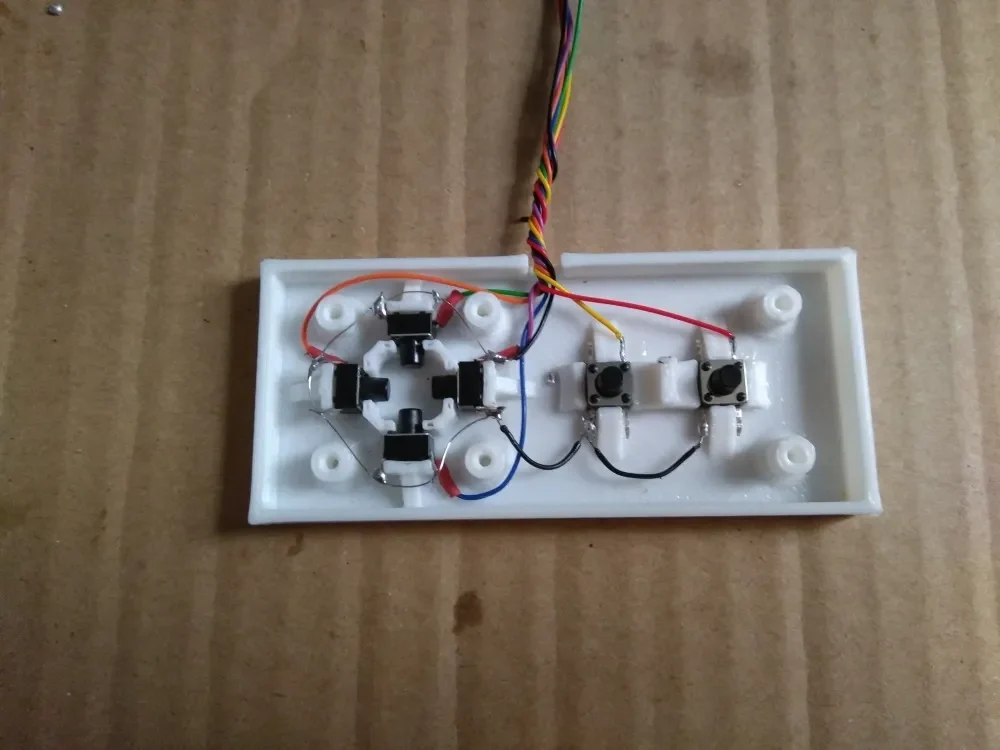

Поставьте 4-позиционные кнопки и припаяйте две другие кнопки.

Снова терморетракт для плотной посадки.

Для пайки проводов я использовал несколько штырей (только одно заземление для всех шести кнопок).

Терморетрактиль снова

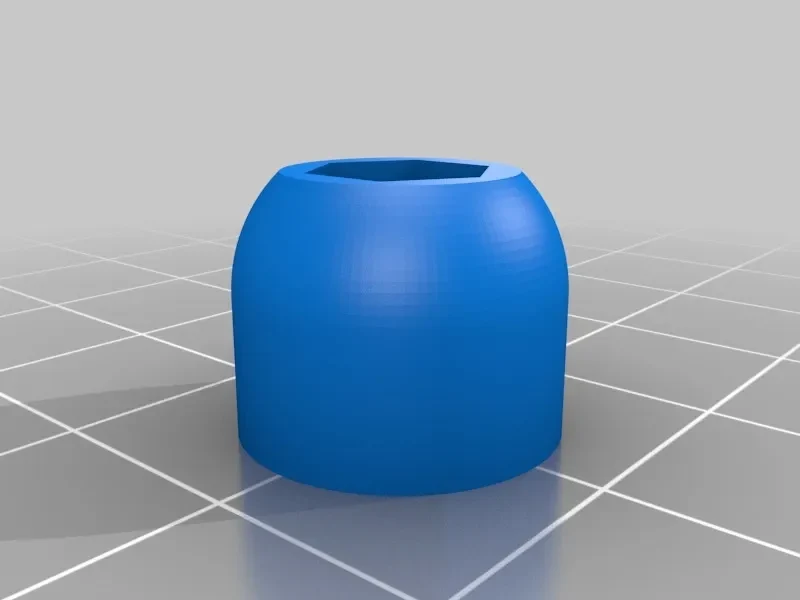

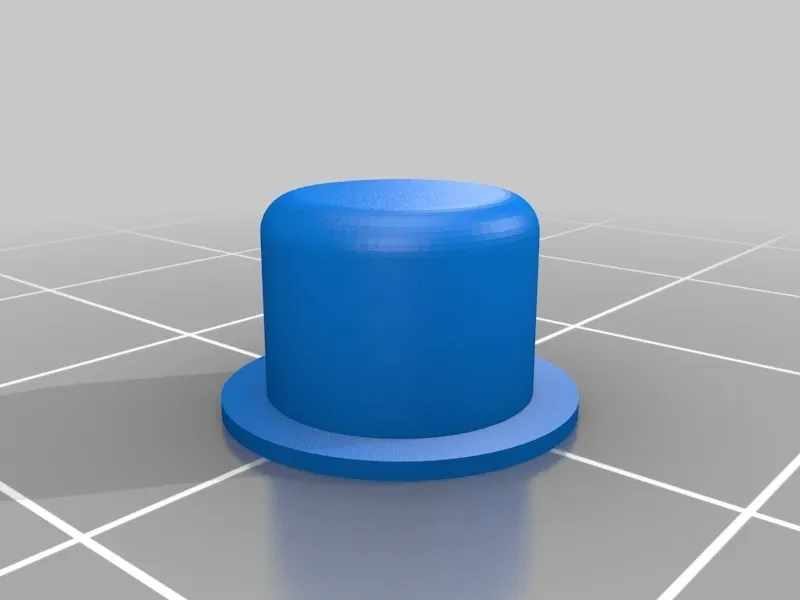

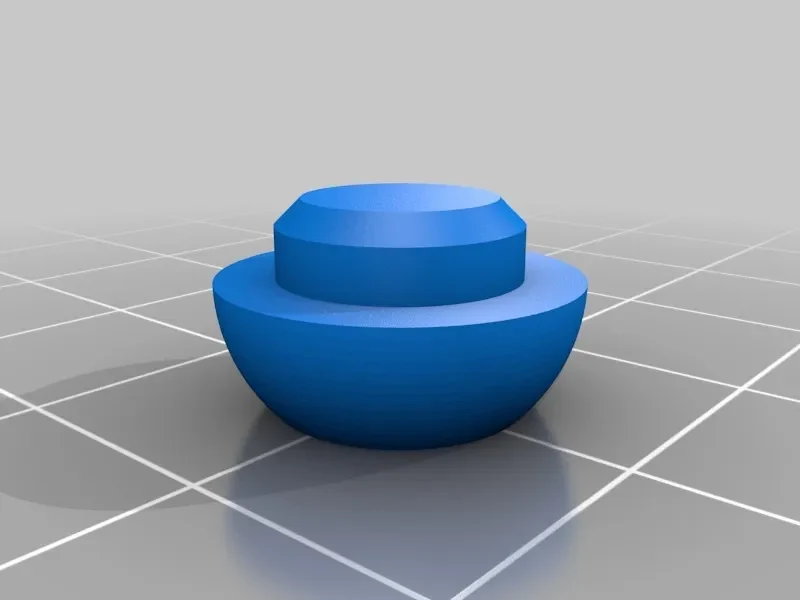

Детали джойстика (крышка, корпус и верхняя часть слева направо)

Вверните болт/гайку M4 в файле joystick_body.stl.

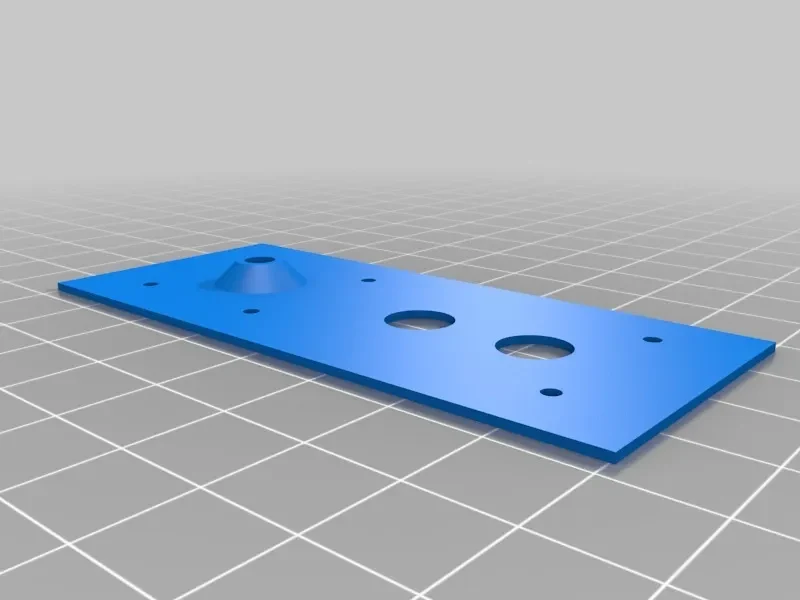

Вставляем в gamepad_top.stl и ставим джойстик_кап и joystick_top.stl

Закручивай и наслаждайся
