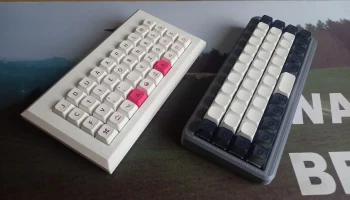

Ортолинейная клавиатура 4x10, проводная вручную............

Простая сетка 4х10 Орто. Верхнее крепление с уплотнительными кольцами или без них. Требуется ручная проводка. Совместим с любым контроллером шириной менее 24 мм и плоским вокруг порта USB.

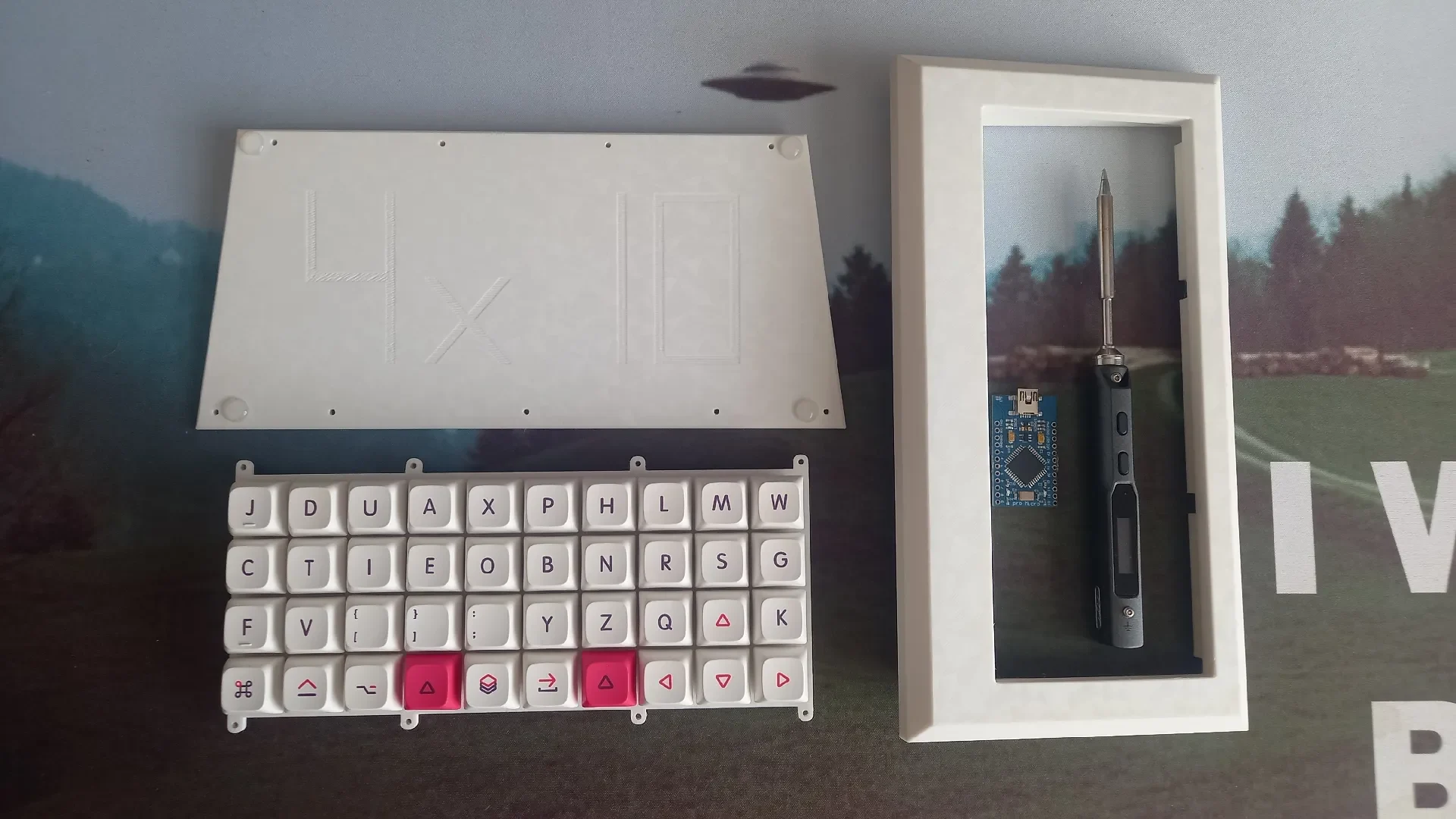

Для сборки вам понадобятся следующие инструменты и предметы:

Паяльник, припой, проволока
Пистолет для горячего клея
Микр��контроллер (Pro micro, Pico или аналогичный)
Диоды (например 1N4148) — 40 шт.
Вставки для термофиксации М2 — 19шт.
Винты М2х8мм с полукруглой головкой — 19шт.
Уплотнительные кольца 2х2мм — 16шт.
Шайбы М2 пластиковые — 8шт.
Переключатели типа MX или совместимые — 40 шт.
Ножки наклейки (рекомендуется резина/силикон) — минимум 4 шт.

Сборка

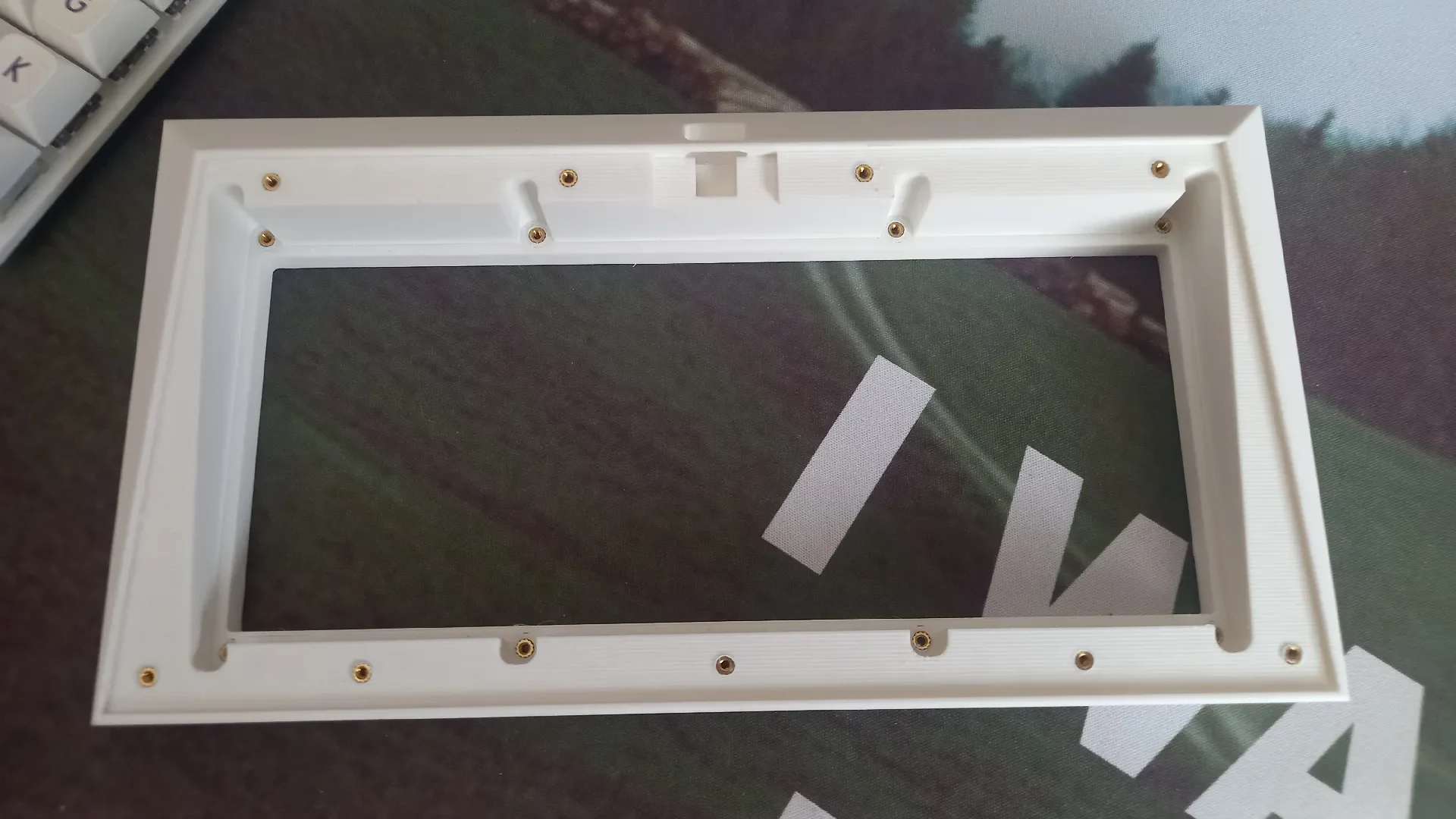

Вставьте термофиксирующие вставки. Держите паяльник при температуре печати, соответствующей используемому вами материалу. Помните о разных углах распределительной панели и нижней пластины.
Проверьте установку и привинтите панель переключателей и нижнюю пластину. При необходимости отрегулируйте углы вставки.
Подключите матрицу переключателей и контроллер.
Собрать и прошить прошивку. Проверьте все.

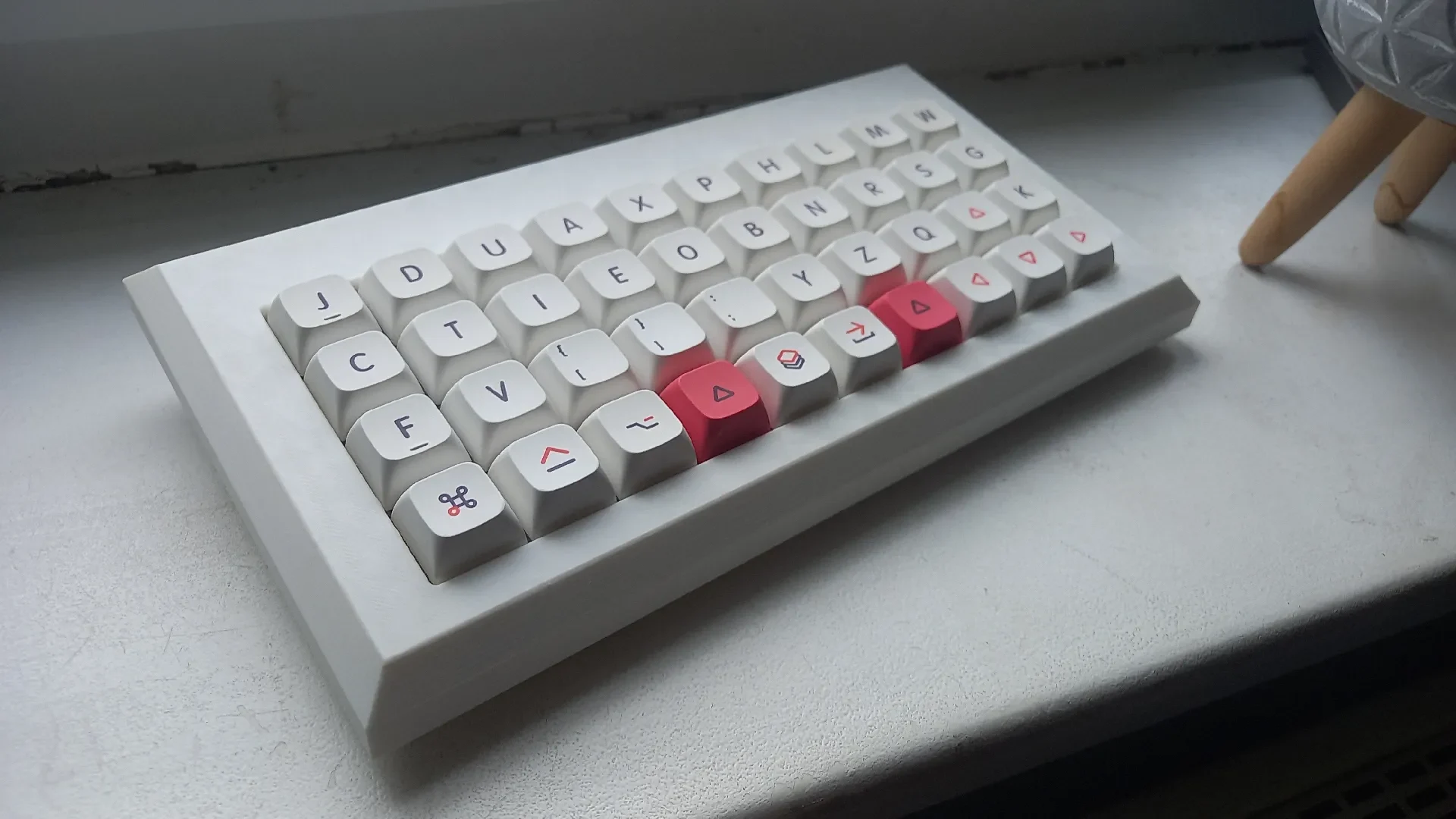

Финальная сборка.
Добавьте ножки в каждый угол нижней пластины.

Ресурсы по проводке и прошивке

https://docs.qmk.fm/hand_wire

Правки:

Добавлены файлы .step.
изменена на более открытую лицензию
