Монтажные выступы для 1,3-дюймового OLED-дисплея............

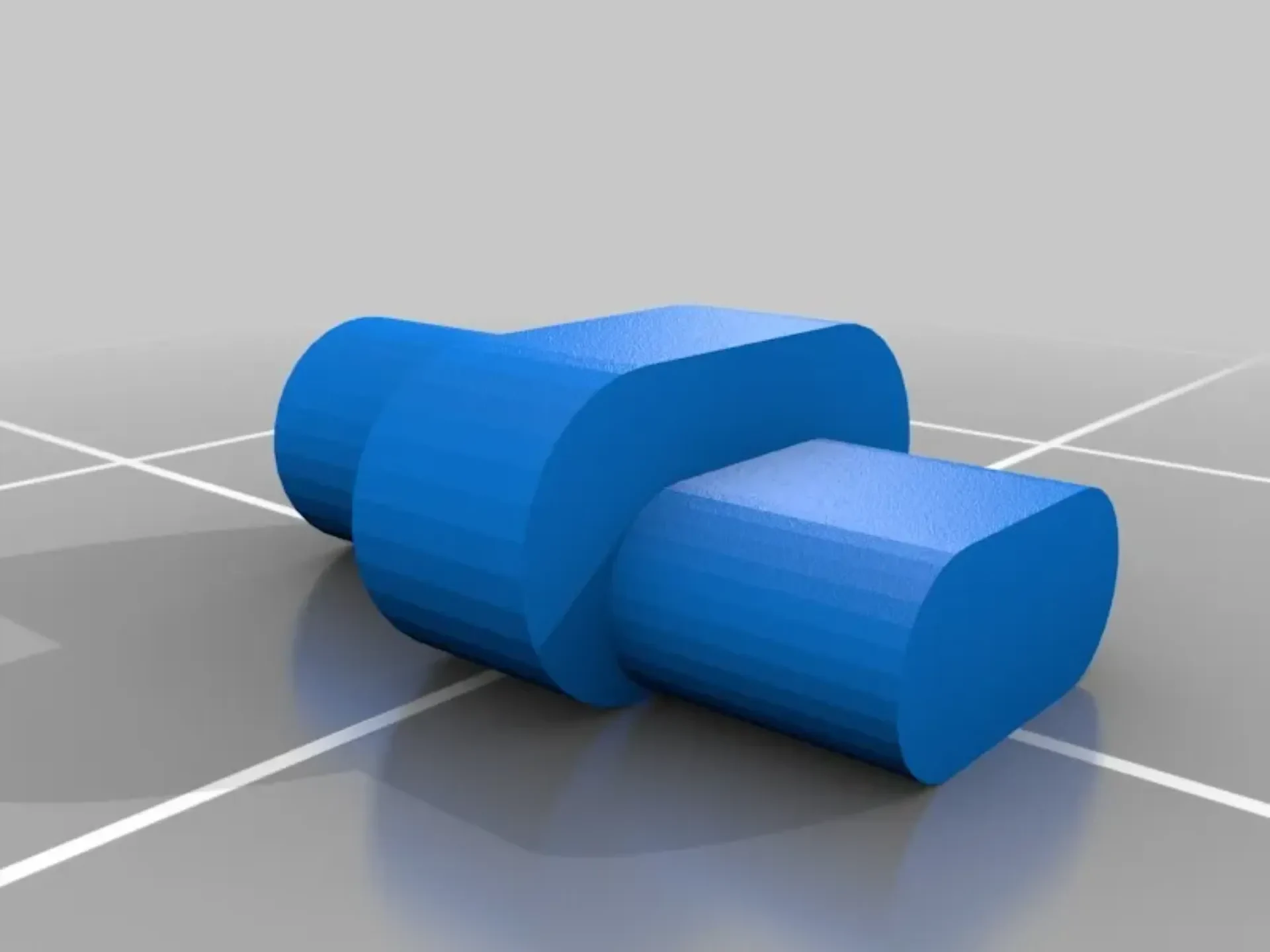

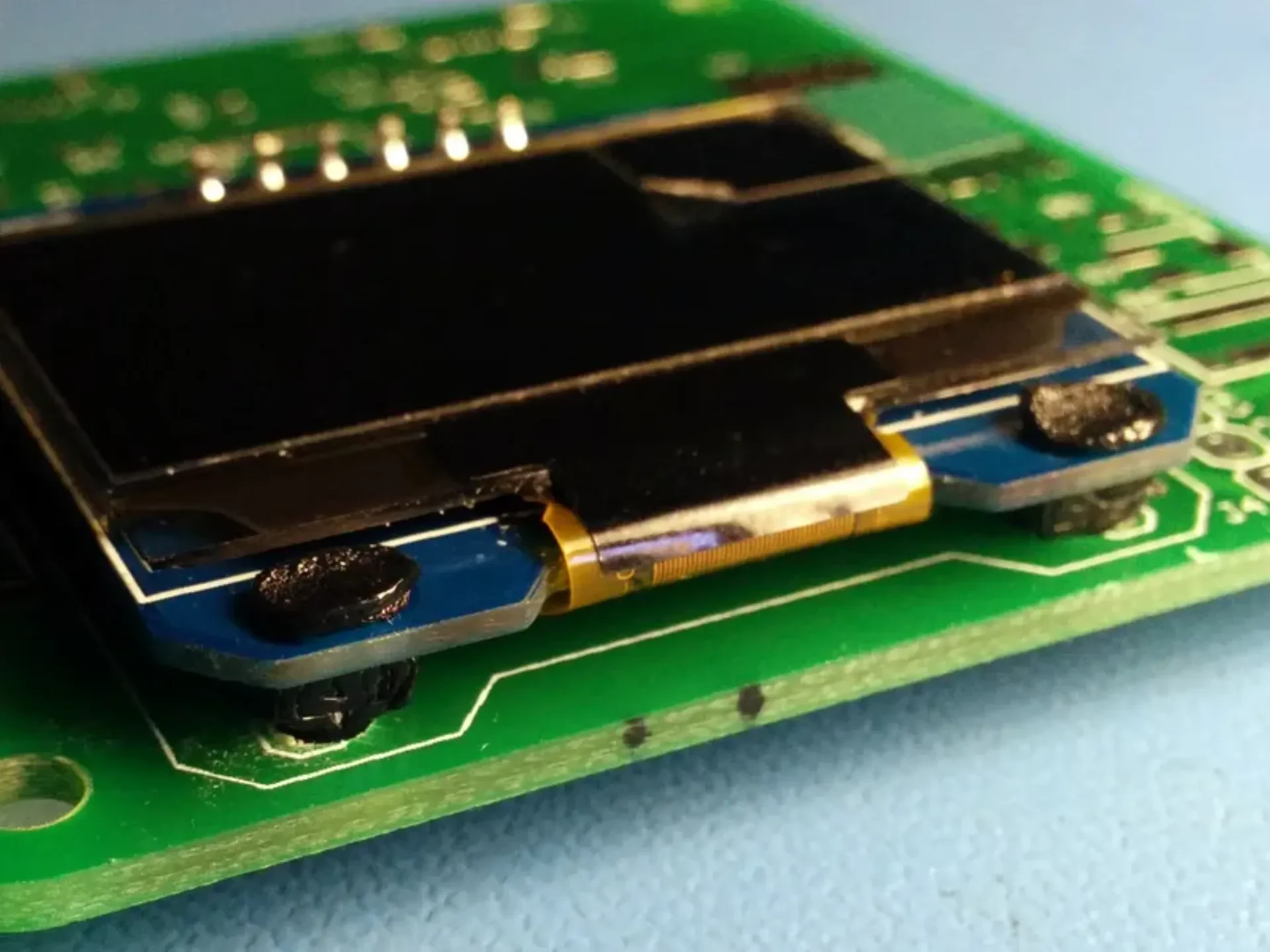

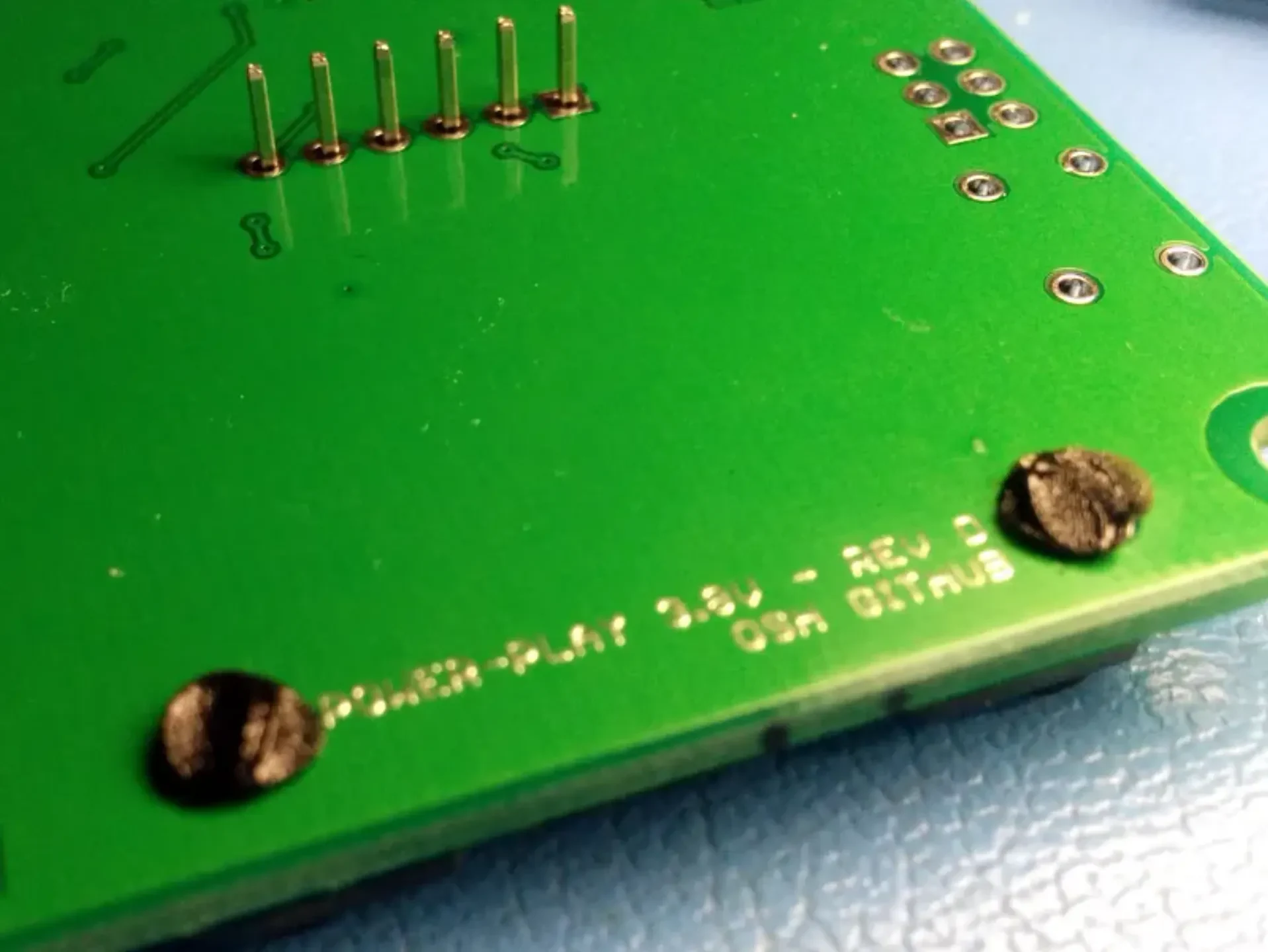

Это одноразовые монтажные выступы для 1,3-дюймового OLED-дисплея, такие как модели Heltec, которые можно найти на eBay. Они вставляются между дисплеем и основной платой и приклеиваются боковой стороной горячего паяльника. Модель изготавливается по индивидуальному заказу, но STL по умолчанию требует наличия двух 3-миллиметровых сверл на основной плате. Крепления эксцентричны для упрощения печати, и для этого необходимо, чтобы отверстие печатной платы было слегка смещено от центральной линии двух монтажных отверстий дисплея. крепл��ния используются только в двух из четырех отверстий дисплея, поскольку другая сторона крепится штырями разъема, припаянными к основной плате.

Я напечатал свой с помощью черного PLA на принтере prusa I3V от MakerFarm, используя сопло 0,4 мм и слои толщиной 0,2 мм, нарезанные Cura. Возможно, вам придется изменить размеры, чтобы они соответствовали допускам вашего принтера.
