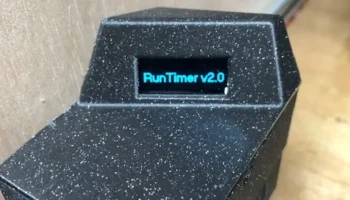

Счетчик времени работы v 2.0

Это ремейк счетчика времени выполнения B-labz v1.0, созданного для использования с чипом FM25L16B Fram.

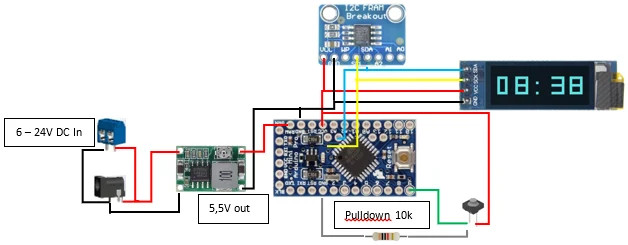

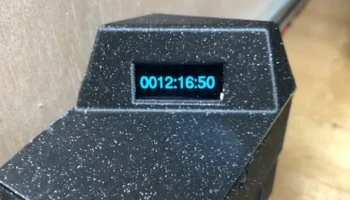

Цель этого проекта — создать счетчик времени работы для ваших машин, таких как 3D-принтер или лазерный модуль на станке с ЧПУ, или любого другого типа рабочего времени, которое вы хотите подсчитывать и сохранять. Питание поступает от контакта 6-24 В одной из машин, оно преобразуется понижающим преобразователем mini 360 в напряжение 5,5 В для микроконтроллера (подключается к контакту RAW), другие компоненты питаются от контакта VCC Pro Mini. Преимущество «Фрама» в том, что он сохраняет сохраненные данные даже при отсутствии питания. И сделает это примерно 10 миллиардов раз. Когда подача электроэнергии возобновится, работа начнется с того места, где остановилась раньше, поэтому потери времени не будет даже в случае сбоя питания.

Что изменено:

Fram FM25L16B-GTR заменен коммутационной платой Adafruit с чипом MB85RC256V. Для этого требуется новый адаптированный код Arduino.

Теперь проводка размещена на вторичном отпечатке, который будет содержать все детали, а микроконтроллер и Fram размещены в гнездовых разъемах на отпечатке. В этом случае вы можете изменить эти компоненты для обновления или другого использования в будущем.

Дисплей подключается по протоколу I2C и 4-контактному проводу JST-XH, что обеспечивает гибкость размещения.

Mini 360 получает питание через разъем постоянного тока или винтовой разъем, оба соединены параллельно.

Для сброса памяти Fram добавлена ​​дополнительная кнопка сброса (после удержания ее в течение 3 секунд время обнуляется).

Новый код пишется на основе старого.

Библиотеки, используемые для Arduino Pro Mini:

Используемая библиотека Fram: FRAM_I2C ( https://github.com/RobTillaart/FRAM_I2C)

Используемая библиотека Oled: U8g2_Arduino ( https://github.com/olikraus/U8g2_Arduino )

Приложения прилагаются:

Исходный код Arduino: RunTimer_code.ino

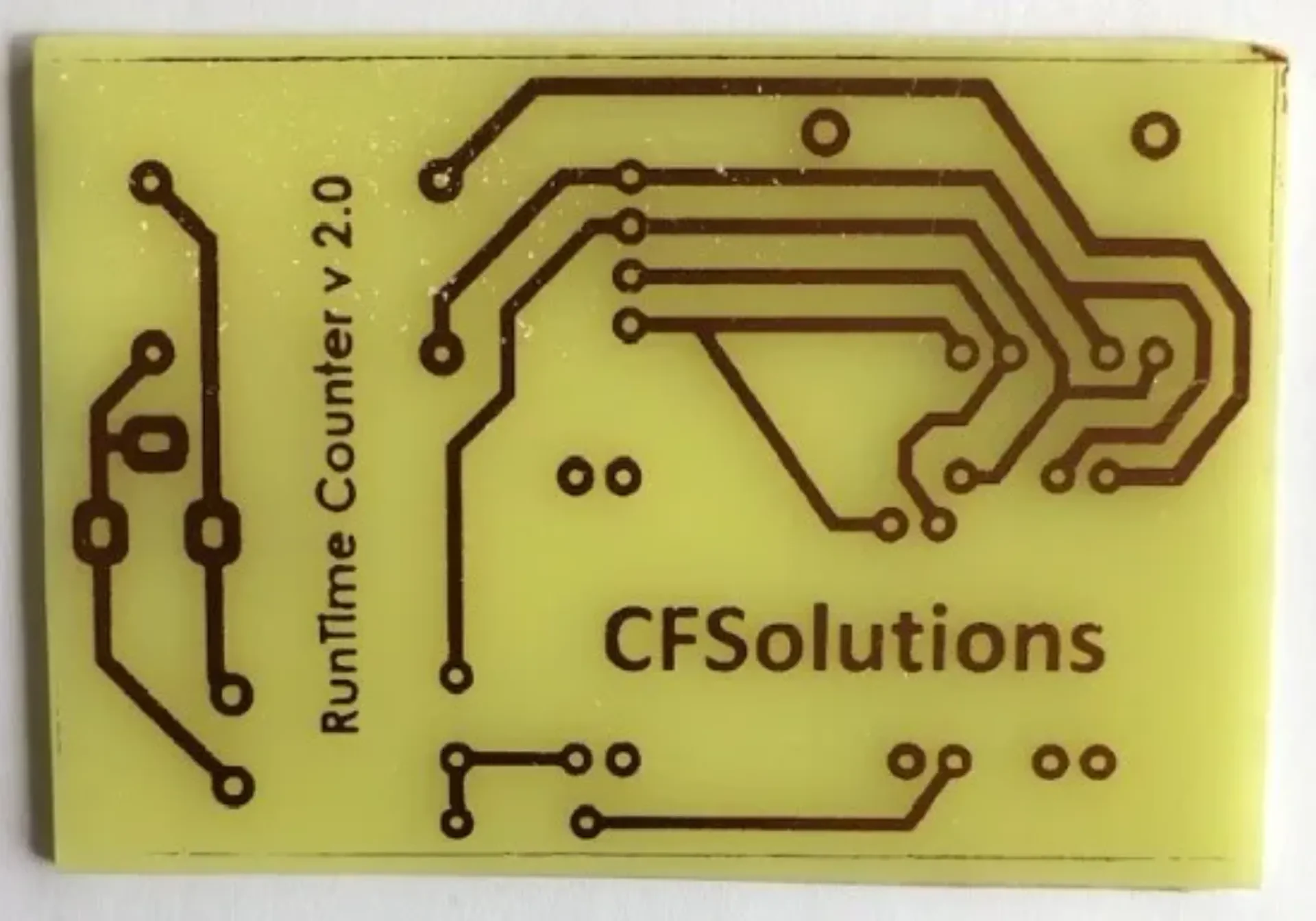

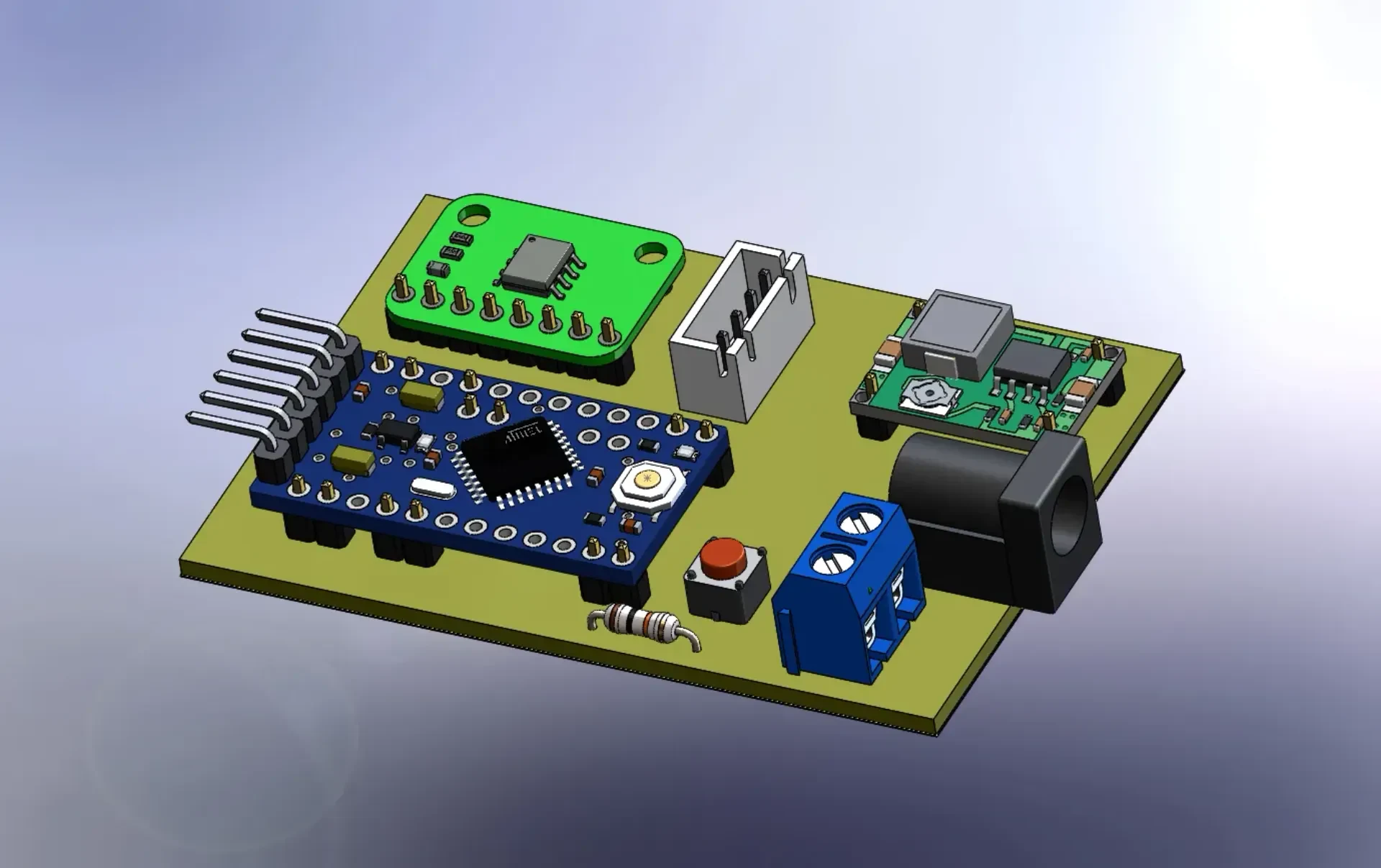

Макет печати в формате PDF Размеры печати: 42 x 62 мм.

Аппаратно�� обеспечение:

Версия Arduino Pro Mini 5 В (https://aliexpress.com/item/1005002995142159.html)

Понижающий преобразователь Mini 360 DC-DC (https://aliexpress.com/item/1005001505367325.html)

0,91-дюймовый oled-дисплей ( https://nl.aliexpress.com/item/1005003081777701.html )

Коммутационная плата Fram (https://nl.aliexpress.com/item/1005003077716200.html)

FT232RL FT232 Ftdi Usb ( https://nl.aliexpress.com/item/32460118879.html ) Интерфейс, необходимый для отправки программного кода с компьютера (USB) на Pro Mini (последова��ельный)

Гнездовой и вилочный разъемы, гнездо постоянного тока, вилка для печатного монтажа, винтовая клемма, резистор 10 кОм, тактовый переключатель, 4-контактный разъем JST-XH для печатного монтажа и 2 гнездовые 4-контактные гнездовые вилки JS-XH (для дисплея).

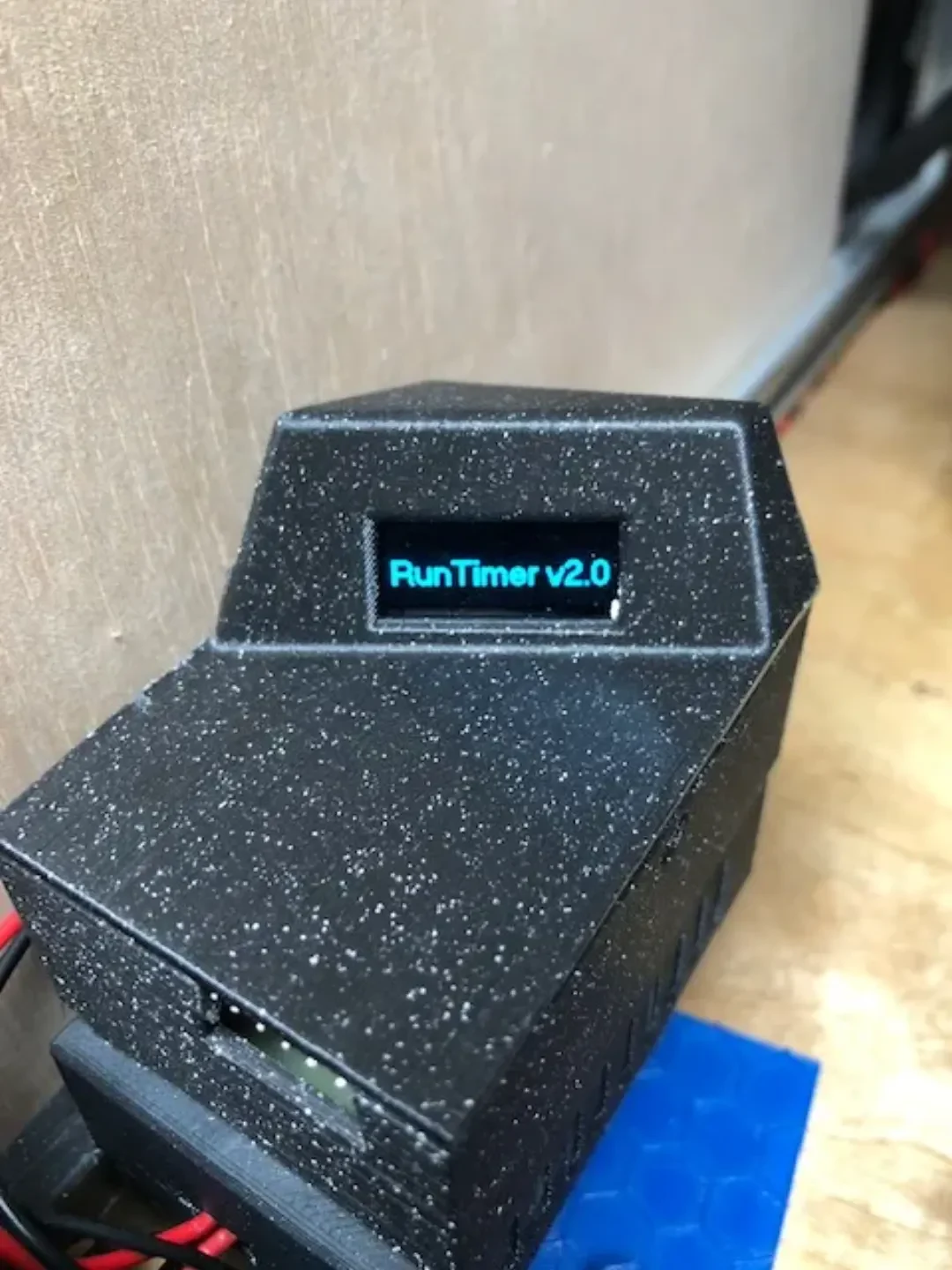

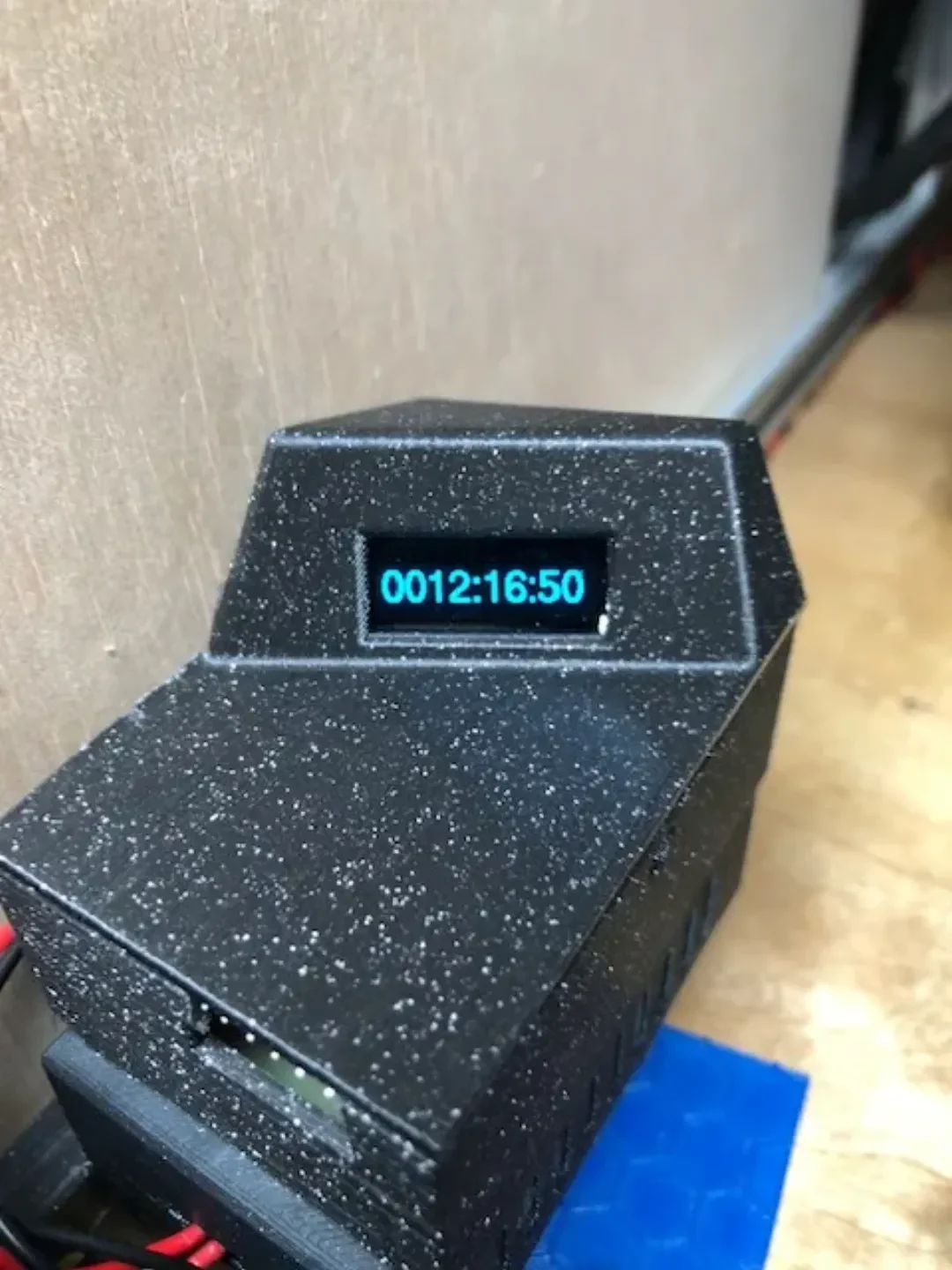

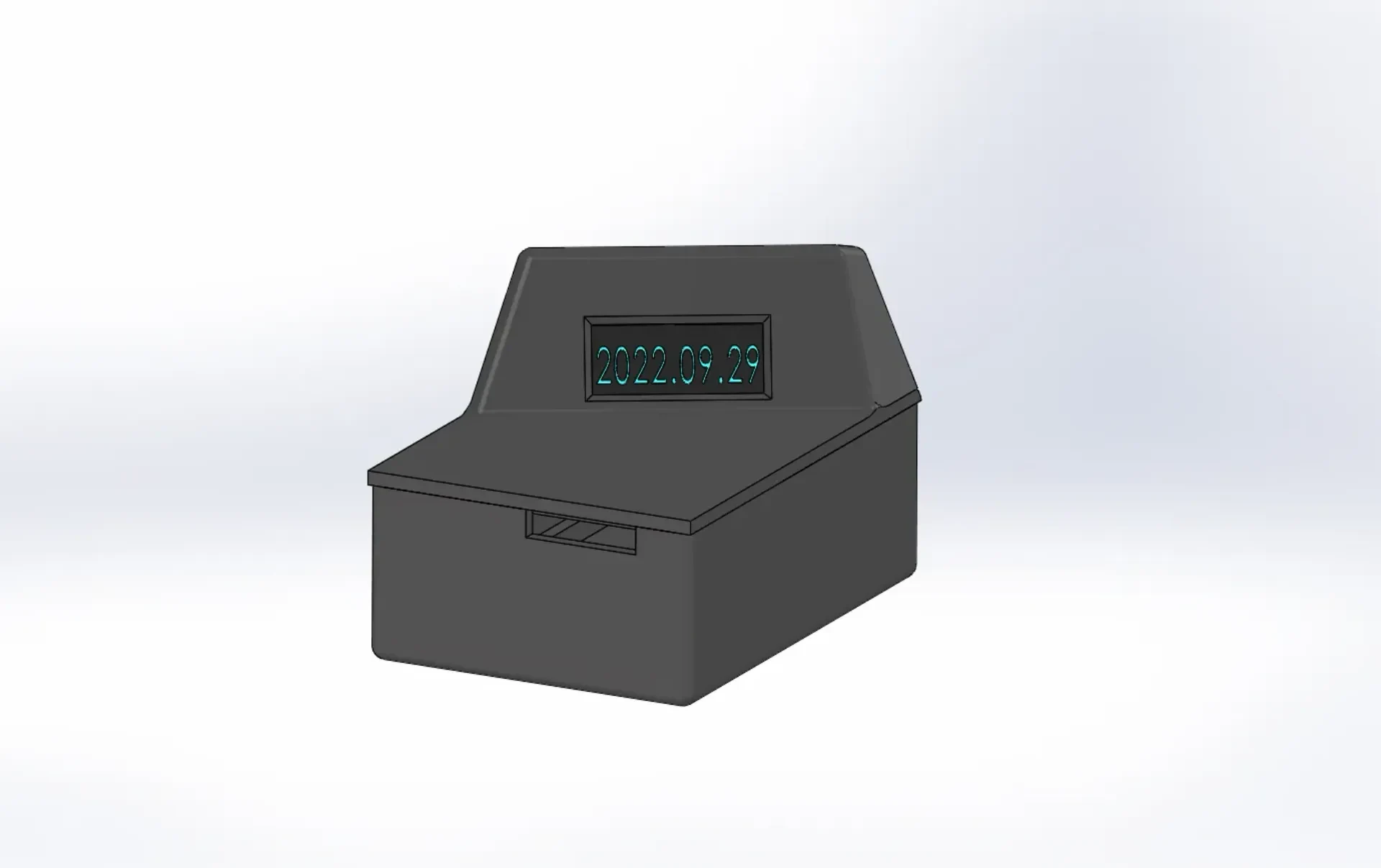

Добавлен отдельный дисплейный блок, который можно использовать для размещения рядом с вашей машиной. Первая часть — это корпус для печати. Вторая часть — крышка с дисплеем (она с креплением на двусторонний скотч).
