Детали вентилятора мини-двигателя постоянного тока..........

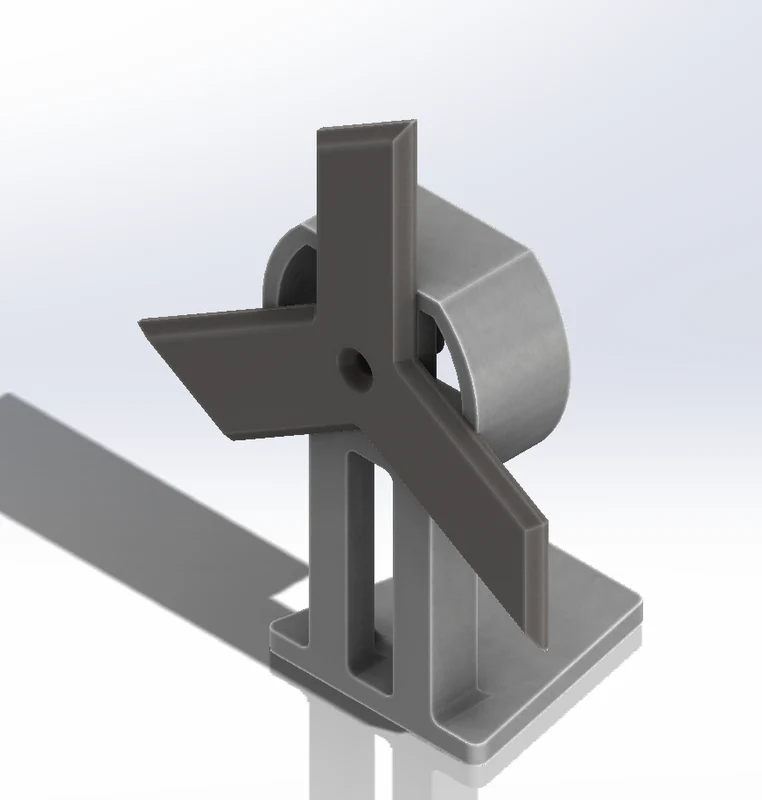

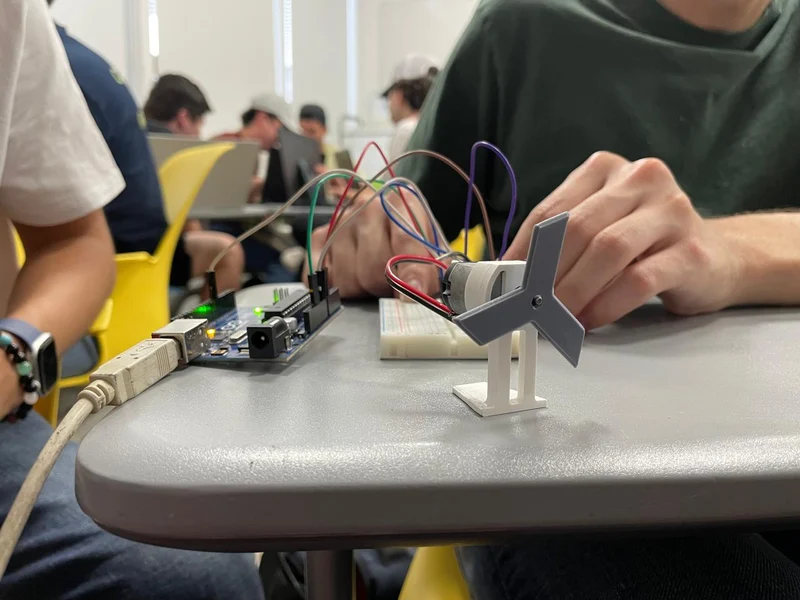

Простая конструкция, имитирующая вентилятор, была создана для визуализации вращения мини-двигателя постоянного тока для курса электродвигателей. Он был напечатан на 3D-принтере с использованием материала PLA.

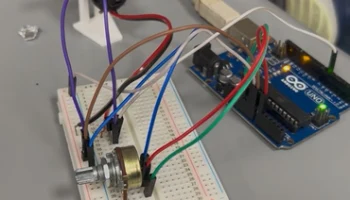

В ходе сеанса была построена схема управления скоростью двигателя постоянного тока. Для сборки схемы были использованы Arduino UNO, мини-двигатель постоянного тока, потенциометр B1K, транзистор NPN-BC547, перемычки DuPont и макетная плата. Ниже приведена принципиальная схема и код.
СХЕМА ЦЕПИ
КОД ДЛЯ ARDUINO IDE
const int ledPin = 6; // Вывод подключен к базе транзистора
const int analogPin = A0; // Вывод, подключенный к потенциометру
int val = 0; // Переменная для хранения показаний потенциометра
int leerRPM() {
int rpm = map(analogRead(analogPin), 0, 1023, 0, 2467); // Сопоставляем вход с диапазоном оборотов в минуту
возврат оборотов в минуту; // Возвращаем значение числа оборотов в минуту
}
void setup() {
pinMode (ledPin, ВЫХОД); // Устанавливаем вывод управления транзистором как выход
Серийный.начало(9600); // Инициализируем последовательную связь
}
void loop() {
val = analogRead(analogPin); // Читаем входные данные потенциометра
AnalogWrite(ledPin, val / 4); // Масштабируем значение так, чтобы оно соответствовало диапазону 0-255 для ШИМ.
// Выводим значение числа оборотов в минуту на последовательный монитор
Serial.print(«RPM = „);
Serial.print(leerRPM());
Serial.println(“об/мин»);
задержка(500); // Небольшая задержка, чтобы избежать переполнения последовательного монитора
}
Стоит отметить, что в коде используется функция для считывания оборотов двигателя. Эта функция требует предварительной калибровки, начиная с расчета процентной доли аналогового сигнала от потенциометра.
Это значение составляет 183/1023 = 0,17888563049853372434017595307918.
Затем было записано замедленное, синхронизированное видео для измерения оборотов двигателя в этом процентном соотношении, что дало:
103 об/14 сек × (60 сек/1 мин) = 441,42857142857142857142857142857 об/мин
Используя пропорциональную зависимость, максимальная частота вращения составляет:
441,428571 об/мин / 0,178885 = 2467,658079
ОБУЧЕНИЕ И ПРИМЕНЕНИЕ
Благодаря этому проекту вы узнаете больше о том, как работает транзистор. По сути, это драйвер, который изменяет ток, получаемый двигателем, позволяя изменя��ь его скорость. Вы также сможете визуально отображать обороты двигателя в режиме реального времени. В нашем случае мы наблюдали, как мотор достиг 2467 об/мин. Для этого мы сначала измерили частоту вращения с помощью видео и реализовали результат в исходном коде. Кроме того, это имеет потенциальное применение в более сложных будущих проектах управления. Наконец, проектирование и изготовление компонентов — всегда приятное дополнение к любому проекту, даже если в этом нет необходимости.
