Корпус CNC85X115 и зажим

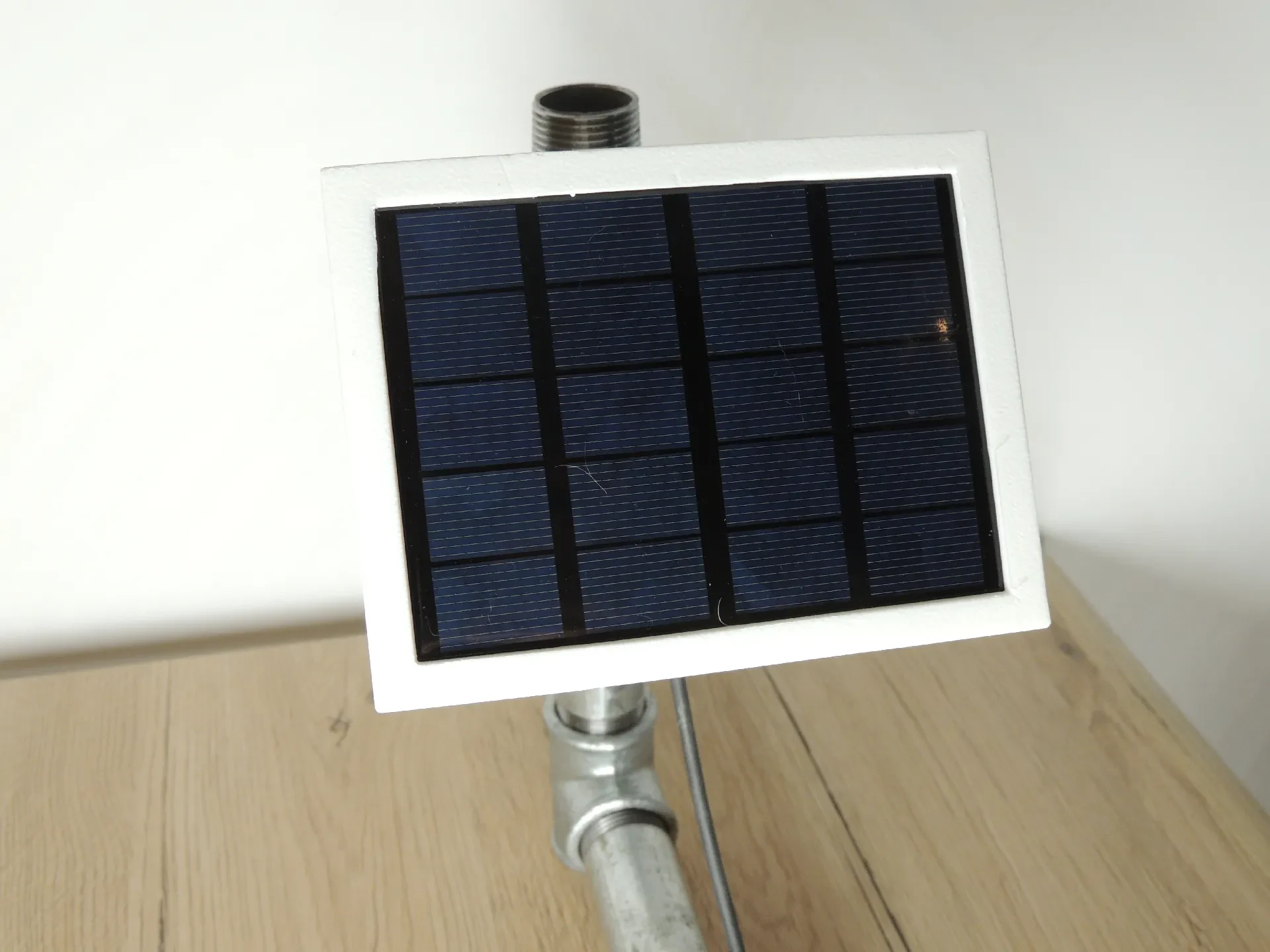

Корпус и монтажный узел для фотоэлектрической панели CNC85x115 (STAR SOLAR)

Этот корпус и система крепления предназначены для надежного размещения фотоэлектрической панели STAR SOLAR CNC85x115 и ее интеграции с кронштейном, совместимым с креплением камеры. Сборка оптимизирована для 3D-печати и использования на открытом воздухе.

Если вам нужен специальный адаптер или зажим, соответствующий вашей конкретной монтажной схеме, отправьте мне сообщение с описанием геометрии и необходимыми размерами — я буду рад помочь.

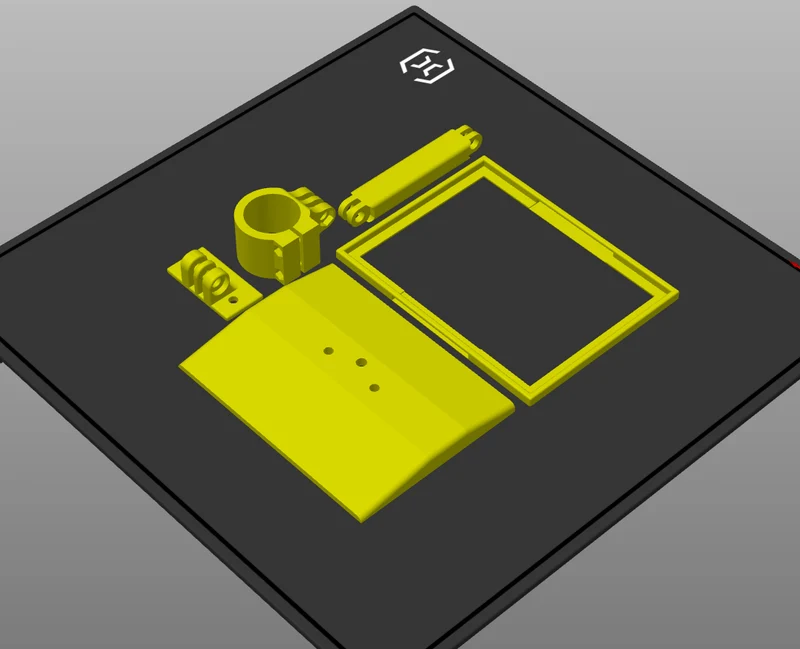

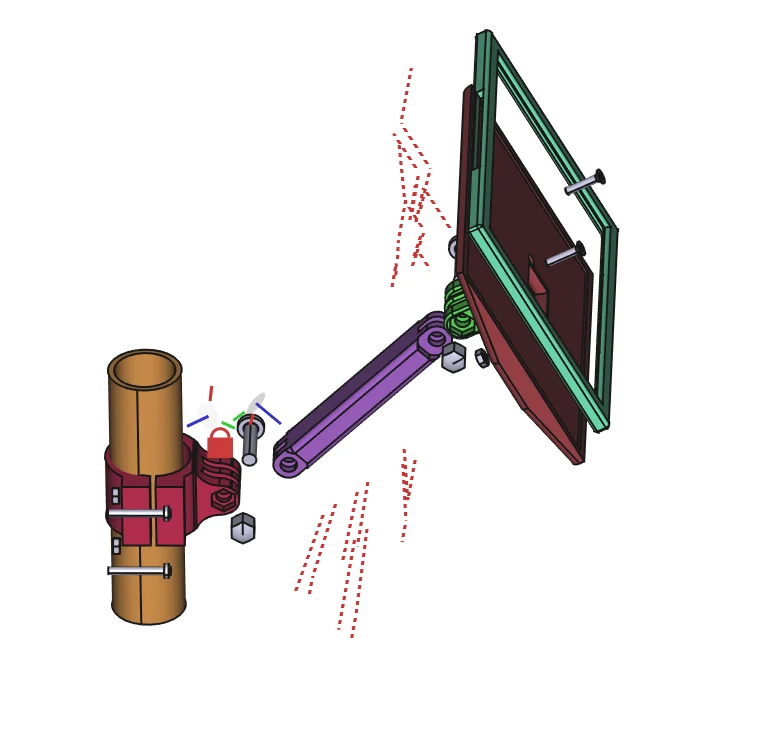

Основные компоненты (3D-печать):

Передняя крышка — с принтом и опорами (необходимы для дождевого желоба)
Монтаж на панели — печатается с опорами (лицевой стороной вниз для достижения наилучших результатов)
Кронштейн для рук — напечатан без опор
Рукава — напечатано без опор.
Зажим для труб — напечатан с опорами (из-за крутого угла кронштейна адаптера)
Примечание. Зажим для труб также можно повторно использовать для других проектов с аналогичными монтажными размерами.

Требуемое оборудование:

2 винта с полукруглой головкой M5 × 20 мм
2 колпачковые гайки M5
4 × гайки M3
2 винта с полукруглой головкой M3 × 14 мм
2 винта с полукруглой головкой M3 × 20 мм

Используйте контактный клей 1K, чтобы прикрепить фотоэлектрическую панель и переднюю крышку к креплению панели.
Убедитесь, что клей не блокирует водосточные желоба, расположенные вдоль широких сторон передней крышки.

Примечания по установке:

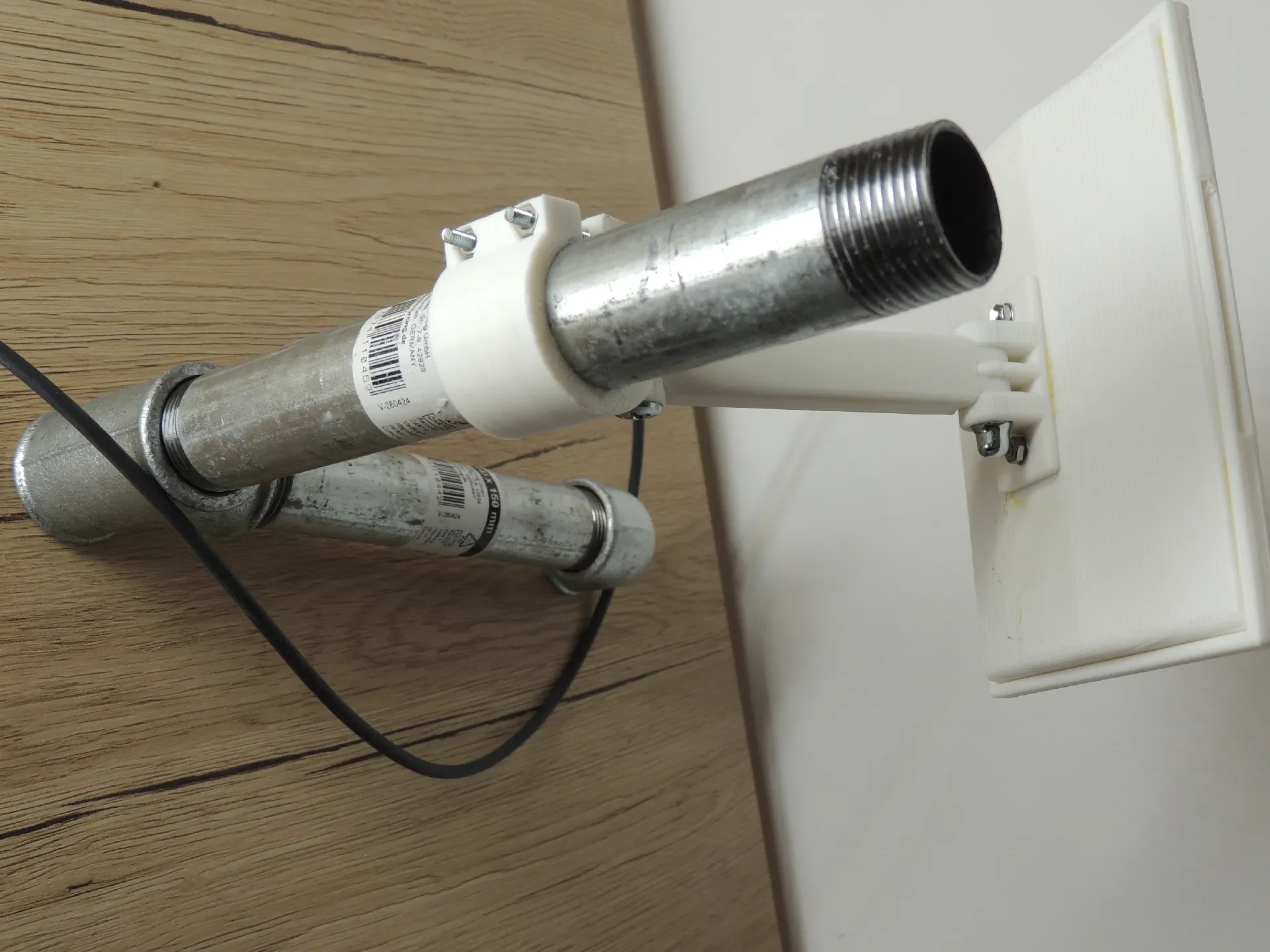

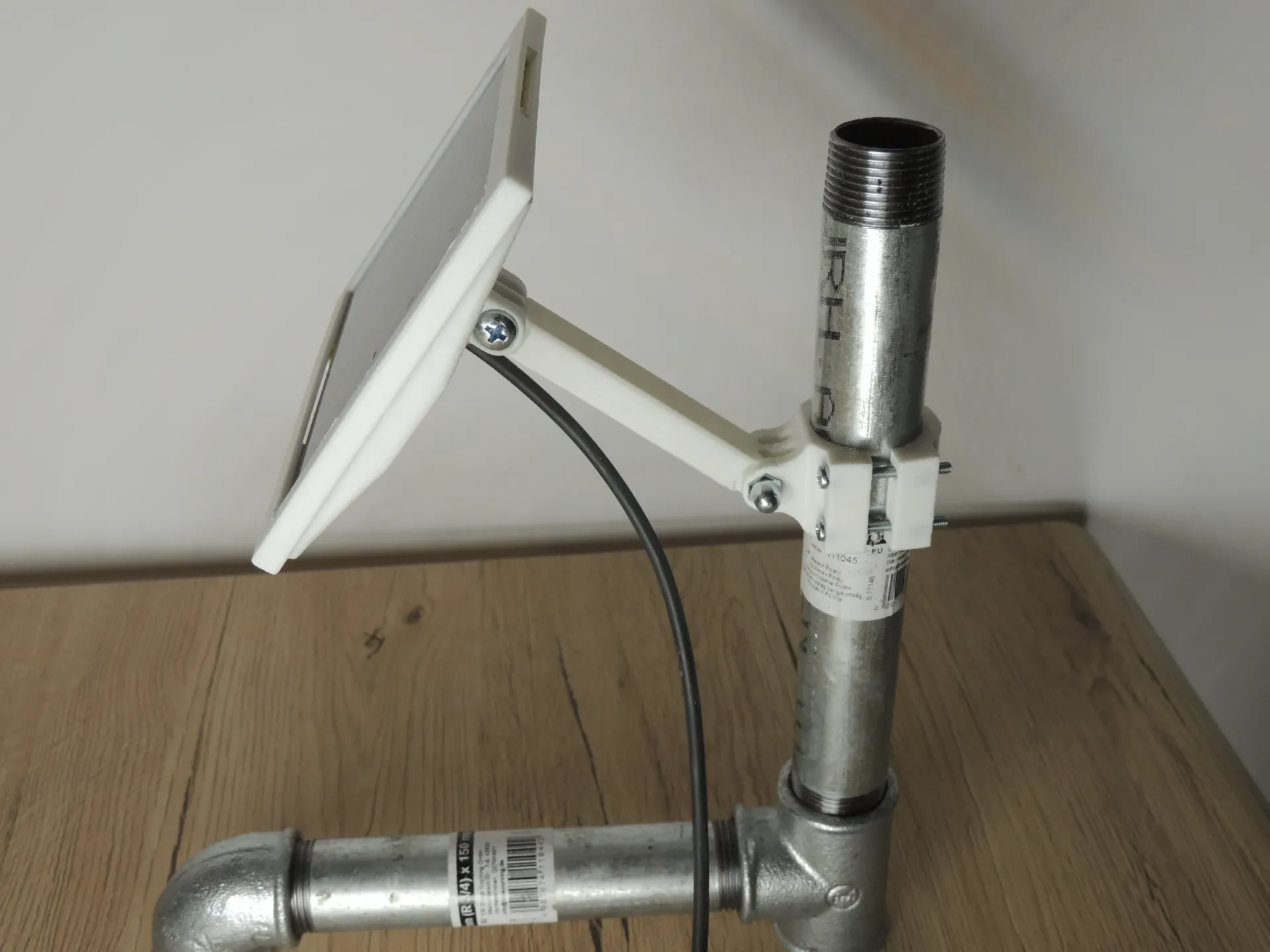

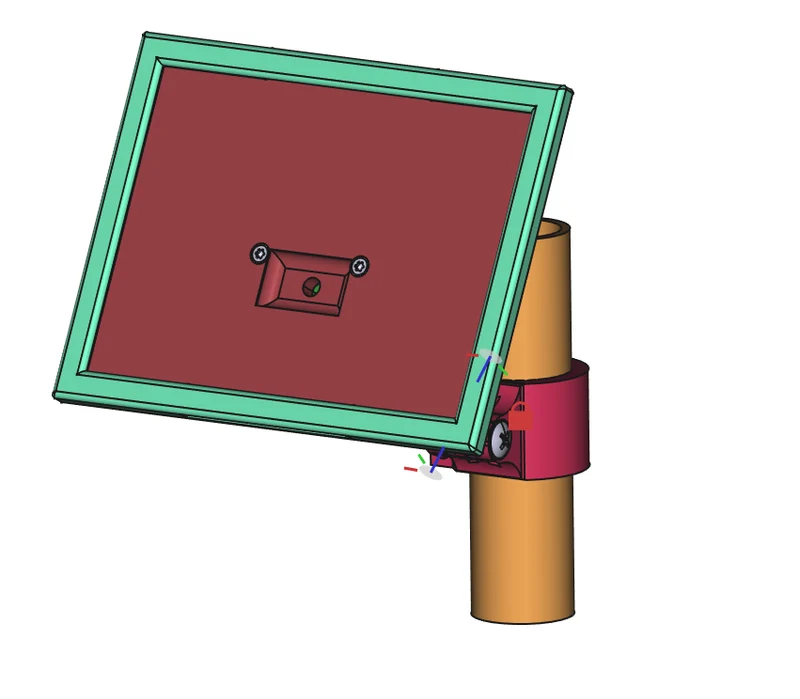

Крепится к стальной трубе диаметром 26,4 мм, которая служит опорой для моей метеостанции.

Все детали были напечатаны стандартным PLA, а после сборки покрыты двумя слоями аэрозольной краски для повышения устойчивости к атмосферным воздействиям.

Настройки печати:

Принтер: Sidewinder X1 (Артиллерия)
Высота слоя: 0,28 мм
Скорость печати: 60 мм/с
Температура экструдера: 205°C
Температура кровати: 60°C
Заполнение: 20%
