Модуль CMS A4988 (драйвер шагового двигателя)............

Это моя попытка создать стандартизированную систему для установки общих модулей в ваши проекты.

Его можно настраивать по вашему желанию. Я только что сделал платформу и некоторые модули из плат, которые были у меня под рукой. Я надеюсь, что это получит некоторую популярность и некоторые ремиксы с другими модулями, поэтому я оставил шаблон, чтобы сделать новые.

Идея состоит в том, чтобы сделать сетку из квадратов размером 27 мм с отверстиями диаметром 4 мм в центре. Затем все эти модули можно прикрепить к ней либо с помощью винтов М4 (которые даже можно напечатать на 3D-принтере, я включил модель), либо винтов М3 и латунных вставок.

В файлах вы найдете несколько версий одного и того же модуля, те, у которых перед названием стоит буква S, имеют колышки, позволяющие использовать всего один винт.

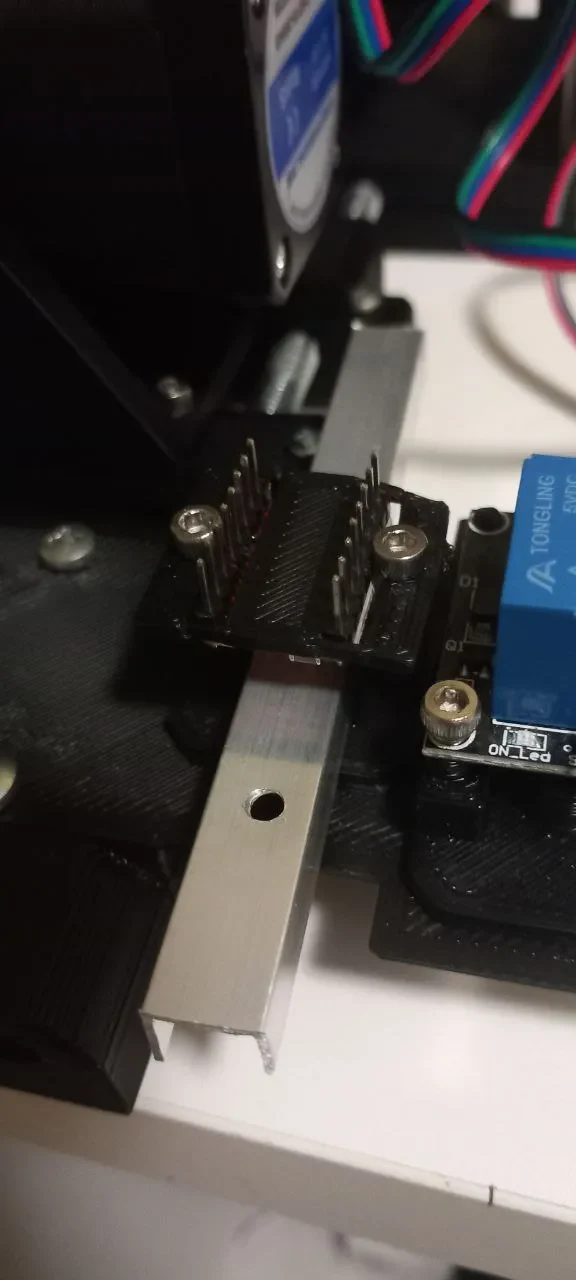

!!! Эта модель не оставляет много места для радиатора, к нему можно добавить выдвигающийся вбок алюминиевый профиль для улучшения отвода тепла

Все подробности в видео, которое я снял здесь: https://www.youtube.com/watch?v=NnioOohQsZE

Все остальные модули можно найти здесь: Система управления цепями Коллекция CMS от Agasa's Workshop | Printables.com
